Катализатор для гидрирования фурфурола

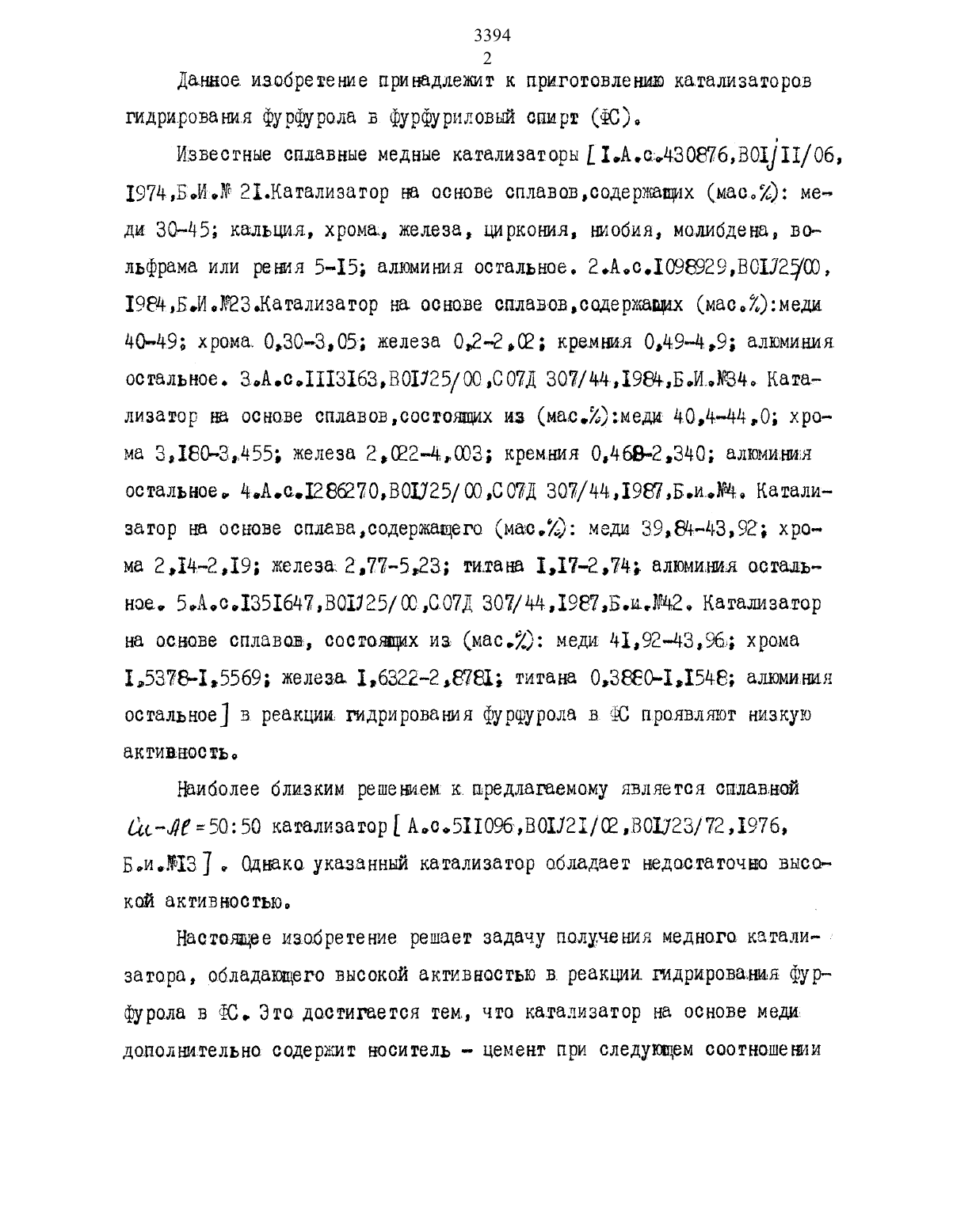

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 9511096, КлВОП 21/02, В 01 1 23/72, 1976.(54) КАТАЛИЗАТОР ДЛЯ ГИДРИРОВАНИЯ ФУРФУРОЛА(57) Изобретение относится к приготовлению катализаторов гидрирования фурфурола в фурфуриловый спирт. Предлагается катализатор для приготовления фурфурола в фурфуриловый спирт на основе меди, содержащий носитель-цемент при следующем соотношении компонентов, мас.Данное изобретение принадлежит к приготовлению катализаторов гидрирования фурфурола в фурфурицчсвьш спирт (ее). Известные сплавные медные катализаторы 1.А.с..4 ЗО 876 ВО 1/11/О 6 1974 БИ.т Зъкатализатор на основе сплавощсодерэкапдулх (маем) мс ди 30445 кальция, хрома, железа, циркония, ниобия, молибдена, вон льфрама или решая 5-45 алюминия остальное. 2.А.с.1 О 98929 В 01.725(Ю 1984 Б.И.Ь 23.Катализатор на основе силавовщодерлсащтх (масжумеди 40-49 хроигт 0 ЗО.-З 05 е железа О,22(Е кремния 0.4943 алюминия. остальное. З.А.с.1 П 31 б 3 В 01725/О 0 СОТД ЗО 7/411984 В.1/1 Юде. Катав лиэатор на основе сплавовщостояацих из (насмдмеди цент-даю хрома 3,180-3155 железа 2 СЕ 2-40 О 3 т кремния О 46 В-2 З 40 алюминии остальном дъ.А.с.1286270.В 01725/ООЮОЙД 3 О 7/41 ь 1987 Бдиълдт. Катализатор на основе сплаващсдериащего маем меди 3984 З 92 хром ма 2 ,11-219 железа 2,727523 титана 11274 алюминия остаиь нее. 5..с.1351 б 47 ВО 172.5/(ЮаС.О 7 Д ЗО 7/411987 Б.и.1 ч 2. Катализатор на основе сплавов, состоящих из (маем) меди 1192-ЦЗ 96 хрома 15 З 8-1,5569 железа 1 б 322-2 8781 титана ОЗ 8 ЕО 11548 алюминия остальное в реакции гидрирования фурсрурола впроявляют низкую активность. Наиболее близким решением к. предлагаемому является силавнсй ага-ив во 50 катализатор А.е.511 о 9 ево 1121/2 нотка/та 1976,видите . Однако указанный катализатор обладает недостаточно вноской активностькъ Настсщее изобретение решает задачу по-лдрчения медного. каталть- . затора, обладающего высокой активностью в. реакции гидрирования фурфурола в д). Это достигается тем, что катализатор на основе медиДОПОЛШЛ.ТВЛЬНО. содержит НОСИТЗЛЬ Цемент ПРИ СЛЭДУИЩЭМ ОООТНОШШЛИНмжв приведеН.пример получения меднюго катализатора сотшасво изобретения.Примяерг. Для приготовления 10 г Зохдси-ЫЖ цемент катализатора 9,д 5 г й 1 ц)дБС 7 раотворят в 1 О 0 ом 3 дистиллироввнной воды.вом ватной температуры в стакане емкостью 200 ом 5. В раствор ооли вводят поотевнно при пвремешиванми.25 г просушенваго норошка.цвмента. Осаждение меди на цемент производя путем медленного пришивания 10 ного водного раствора едкого натраь Добавление раствора едкого втра.продолжапт до полного выпаденя осадка гидроксида меди. Ооажв денннй н цемент модны катализатор посла фильтрации отмывают от щелочи дистиллированной водой до нейтральной реакции то феи-дифтонлеинр и высушивают в оушмльнок шкафу при температуре 11 О 15 ОЧ 3 в течение 24 гх часов.Вооотановленме ннееевного.на Цемент медного катализатора осуществляют в печи из кварцевой трубки под током. водорода при температуре 45093 втечене 2 х часов.Приготовленный таким о 6 разом.катализатор используют для пщдри рованмш фурфуроло. Катализаторы о другим.ооотношенви-меди.ицеменн та готовились аналоговыми обрааоньАктивность нанесенных во цемент медных.каталвзаторов проверяют в процессе гидрогевзацию фурфурола в ФС. Опыты проводят вавтокламво Шшьневского емкостью ЗООсыЗпри интенсивном перемешивании реакционной среды. Для гидрирования используют 250 ом 3 Хточъвого водного раствора. свежеперегванного фурфурола, 1 г шнеое кво-вши катализатора. Условия эксперимента температура 9000, 120. давление - МПЕЗ Продукты гидрирования. фу рфурола анализируют во хроматографа хромато пламенрвопшошгзащжоннш детектороть 06 активности катализатора суедят по скорости гидрирования (ш), выраженной в. граммах ФС но 1 г4 и Результаты, гидрирования фурфурола на нанесенных на цементмедных катализаторах представлены в. таблице. Таблица Шдрирование фурфурола на медных катализаторах, ноне сенных на цемент, при, различных температурах условия 2500013 10 -ного втддного раствора фурфурола ниша, 1 г катализатора, 45000 з Т -2 ч.дкатализлатор, пос рвыход ФСДуэо времешцмин) И/ЧО 9Из данных таблицы видно, что падрироваъше фурфурола на последуемнх катализаторах осуществляется строго селективно доАктивность нанесенных на цемент медных каатализаторов в 3,6 - 12,8 раз. превышает ооответствуюплую величину для известного скелетного Сссбошш) контакта, наибольшую активность проявляет Юта/дешевкекатализатор. Скорость гидрирования фурфурола возрастает при испольч Т Т к
