Способ сжигания соломы в котле и водогрейный котел, работающий на соломе

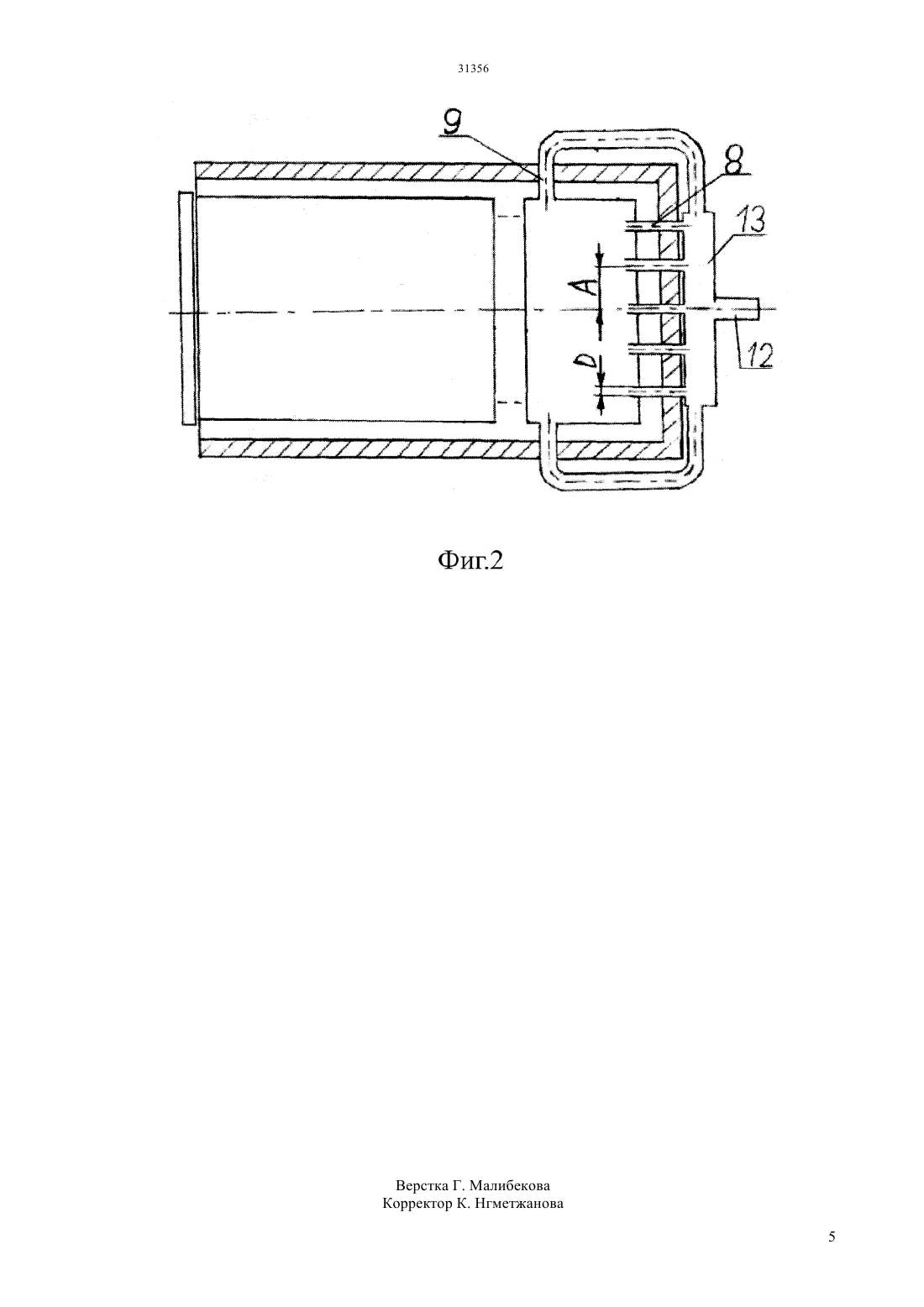

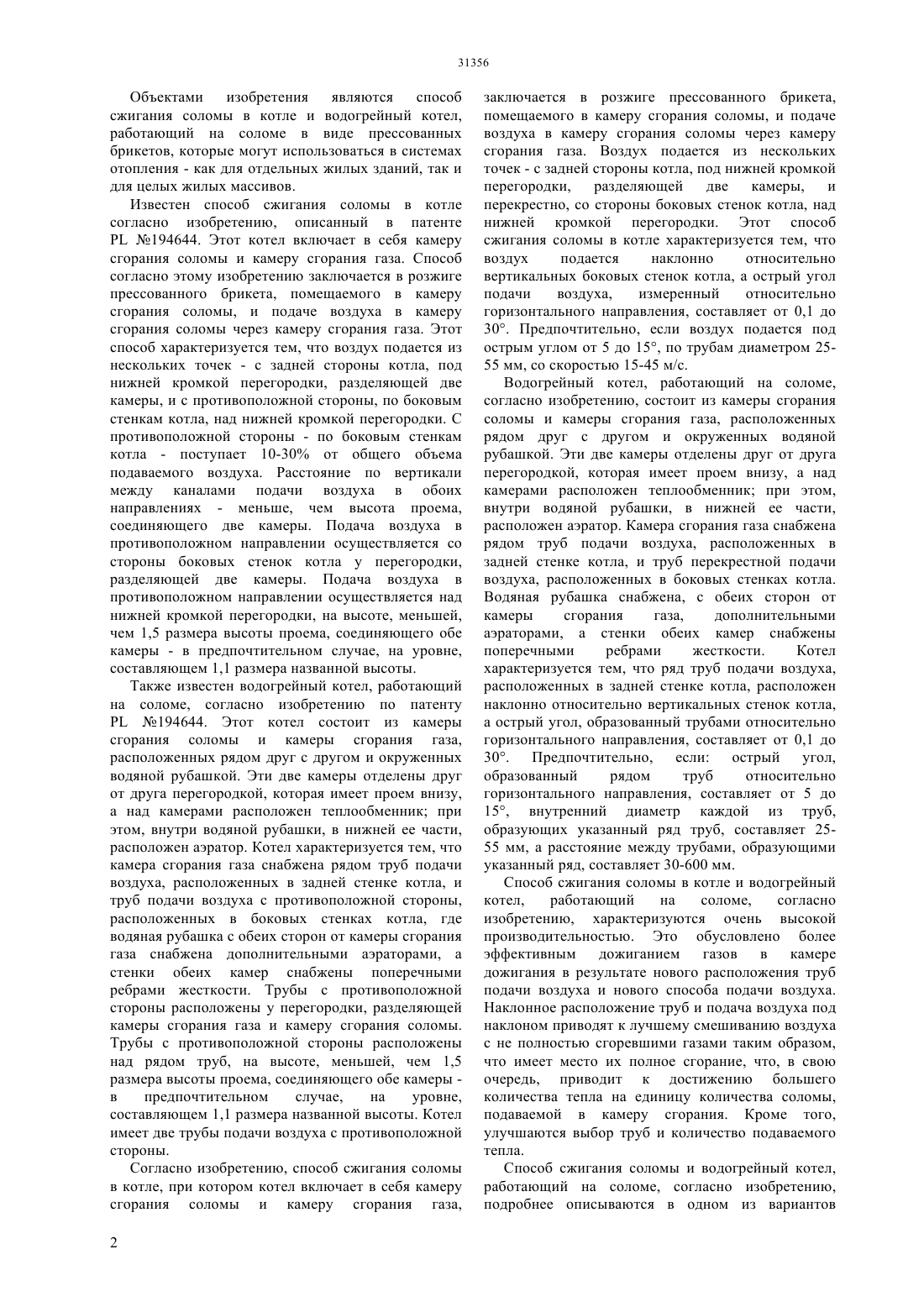

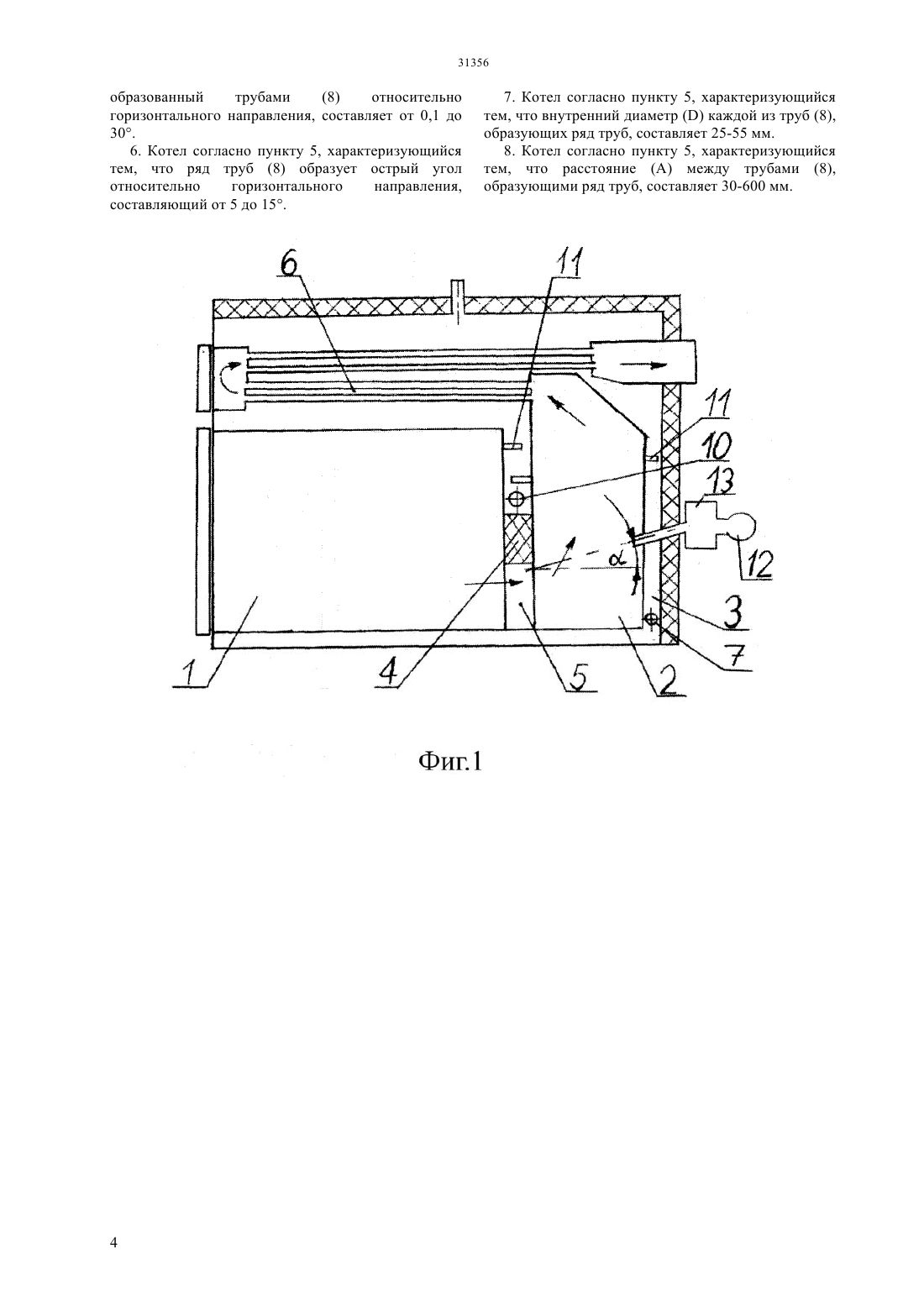

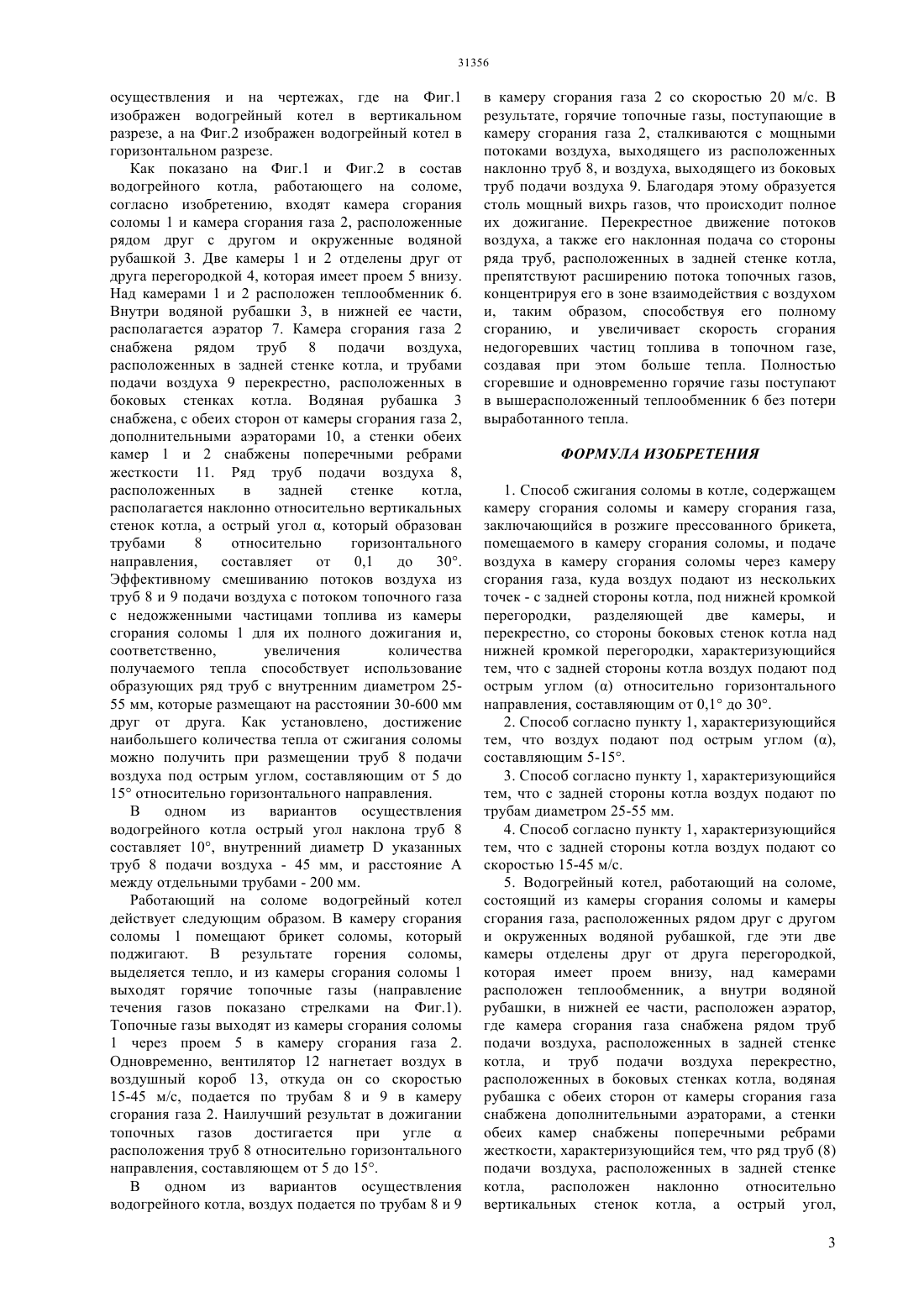

(51) 23 6/00 (2006.01) 23 7/10 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ нижней кромкой перегородки, разделяющей две камеры, и с противоположной стороны, по боковым стенкам котла, над нижней кромкой перегородки. Этот способ сжигания соломы в котле характеризуется тем, что воздух подается наклонно относительно вертикальных боковых стенок котла, а острый угол подачи воздуха, измеренный относительно горизонтального направления,составляет от 0.1 до 30. Водяной котел,работающий на соломе, согласно изобретению,состоит из камеры сгорания соломы и камеры сгорания газа, расположенных рядом друг с другом и окруженных водяной рубашкой. Эти две камеры отделены друг от друга перегородкой, которая имеет проем внизу, а над камерами расположен теплообменник. Внутри водяной рубашки, в нижней ее части, расположен аэратор. Камера сгорания газа снабжена рядом труб подачи воздуха,расположенных в задней стенке котла, и труб подачи воздуха с противоположной стороны,расположенных в боковых стенках котла. Водяная рубашка снабжена, с обеих сторон от камеры сгорания газа, дополнительными аэраторами, а стенки обеих камер снабжены поперечными ребрами жесткости. Котел характеризуется тем, что ряд труб (8) подачи воздуха, расположенных в задней стенке котла, расположен наклонно относительно вертикальных стенок котла, а острый угол, образованный трубами (8) относительно горизонтального направления, составляет от 0.1 до 30.(73) МЕТАЛЕРГ Спулка из ограничона одповедзялносьця Спулка Командытова(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна Касабекова Найля Ертисовна(54) СПОСОБ СЖИГАНИЯ СОЛОМЫ В КОТЛЕ И ВОДОГРЕЙНЫЙ КОТЕЛ,РАБОТАЮЩИЙ НА СОЛОМЕ(57) Объектом изобретения являются способ сжигания соломы в котле и водяной котел,работающий на соломе в виде прессованных брикетов, которые могут использоваться в системах отопления - как для отдельных жилых зданий, так и для целых жилых массивов. Заявлен способ сжигания соломы в котле, включающем в себя камеру сгорания соломы и камеру сгорания газа,который заключается в розжиге прессованного брикета, помещаемого в камеру сгорания соломы, и подаче воздуха в камеру сгорания соломы через камеру сгорания газа. Воздух подается из нескольких точек - с задней стороны котла, под Объектами изобретения являются способ сжигания соломы в котле и водогрейный котел,работающий на соломе в виде прессованных брикетов, которые могут использоваться в системах отопления - как для отдельных жилых зданий, так и для целых жилых массивов. Известен способ сжигания соломы в котле согласно изобретению, описанный в патенте 194644. Этот котел включает в себя камеру сгорания соломы и камеру сгорания газа. Способ согласно этому изобретению заключается в розжиге прессованного брикета, помещаемого в камеру сгорания соломы, и подаче воздуха в камеру сгорания соломы через камеру сгорания газа. Этот способ характеризуется тем, что воздух подается из нескольких точек - с задней стороны котла, под нижней кромкой перегородки, разделяющей две камеры, и с противоположной стороны, по боковым стенкам котла, над нижней кромкой перегородки. С противоположной стороны - по боковым стенкам котла - поступает 10-30 от общего объема подаваемого воздуха. Расстояние по вертикали между каналами подачи воздуха в обоих направлениях - меньше, чем высота проема,соединяющего две камеры. Подача воздуха в противоположном направлении осуществляется со стороны боковых стенок котла у перегородки,разделяющей две камеры. Подача воздуха в противоположном направлении осуществляется над нижней кромкой перегородки, на высоте, меньшей,чем 1,5 размера высоты проема, соединяющего обе камеры - в предпочтительном случае, на уровне,составляющем 1,1 размера названной высоты. Также известен водогрейный котел, работающий на соломе, согласно изобретению по патенту 194644. Этот котел состоит из камеры сгорания соломы и камеры сгорания газа,расположенных рядом друг с другом и окруженных водяной рубашкой. Эти две камеры отделены друг от друга перегородкой, которая имеет проем внизу,а над камерами расположен теплообменник при этом, внутри водяной рубашки, в нижней ее части,расположен аэратор. Котел характеризуется тем, что камера сгорания газа снабжена рядом труб подачи воздуха, расположенных в задней стенке котла, и труб подачи воздуха с противоположной стороны,расположенных в боковых стенках котла, где водяная рубашка с обеих сторон от камеры сгорания газа снабжена дополнительными аэраторами, а стенки обеих камер снабжены поперечными ребрами жесткости. Трубы с противоположной стороны расположены у перегородки, разделяющей камеры сгорания газа и камеру сгорания соломы. Трубы с противоположной стороны расположены над рядом труб, на высоте, меньшей, чем 1,5 размера высоты проема, соединяющего обе камеры в предпочтительном случае,на уровне,составляющем 1,1 размера названной высоты. Котел имеет две трубы подачи воздуха с противоположной стороны. Согласно изобретению, способ сжигания соломы в котле, при котором котел включает в себя камеру сгорания соломы и камеру сгорания газа,2 заключается в розжиге прессованного брикета,помещаемого в камеру сгорания соломы, и подаче воздуха в камеру сгорания соломы через камеру сгорания газа. Воздух подается из нескольких точек - с задней стороны котла, под нижней кромкой перегородки, разделяющей две камеры, и перекрестно, со стороны боковых стенок котла, над нижней кромкой перегородки. Этот способ сжигания соломы в котле характеризуется тем, что воздух подается наклонно относительно вертикальных боковых стенок котла, а острый угол подачи воздуха,измеренный относительно горизонтального направления, составляет от 0,1 до 30. Предпочтительно, если воздух подается под острым углом от 5 до 15, по трубам диаметром 2555 мм, со скоростью 15-45 м/с. Водогрейный котел, работающий на соломе,согласно изобретению, состоит из камеры сгорания соломы и камеры сгорания газа, расположенных рядом друг с другом и окруженных водяной рубашкой. Эти две камеры отделены друг от друга перегородкой, которая имеет проем внизу, а над камерами расположен теплообменник при этом,внутри водяной рубашки, в нижней ее части,расположен аэратор. Камера сгорания газа снабжена рядом труб подачи воздуха, расположенных в задней стенке котла, и труб перекрестной подачи воздуха, расположенных в боковых стенках котла. Водяная рубашка снабжена, с обеих сторон от камеры сгорания газа,дополнительными аэраторами, а стенки обеих камер снабжены поперечными ребрами жесткости. Котел характеризуется тем, что ряд труб подачи воздуха,расположенных в задней стенке котла, расположен наклонно относительно вертикальных стенок котла,а острый угол, образованный трубами относительно горизонтального направления, составляет от 0,1 до 30. Предпочтительно, если острый угол,образованный рядом труб относительно горизонтального направления, составляет от 5 до 15, внутренний диаметр каждой из труб,образующих указанный ряд труб, составляет 2555 мм, а расстояние между трубами, образующими указанный ряд, составляет 30-600 мм. Способ сжигания соломы в котле и водогрейный котел,работающий на соломе,согласно изобретению, характеризуются очень высокой производительностью. Это обусловлено более эффективным дожиганием газов в камере дожигания в результате нового расположения труб подачи воздуха и нового способа подачи воздуха. Наклонное расположение труб и подача воздуха под наклоном приводят к лучшему смешиванию воздуха с не полностью сгоревшими газами таким образом,что имеет место их полное сгорание, что, в свою очередь, приводит к достижению большего количества тепла на единицу количества соломы,подаваемой в камеру сгорания. Кроме того,улучшаются выбор труб и количество подаваемого тепла. Способ сжигания соломы и водогрейный котел,работающий на соломе, согласно изобретению,подробнее описываются в одном из вариантов осуществления и на чертежах, где на Фиг.1 изображен водогрейный котел в вертикальном разрезе, а на Фиг.2 изображен водогрейный котел в горизонтальном разрезе. Как показано на Фиг.1 и Фиг.2 в состав водогрейного котла, работающего на соломе,согласно изобретению, входят камера сгорания соломы 1 и камера сгорания газа 2, расположенные рядом друг с другом и окруженные водяной рубашкой 3. Две камеры 1 и 2 отделены друг от друга перегородкой 4, которая имеет проем 5 внизу. Над камерами 1 и 2 расположен теплообменник 6. Внутри водяной рубашки 3, в нижней ее части,располагается аэратор 7. Камера сгорания газа 2 снабжена рядом труб 8 подачи воздуха,расположенных в задней стенке котла, и трубами подачи воздуха 9 перекрестно, расположенных в боковых стенках котла. Водяная рубашка 3 снабжена, с обеих сторон от камеры сгорания газа 2,дополнительными аэраторами 10, а стенки обеих камер 1 и 2 снабжены поперечными ребрами жесткости 11. Ряд труб подачи воздуха 8,расположенных в задней стенке котла,располагается наклонно относительно вертикальных стенок котла, а острый угол , который образован трубами 8 относительно горизонтального направления,составляет от 0,1 до 30. Эффективному смешиванию потоков воздуха из труб 8 и 9 подачи воздуха с потоком топочного газа с недожженными частицами топлива из камеры сгорания оломы 1 для их полного дожигания и,соответственно,увеличения количества получаемого тепла способствует использование образующих ряд труб с внутренним диаметром 2555 мм, которые размещают на расстоянии 30-600 мм друг от друга. Как установлено, достижение наибольшего количества тепла от сжигания соломы можно получить при размещении труб 8 подачи воздуха под острым углом, составляющим от 5 до 15 относительно горизонтального направления. В одном из вариантов осуществления водогрейного котла острый угол наклона труб 8 составляет 10, внутренний диаметруказанных труб 8 подачи воздуха - 45 мм, и расстояние А между отдельными трубами - 200 мм. Работающий на соломе водогрейный котел действует следующим образом. В камеру сгорания соломы 1 помещают брикет соломы, который поджигают. В результате горения соломы,выделяется тепло, и из камеры сгорания соломы 1 выходят горячие топочные газы (направление течения газов показано стрелками на Фиг.1). Топочные газы выходят из камеры сгорания соломы 1 через проем 5 в камеру сгорания газа 2. Одновременно, вентилятор 12 нагнетает воздух в воздушный короб 13, откуда он со скоростью 15-45 м/с, подается по трубам 8 и 9 в камеру сгорания газа 2. Наилучший результат в дожигании топочных газов достигается при углерасположения труб 8 относительно горизонтального направления, составляющем от 5 до 15. В одном из вариантов осуществления водогрейного котла, воздух подается по трубам 8 и 9 в камеру сгорания газа 2 со скоростью 20 м/с. В результате, горячие топочные газы, поступающие в камеру сгорания газа 2, сталкиваются с мощными потоками воздуха, выходящего из расположенных наклонно труб 8, и воздуха, выходящего из боковых труб подачи воздуха 9. Благодаря этому образуется столь мощный вихрь газов, что происходит полное их дожигание. Перекрестное движение потоков воздуха, а также его наклонная подача со стороны ряда труб, расположенных в задней стенке котла,препятствуют расширению потока топочных газов,концентрируя его в зоне взаимодействия с воздухом и, таким образом, способствуя его полному сгоранию, и увеличивает скорость сгорания недогоревших частиц топлива в топочном газе,создавая при этом больше тепла. Полностью сгоревшие и одновременно горячие газы поступают в вышерасположенный теплообменник 6 без потери выработанного тепла. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ сжигания соломы в котле, содержащем камеру сгорания соломы и камеру сгорания газа,заключающийся в розжиге прессованного брикета,помещаемого в камеру сгорания соломы, и подаче воздуха в камеру сгорания соломы через камеру сгорания газа, куда воздух подают из нескольких точек - с задней стороны котла, под нижней кромкой перегородки, разделяющей две камеры, и перекрестно, со стороны боковых стенок котла над нижней кромкой перегородки, характеризующийся тем, что с задней стороны котла воздух подают под острым угломотносительно горизонтального направления, составляющим от 0,1 до 30. 2. Способ согласно пункту 1, характеризующийся тем, что воздух подают под острым углом ,составляющим 5-15. 3. Способ согласно пункту 1, характеризующийся тем, что с задней стороны котла воздух подают по трубам диаметром 25-55 мм. 4. Способ согласно пункту 1, характеризующийся тем, что с задней стороны котла воздух подают со скоростью 15-45 м/с. 5. Водогрейный котел, работающий на соломе,состоящий из камеры сгорания соломы и камеры сгорания газа, расположенных рядом друг с другом и окруженных водяной рубашкой, где эти две камеры отделены друг от друга перегородкой,которая имеет проем внизу, над камерами расположен теплообменник, а внутри водяной рубашки, в нижней ее части, расположен аэратор,где камера сгорания газа снабжена рядом труб подачи воздуха, расположенных в задней стенке котла, и труб подачи воздуха перекрестно,расположенных в боковых стенках котла, водяная рубашка с обеих сторон от камеры сгорания газа снабжена дополнительными аэраторами, а стенки обеих камер снабжены поперечными ребрами жесткости, характеризующийся тем, что ряд труб (8) подачи воздуха, расположенных в задней стенке котла,расположен наклонно относительно вертикальных стенок котла, а острый угол,3(8) относительно горизонтального направления, составляет от 0,1 до 30. 6. Котел согласно пункту 5, характеризующийся тем, что ряд труб (8) образует острый угол относительно горизонтального направления,составляющий от 5 до 15. 7. Котел согласно пункту 5, характеризующийся тем, что внутренний диаметркаждой из труб (8),образующих ряд труб, составляет 25-55 мм. 8. Котел согласно пункту 5, характеризующийся тем, что расстояние (А) между трубами (8),образующими ряд труб, составляет 30-600 мм.
