Установка обработки воды внешним физическим воздействием

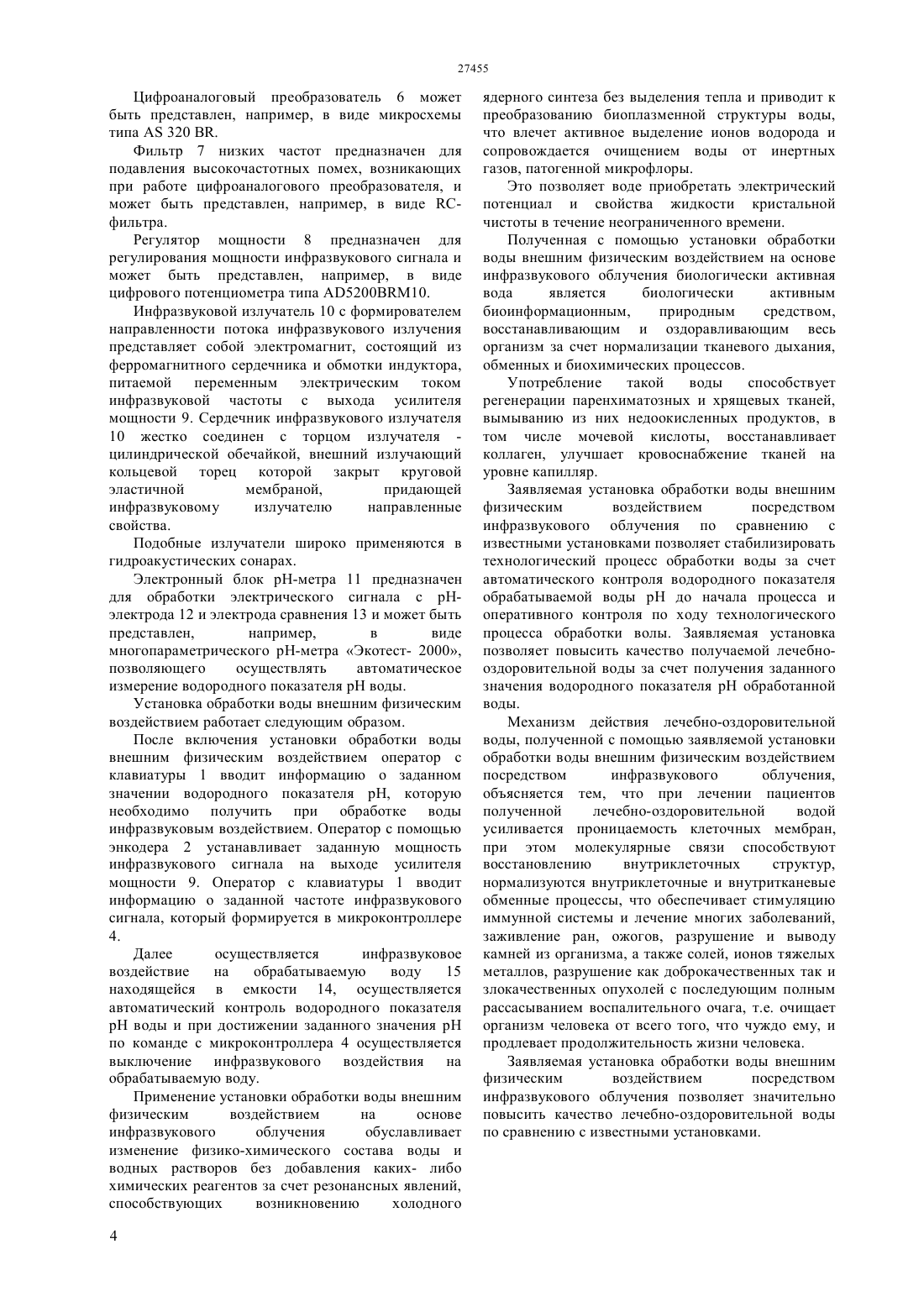

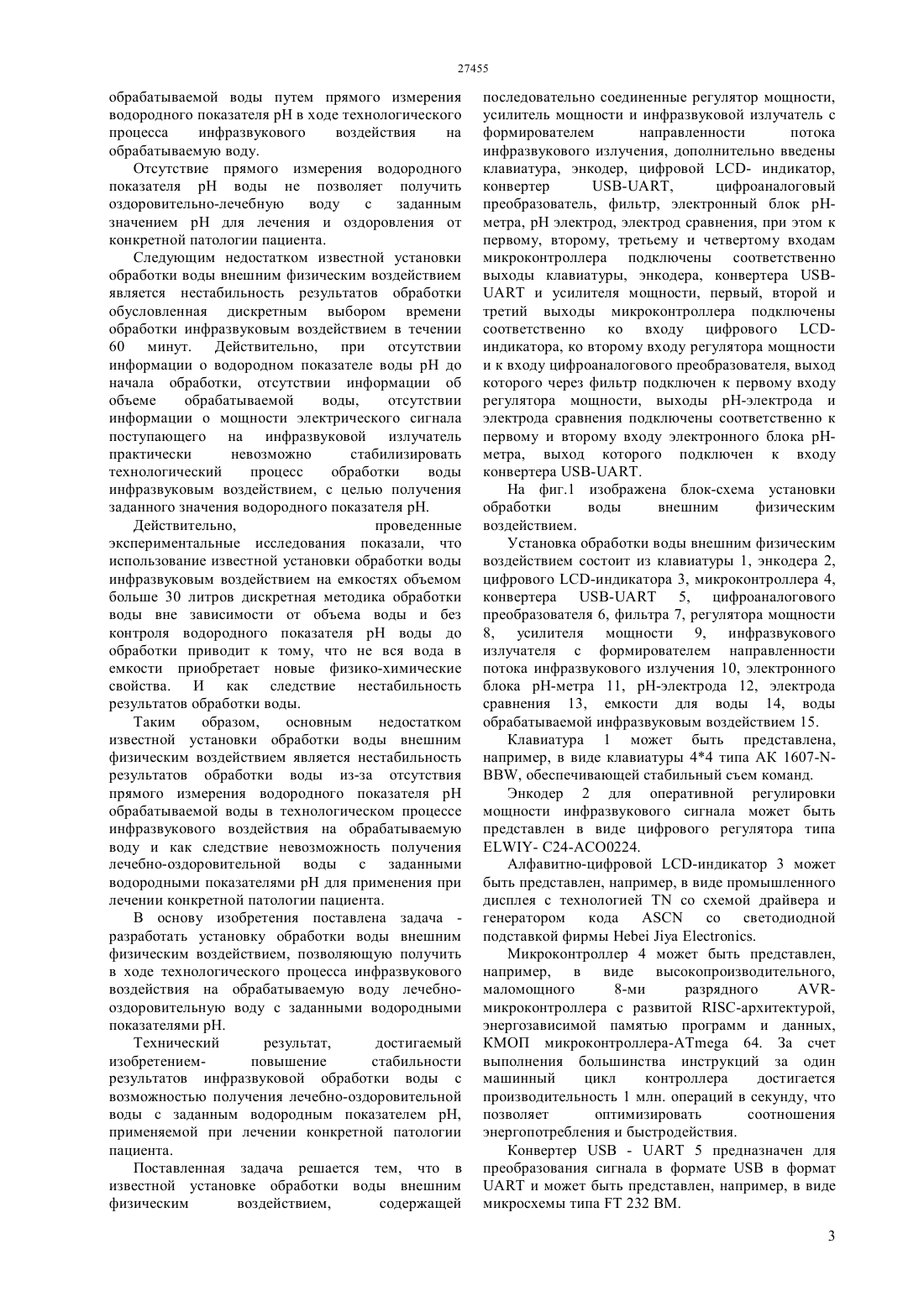

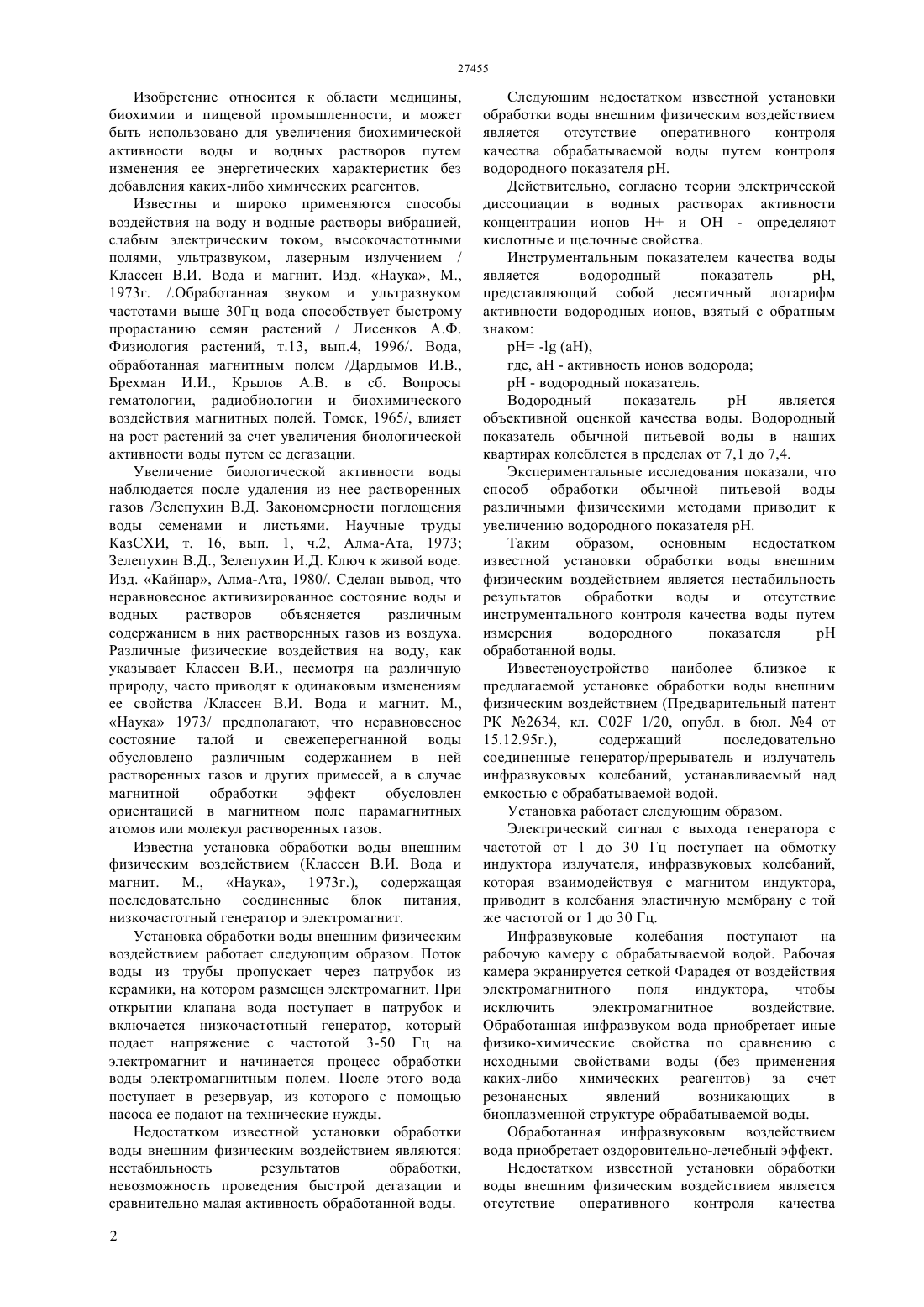

(51) 02 1/02 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ воды с заданным водородным показателемприменяют при лечении конкретной патологии пациента. Поставленная задача решается тем, что в известной установке обработки воды внешним физическим воздействием,содержащей последовательно соединенные регулятор мощности,усилитель мощности и инфразвуковой излучатель с формирователем направленности потока инфразвукового излучения, дополнительно введены клавиатура, энкодер, цифровой -индикатор,конвертер-,цифроаналоговый преобразователь, фильтр, электронный блок рНметра,электрод, электрод сравнения, при этом к первому, второму, третьему и четвертому входам микроконтроллера подключены соответственно выходы клавиатуры, энкодера, конвертераи усилителя мощности, первый, второй и третий выходы микроконтроллера подключены соответственно ко входу цифрового индикатора, ко второму входу регулятора мощности и к входу цифроаналогового преобразователя, выход которого через фильтр подключен к первому входу регулятора мощности, выходы рН-электрода и электрода сравнения подключены соответственно к первому и второму входу электронного блока рНметра, выход которого подключен к входу конвертера -.(76) Намазбаев Тлеухан Серикбаевич Намазбаева Зулкия Игеновна(54) УСТАНОВКА ОБРАБОТКИ ВОДЫ ВНЕШНИМ ФИЗИЧЕСКИМ ВОЗДЕЙСТВИЕМ(57) Изобретение относится к области медицины,биохимии и пищевой промышленности, и может быть использовано для увеличения биохимической активности воды и водных растворов путем инфразвукового воздействия приводящее к изменению ее энергетических характеристик без добавления каких-либо химических реагентов. В основу изобретения поставлена задача разработать установку обработки воды внешним физическим воздействием посредством инфразвукового облучения, позволяющей получить лечебно-оздоровительную воду с заданными водородными показателямидля применения при лечении конкретной патологии пациента путем прямого измерения водородного показателяв ходе технологического процесса инфразвукового воздействия на обрабатываемую воду. Технический результат,достигаемый изобретением повышение стабильности результатов инфразвуковой обработки воды с возможностью получения лечебно-оздоровительной Изобретение относится к области медицины,биохимии и пищевой промышленности, и может быть использовано для увеличения биохимической активности воды и водных растворов путем изменения ее энергетических характеристик без добавления каких-либо химических реагентов. Известны и широко применяются способы воздействия на воду и водные растворы вибрацией,слабым электрическим током, высокочастотными полями, ультразвуком, лазерным излучением / Классен В.И. Вода и магнит. Изд. Наука, М.,1973 г. /.Обработанная звуком и ультразвуком частотами выше 30 Гц вода способствует быстрому прорастанию семян растений / Лисенков А.Ф. Физиология растений, т.13, вып.4, 1996/. Вода,обработанная магнитным полем /Дардымов И.В.,Брехман И.И., Крылов А.В. в сб. Вопросы гематологии, радиобиологии и биохимического воздействия магнитных полей. Томск, 1965/, влияет на рост растений за счет увеличения биологической активности воды путем ее дегазации. Увеличение биологической активности воды наблюдается после удаления из нее растворенных газов /Зелепухин В.Д. Закономерности поглощения воды семенами и листьями. Научные труды КазСХИ, т. 16, вып. 1, ч.2, Алма-Ата, 1973 Зелепухин В.Д., Зелепухин И.Д. Ключ к живой воде. Изд. Кайнар, Алма-Ата, 1980/. Сделан вывод, что неравновесное активизированное состояние воды и водных растворов объясняется различным содержанием в них растворенных газов из воздуха. Различные физические воздействия на воду, как указывает Классен В.И., несмотря на различную природу, часто приводят к одинаковым изменениям ее свойства /Классен В.И. Вода и магнит. М.,Наука 1973/ предполагают, что неравновесное состояние талой и свежеперегнанной воды обусловлено различным содержанием в ней растворенных газов и других примесей, а в случае магнитной обработки эффект обусловлен ориентацией в магнитном поле парамагнитных атомов или молекул растворенных газов. Известна установка обработки воды внешним физическим воздействием (Классен В.И. Вода и магнит. М., Наука, 1973 г.), содержащая последовательно соединенные блок питания,низкочастотный генератор и электромагнит. Установка обработки воды внешним физическим воздействием работает следующим образом. Поток воды из трубы пропускает через патрубок из керамики, на котором размещен электромагнит. При открытии клапана вода поступает в патрубок и включается низкочастотный генератор, который подает напряжение с частотой 3-50 Гц на электромагнит и начинается процесс обработки воды электромагнитным полем. После этого вода поступает в резервуар, из которого с помощью насоса ее подают на технические нужды. Недостатком известной установки обработки воды внешним физическим воздействием являются нестабильность результатов обработки,невозможность проведения быстрой дегазации и сравнительно малая активность обработанной воды. 2 Следующим недостатком известной установки обработки воды внешним физическим воздействием является отсутствие оперативного контроля качества обрабатываемой воды путем контроля водородного показателя . Действительно, согласно теории электрической диссоциации в водных растворах активности концентрации ионов Н и ОН - определяют кислотные и щелочные свойства. Инструментальным показателем качества воды является водородный показатель,представляющий собой десятичный логарифм активности водородных ионов, взятый с обратным знаком Н - (аН),где, аН - активность ионов водорода- водородный показатель. Водородный показатель является объективной оценкой качества воды. Водородный показатель обычной питьевой воды в наших квартирах колеблется в пределах от 7,1 до 7,4. Экспериментальные исследования показали, что способ обработки обычной питьевой воды различными физическими методами приводит к увеличению водородного показателя . Таким образом,основным недостатком известной установки обработки воды внешним физическим воздействием является нестабильность результатов обработки воды и отсутствие инструментального контроля качества воды путем измерения водородного показателя обработанной воды. Известеноустройство наиболее близкое к предлагаемой установке обработки воды внешним физическим воздействием (Предварительный патент РК 2634, кл. 02 1/20, опубл. в бюл. 4 от 15.12.95 г.),содержащий последовательно соединенные генератор/прерыватель и излучатель инфразвуковых колебаний, устанавливаемый над емкостью с обрабатываемой водой. Установка работает следующим образом. Электрический сигнал с выхода генератора с частотой от 1 до 30 Гц поступает на обмотку индуктора излучателя, инфразвуковых колебаний,которая взаимодействуя с магнитом индуктора,приводит в колебания эластичную мембрану с той же частотой от 1 до 30 Гц. Инфразвуковые колебания поступают на рабочую камеру с обрабатываемой водой. Рабочая камера экранируется сеткой Фарадея от воздействия электромагнитного поля индуктора,чтобы исключить электромагнитное воздействие. Обработанная инфразвуком вода приобретает иные физико-химические свойства по сравнению с исходными свойствами воды (без применения каких-либо химических реагентов) за счет резонансных явлений возникающих в биоплазменной структуре обрабатываемой воды. Обработанная инфразвуковым воздействием вода приобретает оздоровительно-лечебный эффект. Недостатком известной установки обработки воды внешним физическим воздействием является отсутствие оперативного контроля качества обрабатываемой воды путем прямого измерения водородного показателяв ходе технологического процесса инфразвукового воздействия на обрабатываемую воду. Отсутствие прямого измерения водородного показателяводы не позволяет получить оздоровительно-лечебную воду с заданным значениемдля лечения и оздоровления от конкретной патологии пациента. Следующим недостатком известной установки обработки воды внешним физическим воздействием является нестабильность результатов обработки обусловленная дискретным выбором времени обработки инфразвуковым воздействием в течении 60 минут. Действительно, при отсутствии информации о водородном показателе водыдо начала обработки, отсутствии информации об объеме обрабатываемой воды,отсутствии информации о мощности электрического сигнала поступающего на инфразвуковой излучатель практически невозможно стабилизировать технологический процесс обработки воды инфразвуковым воздействием, с целью получения заданного значения водородного показателя . Действительно,проведенные экспериментальные исследования показали, что использование известной установки обработки воды инфразвуковым воздействием на емкостях объемом больше 30 литров дискретная методика обработки воды вне зависимости от объема воды и без контроля водородного показателяводы до обработки приводит к тому, что не вся вода в емкости приобретает новые физико-химические свойства. И как следствие нестабильность результатов обработки воды. Таким образом,основным недостатком известной установки обработки воды внешним физическим воздействием является нестабильность результатов обработки воды из-за отсутствия прямого измерения водородного показателяобрабатываемой воды в технологическом процессе инфразвукового воздействия на обрабатываемую воду и как следствие невозможность получения лечебно-оздоровительной воды с заданными водородными показателямидля применения при лечении конкретной патологии пациента. В основу изобретения поставлена задача разработать установку обработки воды внешним физическим воздействием, позволяющую получить в ходе технологического процесса инфразвукового воздействия на обрабатываемую воду лечебнооздоровительную воду с заданными водородными показателями . Технический результат,достигаемый изобретениемповышение стабильности результатов инфразвуковой обработки воды с возможностью получениялечебно-оздоровительной воды с заданным водородным показателем ,применяемой при лечении конкретной патологии пациента. Поставленная задача решается тем, что в известной установке обработки воды внешним физическим воздействием,содержащей последовательно соединенные регулятор мощности,усилитель мощности и инфразвуковой излучатель с формирователем направленности потока инфразвукового излучения, дополнительно введены клавиатура, энкодер, цифровой - индикатор,конвертер-,цифроаналоговый преобразователь, фильтр, электронный блок рНметра,электрод, электрод сравнения, при этом к первому, второму, третьему и четвертому входам микроконтроллера подключены соответственно выходы клавиатуры, энкодера, конвертераи усилителя мощности, первый, второй и третий выходы микроконтроллера подключены соответственно ко входу цифрового индикатора, ко второму входу регулятора мощности и к входу цифроаналогового преобразователя, выход которого через фильтр подключен к первому входу регулятора мощности, выходы рН-электрода и электрода сравнения подключены соответственно к первому и второму входу электронного блока рНметра, выход которого подключен к входу конвертера -. На фиг.1 изображена блок-схема установки обработки воды внешним физическим воздействием. Установка обработки воды внешним физическим воздействием состоит из клавиатуры 1, энкодера 2,цифрового -индикатора 3, микроконтроллера 4,конвертера - 5, цифроаналогового преобразователя 6, фильтра 7, регулятора мощности 8, усилителя мощности 9, инфразвукового излучателя с формирователем направленности потока инфразвукового излучения 10, электронного блока рН-метра 11, рН-электрода 12, электрода сравнения 13, емкости для воды 14, воды обрабатываемой инфразвуковым воздействием 15. Клавиатура 1 может быть представлена,например, в виде клавиатуры 44 типа АК 1607-, обеспечивающей стабильный съем команд. Энкодер 2 для оперативной регулировки мощности инфразвукового сигнала может быть представлен в виде цифрового регулятора типа- С 24-АСО 0224. Алфавитно-цифровой -индикатор 3 может быть представлен, например, в виде промышленного дисплея с технологиейсо схемой драйвера и генератором кодасо светодиодной подставкой фирмы. Микроконтроллер 4 может быть представлен,например, в виде высокопроизводительного,маломощного 8-ми разрядного микроконтроллера с развитой -архитектурой,энергозависимой памятью программ и данных,КМОП микроконтроллера- 64. За счет выполнения большинства инструкций за один машинный цикл контроллера достигается производительность 1 млн. операций в секунду, что позволяет оптимизировать соотношения энергопотребления и быстродействия. Конвертер-5 предназначен для преобразования сигнала в форматев формати может быть представлен, например, в виде микросхемы типа 232 ВМ. 3 Цифроаналоговый преобразователь 6 может быть представлен, например, в виде микросхемы типа 320 . Фильтр 7 низких частот предназначен для подавления высокочастотных помех, возникающих при работе цифроаналогового преобразователя, и может быть представлен, например, в виде фильтра. Регулятор мощности 8 предназначен для регулирования мощности инфразвукового сигнала и может быть представлен, например, в виде цифрового потенциометра типа 520010. Инфразвуковой излучатель 10 с формирователем направленности потока инфразвукового излучения представляет собой электромагнит, состоящий из ферромагнитного сердечника и обмотки индуктора,питаемой переменным электрическим током инфразвуковой частоты с выхода усилителя мощности 9. Сердечник инфразвукового излучателя 10 жестко соединен с торцом излучателя цилиндрической обечайкой, внешний излучающий кольцевой торец которой закрыт круговой эластичной мембраной,придающей инфразвуковому излучателю направленные свойства. Подобные излучатели широко применяются в гидроакустических сонарах. Электронный блок рН-метра 11 предназначен для обработки электрического сигнала с рНэлектрода 12 и электрода сравнения 13 и может быть представлен,например,в виде многопараметрического рН-метра Экотест- 2000,позволяющего осуществлять автоматическое измерение водородного показателяводы. Установка обработки воды внешним физическим воздействием работает следующим образом. После включения установки обработки воды внешним физическим воздействием оператор с клавиатуры 1 вводит информацию о заданном значении водородного показателя , которую необходимо получить при обработке воды инфразвуковым воздействием. Оператор с помощью энкодера 2 устанавливает заданную мощность инфразвукового сигнала на выходе усилителя мощности 9. Оператор с клавиатуры 1 вводит информацию о заданной частоте инфразвукового сигнала, который формируется в микроконтроллере 4. Далее осуществляется инфразвуковое воздействие на обрабатываемую воду 15 находящейся в емкости 14, осуществляется автоматический контроль водородного показателяводы и при достижении заданного значенияпо команде с микроконтроллера 4 осуществляется выключение инфразвукового воздействия на обрабатываемую воду. Применение установки обработки воды внешним физическим воздействием на основе инфразвукового облучения обуславливает изменение физико-химического состава воды и водных растворов без добавления каких- либо химических реагентов за счет резонансных явлений,способствующих возникновению холодного 4 ядерного синтеза без выделения тепла и приводит к преобразованию биоплазменной структуры воды,что влечет активное выделение ионов водорода и сопровождается очищением воды от инертных газов, патогенной микрофлоры. Это позволяет воде приобретать электрический потенциал и свойства жидкости кристальной чистоты в течение неограниченного времени. Полученная с помощью установки обработки воды внешним физическим воздействием на основе инфразвукового облучения биологически активная вода является биологически активным биоинформационным,природным средством,восстанавливающим и оздоравливающим весь организм за счет нормализации тканевого дыхания,обменных и биохимических процессов. Употребление такой воды способствует регенерации паренхиматозных и хрящевых тканей,вымыванию из них недоокисленных продуктов, в том числе мочевой кислоты, восстанавливает коллаген, улучшает кровоснабжение тканей на уровне капилляр. Заявляемая установка обработки воды внешним физическим воздействием посредством инфразвукового облучения по сравнению с известными установками позволяет стабилизировать технологический процесс обработки воды за счет автоматического контроля водородного показателя обрабатываемой водыдо начала процесса и оперативного контроля по ходу технологического процесса обработки волы. Заявляемая установка позволяет повысить качество получаемой лечебнооздоровительной воды за счет получения заданного значения водородного показателяобработанной воды. Механизм действия лечебно-оздоровительной воды, полученной с помощью заявляемой установки обработки воды внешним физическим воздействием посредством инфразвукового облучения,объясняется тем, что при лечении пациентов полученной лечебно-оздоровительной водой усиливается проницаемость клеточных мембран,при этом молекулярные связи способствуют восстановлению внутриклеточных структур,нормализуются внутриклеточные и внутритканевые обменные процессы, что обеспечивает стимуляцию иммунной системы и лечение многих заболеваний,заживление ран, ожогов, разрушение и выводу камней из организма, а также солей, ионов тяжелых металлов, разрушение как доброкачественных так и злокачественных опухолей с последующим полным рассасыванием воспалительного очага, т.е. очищает организм человека от всего того, что чуждо ему, и продлевает продолжительность жизни человека. Заявляемая установка обработки воды внешним физическим воздействием посредством инфразвукового облучения позволяет значительно повысить качество лечебно-оздоровительной воды по сравнению с известными установками. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка обработки воды внешним физическим воздействием,содержащая последовательно соединенные регулятор мощности, усилитель мощности и инфразвуковой излучатель с формирователем направленности потока инфразвукового излучения, отличающаяся тем, что дополнительно введены клавиатура, энкодер,цифровой-индикатор, конвертер -,цифроаналоговый преобразователь,фильтр,электронный блок рН-метра, рН-электрод, электрод сравнения, при этом к первому, второму, третьему и четвертому входам микроконтроллера подключены соответственно выходы клавиатуры, энкодера,конвертера - и усилителя мощности,первый, второй и третий выходы микроконтроллера подключены соответственно ко входу цифрового-индикатора, ко второму входу регулятора мощности и к входу цифроаналогового преобразователя, выход которого через фильтр подключен к первому входу регулятора мощности,выходы рН-электрода и электрода сравнения подключены соответственно к первому и второму входу электронного блока рН-метра, выход которого подключен к входу конвертера .
