Имитатор веса

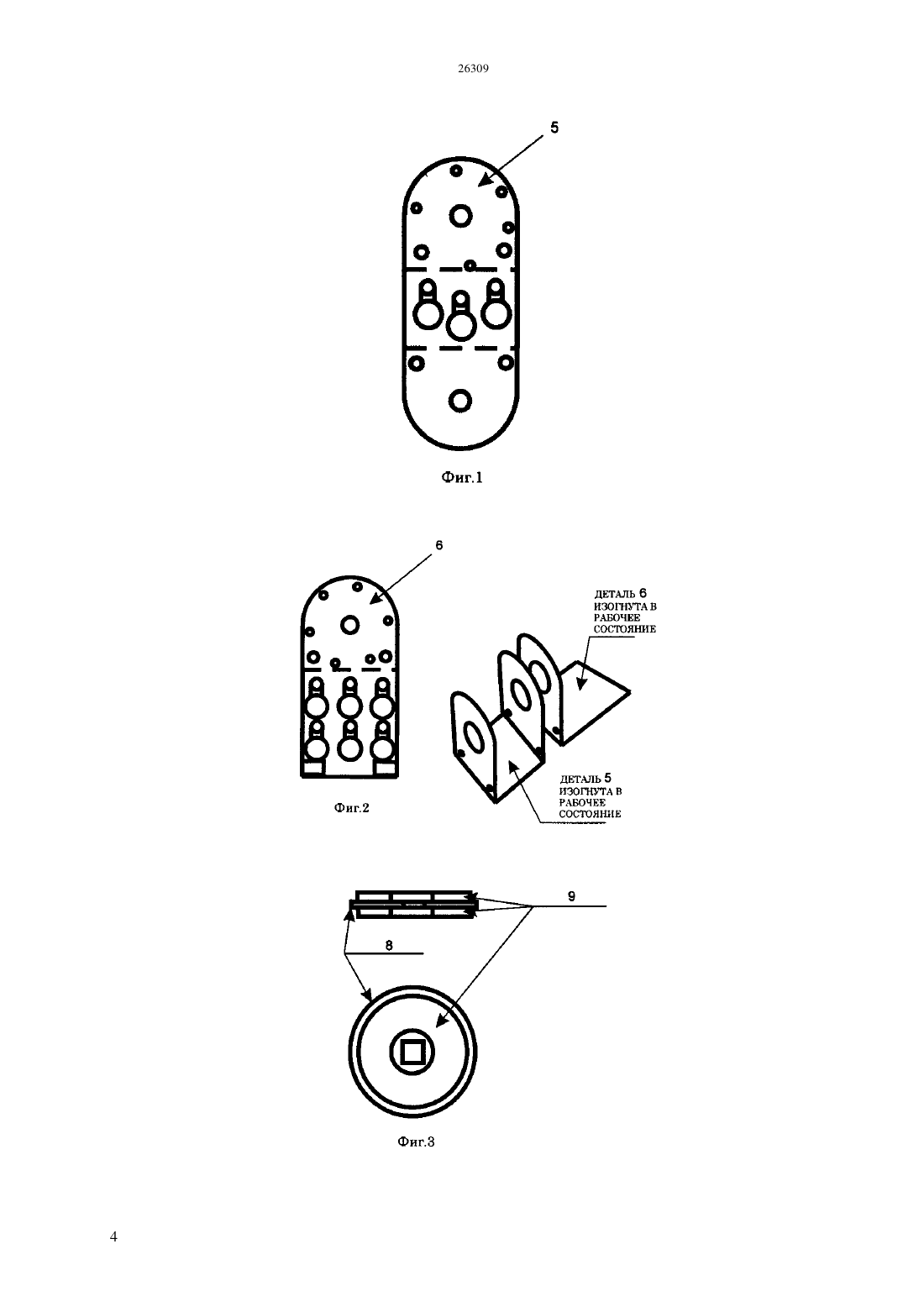

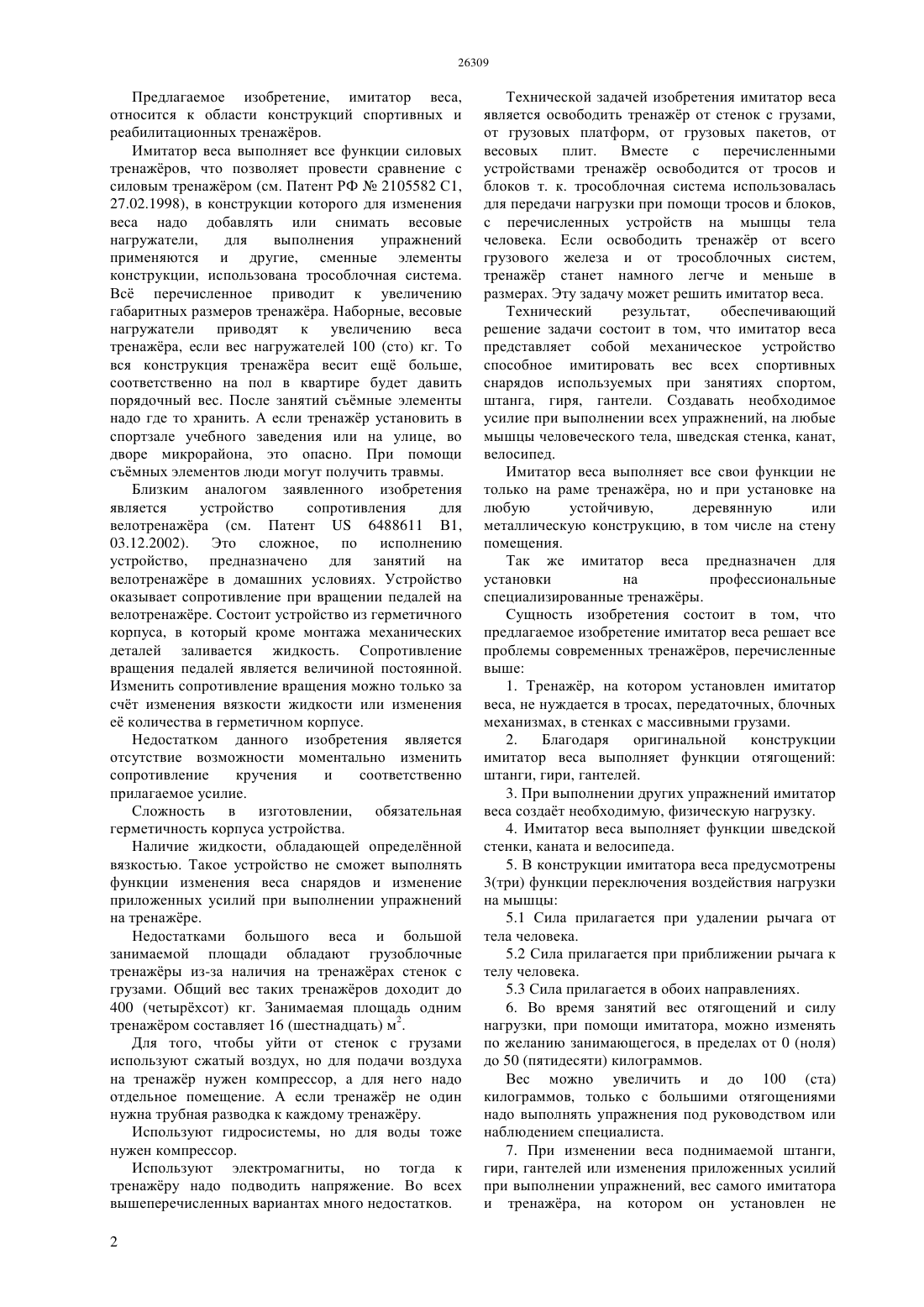

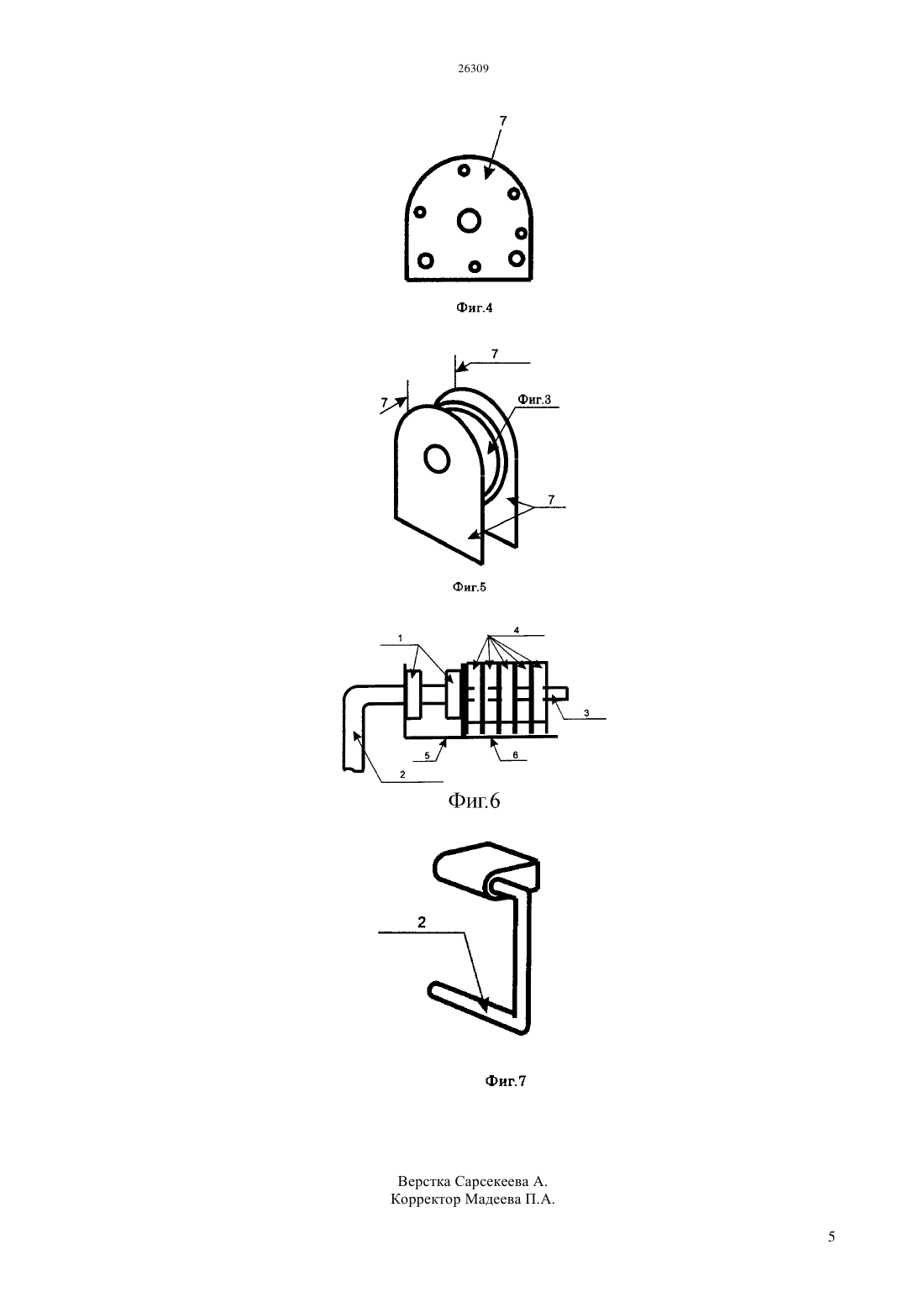

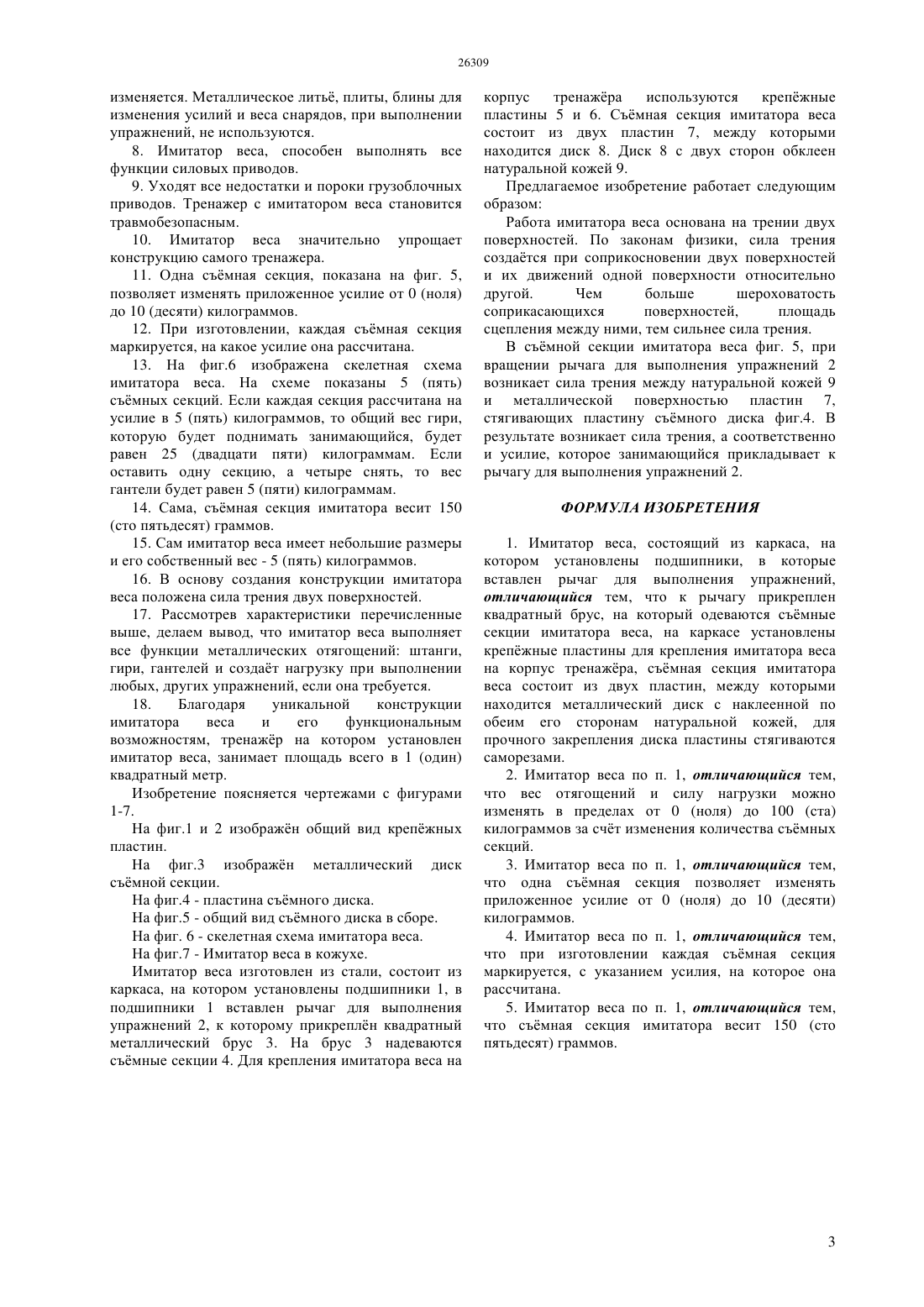

(51) 63 21/00 (2011.01) 63 21/008 (2011.01) 63 21/12 (2011.01) 63 21/02 (2011.01) 63 21/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2011/1065.1 17.10.2011 15.10.2012, бюл.10 Деревянко Евгений Александрович 6488611 1, кл. А 63 В 22/06, 20025800316 , кл. А 63 В 23/04, 19981718987 1, кл. А 63 В 21/005, 1992(57) Предлагаемое изобретение, имитатор веса,относится к области конструкций спортивных и реабилитационных тренажров. Представляет собой механическое устройство способное имитировать вес спортивных снарядов. Создавать необходимое усилие при выполнении всех упражнений на мышцы человеческого тела. Имитатор веса занимает мало места на монтажной конструкции. Имитатор веса позволит освободить современный тренажр от крупногабаритных, металлических грузов и от трособлочной системы, это уменьшит вес и размеры тренажров будущего. Имитатор веса, состоит из каркаса, на котором установлены подшипники, в которые вставлен рычаг для выполнения упражнений. К рычагу прикреплен квадратный брус, на который одеваются съмные секции имитатора веса. На каркасе установлены крепжные пластины для крепления имитатора веса на корпус тренажра. Съмная секция имитатора веса состоит из двух пластин, между которыми находится металлический диск с наклеенной по обеим его сторонам натуральной кожей. Для прочного закрепления диска пластины стягиваются саморезами. Предлагаемое изобретение, имитатор веса,относится к области конструкций спортивных и реабилитационных тренажров. Имитатор веса выполняет все функции силовых тренажров, что позволяет провести сравнение с силовым тренажром (см. Патент РФ 2105582 С 1,27.02.1998), в конструкции которого для изменения веса надо добавлять или снимать весовые нагружатели,для выполнения упражнений применяются и другие, сменные элементы конструкции, использована трособлочная система. Вс перечисленное приводит к увеличению габаритных размеров тренажра. Наборные, весовые нагружатели приводят к увеличению веса тренажра, если вес нагружателей 100 (сто) кг. То вся конструкция тренажра весит ещ больше,соответственно на пол в квартире будет давить порядочный вес. После занятий съмные элементы надо где то хранить. А если тренажр установить в спортзале учебного заведения или на улице, во дворе микрорайона, это опасно. При помощи съмных элементов люди могут получить травмы. Близким аналогом заявленного изобретения является устройство сопротивления для велотренажра (см. Патент 6488611 В 1,03.12.2002). Это сложное, по исполнению устройство, предназначено для занятий на велотренажре в домашних условиях. Устройство оказывает сопротивление при вращении педалей на велотренажре. Состоит устройство из герметичного корпуса, в который кроме монтажа механических деталей заливается жидкость. Сопротивление вращения педалей является величиной постоянной. Изменить сопротивление вращения можно только за счт изменения вязкости жидкости или изменения е количества в герметичном корпусе. Недостатком данного изобретения является отсутствие возможности моментально изменить сопротивление кручения и соответственно прилагаемое усилие. Сложность в изготовлении, обязательная герметичность корпуса устройства. Наличие жидкости, обладающей определнной вязкостью. Такое устройство не сможет выполнять функции изменения веса снарядов и изменение приложенных усилий при выполнении упражнений на тренажре. Недостатками большого веса и большой занимаемой площади обладают грузоблочные тренажры из-за наличия на тренажрах стенок с грузами. Общий вес таких тренажров доходит до 400 (четырхсот) кг. Занимаемая площадь одним тренажром составляет 16 (шестнадцать) м 2. Для того, чтобы уйти от стенок с грузами используют сжатый воздух, но для подачи воздуха на тренажр нужен компрессор, а для него надо отдельное помещение. А если тренажр не один нужна трубная разводка к каждому тренажру. Используют гидросистемы, но для воды тоже нужен компрессор. Используют электромагниты, но тогда к тренажру надо подводить напряжение. Во всех вышеперечисленных вариантах много недостатков. 2 Технической задачей изобретения имитатор веса является освободить тренажр от стенок с грузами,от грузовых платформ, от грузовых пакетов, от весовых плит. Вместе с перечисленными устройствами тренажр освободится от тросов и блоков т. к. трособлочная система использовалась для передачи нагрузки при помощи тросов и блоков,с перечисленных устройств на мышцы тела человека. Если освободить тренажр от всего грузового железа и от трособлочных систем,тренажр станет намного легче и меньше в размерах. Эту задачу может решить имитатор веса. Технический результат,обеспечивающий решение задачи состоит в том, что имитатор веса представляет собой механическое устройство способное имитировать вес всех спортивных снарядов используемых при занятиях спортом,штанга, гиря, гантели. Создавать необходимое усилие при выполнении всех упражнений, на любые мышцы человеческого тела, шведская стенка, канат,велосипед. Имитатор веса выполняет все свои функции не только на раме тренажра, но и при установке на любую устойчивую,деревянную или металлическую конструкцию, в том числе на стену помещения. Так же имитатор веса предназначен для установки на профессиональные специализированные тренажры. Сущность изобретения состоит в том, что предлагаемое изобретение имитатор веса решает все проблемы современных тренажров, перечисленные выше 1. Тренажр, на котором установлен имитатор веса, не нуждается в тросах, передаточных, блочных механизмах, в стенках с массивными грузами. 2. Благодаря оригинальной конструкции имитатор веса выполняет функции отягощений штанги, гири, гантелей. 3. При выполнении других упражнений имитатор веса создат необходимую, физическую нагрузку. 4. Имитатор веса выполняет функции шведской стенки, каната и велосипеда. 5. В конструкции имитатора веса предусмотрены 3(три) функции переключения воздействия нагрузки на мышцы 5.1 Сила прилагается при удалении рычага от тела человека. 5.2 Сила прилагается при приближении рычага к телу человека. 5.3 Сила прилагается в обоих направлениях. 6. Во время занятий вес отягощений и силу нагрузки, при помощи имитатора, можно изменять по желанию занимающегося, в пределах от 0 (ноля) до 50 (пятидесяти) килограммов. Вес можно увеличить и до 100 (ста) килограммов, только с большими отягощениями надо выполнять упражнения под руководством или наблюдением специалиста. 7. При изменении веса поднимаемой штанги,гири, гантелей или изменения приложенных усилий при выполнении упражнений, вес самого имитатора и тренажра, на котором он установлен не изменяется. Металлическое лить, плиты, блины для изменения усилий и веса снарядов, при выполнении упражнений, не используются. 8. Имитатор веса, способен выполнять все функции силовых приводов. 9. Уходят все недостатки и пороки грузоблочных приводов. Тренажер с имитатором веса становится травмобезопасным. 10. Имитатор веса значительно упрощает конструкцию самого тренажера. 11. Одна съмная секция, показана на фиг. 5,позволяет изменять приложенное усилие от 0 (ноля) до 10 (десяти) килограммов. 12. При изготовлении, каждая съмная секция маркируется, на какое усилие она рассчитана. 13. На фиг.6 изображена скелетная схема имитатора веса. На схеме показаны 5 (пять) съмных секций. Если каждая секция рассчитана на усилие в 5 (пять) килограммов, то общий вес гири,которую будет поднимать занимающийся, будет равен 25 (двадцати пяти) килограммам. Если оставить одну секцию, а четыре снять, то вес гантели будет равен 5 (пяти) килограммам. 14. Сама, съмная секция имитатора весит 150(сто пятьдесят) граммов. 15. Сам имитатор веса имеет небольшие размеры и его собственный вес - 5 (пять) килограммов. 16. В основу создания конструкции имитатора веса положена сила трения двух поверхностей. 17. Рассмотрев характеристики перечисленные выше, делаем вывод, что имитатор веса выполняет все функции металлических отягощений штанги,гири, гантелей и создат нагрузку при выполнении любых, других упражнений, если она требуется. 18. Благодаря уникальной конструкции имитатора веса и его функциональным возможностям, тренажр на котором установлен имитатор веса, занимает площадь всего в 1 (один) квадратный метр. Изобретение поясняется чертежами с фигурами 1-7. На фиг.1 и 2 изображн общий вид крепжных пластин. На фиг.3 изображн металлический диск съмной секции. На фиг.4 - пластина съмного диска. На фиг.5 - общий вид съмного диска в сборе. На фиг. 6 - скелетная схема имитатора веса. На фиг.7 - Имитатор веса в кожухе. Имитатор веса изготовлен из стали, состоит из каркаса, на котором установлены подшипники 1, в подшипники 1 вставлен рычаг для выполнения упражнений 2, к которому прикреплн квадратный металлический брус 3. На брус 3 надеваются съмные секции 4. Для крепления имитатора веса на корпус тренажра используются крепжные пластины 5 и 6. Съмная секция имитатора веса состоит из двух пластин 7, между которыми находится диск 8. Диск 8 с двух сторон обклеен натуральной кожей 9. Предлагаемое изобретение работает следующим образом Работа имитатора веса основана на трении двух поверхностей. По законам физики, сила трения создатся при соприкосновении двух поверхностей и их движений одной поверхности относительно другой. Чем больше шероховатость соприкасающихся поверхностей,площадь сцепления между ними, тем сильнее сила трения. В съмной секции имитатора веса фиг. 5, при вращении рычага для выполнения упражнений 2 возникает сила трения между натуральной кожей 9 и металлической поверхностью пластин 7,стягивающих пластину съмного диска фиг.4. В результате возникает сила трения, а соответственно и усилие, которое занимающийся прикладывает к рычагу для выполнения упражнений 2. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Имитатор веса, состоящий из каркаса, на котором установлены подшипники, в которые вставлен рычаг для выполнения упражнений,отличающийся тем, что к рычагу прикреплен квадратный брус, на который одеваются съмные секции имитатора веса, на каркасе установлены крепжные пластины для крепления имитатора веса на корпус тренажра, съмная секция имитатора веса состоит из двух пластин, между которыми находится металлический диск с наклеенной по обеим его сторонам натуральной кожей, для прочного закрепления диска пластины стягиваются саморезами. 2. Имитатор веса по п. 1, отличающийся тем,что вес отягощений и силу нагрузки можно изменять в пределах от 0 (ноля) до 100 (ста) килограммов за счт изменения количества съмных секций. 3. Имитатор веса по п. 1, отличающийся тем,что одна съмная секция позволяет изменять приложенное усилие от 0 (ноля) до 10 (десяти) килограммов. 4. Имитатор веса по п. 1, отличающийся тем,что при изготовлении каждая съмная секция маркируется, с указанием усилия, на которое она рассчитана. 5. Имитатор веса по п. 1, отличающийся тем,что съмная секция имитатора весит 150 (сто пятьдесят) граммов.
