Система контроля параметров многофункциональных систем

Скачать PDF файл.

Формула / Реферат

Изобретение относится к системам мониторинга, контроля и управления, параметрами многофункциональных систем разного назначения и может быть использовано в электронных системах жизнеобеспечения инфраструктуры, включая охранно-пожарной сигнализации, комплексного, специального и технологического электропитания, климатехники, коммутационных и распределительных устройств, средств связи и другого.
Система контроля параметров многофункциональных систем содержит пульт контроля и управления многофункциональных систем, включающий блок отображения информации, блок формирования кода управления, блок приема кодов, блок измерителей параметров многофункциональных систем, блок объектов многофункциональных систем. В систему дополнительно введено устройство обеспечения контроля и управления многофункциональных систем, включающее блок измерителей параметров многофункциональных систем, блок мониторинга параметров многофункциональных систем, блок управления многофункциональными системами. Кроме того, в состав пульта контроля и управления многофункциональных систем введены блок формирования кода управления и блок приема кодов, и дополнительно введены блок автоматического контроля, блок баз данных и блок распределения допуска.

Текст

Смотреть все

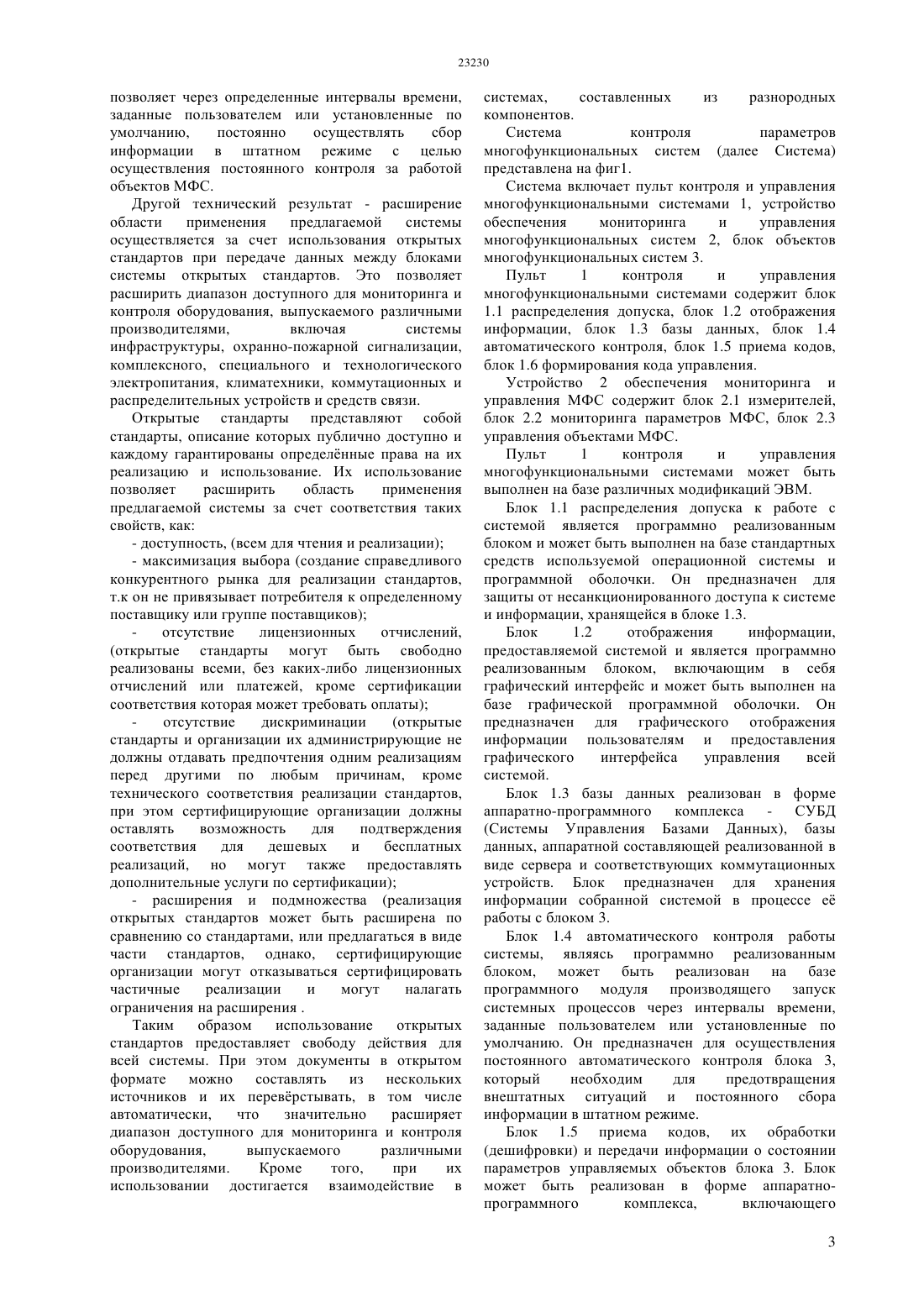

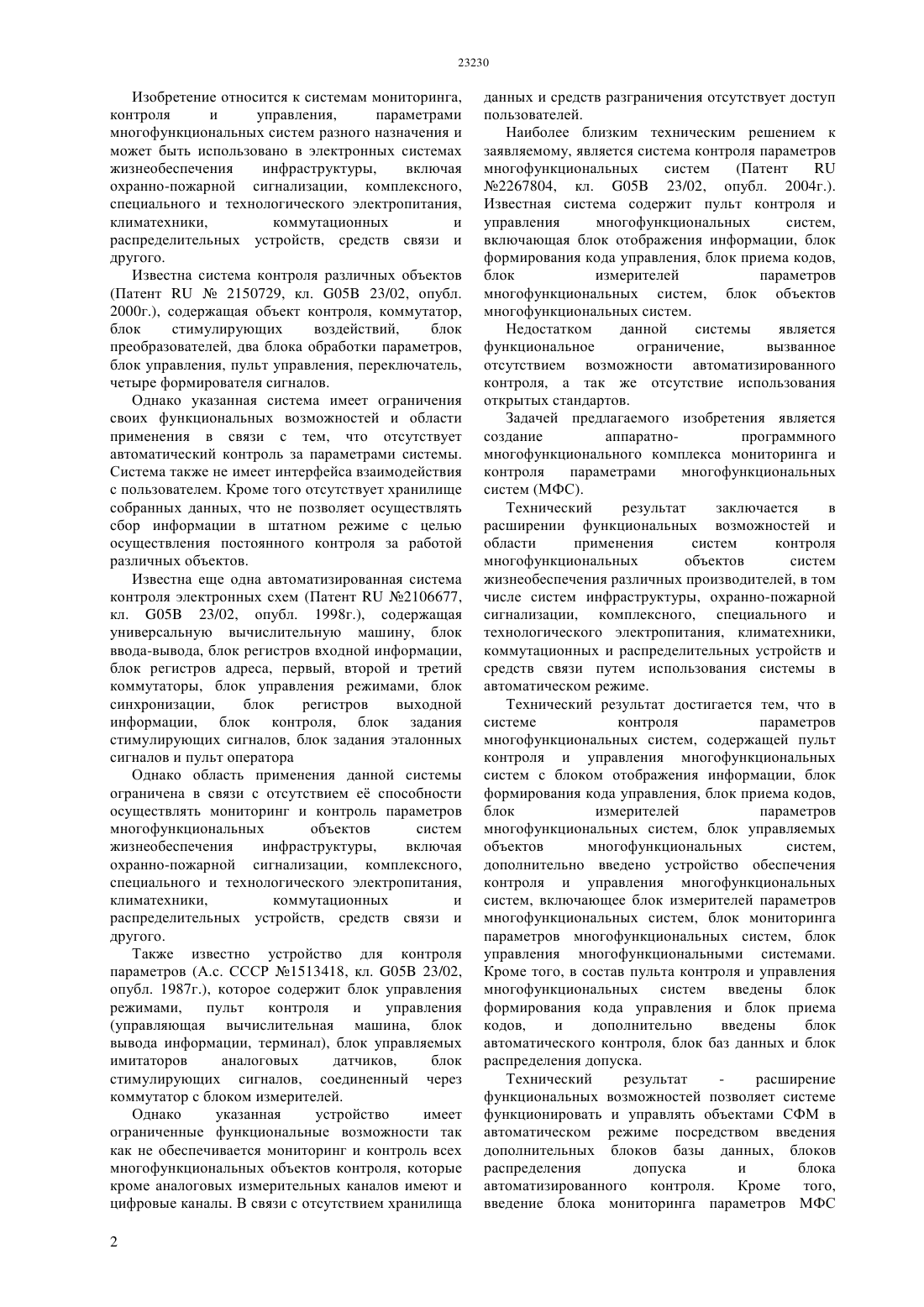

(51) 05 23/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ распределительных устройств, средств связи и другого. Система контроля параметров многофункциональных систем содержит пульт контроля и управления многофункциональных систем,включающий блок отображения информации, блок формирования кода управления,блок приема кодов, блок измерителей параметров многофункциональных систем, блок объектов многофункциональных систем. В систему дополнительно введено устройство обеспечения контроля и управления многофункциональных систем, включающее блок измерителей параметров многофункциональных систем, блок мониторинга параметров многофункциональных систем, блок управления многофункциональными системами. Кроме того, в состав пульта контроля и управления многофункциональных систем введены блок формирования кода управления и блок приема кодов,и дополнительно введены блок автоматического контроля, блок баз данных и блок распределения допуска.(72) Иванов Михаил Юрьевич Аблов Юрий Геннадьевич Аблов Дмитрий Юрьевич Васильев Евгений Сергеевич(73) Аблов Юрий Геннадьевич Иванов Михаил Юрьевич Аблов Дмитрий Юрьевич Васильев Евгений Сергеевич(54) СИСТЕМА КОНТРОЛЯ ПАРАМЕТРОВ МНОГОФУНКЦИОНАЛЬНЫХ СИСТЕМ(57) Изобретение относится к системам мониторинга, контроля и управления, параметрами многофункциональных систем разного назначения и может быть использовано в электронных системах жизнеобеспечения инфраструктуры,включая охранно-пожарной сигнализации, комплексного,специального и технологического электропитания,климатехники,коммутационных и Изобретение относится к системам мониторинга,контроля и управления,параметрами многофункциональных систем разного назначения и может быть использовано в электронных системах жизнеобеспечения инфраструктуры,включая охранно-пожарной сигнализации, комплексного,специального и технологического электропитания,климатехники,коммутационных и распределительных устройств, средств связи и другого. Известна система контроля различных объектов(Патент 2150729, кл. 05 23/02, опубл. 2000 г.), содержащая объект контроля, коммутатор,блок стимулирующих воздействий,блок преобразователей, два блока обработки параметров,блок управления, пульт управления, переключатель,четыре формирователя сигналов. Однако указанная система имеет ограничения своих функциональных возможностей и области применения в связи с тем, что отсутствует автоматический контроль за параметрами системы. Система также не имеет интерфейса взаимодействия с пользователем. Кроме того отсутствует хранилище собранных данных, что не позволяет осуществлять сбор информации в штатном режиме с целью осуществления постоянного контроля за работой различных объектов. Известна еще одна автоматизированная система контроля электронных схем (Патент 2106677,кл. 05 23/02, опубл. 1998 г.), содержащая универсальную вычислительную машину, блок ввода-вывода, блок регистров входной информации,блок регистров адреса, первый, второй и третий коммутаторы, блок управления режимами, блок синхронизации,блок регистров выходной информации, блок контроля, блок задания стимулирующих сигналов, блок задания эталонных сигналов и пульт оператора Однако область применения данной системы ограничена в связи с отсутствием е способности осуществлять мониторинг и контроль параметров многофункциональных объектов систем жизнеобеспечения инфраструктуры,включая охранно-пожарной сигнализации, комплексного,специального и технологического электропитания,климатехники,коммутационных и распределительных устройств, средств связи и другого. Также известно устройство для контроля параметров (А.с. СССР 1513418, кл. 05 23/02,опубл. 1987 г.), которое содержит блок управления режимами,пульт контроля и управления(управляющая вычислительная машина, блок вывода информации, терминал), блок управляемых имитаторов аналоговых датчиков,блок стимулирующих сигналов, соединенный через коммутатор с блоком измерителей. Однако указанная устройство имеет ограниченные функциональные возможности так как не обеспечивается мониторинг и контроль всех многофункциональных объектов контроля, которые кроме аналоговых измерительных каналов имеют и цифровые каналы. В связи с отсутствием хранилища 2 данных и средств разграничения отсутствует доступ пользователей. Наиболее близким техническим решением к заявляемому, является система контроля параметров многофункциональных систем 2267804, кл. 05 23/02, опубл. 2004 г.). Известная система содержит пульт контроля и управления многофункциональных систем,включающая блок отображения информации, блок формирования кода управления, блок приема кодов,блок измерителей параметров многофункциональных систем, блок объектов многофункциональных систем. Недостатком данной системы является функциональное ограничение,вызванное отсутствием возможности автоматизированного контроля, а так же отсутствие использования открытых стандартов. Задачей предлагаемого изобретения является создание аппаратнопрограммного многофункционального комплекса мониторинга и контроля параметрами многофункциональных систем (МФС). Технический результат заключается в расширении функциональных возможностей и области применения систем контроля многофункциональных объектов систем жизнеобеспечения различных производителей, в том числе систем инфраструктуры, охранно-пожарной сигнализации, комплексного, специального и технологического электропитания, климатехники,коммутационных и распределительных устройств и средств связи путем использования системы в автоматическом режиме. Технический результат достигается тем, что в системе контроля параметров многофункциональных систем, содержащей пульт контроля и управления многофункциональных систем с блоком отображения информации, блок формирования кода управления, блок приема кодов,блок измерителей параметров многофункциональных систем, блок управляемых объектов многофункциональных систем,дополнительно введено устройство обеспечения контроля и управления многофункциональных систем, включающее блок измерителей параметров многофункциональных систем, блок мониторинга параметров многофункциональных систем, блок управления многофункциональными системами. Кроме того, в состав пульта контроля и управления многофункциональных систем введены блок формирования кода управления и блок приема кодов,и дополнительно введены блок автоматического контроля, блок баз данных и блок распределения допуска. Технический результат расширение функциональных возможностей позволяет системе функционировать и управлять объектами СФМ в автоматическом режиме посредством введения дополнительных блоков базы данных, блоков распределения допуска и блока автоматизированного контроля. Кроме того,введение блока мониторинга параметров МФС позволяет через определенные интервалы времени,заданные пользователем или установленные по умолчанию,постоянно осуществлять сбор информации в штатном режиме с целью осуществления постоянного контроля за работой объектов МФС. Другой технический результат - расширение области применения предлагаемой системы осуществляется за счет использования открытых стандартов при передаче данных между блоками системы открытых стандартов. Это позволяет расширить диапазон доступного для мониторинга и контроля оборудования, выпускаемого различными производителями,включая системы инфраструктуры, охранно-пожарной сигнализации,комплексного, специального и технологического электропитания, климатехники, коммутационных и распределительных устройств и средств связи. Открытые стандарты представляют собой стандарты, описание которых публично доступно и каждому гарантированы определнные права на их реализацию и использование. Их использование позволяет расширить область применения предлагаемой системы за счет соответствия таких свойств, как- максимизация выбора (создание справедливого конкурентного рынка для реализации стандартов,т.к он не привязывает потребителя к определенному поставщику или группе поставщиков) отсутствие лицензионных отчислений,(открытые стандарты могут быть свободно реализованы всеми, без каких-либо лицензионных отчислений или платежей, кроме сертификации соответствия которая может требовать оплаты) отсутствие дискриминации(открытые стандарты и организации их администрирующие не должны отдавать предпочтения одним реализациям перед другими по любым причинам, кроме технического соответствия реализации стандартов,при этом сертифицирующие организации должны оставлять возможность для подтверждения соответствия для дешевых и бесплатных реализаций, но могут также предоставлять дополнительные услуги по сертификации)- расширения и подмножества (реализация открытых стандартов может быть расширена по сравнению со стандартами, или предлагаться в виде части стандартов, однако, сертифицирующие организации могут отказываться сертифицировать частичные реализации и могут налагать ограничения на расширения . Таким образом использование открытых стандартов предоставляет свободу действия для всей системы. При этом документы в открытом формате можно составлять из нескольких источников и их переврстывать, в том числе автоматически,что значительно расширяет диапазон доступного для мониторинга и контроля оборудования,выпускаемого различными производителями. Кроме того,при их использовании достигается взаимодействие в системах,составленных из разнородных компонентов. Система контроля параметров многофункциональных систем (далее Система) представлена на фиг 1. Система включает пульт контроля и управления многофункциональными системами 1, устройство обеспечения мониторинга и управления многофункциональных систем 2, блок объектов многофункциональных систем 3. Пульт 1 контроля и управления многофункциональными системами содержит блок 1.1 распределения допуска, блок 1.2 отображения информации, блок 1.3 базы данных, блок 1.4 автоматического контроля, блок 1.5 приема кодов,блок 1.6 формирования кода управления. Устройство 2 обеспечения мониторинга и управления МФС содержит блок 2.1 измерителей,блок 2.2 мониторинга параметров МФС, блок 2.3 управления объектами МФС. Пульт 1 контроля и управления многофункциональными системами может быть выполнен на базе различных модификаций ЭВМ. Блок 1.1 распределения допуска к работе с системой является программно реализованным блоком и может быть выполнен на базе стандартных средств используемой операционной системы и программной оболочки. Он предназначен для защиты от несанкционированного доступа к системе и информации, хранящейся в блоке 1.3. Блок 1.2 отображения информации,предоставляемой системой и является программно реализованным блоком, включающим в себя графический интерфейс и может быть выполнен на базе графической программной оболочки. Он предназначен для графического отображения информации пользователям и предоставления графического интерфейса управления всей системой. Блок 1.3 базы данных реализован в форме аппаратно-программного комплекса - СУБД(Системы Управления Базами Данных), базы данных, аппаратной составляющей реализованной в виде сервера и соответствующих коммутационных устройств. Блок предназначен для хранения информации собранной системой в процессе е работы с блоком 3. Блок 1.4 автоматического контроля работы системы, являясь программно реализованным блоком, может быть реализован на базе программного модуля производящего запуск системных процессов через интервалы времени,заданные пользователем или установленные по умолчанию. Он предназначен для осуществления постоянного автоматического контроля блока 3,который необходим для предотвращения внештатных ситуаций и постоянного сбора информации в штатном режиме. Блок 1.5 приема кодов, их обработки(дешифровки) и передачи информации о состоянии параметров управляемых объектов блока 3. Блок может быть реализован в форме аппаратнопрограммного комплекса,включающего 3 коммутационное оборудование,сетевые интерфейсы,программные драйвера приема информации, программные средства обработки принятых сигналов. Блок 1.6 формирования кода управления блоком 2. Он может быть реализован в форме аппаратнопрограммного комплекса,включающего коммутационное оборудование,сетевые интерфейсы, программные драйвера для отправки информации и программные средства кодирования сигналов отправляемых в виде запросов о получении значений запрашиваемых параметров или их изменений. Устройство 2 обеспечения контроля и управления МФС и может быть представлено в виде специализированного стандартного контроллера с программным обеспечением, реализующим такие возможности. Блок 2.1 измерителей значений параметров блока 3. Он является аппаратно реализованным блоком и представляет собой комплекс датчиков для осуществления замера запрашиваемых параметров,например таких как напряжение, сила тока или температура и предназначен для непосредственного сбора информации и контроля параметров контролируемых систем блока 3. Блок 2.2 мониторинга запрашиваемых параметров блока 3. Он является программно аппаратно реализованный комплексом,предназначенным для приема и обработки сигналов с блока 2.1, их обработки и отправки закодированной информации на пульт 1. Так же этот блок необходим для получения и обработки запросов с пульта 1 и формирования соответствующих запросов к блоку 2.1. Блок 2.3 управления объектами многофункциональных систем. Этот блок может быть реализован на базе программного обеспечения,используемого в блоке 2 контроллера. Действия,осуществляемые данным блоком, включают получение и обработку запроса на изменение заданных параметров объектов блока 3,поступающий от блока 1, после чего формируется сигнал управления, содержащий команду на их изменение и осуществляется его отправка на блок 3. Блок 3 объектов МФС представляет перечень объектов, параметры которых отслеживаются и могут быть изменены по желанию пользователя, а в случае аварийной необходимости - системой. Система работает следующим образом. На блок 1.1 распределения допуска по линии внешней связи поступает запрос авторизации пользователя. В случае успешной авторизации пользователю предоставляются права доступа к блоку 1.2 отображения информации. В противном случае блок 1.1 запрещает доступ к системе. В блоке 1.2 пользователем производится настройка блока 1.4 автоматического контроля системы в соответствии с е технологическим регламентом. При настройке задаются параметры мониторинга системы, алгоритм действий системы в штатных и внештатных ситуациях,регламентируются уровни угрозы и 4 соответствующие им сценарии поведения системы для их устранения. Кроме того устанавливается перечень параметров МФС, значения которых должны соответствовать требованиям технологических регламентов, устанавливаемых различными производителями для своего оборудования, задействованного на объектах МФС,включая системы инфраструктуры, охраннопожарной сигнализации,комплексного,специального и технологического электропитания,климатехники,коммутационных и распределительных устройств и связи. Блок 1.4 в соответствии с заложенным в него алгоритмом действий в штатном режиме формирует запрос на мониторинг указанных параметров МФС и по линии прямой связи отправляет его на блок 1.6 формирования кода управления. Поступивший в блок 1.6 запрос для передачи по сети линии прямой связи в устройство 2 преобразовывается в пакеты, формат которых,соответствует открытым стандартам. Далее также по линии прямой связи запрос поступает в блок 2.2 мониторинга устройства 2,расшифровывается и определяется, формируется команда для блока 2.1 измерителей на получение данных о состоянии объектов МФС блока 3. После чего блоком 2.1 измерителей снимаются показатели состояния параметров объектов МФС. Полученные показатели по линии обратной связи возвращаются в блок 2.1 измерителей и далее передаются в блок 2.2, где для передачи по линям обратной связи они преобразовываются в пакеты,формат которых соответствует открытым стандартам. После чего производится передача данных в блок 1.5 приема кодов устройства 1. В блоке 1.5 данные принимаются,расшифровываются и по линиям обратной связи отправляются на блок 1.2 отображения информации(для осведомления пользователя о текущей ситуации в Системе), блок 1.3 базы данных (для регистрации информации о состоянии объектов МФС регистрируется) и блок 1.4 автоматического контроля. В блоке 1,4 производится сравнительный анализ значений снятых параметров МФС со значениями этих параметров, заданных технологическими регламентами. По полученным данным определяется ситуация, соответствующая работе системы в штатном или внештатном режимах. Так в режиме штатной ситуации, система продолжает работать в заданном режиме. Блок 1.4. осуществляет повторный процесс сбора информации в соответствии с заданными параметрами мониторинга. В режиме внештатной ситуации определяется уровень угрозы. В зависимости от выявленного уровня угрозы выбирается соответствующий данному уровню раннее заданный сценарий поведения системы. По этому сценарию поведения,система включает уведомление пользователя или проведение действий в автоматическом режиме. Уведомление пользователя может быть предоставлено в виде отображения информации об аварийной ситуации на блоке 1.2 и/или предоставлением соответствующих инструкций по е ликвидации, а так же отправки сообщения об аварии пользователю по линиям внешней связи. При выполнении системы действий соответствующих текущей ситуации в автоматическом режиме на блоке 1.4 автоматического контроля формируется запрос на управление параметров объектов МФС, которые отличаются от заданных технологическим регламентом. Далее этот запрос по линии прямой связи отправляется на блок 1.6 формирования кода управления, где он обрабатывается, преобразуется в пакеты соответствующие открытым форматам и отправляется на блок 2.3 управления объектами устройства 2. В блоке 2.3 полученный запрос расшифровывается и формируется команда управления для объектов МФС. После чего команда поступает на блок 3, где совершаются действия по изменению параметров МФС. Таким образом предлагаемая система позволяет осуществлять мониторинг, контроль и управление параметрами многофункциональных систем разного назначения как в автоматическом режиме, так и при помощи пользователя. ФОРМУЛА ИЗОБРЕТЕНИЯ Система контроля параметров многофункциональных систем, содержащая пульт контроля и управления многофункциональных систем,включающая блок отображения информации, блок формирования кода управления,блок приема кодов, блок измерителей параметров многофункциональных систем, блок объектов многофункциональных систем, отличающаяся тем,что в систему дополнительно введено устройство обеспечения контроля и управления многофункциональных систем, включающее блок измерителей параметров многофункциональных систем,блок мониторинга параметров многофункциональных систем, блок управления многофункциональными системами, кроме того, в состав пульта контроля и управления многофункциональных систем введены блок формирования кода управления и блок приема кодов,и дополнительно введены блок автоматического контроля, блок баз данных и блок распределения допуска.
