Рабочее место оператора

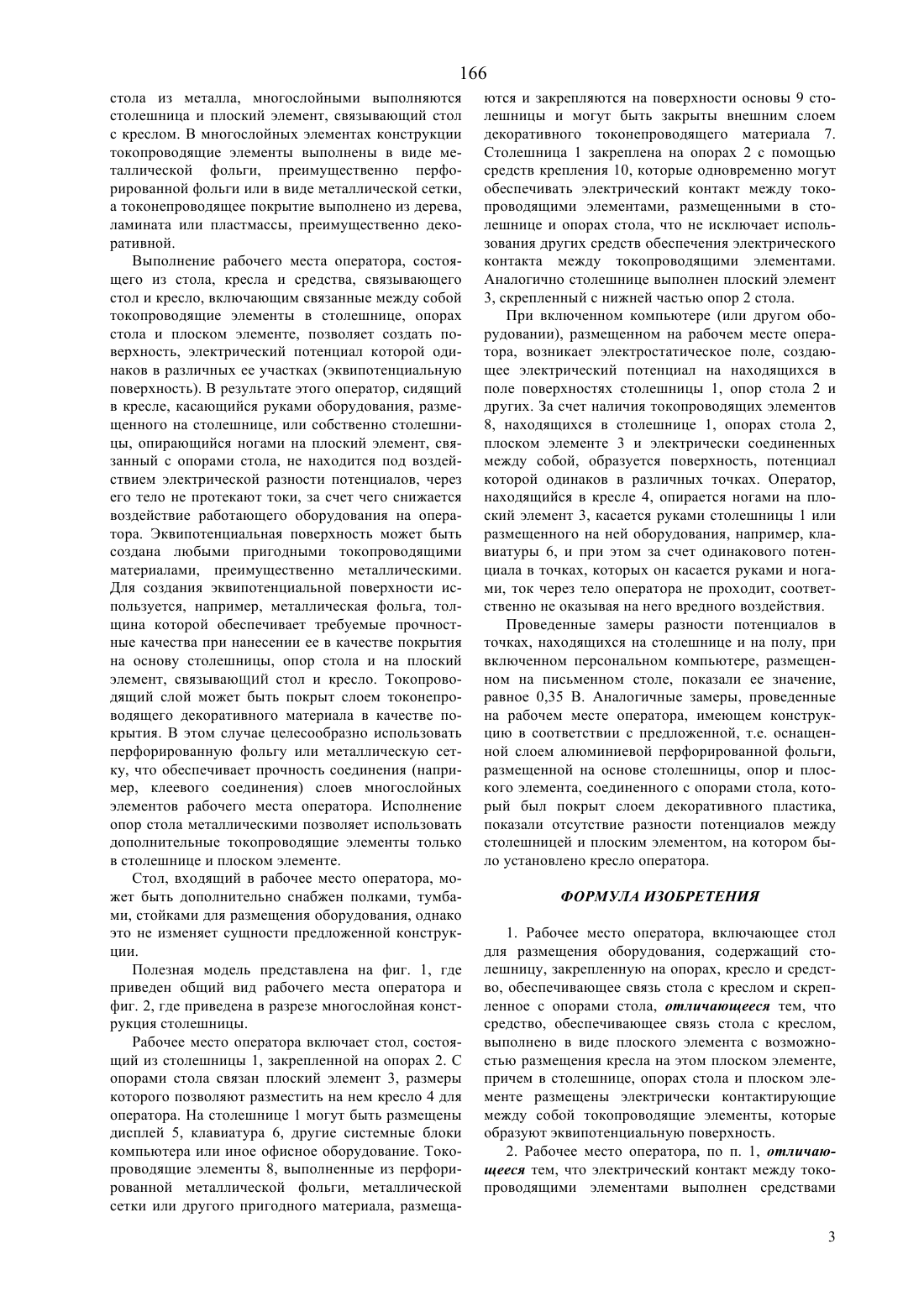

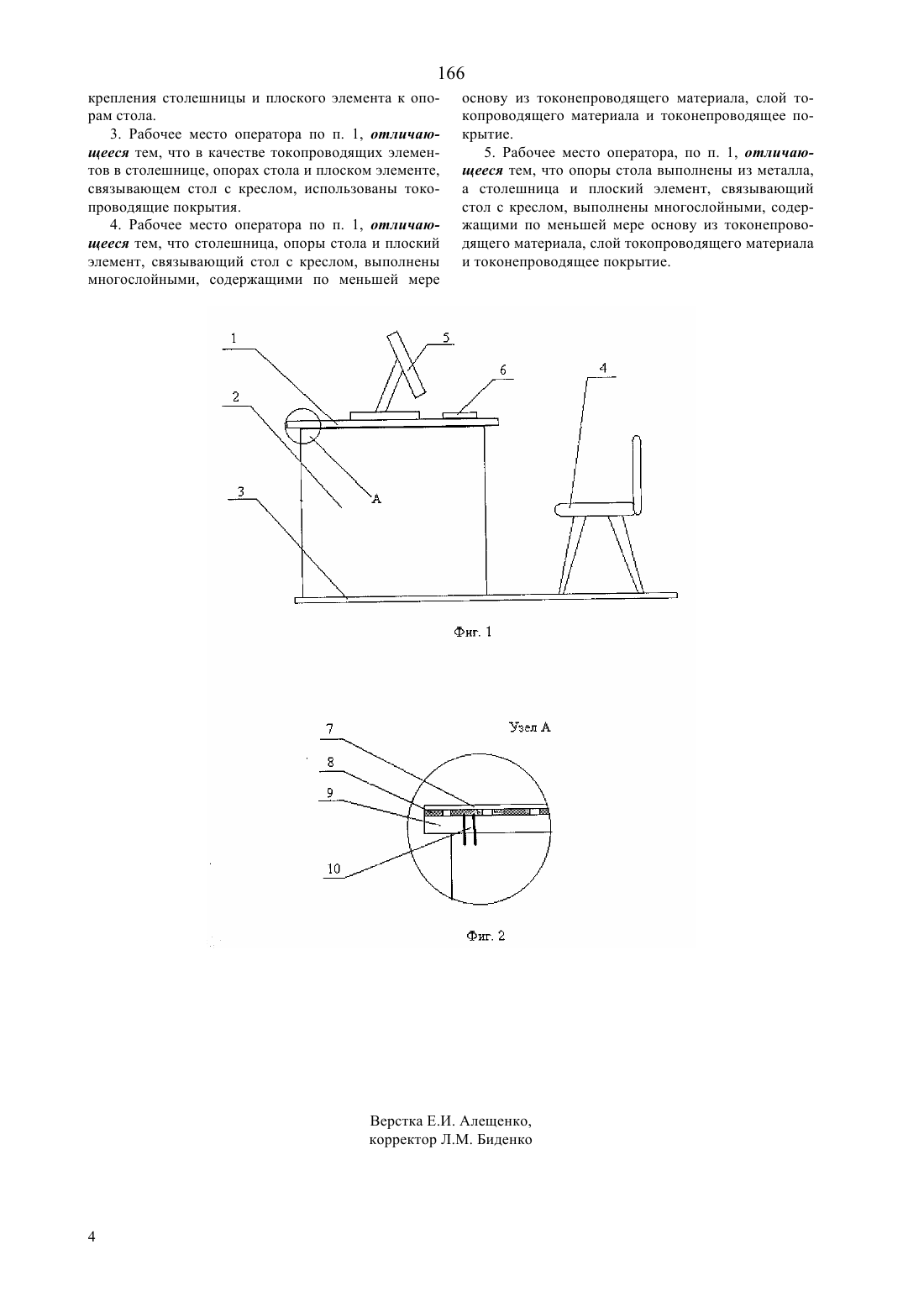

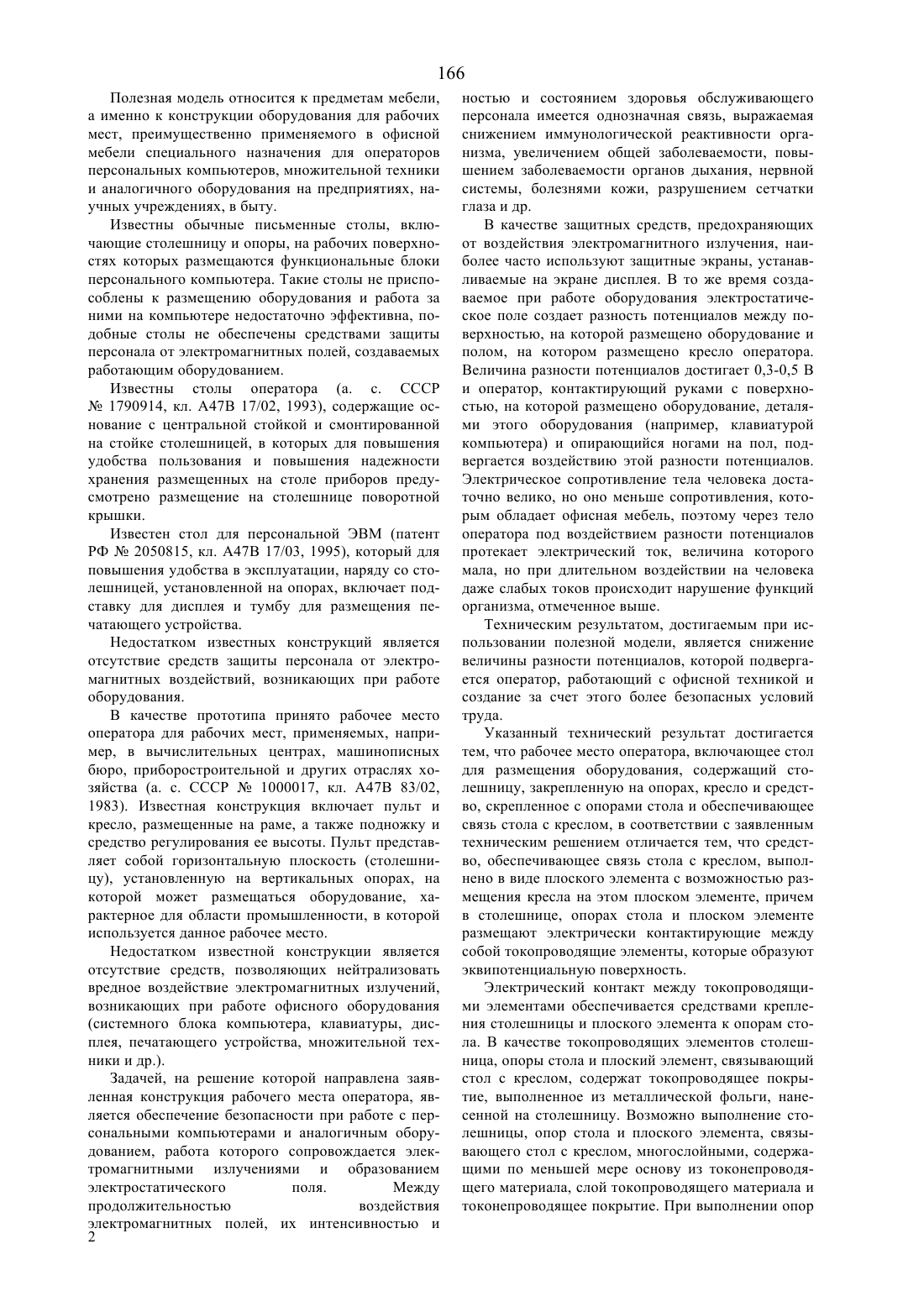

(51)7 47 83/02 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Пак Юрий Эдуардович , Дэвид Аллан Стетцер(57) Полезная модель относится к предметам мебели, а именно к конструкции оборудования для рабочих мест, преимущественно применяемого в офисной мебели специального назначения для операторов персональных компьютеров, множительной техники и аналогичного оборудования на предприятиях, научных учреждениях, в быту. Техническим результатом, достигаемым при использовании полезной модели, является снижение величины разности потенциалов, которой подвергается оператор, работающий с офисной техникой и создание за счет этого более безопасных условий труда. Это достигается тем, что рабочее место оператора, включающее стол для размещения оборудования, содержащий столешницу, закрепленную на опорах, кресло и средство, скрепленное с опорами стола и обеспечивающее связь стола с креслом, в соответствии с заявленным техническим решением отличается тем, что средство, обеспечивающее связь стола с креслом, выполнено в виде плоского элемента с возможностью размещения кресла на этом плоском элементе, причем в столешнице, опорах стола и плоском элементе размещают электрически контактирующие между собой токопроводящие элементы,которые образуют эквипотенциальную поверхность. 166 Полезная модель относится к предметам мебели,а именно к конструкции оборудования для рабочих мест, преимущественно применяемого в офисной мебели специального назначения для операторов персональных компьютеров, множительной техники и аналогичного оборудования на предприятиях, научных учреждениях, в быту. Известны обычные письменные столы, включающие столешницу и опоры, на рабочих поверхностях которых размещаются функциональные блоки персонального компьютера. Такие столы не приспособлены к размещению оборудования и работа за ними на компьютере недостаточно эффективна, подобные столы не обеспечены средствами защиты персонала от электромагнитных полей, создаваемых работающим оборудованием. Известны столы оператора (а. с.1790914, кл. А 47 В 17/02, 1993), содержащие основание с центральной стойкой и смонтированной на стойке столешницей, в которых для повышения удобства пользования и повышения надежности хранения размещенных на столе приборов предусмотрено размещение на столешнице поворотной крышки. Известен стол для персональной ЭВМ (патент РФ 2050815, кл. А 47 В 17/03, 1995), который для повышения удобства в эксплуатации, наряду со столешницей, установленной на опорах, включает подставку для дисплея и тумбу для размещения печатающего устройства. Недостатком известных конструкций является отсутствие средств защиты персонала от электромагнитных воздействий, возникающих при работе оборудования. В качестве прототипа принято рабочее место оператора для рабочих мест, применяемых, например, в вычислительных центрах, машинописных бюро, приборостроительной и других отраслях хозяйства (а. с. СССР 1000017, кл. А 47 В 83/02,1983). Известная конструкция включает пульт и кресло, размещенные на раме, а также подножку и средство регулирования ее высоты. Пульт представляет собой горизонтальную плоскость (столешницу), установленную на вертикальных опорах, на которой может размещаться оборудование, характерное для области промышленности, в которой используется данное рабочее место. Недостатком известной конструкции является отсутствие средств, позволяющих нейтрализовать вредное воздействие электромагнитных излучений,возникающих при работе офисного оборудования(системного блока компьютера, клавиатуры, дисплея, печатающего устройства, множительной техники и др.). Задачей, на решение которой направлена заявленная конструкция рабочего места оператора, является обеспечение безопасности при работе с персональными компьютерами и аналогичным оборудованием, работа которого сопровождается электромагнитными излучениями и образованием электростатического поля. Между продолжительностью воздействия электромагнитных полей, их интенсивностью и 2 ностью и состоянием здоровья обслуживающего персонала имеется однозначная связь, выражаемая снижением иммунологической реактивности организма, увеличением общей заболеваемости, повышением заболеваемости органов дыхания, нервной системы, болезнями кожи, разрушением сетчатки глаза и др. В качестве защитных средств, предохраняющих от воздействия электромагнитного излучения, наиболее часто используют защитные экраны, устанавливаемые на экране дисплея. В то же время создаваемое при работе оборудования электростатическое поле создает разность потенциалов между поверхностью, на которой размещено оборудование и полом, на котором размещено кресло оператора. Величина разности потенциалов достигает 0,3-0,5 В и оператор, контактирующий руками с поверхностью, на которой размещено оборудование, деталями этого оборудования (например, клавиатурой компьютера) и опирающийся ногами на пол, подвергается воздействию этой разности потенциалов. Электрическое сопротивление тела человека достаточно велико, но оно меньше сопротивления, которым обладает офисная мебель, поэтому через тело оператора под воздействием разности потенциалов протекает электрический ток, величина которого мала, но при длительном воздействии на человека даже слабых токов происходит нарушение функций организма, отмеченное выше. Техническим результатом, достигаемым при использовании полезной модели, является снижение величины разности потенциалов, которой подвергается оператор, работающий с офисной техникой и создание за счет этого более безопасных условий труда. Указанный технический результат достигается тем, что рабочее место оператора, включающее стол для размещения оборудования, содержащий столешницу, закрепленную на опорах, кресло и средство, скрепленное с опорами стола и обеспечивающее связь стола с креслом, в соответствии с заявленным техническим решением отличается тем, что средство, обеспечивающее связь стола с креслом, выполнено в виде плоского элемента с возможностью размещения кресла на этом плоском элементе, причем в столешнице, опорах стола и плоском элементе размещают электрически контактирующие между собой токопроводящие элементы, которые образуют эквипотенциальную поверхность. Электрический контакт между токопроводящими элементами обеспечивается средствами крепления столешницы и плоского элемента к опорам стола. В качестве токопроводящих элементов столешница, опоры стола и плоский элемент, связывающий стол с креслом, содержат токопроводящее покрытие, выполненное из металлической фольги, нанесенной на столешницу. Возможно выполнение столешницы, опор стола и плоского элемента, связывающего стол с креслом, многослойными, содержащими по меньшей мере основу из токонепроводящего материала, слой токопроводящего материала и токонепроводящее покрытие. При выполнении опор 166 стола из металла, многослойными выполняются столешница и плоский элемент, связывающий стол с креслом. В многослойных элементах конструкции токопроводящие элементы выполнены в виде металлической фольги, преимущественно перфорированной фольги или в виде металлической сетки,а токонепроводящее покрытие выполнено из дерева,ламината или пластмассы, преимущественно декоративной. Выполнение рабочего места оператора, состоящего из стола, кресла и средства, связывающего стол и кресло, включающим связанные между собой токопроводящие элементы в столешнице, опорах стола и плоском элементе, позволяет создать поверхность, электрический потенциал которой одинаков в различных ее участках (эквипотенциальную поверхность). В результате этого оператор, сидящий в кресле, касающийся руками оборудования, размещенного на столешнице, или собственно столешницы, опирающийся ногами на плоский элемент, связанный с опорами стола, не находится под воздействием электрической разности потенциалов, через его тело не протекают токи, за счет чего снижается воздействие работающего оборудования на оператора. Эквипотенциальная поверхность может быть создана любыми пригодными токопроводящими материалами, преимущественно металлическими. Для создания эквипотенциальной поверхности используется, например, металлическая фольга, толщина которой обеспечивает требуемые прочностные качества при нанесении ее в качестве покрытия на основу столешницы, опор стола и на плоский элемент, связываюЩИЙ стол и кресло. Токопроводящий слой может быть покрыт слоем токонепроводящего декоративного материала в качестве покрытия. В этом случае целесообразно использовать перфорированную фольгу или металлическую сетку, что обеспечивает прочность соединения (например, клеевого соединения) слоев многослойных элементов рабочего места оператора. Исполнение опор стола металлическими позволяет использовать дополнительные токопроводящие элементы только в столешнице и плоском элементе. Стол, входящий в рабочее место оператора, может быть дополнительно снабжен полками, тумбами, стойками для размещения оборудования, однако это не изменяет сущности предложенной конструкции. Полезная модель представлена на фиг. 1, где приведен общий вид рабочего места оператора и фиг. 2, где приведена в разрезе многослойная конструкция столешницы. Рабочее место оператора включает стол, состоящий из столешницы 1, закрепленной на опорах 2. С опорами стола связан плоский элемент 3, размеры которого позволяют разместить на нем кресло 4 для оператора. На столешнице 1 могут быть размещены дисплей 5, клавиатура 6, другие системные блоки компьютера или иное офисное оборудование. Токопроводящие элементы 8, выполненные из перфорированной металлической фольги, металлической сетки или другого пригодного материала, размеща ются и закрепляются на поверхности основы 9 столешницы и могут быть закрыты внешним слоем декоративного токонепроводящего материала 7. Столешница 1 закреплена на опорах 2 с помощью средств крепления 10, которые одновременно могут обеспечивать электрический контакт между токопроводящими элементами, размещенными в столешнице и опорах стола, что не исключает использования других средств обеспечения электрического контакта между токопроводящими элементами. Аналогично столешнице выполнен плоский элемент 3, скрепленный с нижней частью опор 2 стола. При включенном компьютере (или другом оборудовании), размещенном на рабочем месте оператора, возникает электростатическое поле, создающее электрический потенциал на находящихся в поле поверхностях столешницы 1, опор стола 2 и других. За счет наличия токопроводящих элементов 8, находящихся в столешнице 1, опорах стола 2,плоском элементе 3 и электрически соединенных между собой, образуется поверхность, потенциал которой одинаков в различных точках. Оператор,находящийся в кресле 4, опирается ногами на плоский элемент 3, касается руками столешницы 1 или размещенного на ней оборудования, наприм, клавиатуры 6, и при этом за счет одинакового потенциала в точках, которых он касается руками и ногами, ток через тело оператора не проходит, соответственно не оказывая на него вредного воздействия. Проведенные замеры разности потенциалов в точках, находящихся на столешнице и на полу, при включенном персональном компьютере, размещенном на письменном столе, показали ее значение,равное 0,35 В. Аналогичные замеры, проведенные на рабочем месте оператора, имеющем конструкцию в соответствии с предложенной, т.е. оснащенной слоем алюминиевой перфорированной фольги,размещенной на основе столешницы, опор и плоского элемента, соединенного с опорами стола, который был покрыт слоем декоративного пластика,показали отсутствие разности потенциалов между столешницей и плоским элементом, на котором было установлено кресло оператора. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рабочее место оператора, включающее стол для размещения оборудования, содержащий столешницу, закрепленную на опорах, кресло и средство, обеспечивающее связь стола с креслом и скрепленное с опорами стола, отличающееся тем, что средство, обеспечивающее связь стола с креслом,выполнено в виде плоского элемента с возможностью размещения кресла на этом плоском элементе,причем в столешнице, опорах стола и плоском элементе размещены электрически контактирующие между собой токопроводящие элементы, которые образуют эквипотенциальную поверхность. 2. Рабочее место оператора, по п. 1, отличающееся тем, что электрический контакт между токопроводящими элементами выполнен средствами 3 166 крепления столешницы и плоского элемента к опорам стола. 3. Рабочее место оператора по п. 1, отличающееся тем, что в качестве токопроводящих элементов в столешнице, опорах стола и плоском элементе,связывающем стол с креслом, использованы токопроводящие покрытия. 4. Рабочее место оператора по п. 1, отличающееся тем, что столешница, опоры стола и плоский элемент, связывающий стол с креслом, выполнены многослойными, содержащими по меньшей мере основу из токонепроводящего материала, слой токопроводящего материала и токонепроводящее покрытие. 5. Рабочее место оператора, по п. 1, отличающееся тем, что опоры стола выполнены из металла,а столешница и плоский элемент, связывающий стол с креслом, выполнены многослойными, содержащими по меньшей мере основу из токонепроводящего материала, слой токопроводящего материала и токонепроводящее покрытие.
