Способ восстановления железосодержащих хромовых руд во вращающейся печи

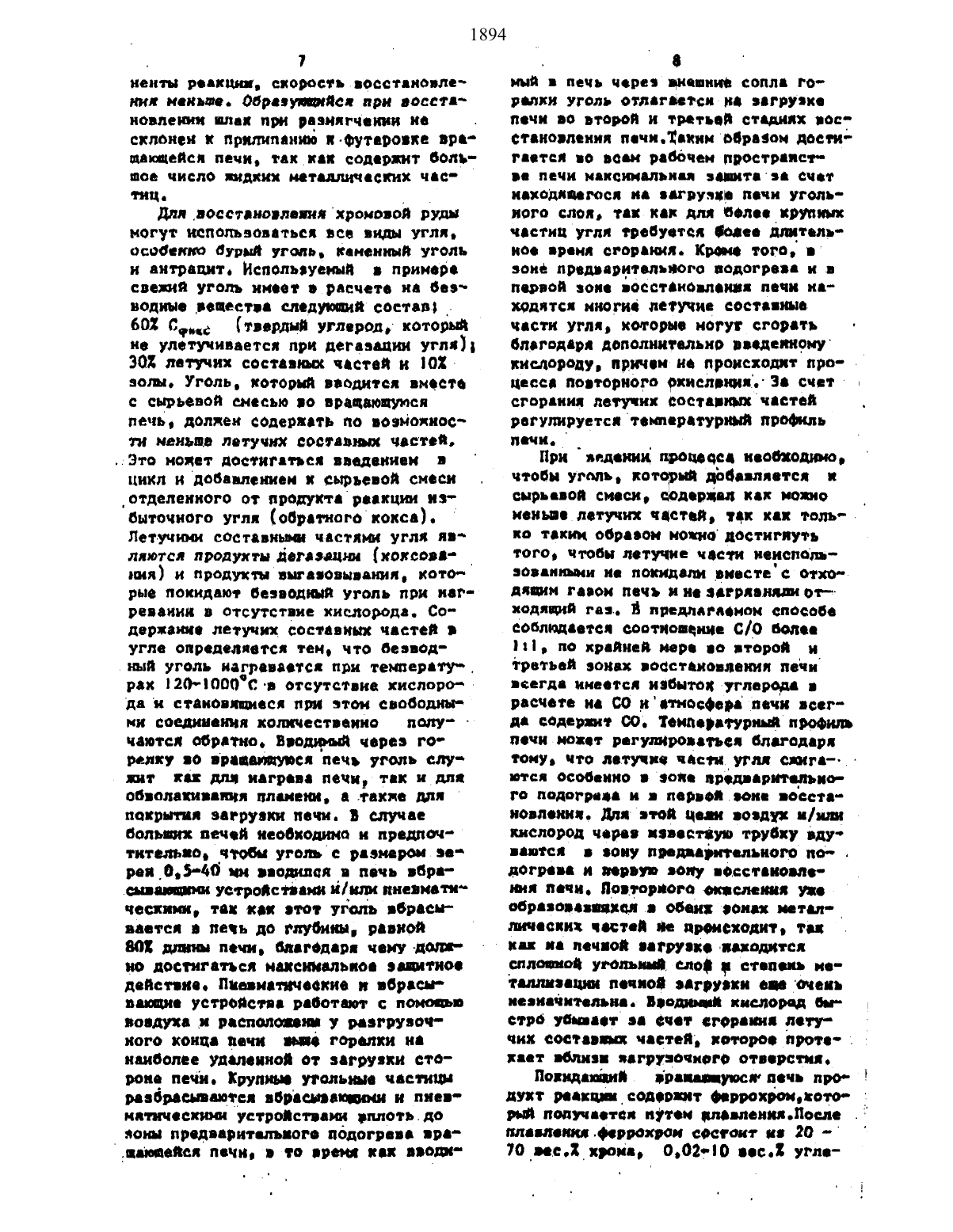

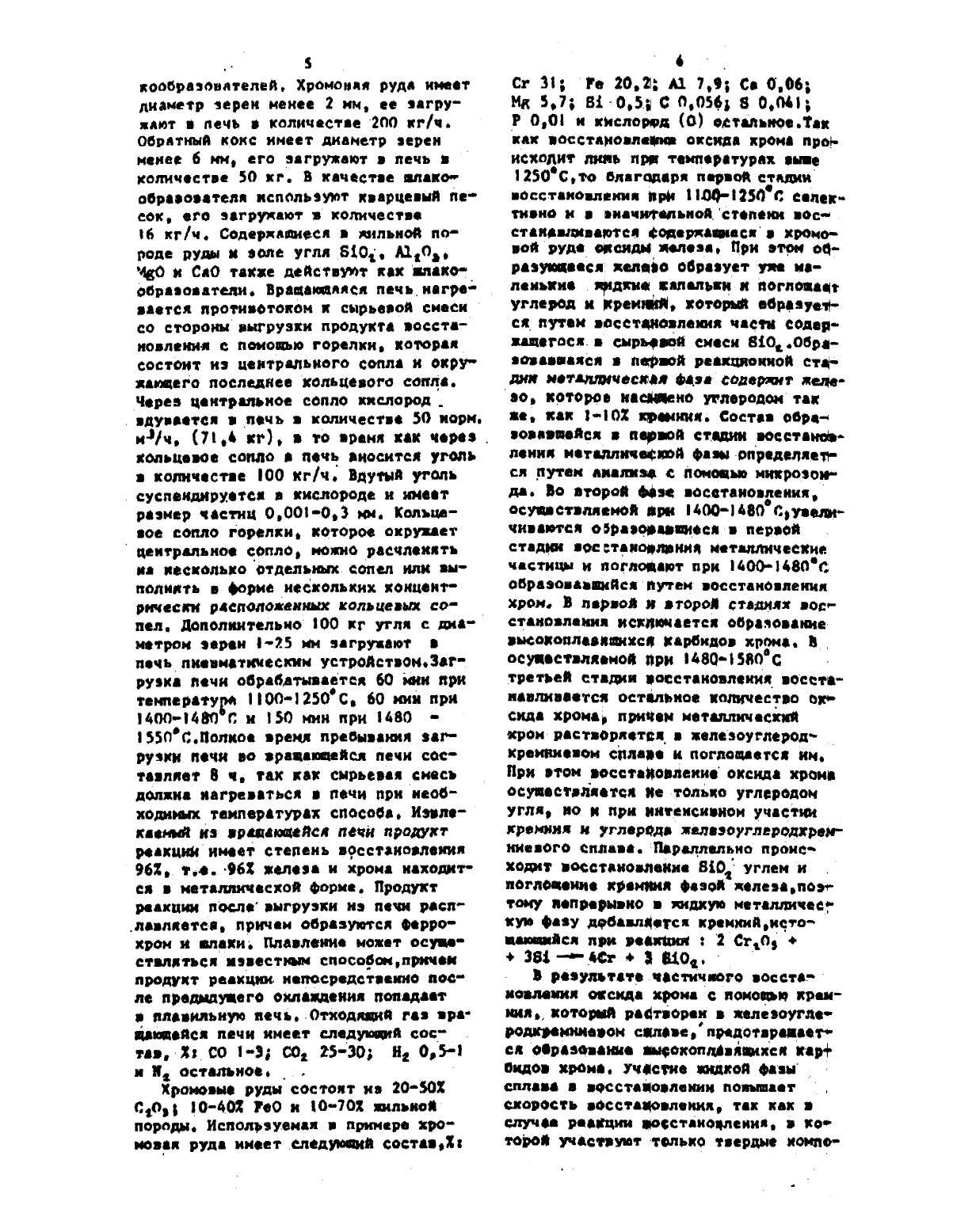

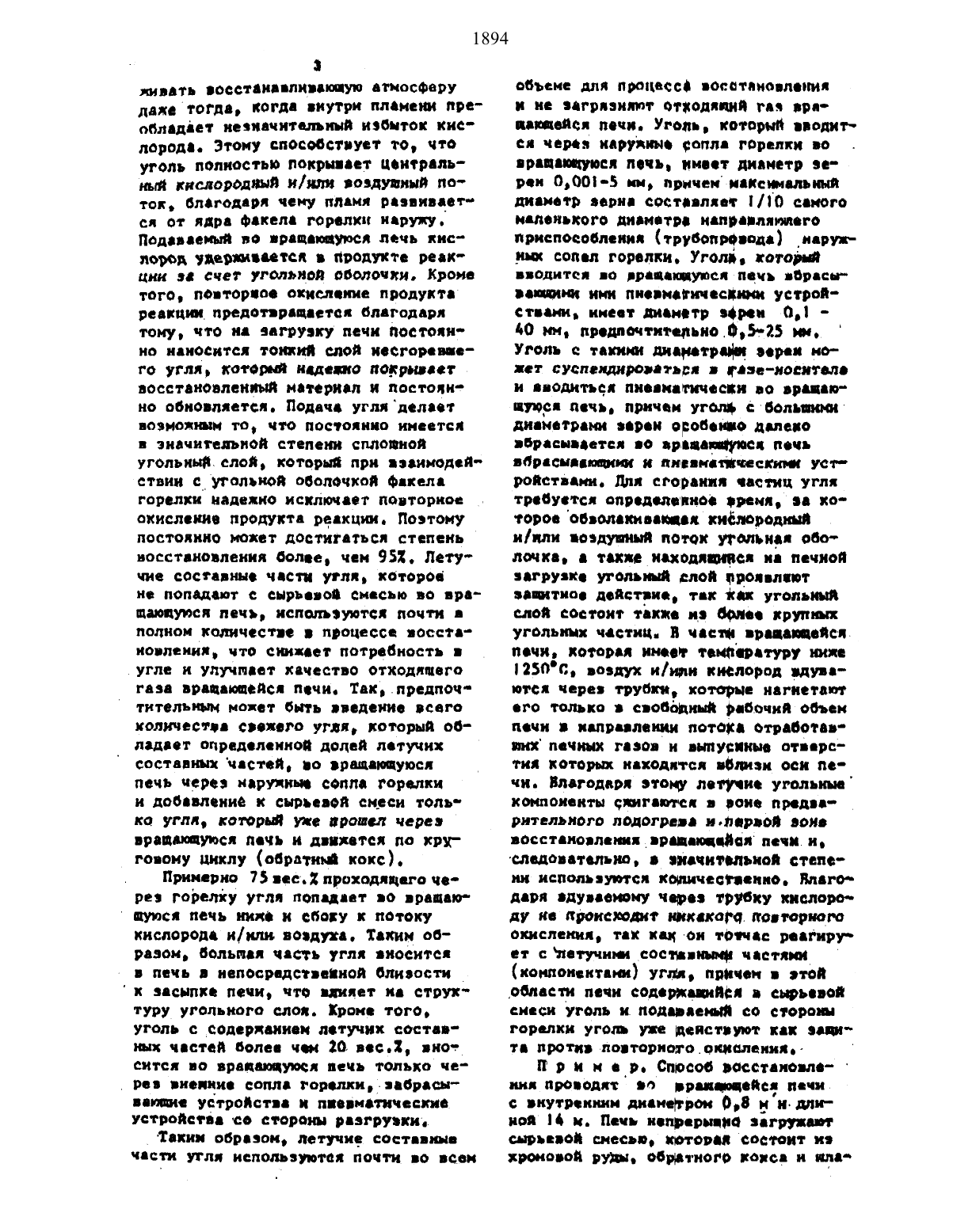

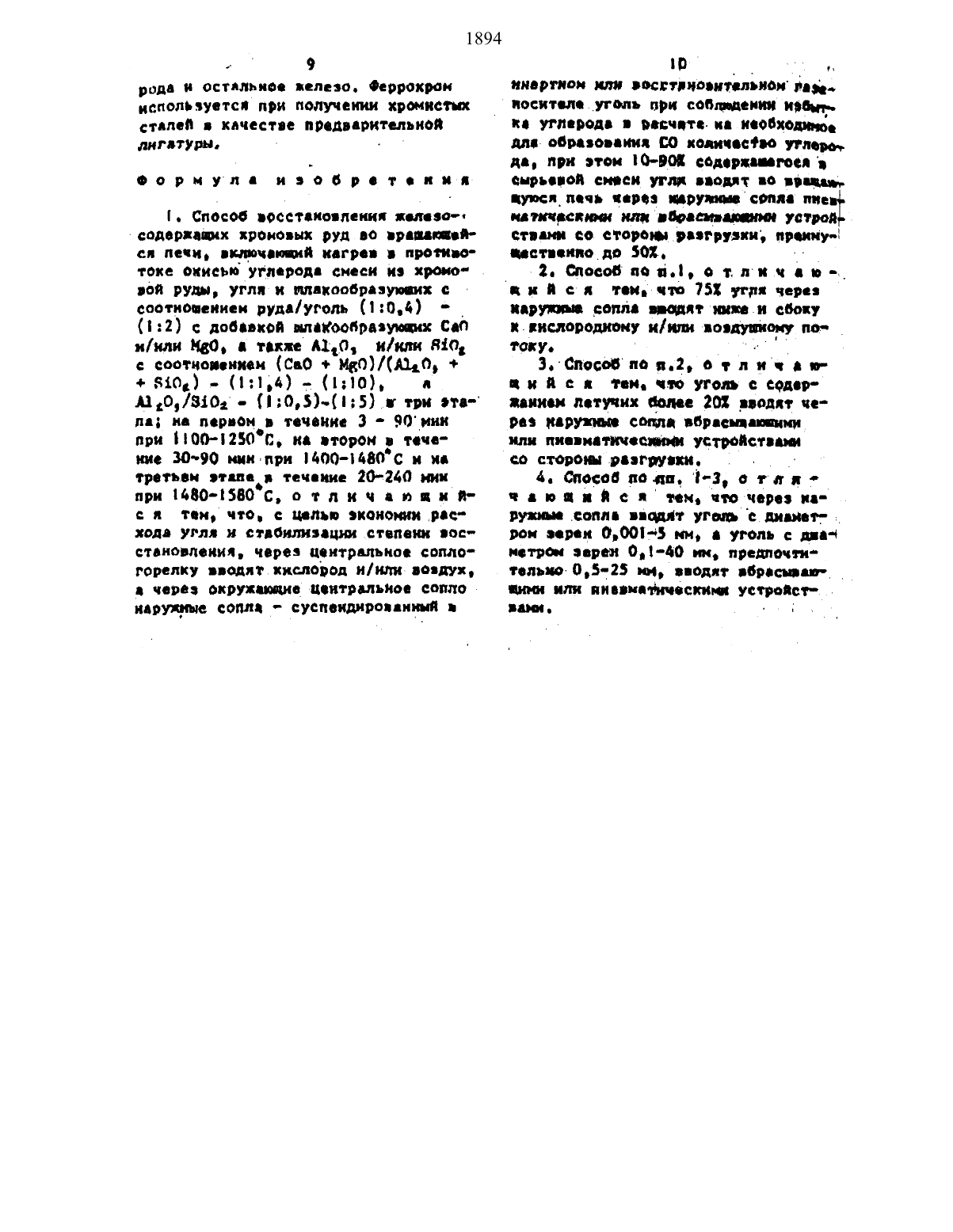

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНП р изобретение относится кспоообу посстаповлоиия жслоэосодерядИмЫХР. ноянк руд до рацдюцойся печи, прихоторопгснесь из яроиояой руды. угля к шлакообрбаоиатолся, которая имеет соотношении рйда/уголь 0,4-12 ик которая добавляются ицекообрааоядто ли сяо и/ипи ша, а такяе ада, и/тн .810, з таком поличестяс чтобы 1 пла хе соотиопеИдвс,0 МкО/А 10.610 д состяяпило 111.6-О,а ооотиопсяис А 1,од/в 1 од 05-123.1 когреиастся по прццдюцсяся печи о соперницей СО отмосоорооя тсчсиие 30-90 кии при 100250 с нате п точеиис 30-90 мин при 14001680 О иЕсли иаоорвтсиня является экономм. расходо угля и стаоидяаация сте п ОЯН БОСС 113103816 ЯН еляется экономия расходе угля и отдбидиадцилстспсци носстеновлекияво поддающейся пои О содержащей со дтЬ иосферо смесь на ооиопоп.рудн утля и йлакообрааопетоледнсгпепеетсщТОН ДВСЦППИЯЛСП ПЕЧЬ ИСГРОДОСТСЯ(72) д рдд, дд,.д. яддди протипотояон с поиопъи торслхи,чорер й Клпус Ульрнх-(ПЕ) цоктрапиое сопло которой по прдцаюг.53) 569833(о 33 а) цуюся печь подастся кислород и/или(54) сносов аосстановлнмя жвлнзо воздух. д через Окружающие централь содвгжащк хромовых гул во вгАмап- кос сопло наружиип сопла - угопъ.прнПЕПСЯ пчи ж . е -чем 1090 Х содоииещегося зсцрьеяок(57) ивобрстсяяо относится к-сноса смеси Угпд ППОДНТСЯ 30 праиаюпупся оан восстановления явпозосодврхашх .прЧЬ ЧОРС 3 НОРУЧМО соддд Городки. хромовым РУД. Цспьп иобрстсния 5 яп- 3 р.п. ФдЧ.2 . сносов цсуцдотбпяют слодуицин догБрацаюццяся цьеь нагревается про тинотокон Щ помощью горелки, через-центрально сопло которой во вращаю.иуюся печь рводитоя кислород и/илияодУ п чърсэ окруяапцс централькое сопло внешние сопла - уголъсус 4 пспдиропаямй инертном или допотоуюцсн яосспоиадпяааюцсигооиоси тепеприсоопющпии избытка углерода я расчета не необходимое для оо раоояаиия СО количество утлсродаприэтом О 9 ОЯ содержащегося Ц сырьевой снеси угля ьиодитоя но вращающуюсяписЬнстичссяиии или сбрасываюпини устропстпани со стороны разгрузки, прсиупостаоино до 501. это поеяопяч ет 3 области цлоиони городки поддайявать восстанавлнваюпую атмосферу дддд тогда, когда внутри племени преобладает незначительный избыток кислорода. Этому способствует то, что уголь полностью покрывает центральный кислородный н/млн аоздупный поток, благодаря чек пламя развивается от ядре факела горелки наружу. подаваемый по вращающуюся лечь кис пород удсряаастся в продукте реекцни за счет угольная оболочки. Кронетого, повторное окисление продукта реакции предотвращается благодаря тону, что на загрузку печи постоянно наносится тонжня слой несгоревпсго угля, которн иадевмо покрывает восстановленный матерная н постояит но обновляется. Подача угляделаст ЦОНОжЩН ТО. ЧТО ПОСТОЯННО ИНСВТСЯв значительной степени сплошная УгольнМН.слон, который при взаимодействии с угольной оболочкой Факсда горелки надежно исключает повторное окисление продукте реакции. Поэтому постоянно может достигаться степень восстановления более, чем 951. Летут чне составные части угля, котороене попадают с сырьевой смесью во еращающуюся печь, используются почти в полном количестве а процессе восстановления что снижает потребность вгаза вращающейся печи. такд.лрсдпочтителъным может быть введение всего количества срохего угля, который обладает определенной долей летучих составных мастей. но вращапщУюсд псчъ через наружные сопла горелки и добавление к сырьеьои смеси только Угли, который УЛ прошел через вращающуюся печь и движется по кр говону циклу (обратный кокс). ПРИМВРЯЧ 75 вес. 2 проходящего че рез горелку угля попадает во вращаю пуюся печь ниже и сбоку к потокукислороде н/или воздуха. таким образом, большая часть угля вносится я печь а непосредственная близости ук засыпке печи, что вяяст на струятуру угольного слоя. Кроне того, уголь с содержанием летучих составных частей более чем 20 вес 1 вночр снтся по яралаюцуюся печь только че рез внеиние сопла горелки. заброси ватине устройства и пневматические Устройства со сторон разгрузкиТанин обрезом, лсттчне составные части угля используются почти во всемобъеме для процесса восстановления н не загрязняют отхолялнй газ вреиаицейся печи. Уголь, который аполитси через неруниые сопла горелки во вращающуюся печь. имеет диаметр зерен 00 О 5 мн, прнчемиаксннальиым диаметр зерна составляет 1/10 самого меленького даматра напраяляюшаго приспособления (трубопровода) нарунник сопел горелки. Уголь. которая вводится во арацаюиуюся печь вбрасы аалщи инн пневматическим устроястаамн имеет диаметр зерен А 0 во мн. предпочтительно.Ф 5 е 25 нм. Уголь с таким днеиатрани зерен ножет суспаидирбаатьсн а газе-носителе и аиоднться пнеаматнчесни во вращающуюся лечь. прнчен уголь с большими диаметрами варан оробеио делено вбрасыаается во вранепцунся печь ьбрасывешцими н пневнетйческини устронстьамн. для сгорания частиц Угли требуется определенное ареня, за ноторое обволакивающее кислородным и/или воздушным поток угольная оболочке. а также нахопяився на печиоп вагрувке угольный слой проявляют защитное действие. так на угольным слоя состоит также из более крупных угольных частиц. В части врааалцеяся. печн. которая имеет температуру пне 20 с воздух и/или кислород вдуваются черев трубки, которые нагнетают его только в свободный ребочни объем печи а напраалени погоне отработавинхпечных газов и выпускные отверс тня которыи находятся вблизи оси лечн. Влегодеря атому летучие угольные ноипоненты оягаптся в еоие предварительного подогрева и.п.р.ья зоне восстановлениявраЦеюццояпечи.н следовательно. в значительная степени испольвуится коиичеотцеино. Влагодаря вдуваомону чрез трубку кислороду не происходит никакого повторного окисления, так как-он тотчас реагирует с тату-синя составными частями(компонентами) УгдМ причем в зтоп Аоояасти печи содерканяся в сырьевой снеси уголь и.подаваеыя со стороны горелки угол У Щеистауют как заите против поаториогоопиоления.- П р и м а р. способ 3 осстановле- инд проводят во рраицюцейся .чич с внутренним диаметром 0,8 н н-дпн ноя 15 м. печь непрерывно загружают сырьевой смесью, которая состоит из хромовой руин. оопатного кокса и пла 5кооорезонлтелея. храмовая руде имеет диаметр зерен менее 2 мм, ее загру жают е лечь е количестае 200 кг/ч. Ооратныя коне имеет диаметр зеренменее 6 мм, его загружают е печь е количестве 50 кг. В начестае планок оорааоеатела используют каарцееня лесок. его загружают з колкчестее16 кт/н. содержащем а пильной лороде руды и аоле угля 5105. А 1,0. чао н сао также действуют как илакот оорааоеателн. Вращающаяся печьнагред аается лротнеотокон л сырьеаоя смеси со сторожнангрузки продукта поостеноелеии с лсиоиъю горелки. которая состоит из центрального сопла и охру жающего последнее кольцевого сопла. Через цеитрдпьиое сопло кислород.адуеаетса а лечь а количестве 50 и 09 Н. мд/ч. (7.6 кг). а то время как черезкольцевое сопло а печи аноснтся уголь а количастае 00 кг/ч. Вдутип угольна несколько отдельных сопел или емполнкть е форме нескольких концентрически расположении кольцеаых со пел. дополиительно 10 О кг угля с дне метром зерен 25 мм загружают е печъпнеематииеским устрояством.3 егрузка печи оорасатыааетса 60 мни при температуре 00-125 ОС 60 кии при 16003480 С и 50 мни при 1680 550 С.Попиое еремя лреонааимя загрузки печи ао вращающейся печи состаелпет 8 ч. так как снрьеаея смесь долине нагреваться е печи при необиолнмнхтеилературах способа. Изолекаамми на ерацающеяся печи продукт реакции имеет степень еосстаноаления 96. т.а.-962 железа и хрома находит си е металлической Форме. продукт реакции послеаыгрузки не печ респт леелкется. причем образуются оеррпт хром и шлаки плоалеяие может осущесталнтъсп нзеестым слосо 9 омлричеи продукт реакции иелосредстеенно после предддуцего охлаждение попадает е плееильную печь 0 тходецип тез арайаииеяся печи имеет следующий состее. Хс 0 1-3 СО, 25-30 Н, 05 н К, остаеное. г.хромоена руды состоят из 20-502 со, 10-402 гоо и 10-70 цильноии породы. используемая е примере хромоаап руда нмеетследуюиия состае.1Р 0.0 И кислород (0) осталъное.так как еосстаноелеие оксида хрома проь исходит линь при темлеретупех ныне 25 ОСто олагодерн лераои стаями еосстеноелення при 100-250 с селектиено и е аиачипепьиояПетепеии доевстанаелаертса содержащиеся хромоеои рудеоисиди железе. при этом оц резуицаесл депеео обраеует уяе наленьнне терпкие капельки н поглощает углерод Я кремний. который е 6 рсауежся путан аосстаноелеил чести содеряапетосп а снръддой снеси в 1 о.оврдзоеаееаяся е пер-оп рееицяоииой стедин металлическая Фена-содерпт децеОО. К 9 Тэ 0 а наснпено углеродом так пе. как 02 кремнии. Состав оореч зоеаеиеяся е еераои стелил восстановпения металлической оааи-олределяепси ПУтем анализе с помощью микрозонддь 50 8 Рй безе еосетеноаления осуществляемой при моо-ьаосу.щчиааится оэразоааеенсса е пераой стпдии посвтаиоелпниа металлические честицн и поглощают при лвоо-1 ввос обрезоеаепияся путем еосстаноелеиин хрен. В лереои и еторои стсдддх додп становлении искдииеется оораноааие ансохоплаепцхсн иарондо. дрд в осуеестеллемоп при д 8 о-зос третьей стадии аосстаноеление восстанеалееется остальное иоличестро окь сиди хрома причем металлический РИрастеориетве железоуглерод- КРВИНИОПОМ сплеее и логлопаетсе им. При етоиросстаиоеленнеоксида хроме осуществляется не толнио углеродом УГЛЯ НО И при интенсивном участи Рд УГЛОРОДБ жалеэоуглеродхреи ниеаого сплаве. Пдредлельио происходит восстановление 810 углем и ПддОИИ 0 КУНМИМЯ Фене келезапоэт ТОМУ ПОПОООНЭКО П жидкую металлчесг КУМ 0181 добеелкетсе кремнинистоцаппияса при реакции 2 сго, 43 результате.частниеого еосстег иоаланин оксида крона с помоеъп крениия.кот 0 амм раотеорен е келеаоуглеподкаенииееом селеье предотарееаетт са образование енсокопдадпцмдьд иар Видов хрома. Участие илкоя фаза оплаеа е еосстейоалении повышает . скорость еосстацоелеиии так как е сдУчее рддйции еосстеиоеленна. е кот того учестауит только твердые компотпоить РОАХЩШ, 151090075 ПОССТДНОВЛЕ пил иекьпо. Образующийся при восстановлении впал при размягчения не . склонен к прилипанию в Футеровка вращающейся печи, так как содержит большое число ядких металлических час- л Нщ- .для восстановления хромовой руды могут использоваться все вилы угля. осооекжо бурил уголь. ланолина уголь и антрацит. Используемый в примера специя уголь ииаот в расчете на безводиыевецества следуюпйсостар 3 602 с, (твердип углерод. который но улетучивается при дегазации углх 1 302 летучих составным частой и 101 волн. Уголь. который вводится вместе с сырьевой смесью во вращающуюся лечь, должен содержать по возможности моиьпв летучих составным частей.Это может достигаться введаииви вцикл и добавлением и сырьевой снеси отдаленного от продунтарааици избыточного угля (обратиогококса). летучим составными частями угля являются продукты дегазации (коксова- пил) и продукты впгавовыванп кото рые покидают безводный уголь при наг-нреваиин в отсутстлие кислорода. Содержание летучих составным частей в угле определяется тем. что безводныл уголь иагровдетсе при тенперотУ. рак 120-000 с-в отсутствие кислого да н становящиеся при этом свободными соединения количественно полу- чаютсп обратно. вводит через го репку во врапалиуися печь уголь служит ка для нагрева печи, так и для обволакиввпмл плаиеи. а также для покрытия загрузки печи. В случае больных печей необходимо и предпочтительно, чтобы уголь с размеренноерои 0-40 ям вводился в печь вбраснваициииустрояствмоцн/штлневивтическии тов как втот уполь вбрасывается в петь до глубины. равной 80 длины ночи. благодаря чаиУ-долвно достигаться иаисииальлое эаитиое действие. пневматические и вбрасывающие устройства работают с помощью воадуха н располопони у разгрузочного конца речи цпе горелки на наиболее Удаленно от загрузки стороне печи. Крупные угольные чвстипн ровбрвснваотсп вбраснвоюпии и пневнптичоскими устройствами вплоть.до зоны предвариталъвого подогрева врацающеяоп печи. в то время как вводи 8иый в печь через цнопиий сопла горалки Уголь отлагаегсн на эвгруаке печи во второй и третьей стадиях воссталовдения пачн.1 акии образом достигаотся во воен рабочем пространстве печи максимальная залита за счет находящегося на вагруэвр печи угольного слоя. так как для более крупных частиц угля требуется более длительиоа врвня сгорания. кроне того в золе предварительного подогрева и в первой зоне восстановление печи пакодятся многие летучие составиыа чести угля, которые иогут сгореть благоддод дополнительно ааедепн 9 МУ КИсдОрОДУ. ПРИЧ НО ПРОИСХОДИТ ПРО о цесса повторного окислвнмя 3 а счет п. сгорания летучих состевымчестод рогулируетсптемперетУРИМ профиль печи.опри ведсими процооса необходимо,чтобы уголь. потирая добавляется п сирьцвоя спаси, оодерйал как можно иеньпе летучих частей, так как тольпо такии обраеои но 8 иодостигиуть того. чтобы летучие части неиспользованными из покидали рнастес отхо. Акции гааои печь я не загрязнили от ходящий гав. 8 предлагаемом способе соблюдается соотношение с/о более пцпоюммптиаонпм и тротьвй зонах восстановлении пели всегда имеется избыток углерода в расчете на со иатносФера печи всегда содерит 00. 1 оипоратуринд профидв печи может регулироваться благодаря тону. что летучие части угли сигап ится особенно в золе предварительного подогрева и в первои.воие восстаиовпанип. для атол цели воздух н/или кислород червя цввестйую трубку вдуваютсл в аону предарительиого под . догрове и вервуп зону восстановлепил пони. повторного оквсденид уцв обревововншдоя в обои гопак металлически частед не происходит. тав пав на почвой аагрувлопохддптся сплошной уиолъинП.слоф н степень иеталлваации почяоя абгУ 8 и оце очень нееиачнтелъив. дводммий кислород бистро Убивает за счет вторник ротт чил составим настоя хотороо прота 5квот вблизи вагрувочиого отверстия. повидали ярв.уюся.ч. про- Р дист раавщврсодоэщт оеррохрощвото- рай попучаетсв путем епавлеинл.после плавлеиияО 0 грохрои состоит на 20 70 вос.1 вроиа 0.02-10 вас.1 угле
