Способ переработки медно-свинцовых штейнов

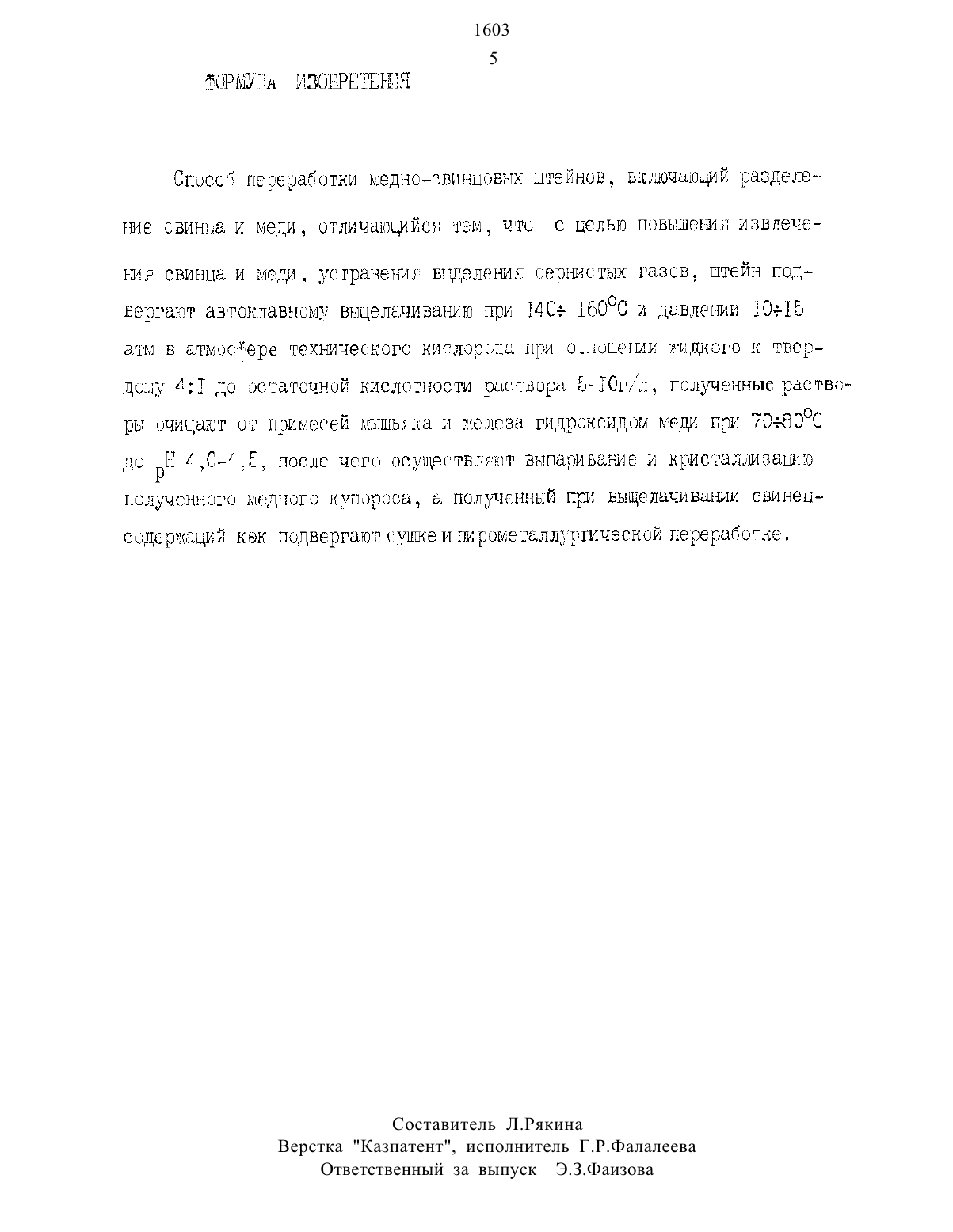

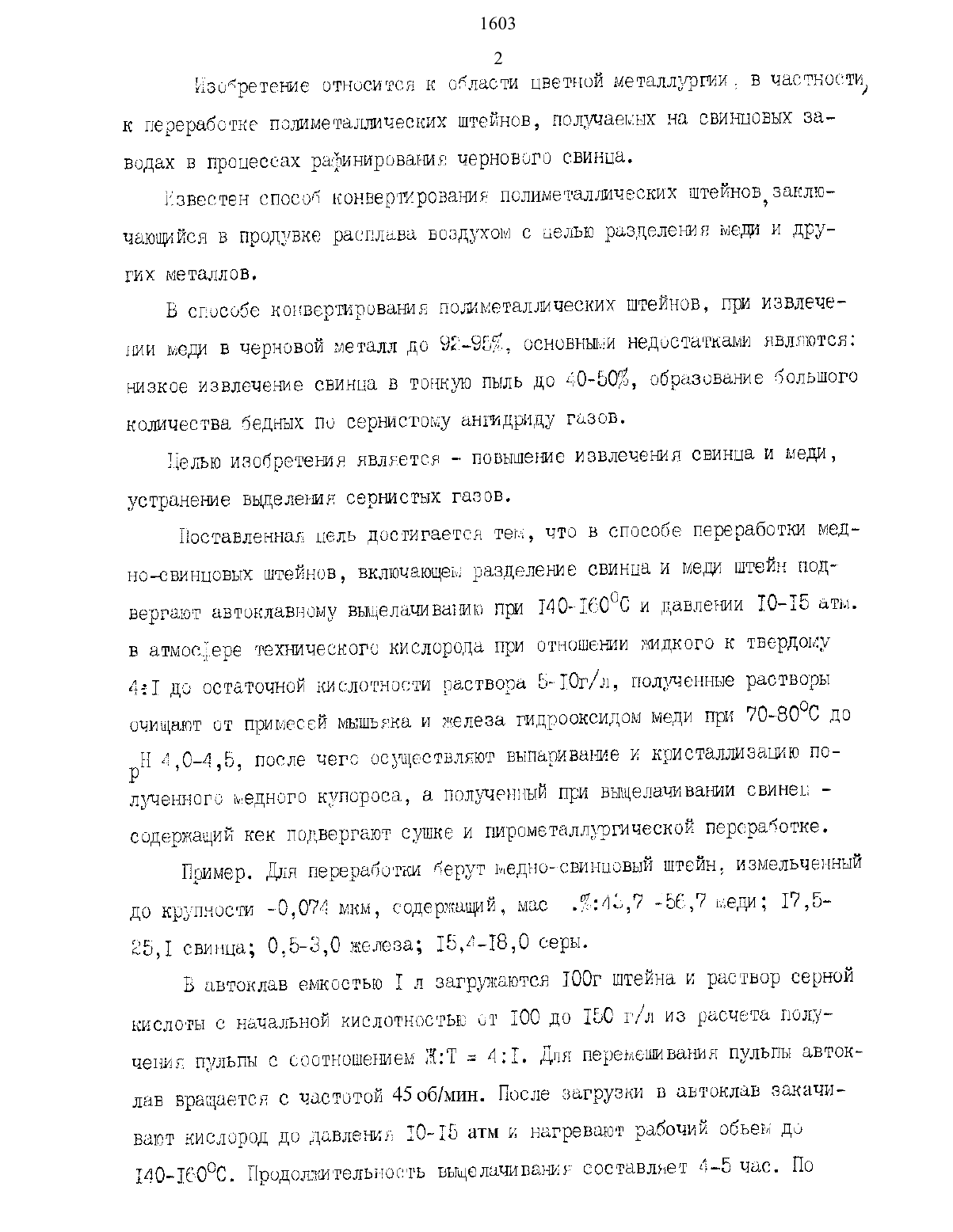

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский национальный технический университет(54) СПОСОБ ПЕРЕРАБОТКИ МЕДН 0 СВИНЦОВЫХ ШТЕЙНОВбыть использовано при переработке модно-свинцовых штейнов.Целью изобретения является повышение извлечении свинца и меди,устранение выделении сернистых газов.Способ переработки медно-свинцовых штейнов включает разделение свинца и меди. Согласно изобретению штейн подвергают автоилавноиу выщелачивании при 140410000 и давлении 10-15 атм в атмосфере технического кислорода при отношении жидкого н твердому 41 до остаточной кислотности раствора 5-10 г/л. Полученные растворы очищают от прииссей мышьяка и железа гидроксидом меди при 70-8000 до ГН 404,5 затеи осуществляют вываривание и кристаллизацию полученного медного купороса, а ШЗЛУЧЭННЪПЙ при ЕЫЩЭШТЭЧИВЭНИИ СВИНЕЦСОДЦОЭЖЕЛЦИЙ КВН ПОДВВрГЗЮТ СУШКЕ Ц.2 иеооретение относитси к области цветной Металлургии в честностик переработке полиметаллических штеинов получаемых но свинцовых ее водах В процессах реринироватшп чернового свинца.известен способ конвертировании полиметаллических штейновеоключеющийсл в продувке расплаве воздухом с целью разделении меди и дру гих металлов.В способе конвертировании полиметаллических штейнов при иввлече нии леди в черновой металл до 9295 основными недостатками нвлпртсн низкое извлечение свинца в тонкую пыль до 40-50, образование большого количестве бедных по сернистону енгидриду гоеов.Целью изобретение является - повышено извлечено свиное и меди,устранение выделенн сернистых газов.поставленное цель достигеетси тем, что в способе переработки медно-свинповых штейнов включающем разделение свинца и меди штейн подт вергеют евтоклевноиу выщелачивании при Т 4 О-ЖООС и давлении 1 О 15 атм. В етмосере технического кислорода при отношении кидкого к твердону 451 до остаточной кислотности раствора Ь 1 Ог/л, полученные растворы очищают от примесей мышьяка и железа гидрооксидои меди при 70-ЭООС до РН 4,0-4,5, после чего осуществляют выныривание и кристаллизацию полученного медного купороса, е полученный при внщелацивани свинец содержащий иек подвергают сушке и пирометоллургической переработке.Пример. Для переработки берут иедно-свинповый Щтейн, измельченный.- . а- А -ч - п ЧОО до ч ччэ . 1. Г г ьислогы с НаЧЛЬНОЙ нислотносгьк от 1 до То тли из ресчсто поили чепил пульпы с соотношением ЖТ з 41. Для перемешивании пульпы овтокь лов врещоетсл с частотой 45 обмин. После погрузки в автоклав закачи воют кислород до ловлено 30-15 атм и негревеют рабочий обьен до14 О 16 ОС. Продолжительность выщелачивании состевлнет 45 чес. По3 оконцани выщелачивания пульпусильтрируют. Раствор сульфита поди подвергают очистке от примесей оксигидролизои а сульфатный иен проммывыют водой и сушат. Полученный сульрытный кек содержит, масЕ 3 56,0 свинца ,4 м 22 меди 1,44,Е иелезеРаствор сульфаты меди содерьОчистку раствора от примесей железа и нншьека проводят оксигидроь лицом при температуре 70-8000. Длг нейтрализации серной кислоты при очистке до рН 4-гъ 5 в раствор доввлвют гидроксид меди И полученную пульпу еэрируют воздухом В течени Спас. После очистки осадок, содерц вещий мышьяк В виде врсенете железе, явлветсн продуктом, выводимым из производства не захоронене.Очищенный раствор сульфата меди выпариваюткрпсстализуют товарный медный купорос имеет состав, пас.Й 241-24,9 меди О,1 О 4 железаО 00 О мышьяка. Условии проведения опытов и результаты приведеныт г кислорода туры н дине вис-Ттуре при Точистне Епеди В ку-сВинпц Вт от. во С 1 пл 1 выЦю-роство ов Тныи кен Е 7 а. 1. т 1 лыч.г/л от прим. 1 й т т т с 5 т о то те со 2,5 91,2 в 5Применение изобретения позволяет по срввнениио с известным способом на 417531 увеличить извлечение меди, на 948 - извлечениеСЗВИНЦа, УШСЪСЛЮЧИТЬ ПОЛНОСТЬЮ ВЫДЭЛЕЪМБ СЭРНИСТЬЖХ ГЭЪЗОВ.
