Устройство для добычи блоков природного камня

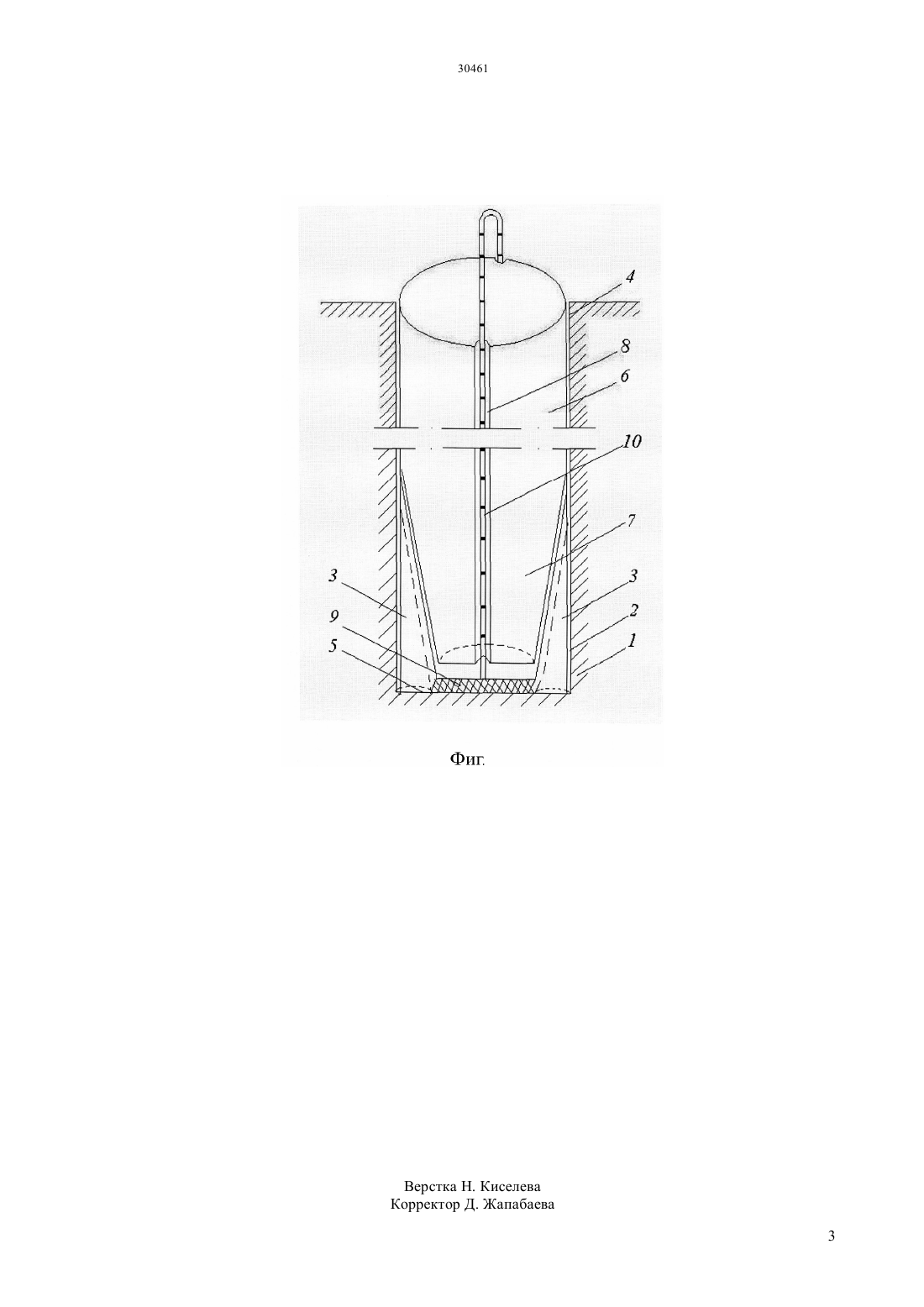

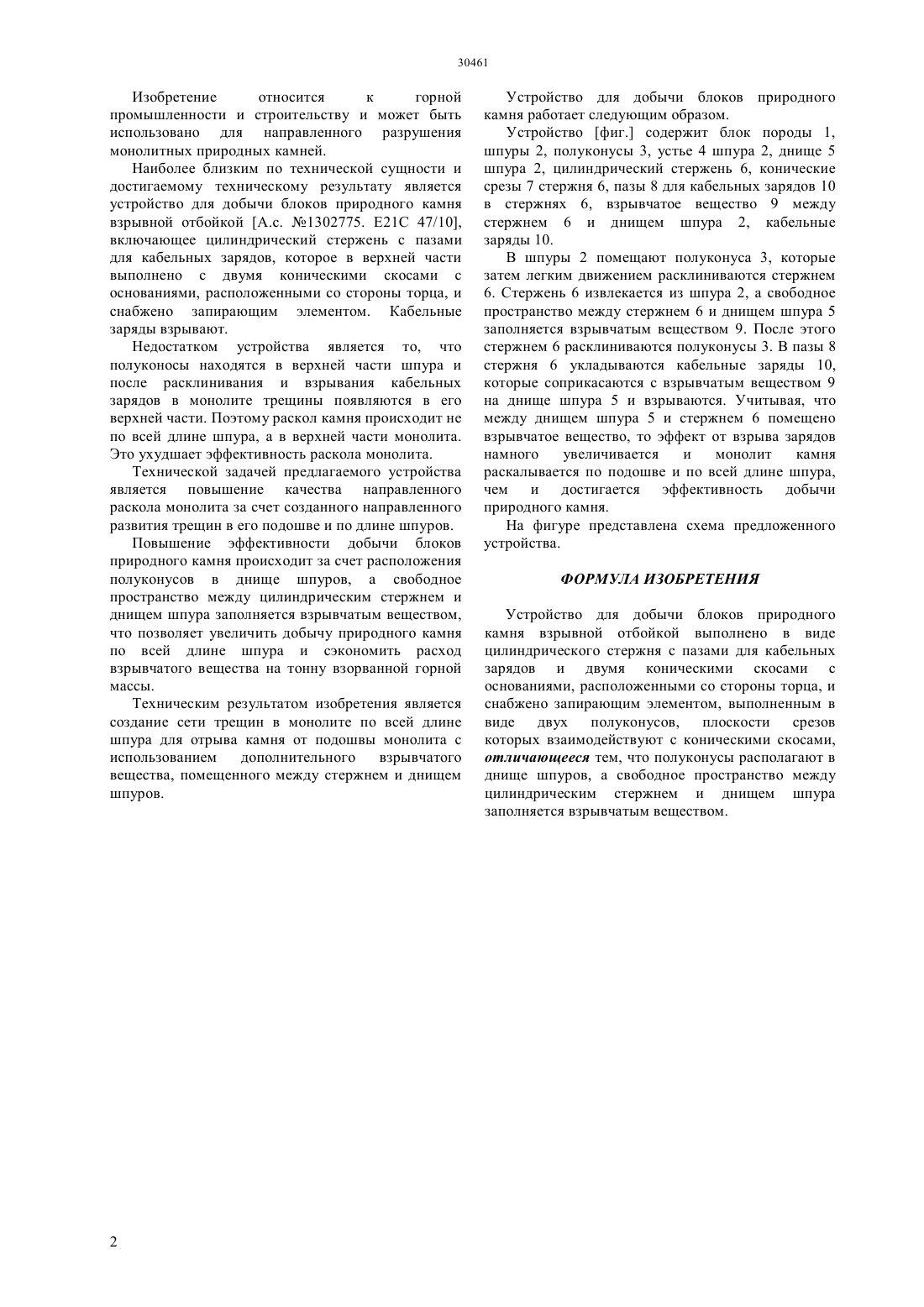

(51) 21 47/10 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей предлагаемого устройства является повышение качества направленного раскола монолита за счет созданного направленного развития трещин в его подошве и по длине шпуров. Повышение эффективности добычи блоков природного камня происходит за счет расположения полуконусов в днище шпуров, помещения взрывчатого вещества между стержнем и днищем шпуров и взрывания кабельных зарядов в шпурах. Техническим результатом изобретения является создание сети трещин в монолите по всей длине шпура для отрыва камня от подошвы монолита с использованием дополнительного взрывчатого вещества, помещенного между стержнем и днищем шпуров.(72) Долгов Петр Васильевич Шевцова Владлена Степановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ДОБЫЧИ БЛОКОВ ПРИРОДНОГО КАМНЯ(57) Изобретение относится к горной промышленности и строительству и может быть использовано для направленного разрушения монолитных природных камней. Изобретение относится к горной промышленности и строительству и может быть использовано для направленного разрушения монолитных природных камней. Наиболее близким по технической сущности и достигаемому техническому результату является устройство для добычи блоков природного камня взрывной отбойкой А.с. 1302775. Е 21 С 47/10,включающее цилиндрический стержень с пазами для кабельных зарядов, которое в верхней части выполнено с двумя коническими скосами с основаниями, расположенными со стороны торца, и снабжено запирающим элементом. Кабельные заряды взрывают. Недостатком устройства является то, что полуконосы находятся в верхней части шпура и после расклинивания и взрывания кабельных зарядов в монолите трещины появляются в его верхней части. Поэтому раскол камня происходит не по всей длине шпура, а в верхней части монолита. Это ухудшает эффективность раскола монолита. Технической задачей предлагаемого устройства является повышение качества направленного раскола монолита за счет созданного направленного развития трещин в его подошве и по длине шпуров. Повышение эффективности добычи блоков природного камня происходит за счет расположения полуконусов в днище шпуров, а свободное пространство между цилиндрическим стержнем и днищем шпура заполняется взрывчатым веществом,что позволяет увеличить добычу природного камня по всей длине шпура и сэкономить расход взрывчатого вещества на тонну взорванной горной массы. Техническим результатом изобретения является создание сети трещин в монолите по всей длине шпура для отрыва камня от подошвы монолита с использованием дополнительного взрывчатого вещества, помещенного между стержнем и днищем шпуров. Устройство для добычи блоков природного камня работает следующим образом. Устройство фиг. содержит блок породы 1,шпуры 2, полуконусы 3, устье 4 шпура 2, днище 5 шпура 2, цилиндрический стержень 6, конические срезы 7 стержня 6, пазы 8 для кабельных зарядов 10 в стержнях 6, взрывчатое вещество 9 между стержнем 6 и днищем шпура 2, кабельные заряды 10. В шпуры 2 помещают полуконуса 3, которые затем легким движением расклиниваются стержнем 6. Стержень 6 извлекается из шпура 2, а свободное пространство между стержнем 6 и днищем шпура 5 заполняется взрывчатым веществом 9. После этого стержнем 6 расклиниваются полуконусы 3. В пазы 8 стержня 6 укладываются кабельные заряды 10,которые соприкасаются с взрывчатым веществом 9 на днище шпура 5 и взрываются. Учитывая, что между днищем шпура 5 и стержнем 6 помещено взрывчатое вещество, то эффект от взрыва зарядов намного увеличивается и монолит камня раскалывается по подошве и по всей длине шпура,чем и достигается эффективность добычи природного камня. На фигуре представлена схема предложенного устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для добычи блоков природного камня взрывной отбойкой выполнено в виде цилиндрического стержня с пазами для кабельных зарядов и двумя коническими скосами с основаниями, расположенными со стороны торца, и снабжено запирающим элементом, выполненным в виде двух полуконусов, плоскости срезов которых взаимодействуют с коническими скосами,отличающееся тем, что полуконусы располагают в днище шпуров, а свободное пространство между цилиндрическим стержнем и днищем шпура заполняется взрывчатым веществом.
