Способ Иноятова Э.А. добычи блочного камня

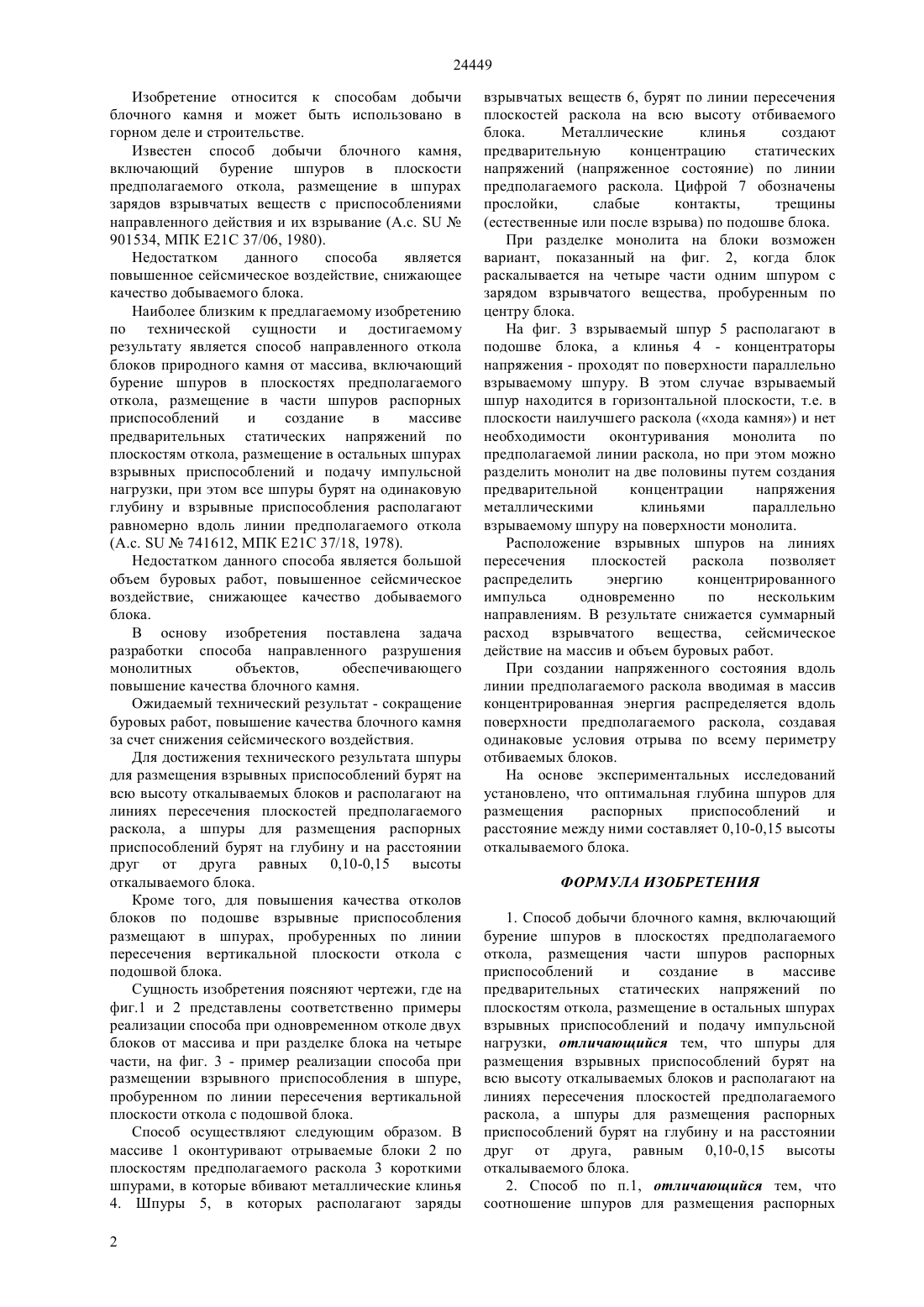

(51) 21 37/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ приспособлений бурят на глубину и на расстоянии друг от друга равными 0,10-0,15 высоты откалываемого блока. Кроме того, для повышения качества отколов блоков по подошве взрывные приспособления размещают в шпурах, пробуренных по линии пересечения вертикальной плоскости откола с подошвой блока. Соотношение шпуров для размещения распорных приспособлений и шпуров для размещения зарядов взрывчатого вещества не должно превышать, 1/15 высоты шпура. Расположение взрывных шпуров на линиях пересечения плоскостей раскола позволяет распределить энергию концентрированного импульса одновременно по нескольким направлениям. В результате снижается суммарный расход взрывчатого вещества, сейсмическое действие на массив и объем буровых работ. При создании напряженного состояния вдоль линии предполагаемого раскола, вводимая в массив концентрированная энергия распределяется вдоль поверхности предполагаемого раскола, создавая одинаковые условия отрыва по всему периметру отбиваемых блоков.(76) Иноятов Эдуард Асатович Тлеугалиев Мурат Николаевич(57) Изобретение относится к способам добычи и обработки блочного камня и может быть использовано в горном деле и строительстве. В основу изобретения поставлена задача разработки способа направленного разрушения монолитных объектов,обеспечивающего повышение качества блочного камня. Ожидаемый технический результат - сокращение буровых работ, повышение качества блочного камня за счет снижения сейсмического воздействия. Для достижения технического результата шпуры для размещения взрывных приспособлений бурят на всю высоту откалываемых блоков и располагают на линиях пересечения плоскостей предполагаемого раскола, а шпуры для размещения распорных 24449 Изобретение относится к способам добычи блочного камня и может быть использовано в горном деле и строительстве. Известен способ добычи блочного камня,включающий бурение шпуров в плоскости предполагаемого откола, размещение в шпурах зарядов взрывчатых веществ с приспособлениями направленного действия и их взрывание (А.с.901534, МПК Е 21 С 37/06, 1980). Недостатком данного способа является повышенное сейсмическое воздействие, снижающее качество добываемого блока. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ направленного откола блоков природного камня от массива, включающий бурение шпуров в плоскостях предполагаемого откола, размещение в части шпуров распорных приспособлений и создание в массиве предварительных статических напряжений по плоскостям откола, размещение в остальных шпурах взрывных приспособлений и подачу импульсной нагрузки, при этом все шпуры бурят на одинаковую глубину и взрывные приспособления располагают равномерно вдоль линии предполагаемого откола(А.с.741612, МПК Е 21 С 37/18, 1978). Недостатком данного способа является большой объем буровых работ, повышенное сейсмическое воздействие, снижающее качество добываемого блока. В основу изобретения поставлена задача разработки способа направленного разрушения монолитных объектов,обеспечивающего повышение качества блочного камня. Ожидаемый технический результат - сокращение буровых работ, повышение качества блочного камня за счет снижения сейсмического воздействия. Для достижения технического результата шпуры для размещения взрывных приспособлений бурят на всю высоту откалываемых блоков и располагают на линиях пересечения плоскостей предполагаемого раскола, а шпуры для размещения распорных приспособлений бурят на глубину и на расстоянии друг от друга равных 0,10-0,15 высоты откалываемого блока. Кроме того, для повышения качества отколов блоков по подошве взрывные приспособления размещают в шпурах, пробуренных по линии пересечения вертикальной плоскости откола с подошвой блока. Сущность изобретения поясняют чертежи, где на фиг.1 и 2 представлены соответственно примеры реализации способа при одновременном отколе двух блоков от массива и при разделке блока на четыре части, на фиг. 3 - пример реализации способа при размещении взрывного приспособления в шпуре,пробуренном по линии пересечения вертикальной плоскости откола с подошвой блока. Способ осуществляют следующим образом. В массиве 1 оконтуривают отрываемые блоки 2 по плоскостям предполагаемого раскола 3 короткими шпурами, в которые вбивают металлические клинья 4. Шпуры 5, в которых располагают заряды 2 взрывчатых веществ 6, бурят по линии пересечения плоскостей раскола на всю высоту отбиваемого блока. Металлические клинья создают предварительную концентрацию статических напряжений (напряженное состояние) по линии предполагаемого раскола. Цифрой 7 обозначены прослойки,слабые контакты,трещины(естественные или после взрыва) по подошве блока. При разделке монолита на блоки возможен вариант, показанный на фиг. 2, когда блок раскалывается на четыре части одним шпуром с зарядом взрывчатого вещества, пробуренным по центру блока. На фиг. 3 взрываемый шпур 5 располагают в подошве блока, а клинья 4 - концентраторы напряжения - проходят по поверхности параллельно взрываемому шпуру. В этом случае взрываемый шпур находится в горизонтальной плоскости, т.е. в плоскости наилучшего раскола (хода камня) и нет необходимости оконтуривания монолита по предполагаемой линии раскола, но при этом можно разделить монолит на две половины путем создания предварительной концентрации напряжения металлическими клиньями параллельно взрываемому шпуру на поверхности монолита. Расположение взрывных шпуров на линиях пересечения плоскостей раскола позволяет распределить энергию концентрированного импульса одновременно по нескольким направлениям. В результате снижается суммарный расход взрывчатого вещества, сейсмическое действие на массив и объем буровых работ. При создании напряженного состояния вдоль линии предполагаемого раскола вводимая в массив концентрированная энергия распределяется вдоль поверхности предполагаемого раскола, создавая одинаковые условия отрыва по всему периметру отбиваемых блоков. На основе экспериментальных исследований установлено, что оптимальная глубина шпуров для размещения распорных приспособлений и расстояние между ними составляет 0,10-0,15 высоты откалываемого блока. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ добычи блочного камня, включающий бурение шпуров в плоскостях предполагаемого откола, размещения части шпуров распорных приспособлений и создание в массиве предварительных статических напряжений по плоскостям откола, размещение в остальных шпурах взрывных приспособлений и подачу импульсной нагрузки, отличающийся тем, что шпуры для размещения взрывных приспособлений бурят на всю высоту откалываемых блоков и располагают на линиях пересечения плоскостей предполагаемого раскола, а шпуры для размещения распорных приспособлений бурят на глубину и на расстоянии друг от друга, равным 0,10-0,15 высоты откалываемого блока. 2. Способ по п.1, отличающийся тем, что соотношение шпуров для размещения распорных 24449 приспособлений и шпуров для размещения зарядов взрывчатых веществ не должно превышать 1/15 высоты шпура. 3. Способ по п.1, отличающийся тем, что взрывные приспособления размещают в шпурах,пробуренных по линии пересечения вертикальной плоскости откола с подошвой блока.
