Почвообрабатывающее орудие

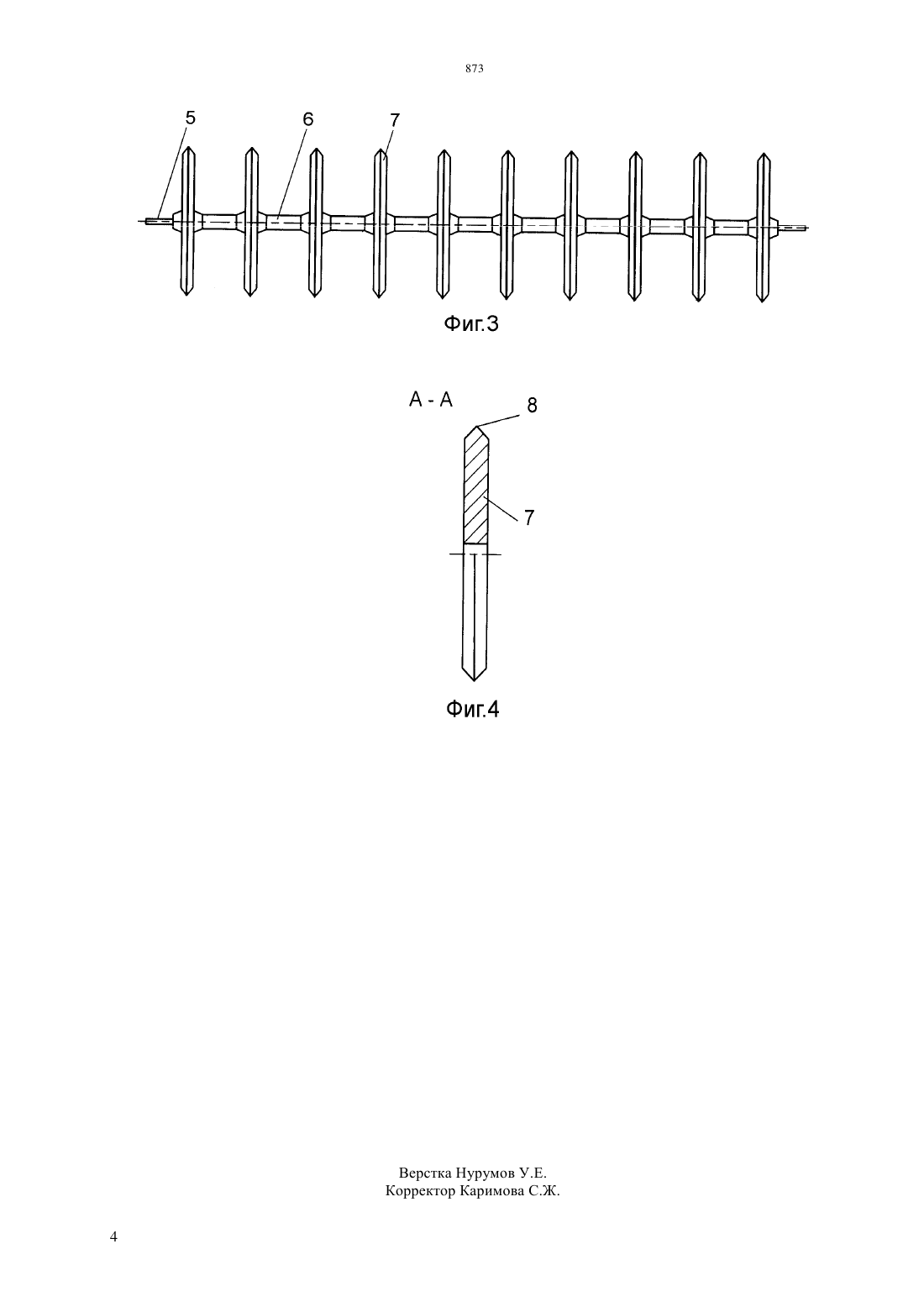

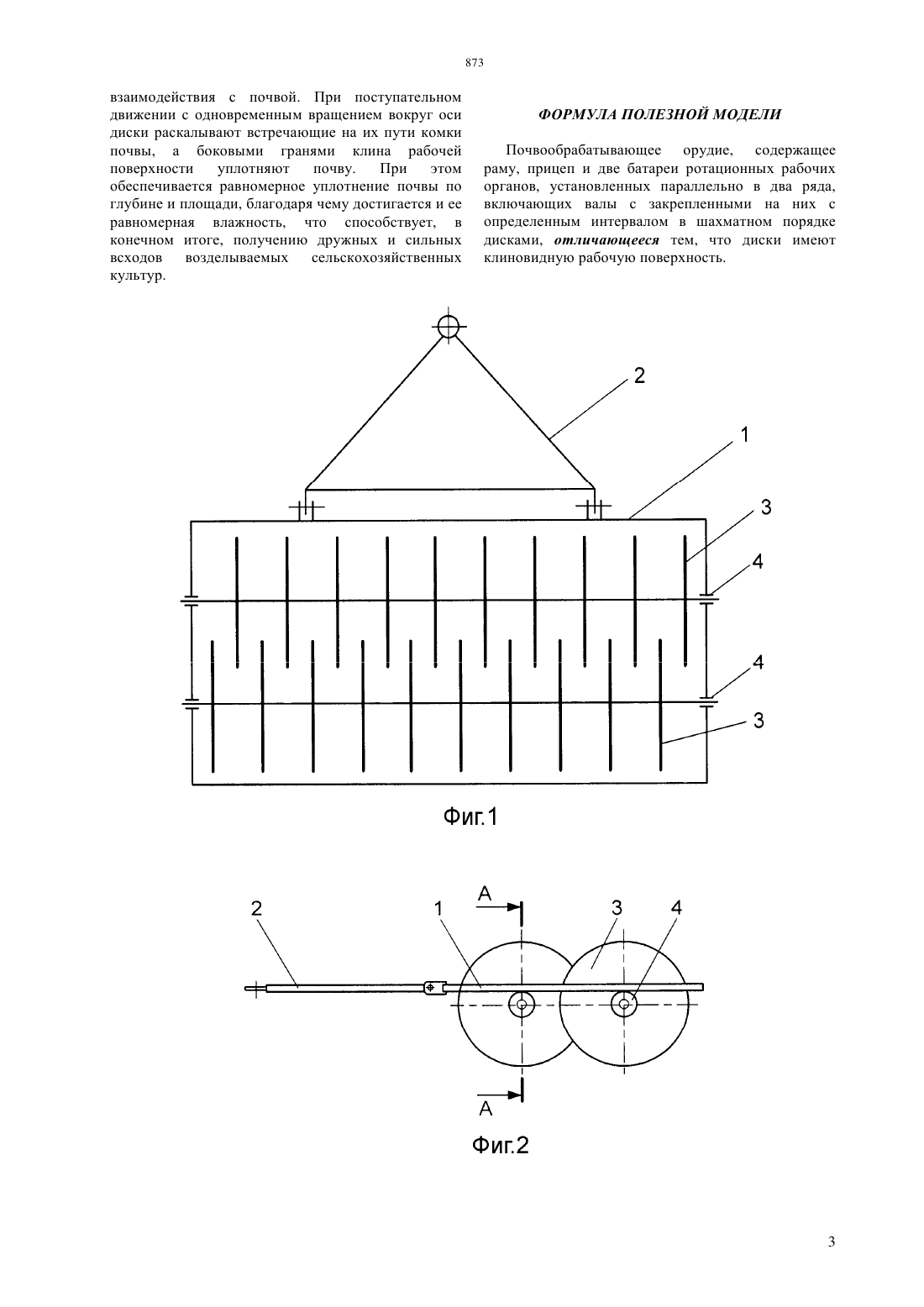

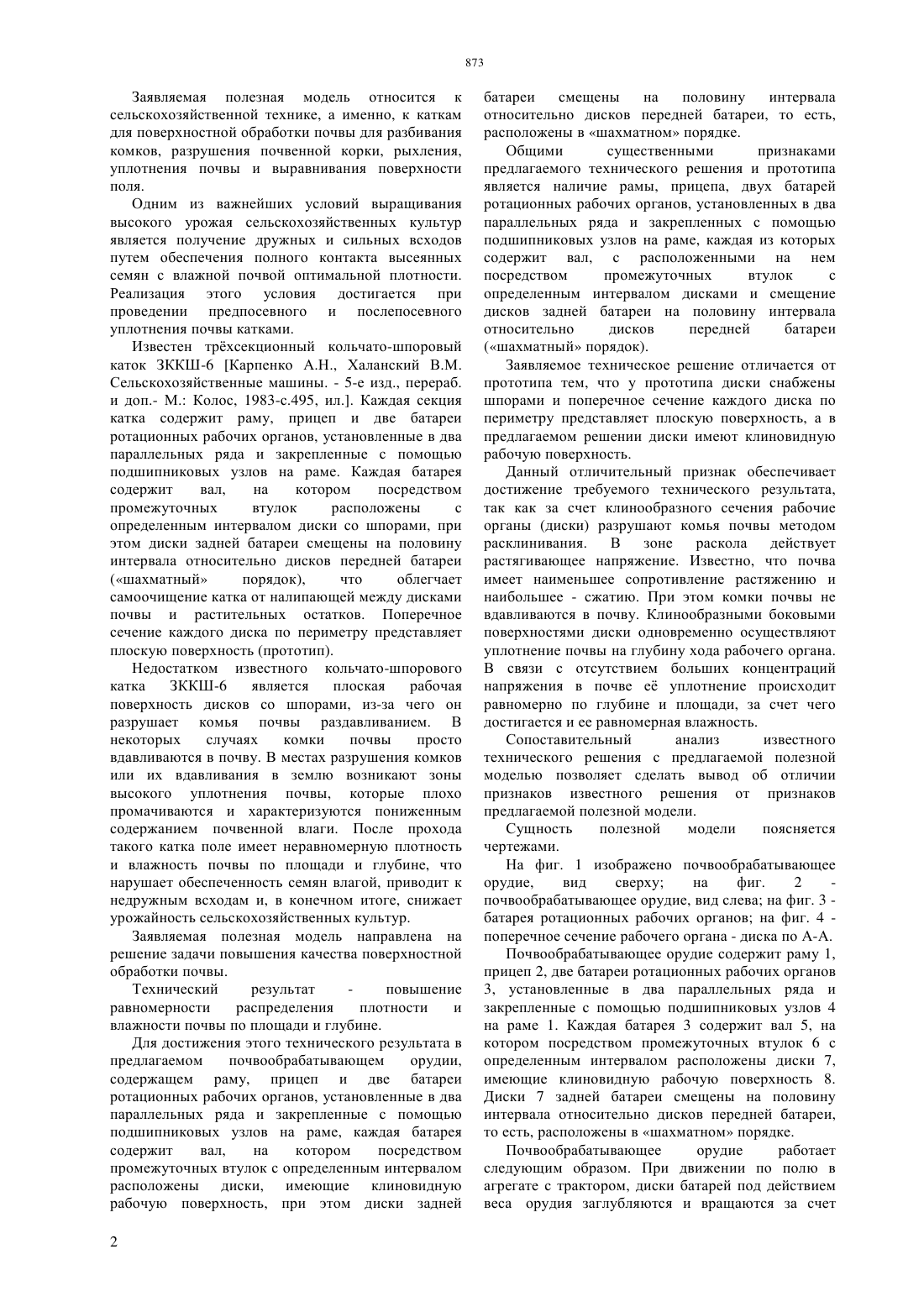

(51) 01 21/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ комков, разрушения почвенной корки, рыхления,уплотнения почвы и выравнивания поверхности поля. Почвообрабатывающее орудие содержит раму,прицеп, две батареи ротационных рабочих органов,установленные в два параллельных ряда и закрепленные с помощью подшипниковых узлов на раме. Каждая батарея содержит вал, на котором посредством промежуточных втулок с определенным интервалом расположены диски,причем диски задней батареи смещены на половину интервала относительно дисков передней батареи,то есть, расположены в шахматном порядке. Каждый диск имеет клиновидную рабочую поверхность. Данный отличительный признак обеспечивает достижение требуемого технического результата повышение равномерности распределения плотности и влажности почвы по площади и глубине.(72) Магажанов Марат Загримович Астафьев Владимир Леонидович Гайфуллин Гаяз Закирович Курач Александр Александрович Мамедов Микаил Мурад-оглы Жуков Николай Максимович Золотухин Евгений Александрович Мышковец Владимир Иосифович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Заявляемая полезная модель относится к сельскохозяйственной технике, а именно, к каткам для поверхностной обработки почвы для разбивания Заявляемая полезная модель относится к сельскохозяйственной технике, а именно, к каткам для поверхностной обработки почвы для разбивания комков, разрушения почвенной корки, рыхления,уплотнения почвы и выравнивания поверхности поля. Одним из важнейших условий выращивания высокого урожая сельскохозяйственных культур является получение дружных и сильных всходов путем обеспечения полного контакта высеянных семян с влажной почвой оптимальной плотности. Реализация этого условия достигается при проведении предпосевного и послепосевного уплотнения почвы катками. Известен трхсекционный кольчато-шпоровый каток ЗККШ-6 Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - 5-е изд., перераб. и доп.- М. Колос, 1983-с.495, ил Каждая секция катка содержит раму, прицеп и две батареи ротационных рабочих органов, установленные в два параллельных ряда и закрепленные с помощью подшипниковых узлов на раме. Каждая батарея содержит вал,на котором посредством промежуточных втулок расположены с определенным интервалом диски со шпорами, при этом диски задней батареи смещены на половину интервала относительно дисков передней батареи(шахматный порядок),что облегчает самоочищение катка от налипающей между дисками почвы и растительных остатков. Поперечное сечение каждого диска по периметру представляет плоскую поверхность (прототип). Недостатком известного кольчато-шпорового катка ЗККШ-6 является плоская рабочая поверхность дисков со шпорами, из-за чего он разрушает комья почвы раздавливанием. В некоторых случаях комки почвы просто вдавливаются в почву. В местах разрушения комков или их вдавливания в землю возникают зоны высокого уплотнения почвы, которые плохо промачиваются и характеризуются пониженным содержанием почвенной влаги. После прохода такого катка поле имеет неравномерную плотность и влажность почвы по площади и глубине, что нарушает обеспеченность семян влагой, приводит к недружным всходам и, в конечном итоге, снижает урожайность сельскохозяйственных культур. Заявляемая полезная модель направлена на решение задачи повышения качества поверхностной обработки почвы. Технический результат повышение равномерности распределения плотности и влажности почвы по площади и глубине. Для достижения этого технического результата в предлагаемом почвообрабатывающем орудии,содержащем раму, прицеп и две батареи ротационных рабочих органов, установленные в два параллельных ряда и закрепленные с помощью подшипниковых узлов на раме, каждая батарея содержит вал,на котором посредством промежуточных втулок с определенным интервалом расположены диски, имеющие клиновидную рабочую поверхность, при этом диски задней 2 батареи смещены на половину интервала относительно дисков передней батареи, то есть,расположены в шахматном порядке. Общими существенными признаками предлагаемого технического решения и прототипа является наличие рамы, прицепа, двух батарей ротационных рабочих органов, установленных в два параллельных ряда и закрепленных с помощью подшипниковых узлов на раме, каждая из которых содержит вал, с расположенными на нем посредством промежуточных втулок с определенным интервалом дисками и смещение дисков задней батареи на половину интервала относительно дисков передней батареи(шахматный порядок). Заявляемое техническое решение отличается от прототипа тем, что у прототипа диски снабжены шпорами и поперечное сечение каждого диска по периметру представляет плоскую поверхность, а в предлагаемом решении диски имеют клиновидную рабочую поверхность. Данный отличительный признак обеспечивает достижение требуемого технического результата,так как за счет клинообразного сечения рабочие органы (диски) разрушают комья почвы методом расклинивания. В зоне раскола действует растягивающее напряжение. Известно, что почва имеет наименьшее сопротивление растяжению и наибольшее - сжатию. При этом комки почвы не вдавливаются в почву. Клинообразными боковыми поверхностями диски одновременно осуществляют уплотнение почвы на глубину хода рабочего органа. В связи с отсутствием больших концентраций напряжения в почве е уплотнение происходит равномерно по глубине и площади, за счет чего достигается и ее равномерная влажность. Сопоставительный анализ известного технического решения с предлагаемой полезной моделью позволяет сделать вывод об отличии признаков известного решения от признаков предлагаемой полезной модели. Сущность полезной модели поясняется чертежами. На фиг. 1 изображено почвообрабатывающее орудие,вид сверху на фиг. 2 почвообрабатывающее орудие, вид слева на фиг. 3 батарея ротационных рабочих органов на фиг. 4 поперечное сечение рабочего органа - диска по А-А. Почвообрабатывающее орудие содержит раму 1,прицеп 2, две батареи ротационных рабочих органов 3, установленные в два параллельных ряда и закрепленные с помощью подшипниковых узлов 4 на раме 1. Каждая батарея 3 содержит вал 5, на котором посредством промежуточных втулок 6 с определенным интервалом расположены диски 7,имеющие клиновидную рабочую поверхность 8. Диски 7 задней батареи смещены на половину интервала относительно дисков передней батареи,то есть, расположены в шахматном порядке. Почвообрабатывающее орудие работает следующим образом. При движении по полю в агрегате с трактором, диски батарей под действием веса орудия заглубляются и вращаются за счет взаимодействия с почвой. При поступательном движении с одновременным вращением вокруг оси диски раскалывают встречающие на их пути комки почвы, а боковыми гранями клина рабочей поверхности уплотняют почву. При этом обеспечивается равномерное уплотнение почвы по глубине и площади, благодаря чему достигается и ее равномерная влажность, что способствует, в конечном итоге, получению дружных и сильных всходов возделываемых сельскохозяйственных культур. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Почвообрабатывающее орудие, содержащее раму, прицеп и две батареи ротационных рабочих органов, установленных параллельно в два ряда,включающих валы с закрепленными на них с определенным интервалом в шахматном порядке дисками, отличающееся тем, что диски имеют клиновидную рабочую поверхность.
