Почвообрабатывающее орудие

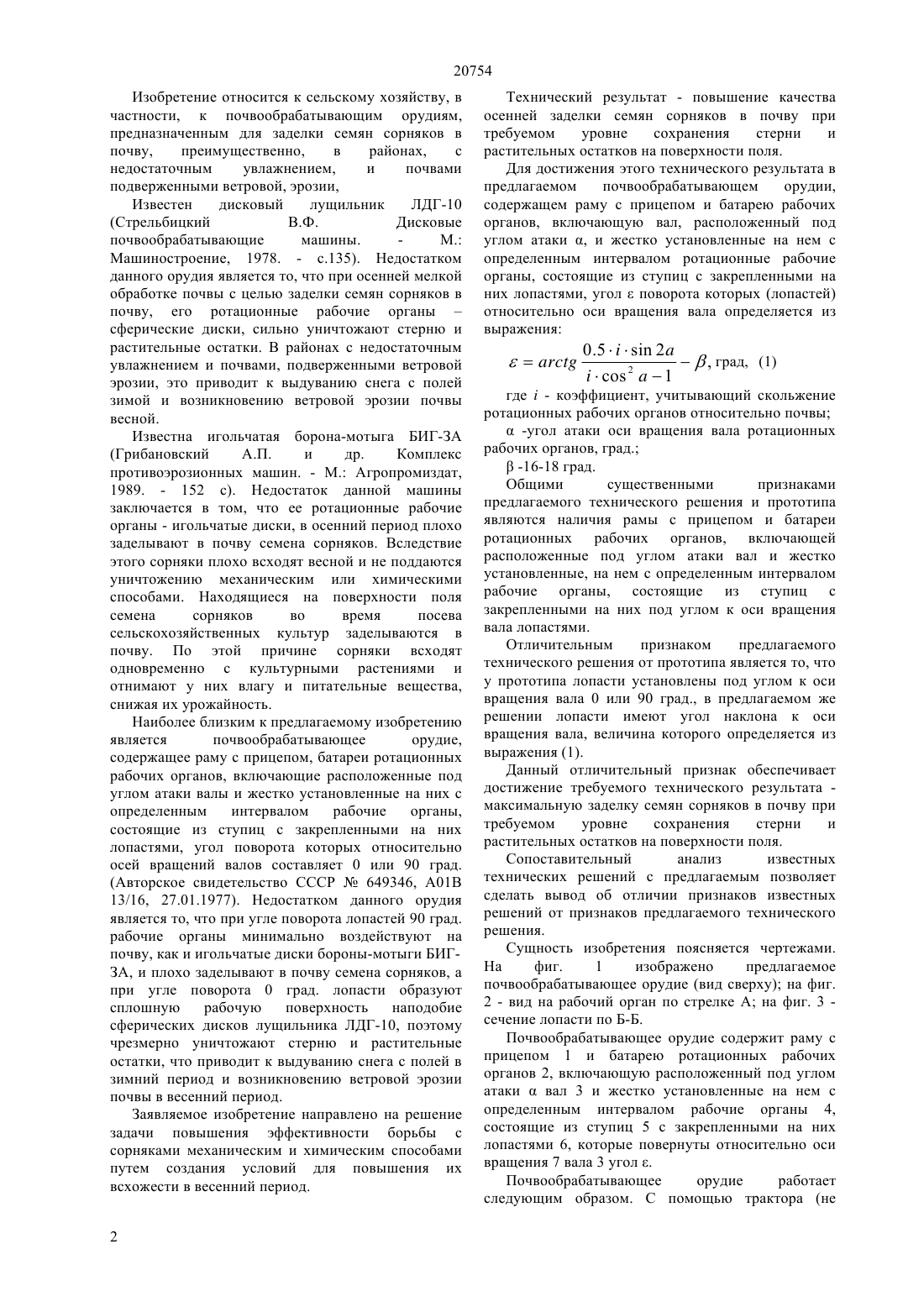

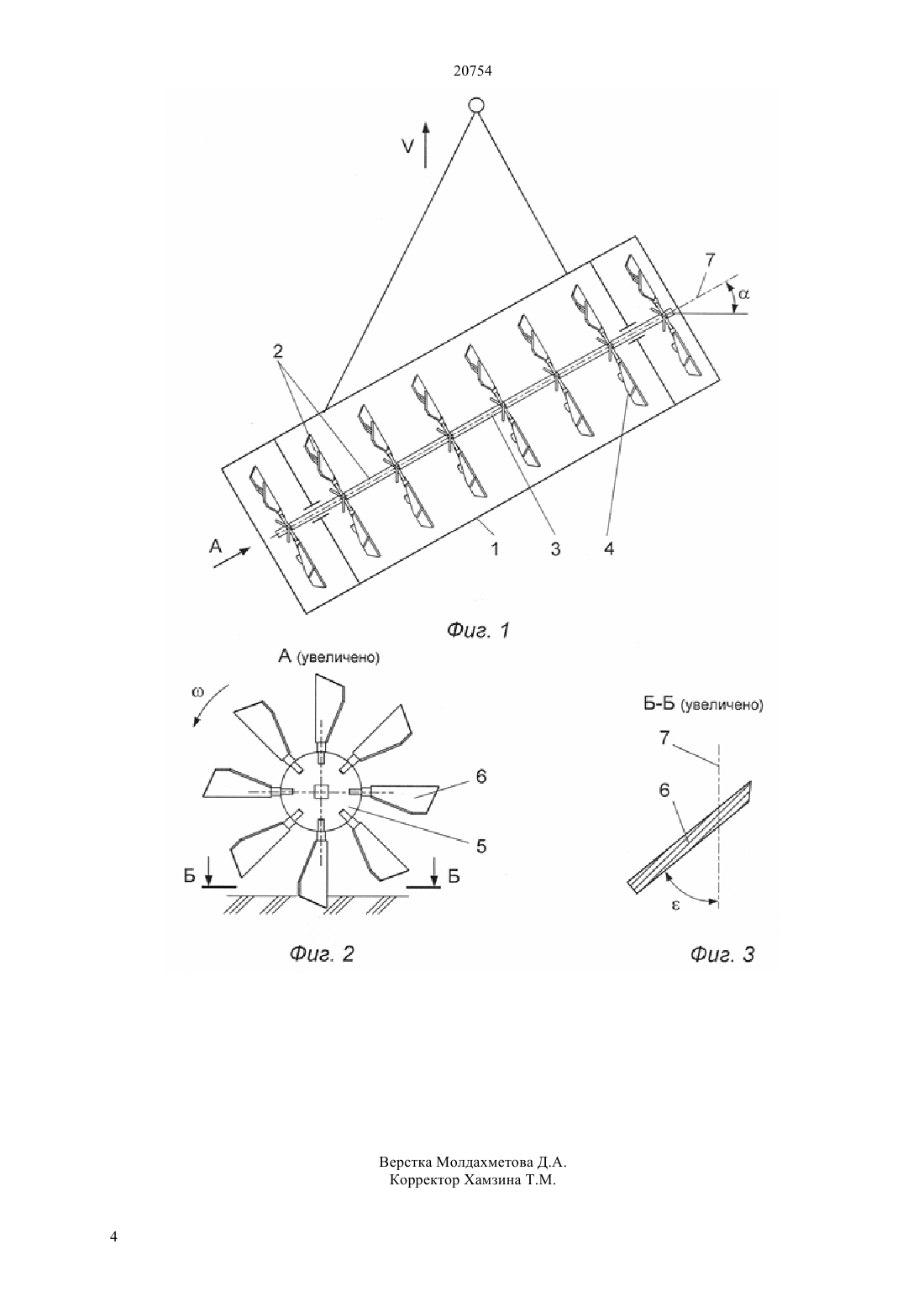

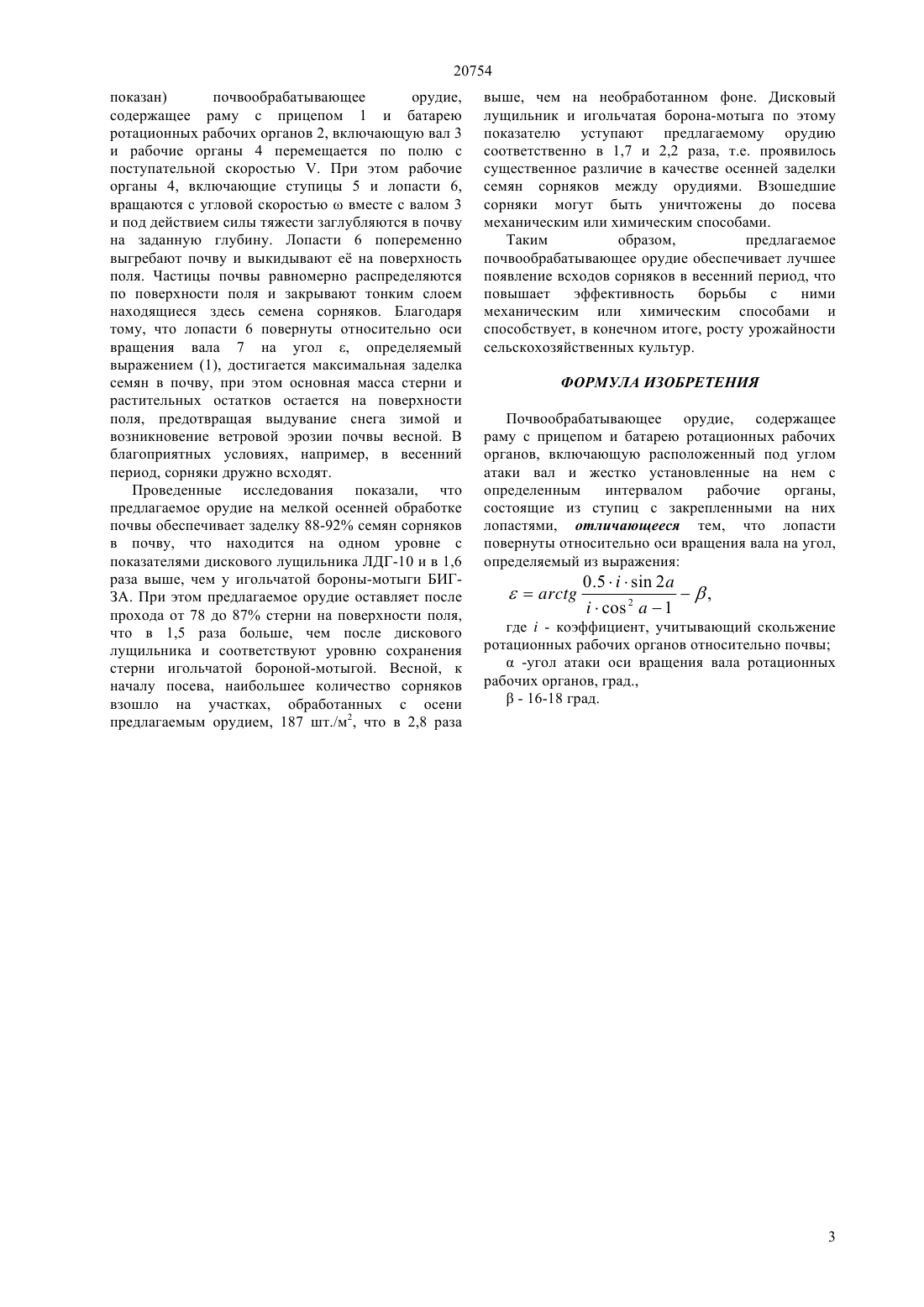

(51) 01 21/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Почвообрабатывающее орудие содержит раму с прицепом и батарею ротационных рабочих органов,включающую расположенный под углом атаки вал и жестко установленные на нем с определенным интервалом рабочие органы, состоящие из ступиц с закрепленными на них лопастями, которые повернуты относительно оси вращения вала на угол, величина которого определяется из выражения где- коэффициент, учитывающий скольжение ротационных рабочих органов относительно почвы- угол атаки оси вращения вала ротационных рабочих органов, град.- 16-18 град. Данный отличительный признак обеспечивает достижение требуемого технического результата повышение качества заделки семян сорняков в почву при требуемом уровне сохранения стерни и растительных остатков на поверхности поля.(72) Гайфуллин Гаяз Закирович Курач Александр Александрович Деревяшкин Андрей Петрович Вологин Василий Николаевич Лежнв Юрий Фдорович Семибаламут Александр Викторович Дядюченко Александр Федорович(56) Авторское свидетельство СССР 649346,А 01 В 13/16, 1977(57) Изобретение относится к сельскому хозяйству,в частности, к почвообрабатывающим орудиям,предназначенным для заделки семян сорняков в почву,преимущественно,в районах с недостаточным увлажнением и почвами,подверженными ветровой эрозии. 20754 Изобретение относится к сельскому хозяйству, в частности, к почвообрабатывающим орудиям,предназначенным для заделки семян сорняков в почву,преимущественно,в районах,с недостаточным увлажнением,и почвами подверженными ветровой, эрозии,Известен дисковый лущильник ЛДГ-10(Стрельбицкий В.Ф. Дисковые почвообрабатывающие машины. М. Машиностроение, 1978. - с.135). Недостатком данного орудия является то, что при осенней мелкой обработке почвы с целью заделки семян сорняков в почву, его ротационные рабочие органысферические диски, сильно уничтожают стерню и растительные остатки. В районах с недостаточным увлажнением и почвами, подверженными ветровой эрозии, это приводит к выдуванию снега с полей зимой и возникновению ветровой эрозии почвы весной. Известна игольчатая борона-мотыга БИГ-ЗА(Грибановский А.П. и др. Комплекс противоэрозионных машин. - М. Агропромиздат,1989. - 152 с). Недостаток данной машины заключается в том, что ее ротационные рабочие органы - игольчатые диски, в осенний период плохо заделывают в почву семена сорняков. Вследствие этого сорняки плохо всходят весной и не поддаются уничтожению механическим или химическими способами. Находящиеся на поверхности поля семена сорняков во время посева сельскохозяйственных культур заделываются в почву. По этой причине сорняки всходят одновременно с культурными растениями и отнимают у них влагу и питательные вещества,снижая их урожайность. Наиболее близким к предлагаемому изобретению является почвообрабатывающее орудие,содержащее раму с прицепом, батареи ротационных рабочих органов, включающие расположенные под углом атаки валы и жестко установленные на них с определенным интервалом рабочие органы,состоящие из ступиц с закрепленными на них лопастями, угол поворота которых относительно осей вращений валов составляет 0 или 90 град.(Авторское свидетельство СССР 649346, А 01 В 13/16, 27.01.1977). Недостатком данного орудия является то, что при угле поворота лопастей 90 град. рабочие органы минимально воздействуют на почву, как и игольчатые диски бороны-мотыги БИГЗА, и плохо заделывают в почву семена сорняков, а при угле поворота 0 град. лопасти образуют сплошную рабочую поверхность наподобие сферических дисков лущильника ЛДГ-10, поэтому чрезмерно уничтожают стерню и растительные остатки, что приводит к выдуванию снега с полей в зимний период и возникновению ветровой эрозии почвы в весенний период. Заявляемое изобретение направлено на решение задачи повышения эффективности борьбы с сорняками механическим и химическим способами путем создания условий для повышения их всхожести в весенний период. 2 Технический результат - повышение качества осенней заделки семян сорняков в почву при требуемом уровне сохранения стерни и растительных остатков на поверхности поля. Для достижения этого технического результата в предлагаемом почвообрабатывающем орудии,содержащем раму с прицепом и батарею рабочих органов, включающую вал, расположенный под углом атаки , и жестко установленные на нем с определенным интервалом ротационные рабочие органы, состоящие из ступиц с закрепленными на них лопастями, уголповорота которых (лопастей) относительно оси вращения вала определяется из выражения где- коэффициент, учитывающий скольжение ротационных рабочих органов относительно почвы-угол атаки оси вращения вала ротационных рабочих органов, град.-16-18 град. Общими существенными признаками предлагаемого технического решения и прототипа являются наличия рамы с прицепом и батареи ротационных рабочих органов, включающей расположенные под углом атаки вал и жестко установленные, на нем с определенным интервалом рабочие органы, состоящие из ступиц с закрепленными на них под углом к оси вращения вала лопастями. Отличительным признаком предлагаемого технического решения от прототипа является то, что у прототипа лопасти установлены под углом к оси вращения вала 0 или 90 град., в предлагаемом же решении лопасти имеют угол наклона к оси вращения вала, величина которого определяется из выражения (1). Данный отличительный признак обеспечивает достижение требуемого технического результата максимальную заделку семян сорняков в почву при требуемом уровне сохранения стерни и растительных остатков на поверхности поля. Сопоставительный анализ известных технических решений с предлагаемым позволяет сделать вывод об отличии признаков известных решений от признаков предлагаемого технического решения. Сущность изобретения поясняется чертежами. На фиг. 1 изображено предлагаемое почвообрабатывающее орудие (вид сверху) на фиг. 2 - вид на рабочий орган по стрелке А на фиг. 3 сечение лопасти по Б-Б. Почвообрабатывающее орудие содержит раму с прицепом 1 и батарею ротационных рабочих органов 2, включающую расположенный под углом атакивал 3 и жестко установленные на нем с определенным интервалом рабочие органы 4,состоящие из ступиц 5 с закрепленными на них лопастями 6, которые повернуты относительно оси вращения 7 вала 3 угол . Почвообрабатывающее орудие работает следующим образом. С помощью трактора (не 20754 показан) почвообрабатывающее орудие,содержащее раму с прицепом 1 и батарею ротационных рабочих органов 2, включающую вал 3 и рабочие органы 4 перемещается по полю с поступательной скоростью . При этом рабочие органы 4, включающие ступицы 5 и лопасти 6,вращаются с угловой скоростьювместе с валом 3 и под действием силы тяжести заглубляются в почву на заданную глубину. Лопасти 6 попеременно выгребают почву и выкидывают е на поверхность поля. Частицы почвы равномерно распределяются по поверхности поля и закрывают тонким слоем находящиеся здесь семена сорняков. Благодаря тому, что лопасти 6 повернуты относительно оси вращения вала 7 на угол , определяемый выражением (1), достигается максимальная заделка семян в почву, при этом основная масса стерни и растительных остатков остается на поверхности поля, предотвращая выдувание снега зимой и возникновение ветровой эрозии почвы весной. В благоприятных условиях, например, в весенний период, сорняки дружно всходят. Проведенные исследования показали, что предлагаемое орудие на мелкой осенней обработке почвы обеспечивает заделку 88-92 семян сорняков в почву, что находится на одном уровне с показателями дискового лущильника ЛДГ-10 и в 1,6 раза выше, чем у игольчатой бороны-мотыги БИГЗА. При этом предлагаемое орудие оставляет после прохода от 78 до 87 стерни на поверхности поля,что в 1,5 раза больше, чем после дискового лущильника и соответствуют уровню сохранения стерни игольчатой бороной-мотыгой. Весной, к началу посева, наибольшее количество сорняков взошло на участках, обработанных с осени предлагаемым орудием, 187 шт./м 2, что в 2,8 раза выше, чем на необработанном фоне. Дисковый лущильник и игольчатая борона-мотыга по этому показателю уступают предлагаемому орудию соответственно в 1,7 и 2,2 раза, т.е. проявилось существенное различие в качестве осенней заделки семян сорняков между орудиями. Взошедшие сорняки могут быть уничтожены до посева механическим или химическим способами. Таким образом,предлагаемое почвообрабатывающее орудие обеспечивает лучшее появление всходов сорняков в весенний период, что повышает эффективность борьбы с ними механическим или химическим способами и способствует, в конечном итоге, росту урожайности сельскохозяйственных культур. ФОРМУЛА ИЗОБРЕТЕНИЯ Почвообрабатывающее орудие, содержащее раму с прицепом и батарею ротационных рабочих органов, включающую расположенный под углом атаки вал и жестко установленные на нем с определенным интервалом рабочие органы,состоящие из ступиц с закрепленными на них лопастями, отличающееся тем, что лопасти повернуты относительно оси вращения вала на угол,определяемый из выражения где- коэффициент, учитывающий скольжение ротационных рабочих органов относительно почвы-угол атаки оси вращения вала ротационных рабочих органов, град., - 16-18 град.
