Устройство для нагрева битума

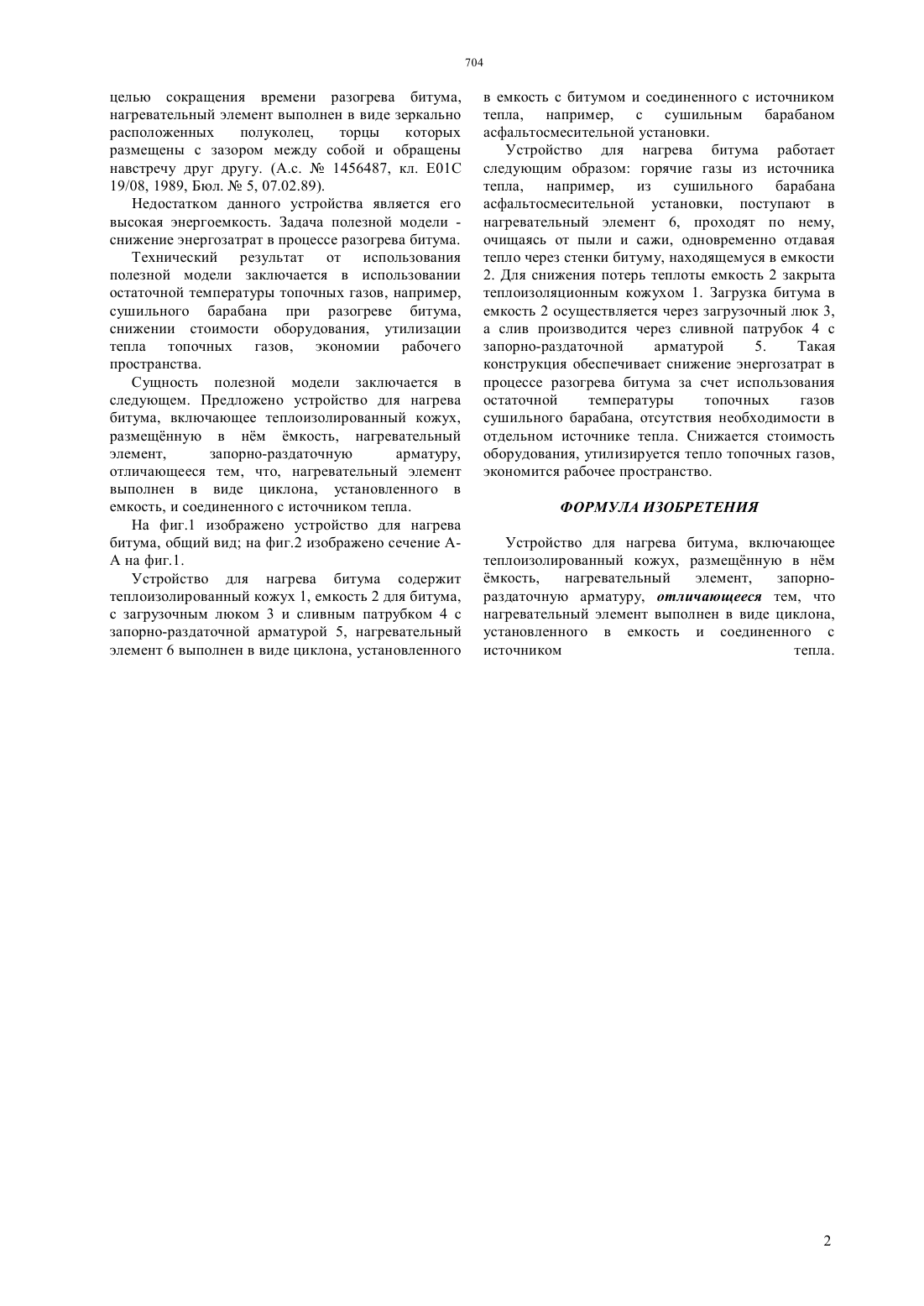

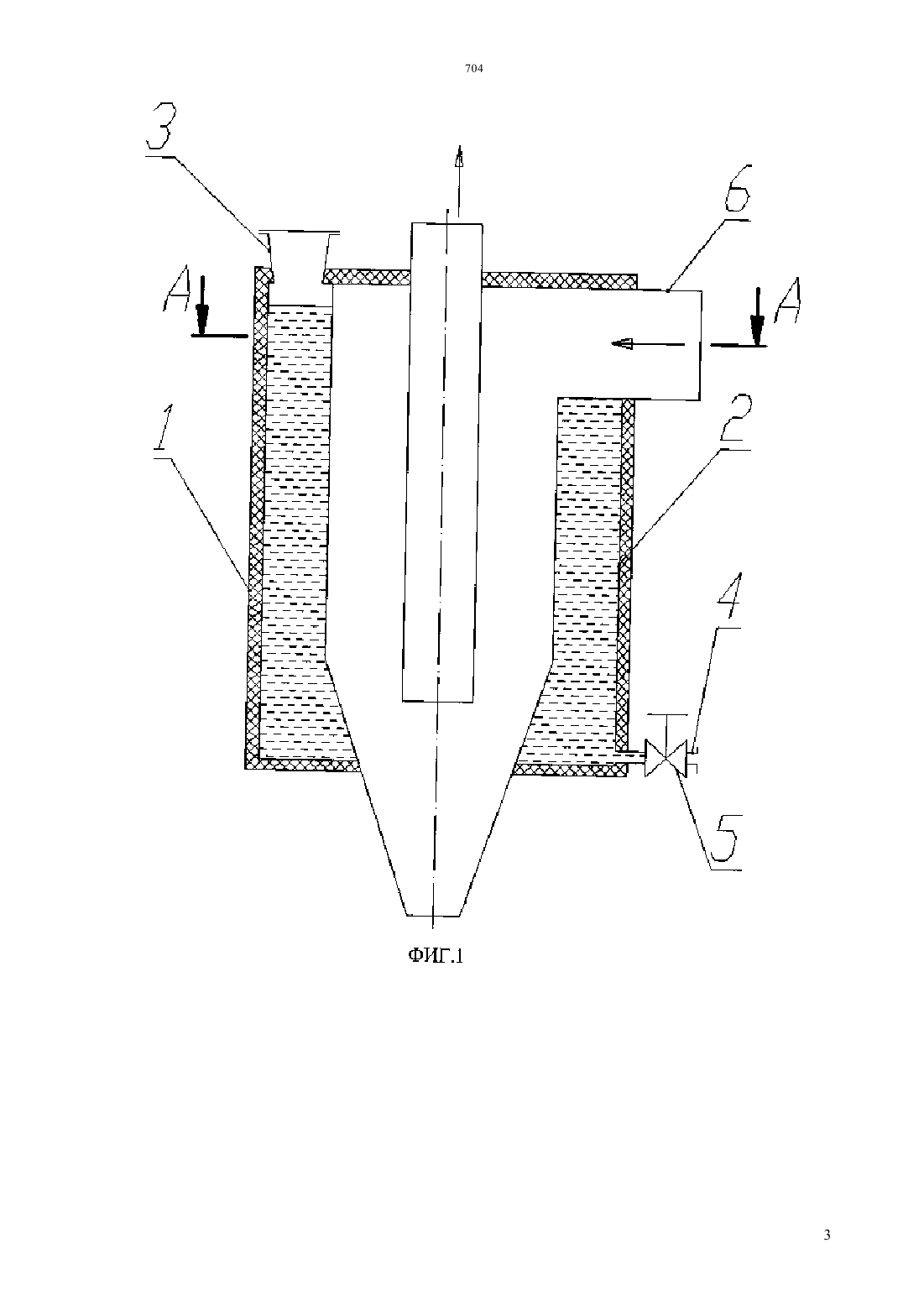

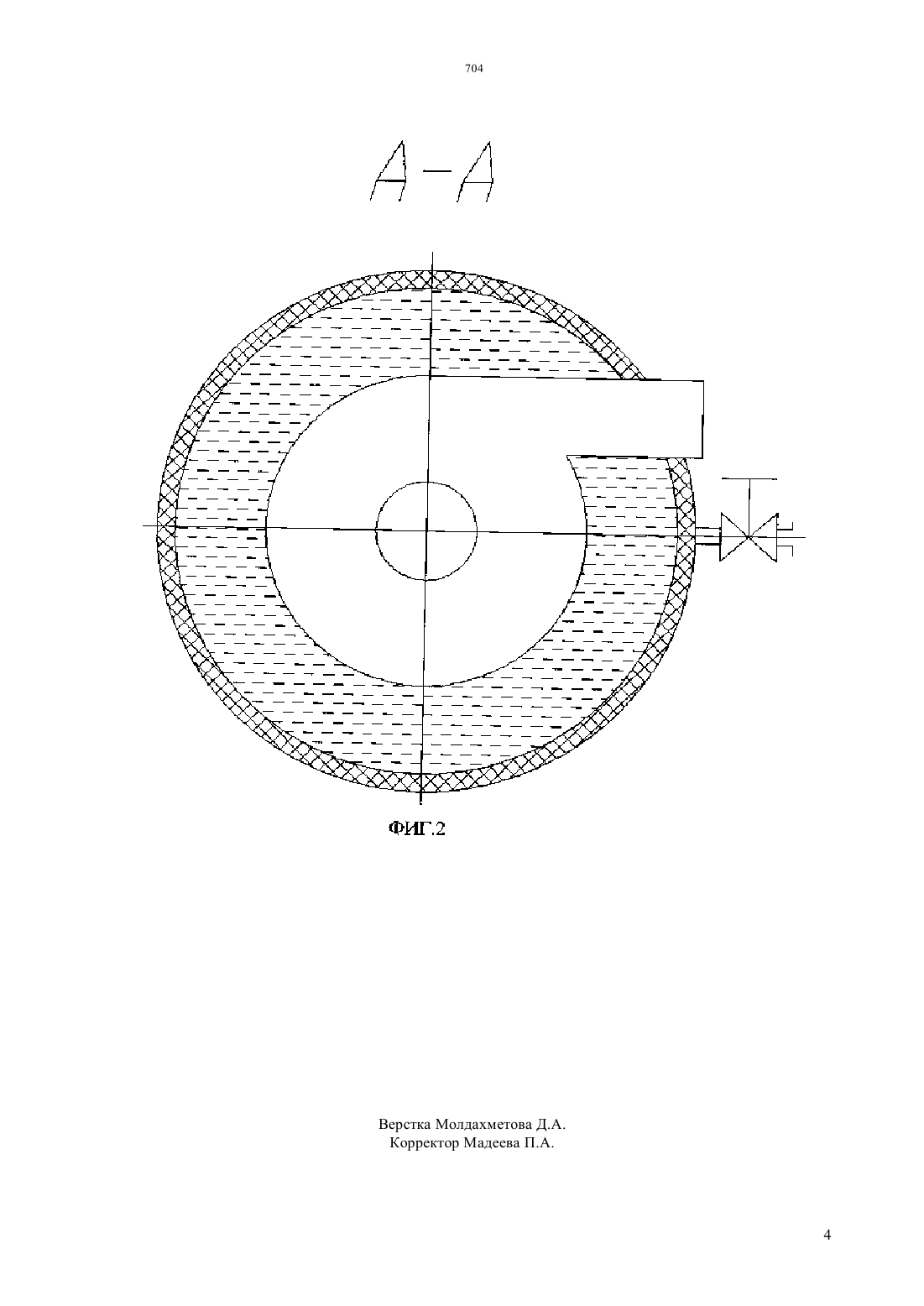

(51) 01 19/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Полезная модель относится к области дорожного строительства, а именно к устройствам для плавки и разогрева битума и может быть применено на асфальтобетонных заводах для приготовления асфальтобетона. Известно устройство для нагрева и обезвоживания битума, содержащее емкость с жаровыми трубами, пароотделитель, трубопроводы перекачки и отвода битума, теплообменник из концентрично расположенных труб, одна из которых в нижней части сообщена посредством патрубка с трубопроводом подачи битума из хранилища, в верхней - с одним из трубопроводов его перекачки в емкость,другая труба теплообменника сообщена с трубопроводом подвода и отвода теплоносителя, запорнораздаточную арматуру, отличающееся тем, что, с целью повышения эффективности в работе оно снабжено патрубком отвода воды с трехходовым краном и стаканом, кромка которого закреплена к нижнему торцу трубы теплообменника для битума,а патрубок отвода воды - на боковой поверхности,причем наружный диаметр трубы для теплоносителя составляет 0,3-0,45 наружного диаметра трубы для битума и 0,8-0,9 внутреннего диаметра стакана, при этом наружный диаметр патрубка подачи битума составляет 0,15-0,25 наружного диаметра трубы для модели - снижение энергозатрат в процессе разогрева битума. Технический результат от использования полезной модели заключается в использовании остаточной температуры топочных газов, например, сушильного барабана при разогреве битума,снижении стоимости оборудования, утилизации тепла топочных газов,экономии рабочего пространства. Сущность полезной модели заключается в следующем. Предложено устройство для нагрева битума,включающее теплоизолированный кожух,размещнную в нм мкость, нагревательный элемент,запорно-раздаточную арматуру,отличающееся тем, что, нагревательный элемент выполнен в виде циклона, установленного в емкость, и соединенного с источником тепла. битума. (А.с.2014375, кл. Е 01 С 19/08, 1994, бюл.11, 15.06.94). Недостатком данного устройства является его высокая энергоемкость. Также известно устройство для нагрева битума,содержащее емкость с крышкой и люком с обечайкой, соединенный одним концом с верхней частью емкости, другим введенный в топку трубопровод отвода газов с запорно-регулирующим органом, отводную трубу. Устройство снабжено эжектором, закрепленным на введенном в топку торце трубопровода отвода газов и расположенным между вентилятором и горелочным приспособлением топки, а запорно-регулирующий орган расположен в верхней части трубопровода отвода газов, причем обечайка имеет выступающую внутрь емкости часть. (А.с.1788119, кл. Е 01 С 19/08, 1993, бюл.2, 15.01.93). Недостатком данного устройства является его высокая энергоемкость Наиболее близким к предлагаемой полезной модели является котл для нагрева битума, включающий теплоизолированный кожух, размещнную в нм мкость, топку с горелками, примыкающий к топке газоход,теплообменник, пароотделитель, горизонтально установленный в мкости, соединнный с газоходом и вытяжной трубой нагревательный элемент,перекачивающее оборудование,запорнораздаточную арматуру, отличающийся тем, что, с(72) Гульчеев Александр Евгеньевич Гурьянов Георгий Александрович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ НАГРЕВА БИТУМА(57) Полезная модель относится к области дорожного строительства, а именно к устройствам для плавки и разогрева битума и может быть применено на асфальтобетонных заводах для приготовления асфальтобетона. Задача полезной целью сокращения времени разогрева битума,нагревательный элемент выполнен в виде зеркально расположенных полуколец,торцы которых размещены с зазором между собой и обращены навстречу друг другу. (А.с.1456487, кл. Е 01 С 19/08, 1989, Бюл.5, 07.02.89). Недостатком данного устройства является его высокая энергоемкость. Задача полезной модели снижение энергозатрат в процессе разогрева битума. Технический результат от использования полезной модели заключается в использовании остаточной температуры топочных газов, например,сушильного барабана при разогреве битума,снижении стоимости оборудования, утилизации тепла топочных газов, экономии рабочего пространства. Сущность полезной модели заключается в следующем. Предложено устройство для нагрева битума, включающее теплоизолированный кожух,размещнную в нм мкость, нагревательный элемент,запорно-раздаточную арматуру,отличающееся тем, что, нагревательный элемент выполнен в виде циклона, установленного в емкость, и соединенного с источником тепла. На фиг.1 изображено устройство для нагрева битума, общий вид на фиг.2 изображено сечение АА на фиг.1. Устройство для нагрева битума содержит теплоизолированный кожух 1, емкость 2 для битума,с загрузочным люком 3 и сливным патрубком 4 с запорно-раздаточной арматурой 5, нагревательный элемент 6 выполнен в виде циклона, установленного в емкость с битумом и соединенного с источником тепла, например, с сушильным барабаном асфальтосмесительной установки. Устройство для нагрева битума работает следующим образом горячие газы из источника тепла, например, из сушильного барабана асфальтосмесительной установки, поступают в нагревательный элемент 6, проходят по нему,очищаясь от пыли и сажи, одновременно отдавая тепло через стенки битуму, находящемуся в емкости 2. Для снижения потерь теплоты емкость 2 закрыта теплоизоляционным кожухом 1. Загрузка битума в емкость 2 осуществляется через загрузочный люк 3,а слив производится через сливной патрубок 4 с запорно-раздаточной арматурой 5. Такая конструкция обеспечивает снижение энергозатрат в процессе разогрева битума за счет использования остаточной температуры топочных газов сушильного барабана, отсутствия необходимости в отдельном источнике тепла. Снижается стоимость оборудования, утилизируется тепло топочных газов,экономится рабочее пространство. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для нагрева битума, включающее теплоизолированный кожух, размещнную в нм мкость,нагревательный элемент,запорнораздаточную арматуру, отличающееся тем, что нагревательный элемент выполнен в виде циклона,установленного в емкость и соединенного с источником тепла.
