Обтуратор

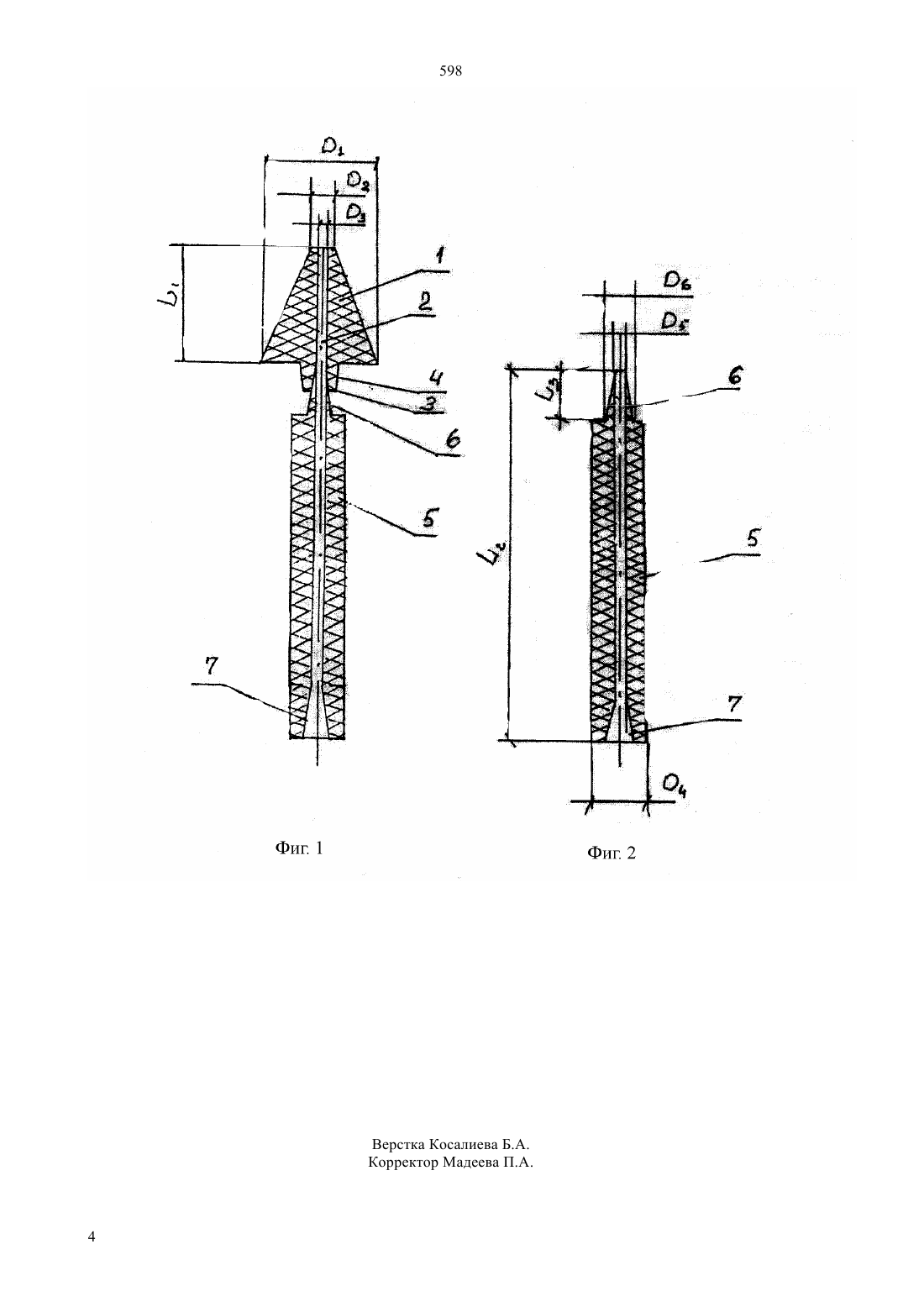

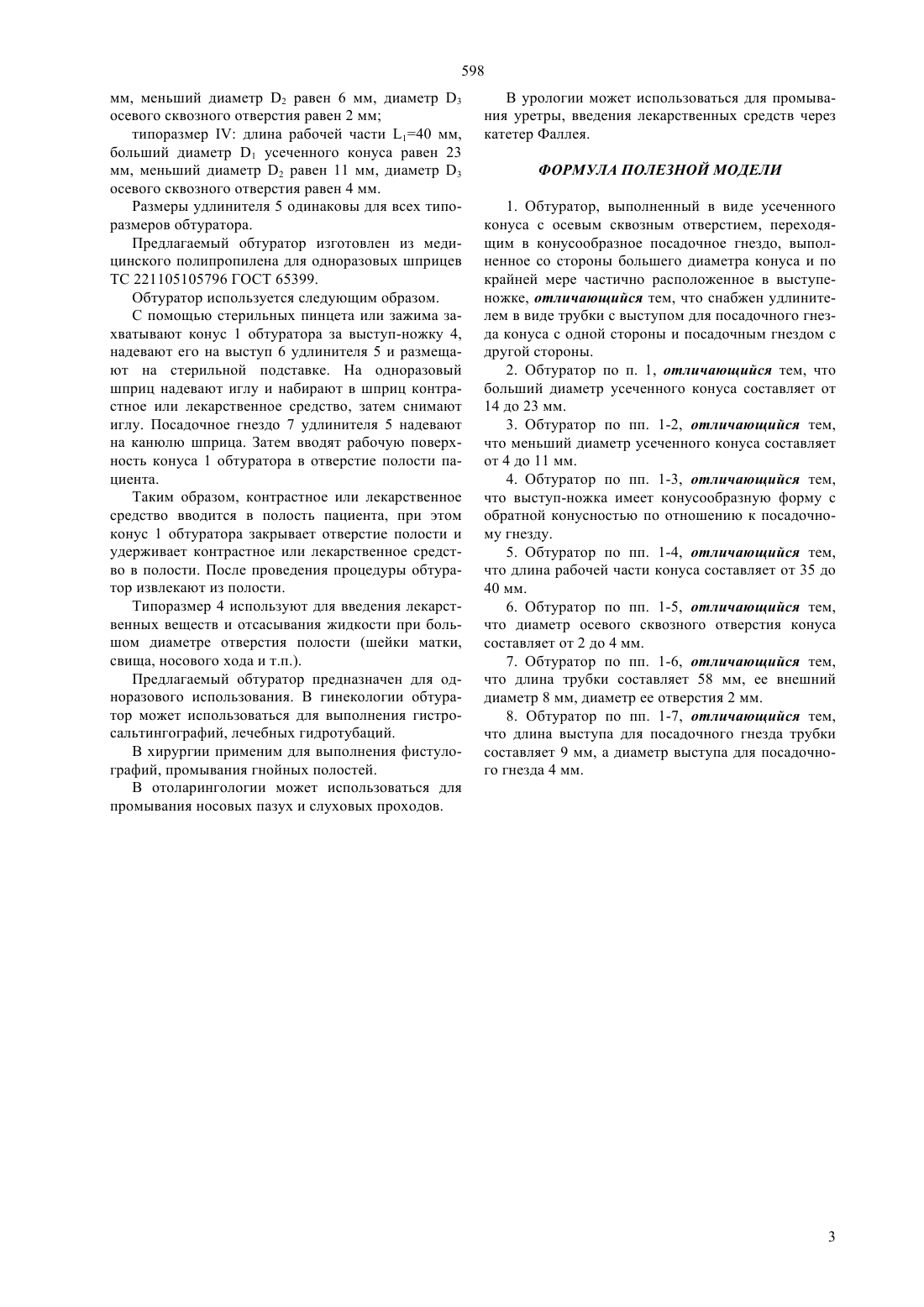

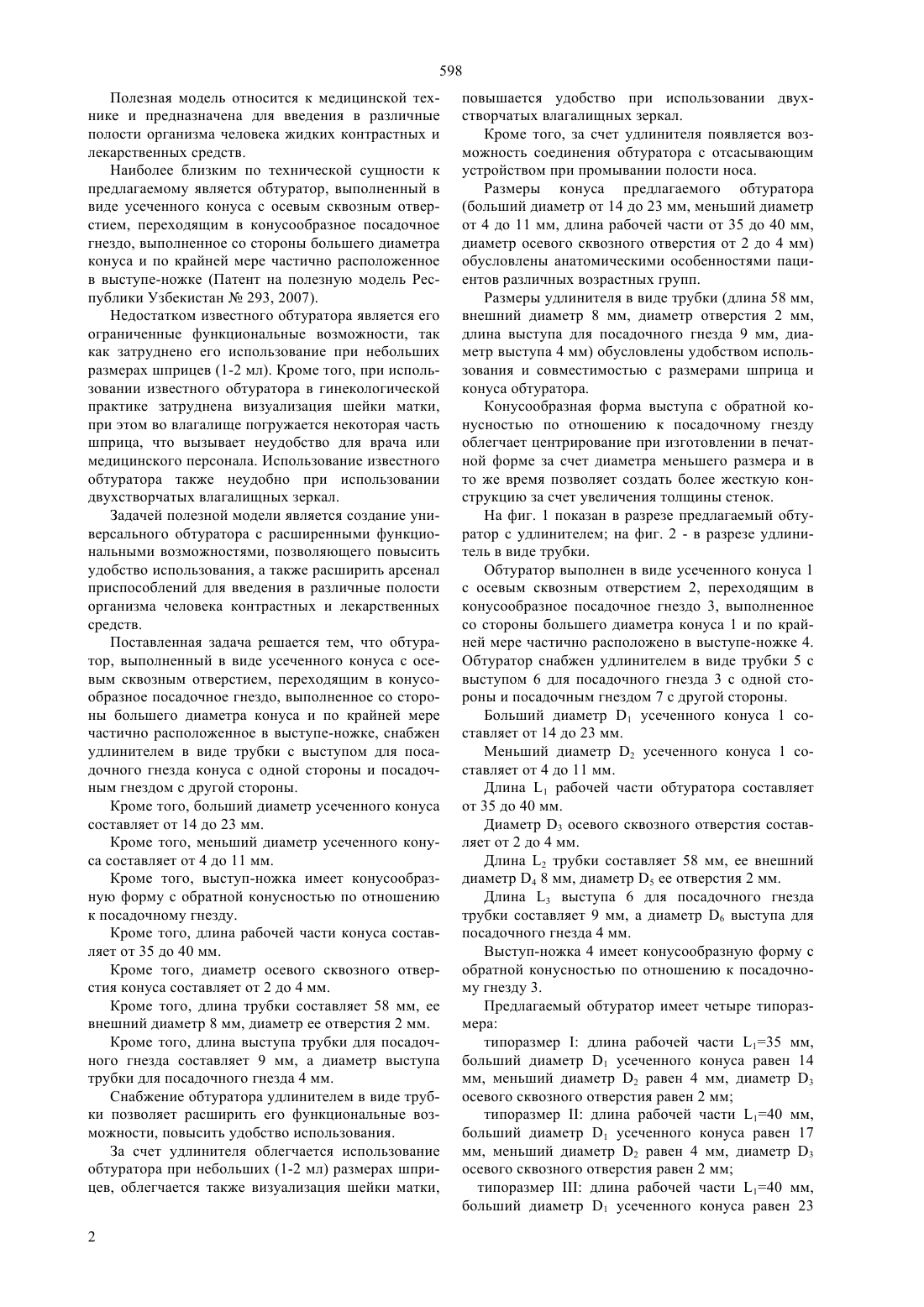

(51) 61 31/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ версального обтуратора с расширенными функциональными возможностями, позволяющего повысить удобство использования, а также расширить арсенал приспособлений для введения в различные полости организма человека контрастных и лекарственных средств. Сущность полезной модели Обтуратор выполнен в виде усеченного конуса с осевым сквозным отверстием, переходящим в конусообразное посадочное гнездо. Посадочное гнездо выполнено со стороны большего диаметра конуса и по крайней мере частично расположенное в выступе-ножке. Обтуратор снабжен удлинителем в виде трубки с выступом для посадочного гнезда конуса с одной стороны и посадочным гнездом с другой стороны.(76) Ососков Александр ВладимировичДенисов Александр Николаевич(74) Тагбергенова Алма ТаишевнаТагбергенова Модангуль Маруповна(56) Патент Республики Узбекистан 293, кл. А 61 М 31/00, 2007(57) Использование медицина, введение в различные полости организма человека жидких контрастных и лекарственных средств. Задача создание уни 598 Полезная модель относится к медицинской технике и предназначена для введения в различные полости организма человека жидких контрастных и лекарственных средств. Наиболее близким по технической сущности к предлагаемому является обтуратор, выполненный в виде усеченного конуса с осевым сквозным отверстием, переходящим в конусообразное посадочное гнездо, выполненное со стороны большего диаметра конуса и по крайней мере частично расположенное в выступе-ножке (Патент на полезную модель Республики Узбекистан 293, 2007). Недостатком известного обтуратора является его ограниченные функциональные возможности, так как затруднено его использование при небольших размерах шприцев (1-2 мл). Кроме того, при использовании известного обтуратора в гинекологической практике затруднена визуализация шейки матки,при этом во влагалище погружается некоторая часть шприца, что вызывает неудобство для врача или медицинского персонала. Использование известного обтуратора также неудобно при использовании двухстворчатых влагалищных зеркал. Задачей полезной модели является создание универсального обтуратора с расширенными функциональными возможностями, позволяющего повысить удобство использования, а также расширить арсенал приспособлений для введения в различные полости организма человека контрастных и лекарственных средств. Поставленная задача решается тем, что обтуратор, выполненный в виде усеченного конуса с осевым сквозным отверстием, переходящим в конусообразное посадочное гнездо, выполненное со стороны большего диаметра конуса и по крайней мере частично расположенное в выступе-ножке, снабжен удлинителем в виде трубки с выступом для посадочного гнезда конуса с одной стороны и посадочным гнездом с другой стороны. Кроме того, больший диаметр усеченного конуса составляет от 14 до 23 мм. Кроме того, меньший диаметр усеченного конуса составляет от 4 до 11 мм. Кроме того, выступ-ножка имеет конусообразную форму с обратной конусностью по отношению к посадочному гнезду. Кроме того, длина рабочей части конуса составляет от 35 до 40 мм. Кроме того, диаметр осевого сквозного отверстия конуса составляет от 2 до 4 мм. Кроме того, длина трубки составляет 58 мм, ее внешний диаметр 8 мм, диаметр ее отверстия 2 мм. Кроме того, длина выступа трубки для посадочного гнезда составляет 9 мм, а диаметр выступа трубки для посадочного гнезда 4 мм. Снабжение обтуратора удлинителем в виде трубки позволяет расширить его функциональные возможности, повысить удобство использования. За счет удлинителя облегчается использование обтуратора при небольших (1-2 мл) размерах шприцев, облегчается также визуализация шейки матки,2 повышается удобство при использовании двухстворчатых влагалищных зеркал. Кроме того, за счет удлинителя появляется возможность соединения обтуратора с отсасывающим устройством при промывании полости носа. Размеры конуса предлагаемого обтуратора(больший диаметр от 14 до 23 мм, меньший диаметр от 4 до 11 мм, длина рабочей части от 35 до 40 мм,диаметр осевого сквозного отверстия от 2 до 4 мм) обусловлены анатомическими особенностями пациентов различных возрастных групп. Размеры удлинителя в виде трубки (длина 58 мм,внешний диаметр 8 мм, диаметр отверстия 2 мм,длина выступа для посадочного гнезда 9 мм, диаметр выступа 4 мм) обусловлены удобством использования и совместимостью с размерами шприца и конуса обтуратора. Конусообразная форма выступа с обратной конусностью по отношению к посадочному гнезду облегчает центрирование при изготовлении в печатной форме за счет диаметра меньшего размера и в то же время позволяет создать более жесткую конструкцию за счет увеличения толщины стенок. На фиг. 1 показан в разрезе предлагаемый обтуратор с удлинителем на фиг. 2 - в разрезе удлинитель в виде трубки. Обтуратор выполнен в виде усеченного конуса 1 с осевым сквозным отверстием 2, переходящим в конусообразное посадочное гнездо 3, выполненное со стороны большего диаметра конуса 1 и по крайней мере частично расположено в выступе-ножке 4. Обтуратор снабжен удлинителем в виде трубки 5 с выступом 6 для посадочного гнезда 3 с одной стороны и посадочным гнездом 7 с другой стороны. Больший диаметр 1 усеченного конуса 1 составляет от 14 до 23 мм. Меньший диаметр 2 усеченного конуса 1 составляет от 4 до 11 мм. Длина 1 рабочей части обтуратора составляет от 35 до 40 мм. Диаметр 3 осевого сквозного отверстия составляет от 2 до 4 мм. Длина 2 трубки составляет 58 мм, ее внешний диаметр 4 8 мм, диаметр 5 ее отверстия 2 мм. Длина 3 выступа 6 для посадочного гнезда трубки составляет 9 мм, а диаметр 6 выступа для посадочного гнезда 4 мм. Выступ-ножка 4 имеет конусообразную форму с обратной конусностью по отношению к посадочному гнезду 3. Предлагаемый обтуратор имеет четыре типоразмера типоразмердлина рабочей части 135 мм,больший диаметр 1 усеченного конуса равен 14 мм, меньший диаметр 2 равен 4 мм, диаметр 3 осевого сквозного отверстия равен 2 мм типоразмердлина рабочей части 140 мм,больший диаметр 1 усеченного конуса равен 17 мм, меньший диаметр 2 равен 4 мм, диаметр 3 осевого сквозного отверстия равен 2 мм типоразмердлина рабочей части 140 мм,больший диаметр 1 усеченного конуса равен 23 598 мм, меньший диаметр 2 равен 6 мм, диаметр 3 осевого сквозного отверстия равен 2 мм типоразмердлина рабочей части 140 мм,больший диаметр 1 усеченного конуса равен 23 мм, меньший диаметр 2 равен 11 мм, диаметр 3 осевого сквозного отверстия равен 4 мм. Размеры удлинителя 5 одинаковы для всех типоразмеров обтуратора. Предлагаемый обтуратор изготовлен из медицинского полипропилена для одноразовых шприцев ТС 221105105796 ГОСТ 65399. Обтуратор используется следующим образом. С помощью стерильных пинцета или зажима захватывают конус 1 обтуратора за выступ-ножку 4,надевают его на выступ 6 удлинителя 5 и размещают на стерильной подставке. На одноразовый шприц надевают иглу и набирают в шприц контрастное или лекарственное средство, затем снимают иглу. Посадочное гнездо 7 удлинителя 5 надевают на канюлю шприца. Затем вводят рабочую поверхность конуса 1 обтуратора в отверстие полости пациента. Таким образом, контрастное или лекарственное средство вводится в полость пациента, при этом конус 1 обтуратора закрывает отверстие полости и удерживает контрастное или лекарственное средство в полости. После проведения процедуры обтуратор извлекают из полости. Типоразмер 4 используют для введения лекарственных веществ и отсасывания жидкости при большом диаметре отверстия полости (шейки матки,свища, носового хода и т.п.). Предлагаемый обтуратор предназначен для одноразового использования. В гинекологии обтуратор может использоваться для выполнения гистросальтингографий, лечебных гидротубаций. В хирургии применим для выполнения фистулографий, промывания гнойных полостей. В отоларингологии может использоваться для промывания носовых пазух и слуховых проходов. В урологии может использоваться для промывания уретры, введения лекарственных средств через катетер Фаллея. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Обтуратор, выполненный в виде усеченного конуса с осевым сквозным отверстием, переходящим в конусообразное посадочное гнездо, выполненное со стороны большего диаметра конуса и по крайней мере частично расположенное в выступеножке, отличающийся тем, что снабжен удлинителем в виде трубки с выступом для посадочного гнезда конуса с одной стороны и посадочным гнездом с другой стороны. 2. Обтуратор по п. 1, отличающийся тем, что больший диаметр усеченного конуса составляет от 14 до 23 мм. 3. Обтуратор по пп. 1-2, отличающийся тем,что меньший диаметр усеченного конуса составляет от 4 до 11 мм. 4. Обтуратор по пп. 1-3, отличающийся тем,что выступ-ножка имеет конусообразную форму с обратной конусностью по отношению к посадочному гнезду. 5. Обтуратор по пп. 1-4, отличающийся тем,что длина рабочей части конуса составляет от 35 до 40 мм. 6. Обтуратор по пп. 1-5, отличающийся тем,что диаметр осевого сквозного отверстия конуса составляет от 2 до 4 мм. 7. Обтуратор по пп. 1-6, отличающийся тем,что длина трубки составляет 58 мм, ее внешний диаметр 8 мм, диаметр ее отверстия 2 мм. 8. Обтуратор по пп. 1-7, отличающийся тем,что длина выступа для посадочного гнезда трубки составляет 9 мм, а диаметр выступа для посадочного гнезда 4 мм.
