Универсальная установка для предотвращения разлива технологических растворов из самоизливающихся скважин

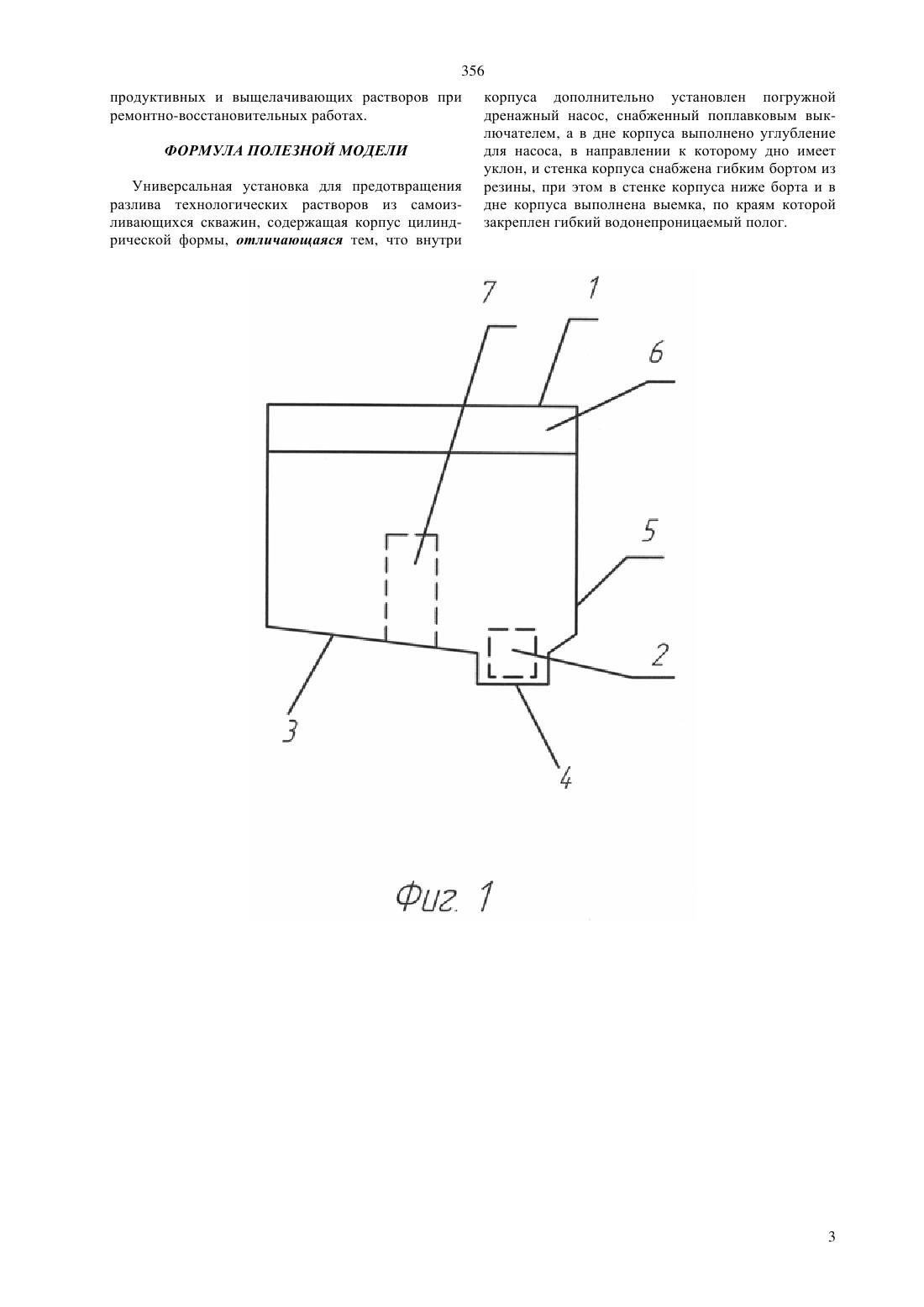

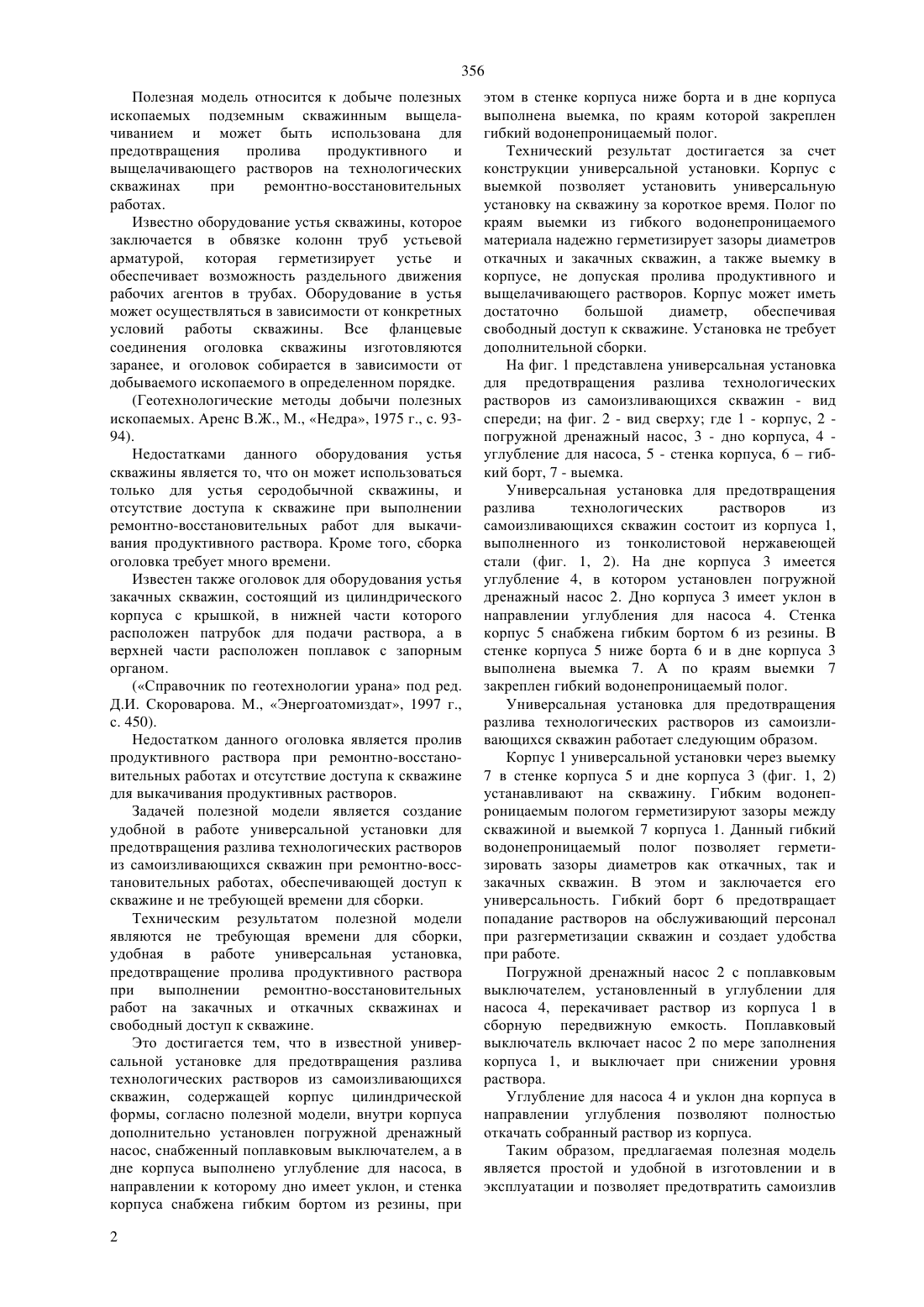

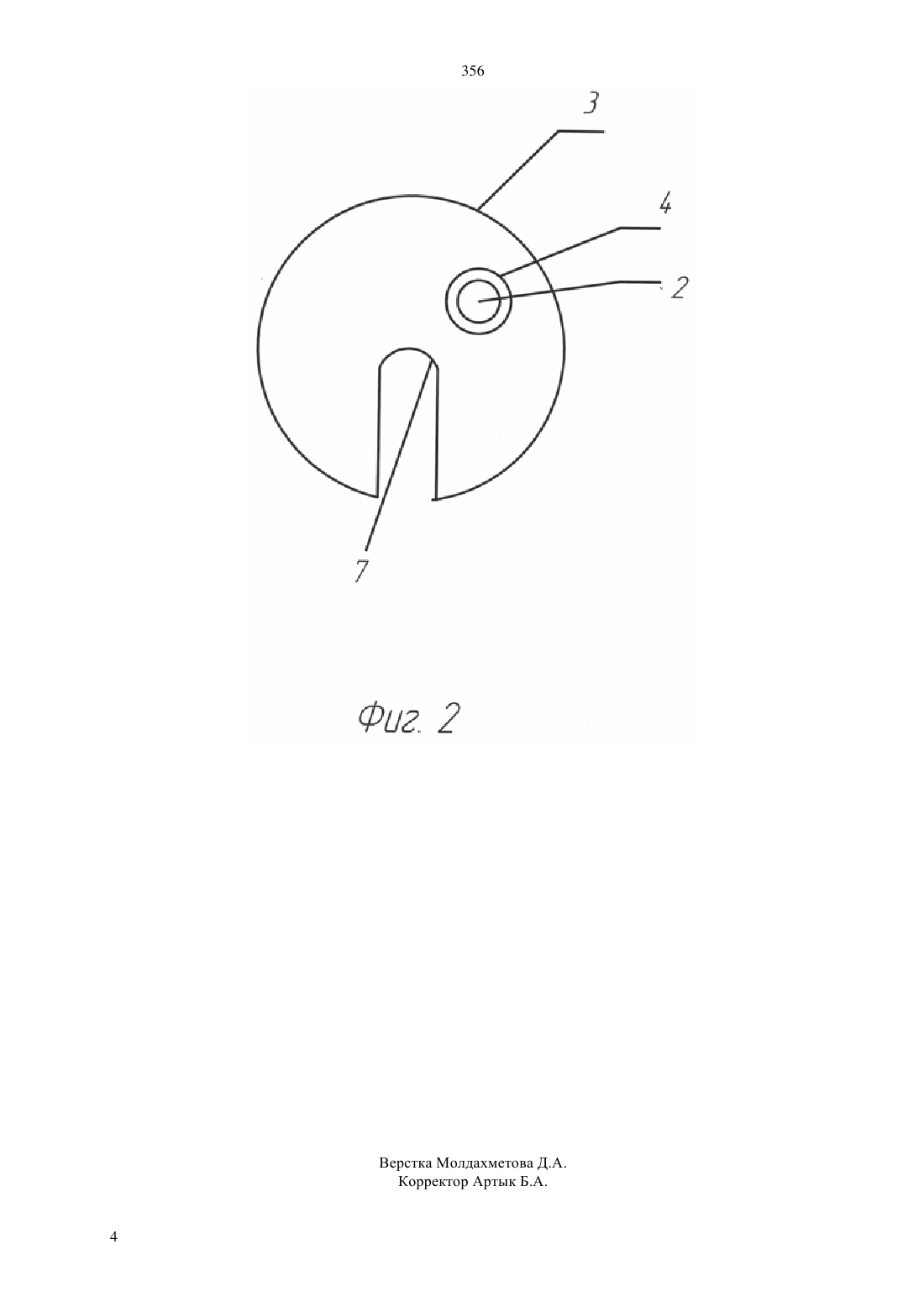

(51) 21 43/28 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом полезной модели являются не требующая времени для сборки,удобная в работе универсальная установка,предотвращение пролива продуктивного раствора при выполнении ремонтно-восстановительных работ на закачных и откачных скважинах и свободный доступ к скважине. Это достигается тем, что в известной универсальной установке для предотвращения разлива технологических растворов из самоизливающихся скважин, содержащей корпус цилиндрической формы, согласно полезной модели, внутри корпуса дополнительно установлен погружной дренажный насос, снабженный поплавковым выключателем, а в дне корпуса выполнено углубление для насоса, в направлении к которому дно имеет уклон, и стенка корпуса снабжена гибким бортом из резины, при этом в стенке корпуса ниже борта и в дне корпуса выполнена выемка, по краям которой закреплен гибкий водонепроницаемый полог.(72) Жартыбеков анат Жаайлы Токсанбаев Бауржан Медетханович Маркенбаев Жумагали Джуматаевич(73) Товарищество с ограниченной ответственностью Горнорудная компания(56) Скороваров Д.И.(ред). Справочник по геотехнологии урана. М., Энергоатомиздат, 1997, с.450(54) УНИВЕРСАЛЬНАЯ УСТАНОВКА ДЛЯ ПРЕДОТВРАЩЕНИЯ РАЗЛИВА ТЕХНОЛОГИЧЕСКИХ РАСТВОРОВ ИЗ САМОИЗЛИВАЮЩИХСЯ СКВАЖИН(57) Полезная модель относится к добыче полезных ископаемых подземным скважинным выщелачиванием и может быть использована для предотвращения пролива продуктивного и выщелачивающего растворов на технологических скважинах при ремонтно-восстановительных работах. 356 Полезная модель относится к добыче полезных ископаемых подземным скважинным выщелачиванием и может быть использована для предотвращения пролива продуктивного и выщелачивающего растворов на технологических скважинах при ремонтно-восстановительных работах. Известно оборудование устья скважины, которое заключается в обвязке колонн труб устьевой арматурой, которая герметизирует устье и обеспечивает возможность раздельного движения рабочих агентов в трубах. Оборудование в устья может осуществляться в зависимости от конкретных условий работы скважины. Все фланцевые соединения оголовка скважины изготовляются заранее, и оголовок собирается в зависимости от добываемого ископаемого в определенном порядке.(Геотехнологические методы добычи полезных ископаемых. Аренс В.Ж., М., Недра, 1975 г., с. 9394). Недостатками данного оборудования устья скважины является то, что он может использоваться только для устья серодобычной скважины, и отсутствие доступа к скважине при выполнении ремонтно-восстановительных работ для выкачивания продуктивного раствора. Кроме того, сборка оголовка требует много времени. Известен также оголовок для оборудования устья закачных скважин, состоящий из цилиндрического корпуса с крышкой, в нижней части которого расположен патрубок для подачи раствора, а в верхней части расположен поплавок с запорным органом.(Справочник по геотехнологии урана под ред. Д.И. Скороварова. М., Энергоатомиздат, 1997 г.,с. 450). Недостатком данного оголовка является пролив продуктивного раствора при ремонтно-восстановительных работах и отсутствие доступа к скважине для выкачивания продуктивных растворов. Задачей полезной модели является создание удобной в работе универсальной установки для предотвращения разлива технологических растворов из самоизливающихся скважин при ремонтно-восстановительных работах, обеспечивающей доступ к скважине и не требующей времени для сборки. Техническим результатом полезной модели являются не требующая времени для сборки,удобная в работе универсальная установка,предотвращение пролива продуктивного раствора при выполнении ремонтно-восстановительных работ на закачных и откачных скважинах и свободный доступ к скважине. Это достигается тем, что в известной универсальной установке для предотвращения разлива технологических растворов из самоизливающихся скважин, содержащей корпус цилиндрической формы, согласно полезной модели, внутри корпуса дополнительно установлен погружной дренажный насос, снабженный поплавковым выключателем, а в дне корпуса выполнено углубление для насоса, в направлении к которому дно имеет уклон, и стенка корпуса снабжена гибким бортом из резины, при 2 этом в стенке корпуса ниже борта и в дне корпуса выполнена выемка, по краям которой закреплен гибкий водонепроницаемый полог. Технический результат достигается за счет конструкции универсальной установки. Корпус с выемкой позволяет установить универсальную установку на скважину за короткое время. Полог по краям выемки из гибкого водонепроницаемого материала надежно герметизирует зазоры диаметров откачных и закачных скважин, а также выемку в корпусе, не допуская пролива продуктивного и выщелачивающего растворов. Корпус может иметь достаточно большой диаметр,обеспечивая свободный доступ к скважине. Установка не требует дополнительной сборки. На фиг. 1 представлена универсальная установка для предотвращения разлива технологических растворов из самоизливающихся скважин - вид спереди на фиг. 2 - вид сверху где 1 - корпус, 2 погружной дренажный насос, 3 - дно корпуса, 4 углубление для насоса, 5 - стенка корпуса, 6 гибкий борт, 7 - выемка. Универсальная установка для предотвращения разлива технологических растворов из самоизливающихся скважин состоит из корпуса 1,выполненного из тонколистовой нержавеющей стали (фиг. 1, 2). На дне корпуса 3 имеется углубление 4, в котором установлен погружной дренажный насос 2. Дно корпуса 3 имеет уклон в направлении углубления для насоса 4. Стенка корпус 5 снабжена гибким бортом 6 из резины. В стенке корпуса 5 ниже борта 6 и в дне корпуса 3 выполнена выемка 7. А по краям выемки 7 закреплен гибкий водонепроницаемый полог. Универсальная установка для предотвращения разлива технологических растворов из самоизливающихся скважин работает следующим образом. Корпус 1 универсальной установки через выемку 7 в стенке корпуса 5 и дне корпуса 3 (фиг. 1, 2) устанавливают на скважину. Гибким водонепроницаемым пологом герметизируют зазоры между скважиной и выемкой 7 корпуса 1. Данный гибкий водонепроницаемый полог позволяет герметизировать зазоры диаметров как откачных, так и закачных скважин. В этом и заключается его универсальность. Гибкий борт 6 предотвращает попадание растворов на обслуживающий персонал при разгерметизации скважин и создает удобства при работе. Погружной дренажный насос 2 с поплавковым выключателем, установленный в углублении для насоса 4, перекачивает раствор из корпуса 1 в сборную передвижную емкость. Поплавковый выключатель включает насос 2 по мере заполнения корпуса 1, и выключает при снижении уровня раствора. Углубление для насоса 4 и уклон дна корпуса в направлении углубления позволяют полностью откачать собранный раствор из корпуса. Таким образом, предлагаемая полезная модель является простой и удобной в изготовлении и в эксплуатации и позволяет предотвратить самоизлив 356 продуктивных и выщелачивающих растворов при ремонтно-восстановительных работах. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Универсальная установка для предотвращения разлива технологических растворов из самоизливающихся скважин, содержащая корпус цилиндрической формы, отличающаяся тем, что внутри корпуса дополнительно установлен погружной дренажный насос, снабженный поплавковым выключателем, а в дне корпуса выполнено углубление для насоса, в направлении к которому дно имеет уклон, и стенка корпуса снабжена гибким бортом из резины, при этом в стенке корпуса ниже борта и в дне корпуса выполнена выемка, по краям которой закреплен гибкий водонепроницаемый полог.
