Способ передачи данных

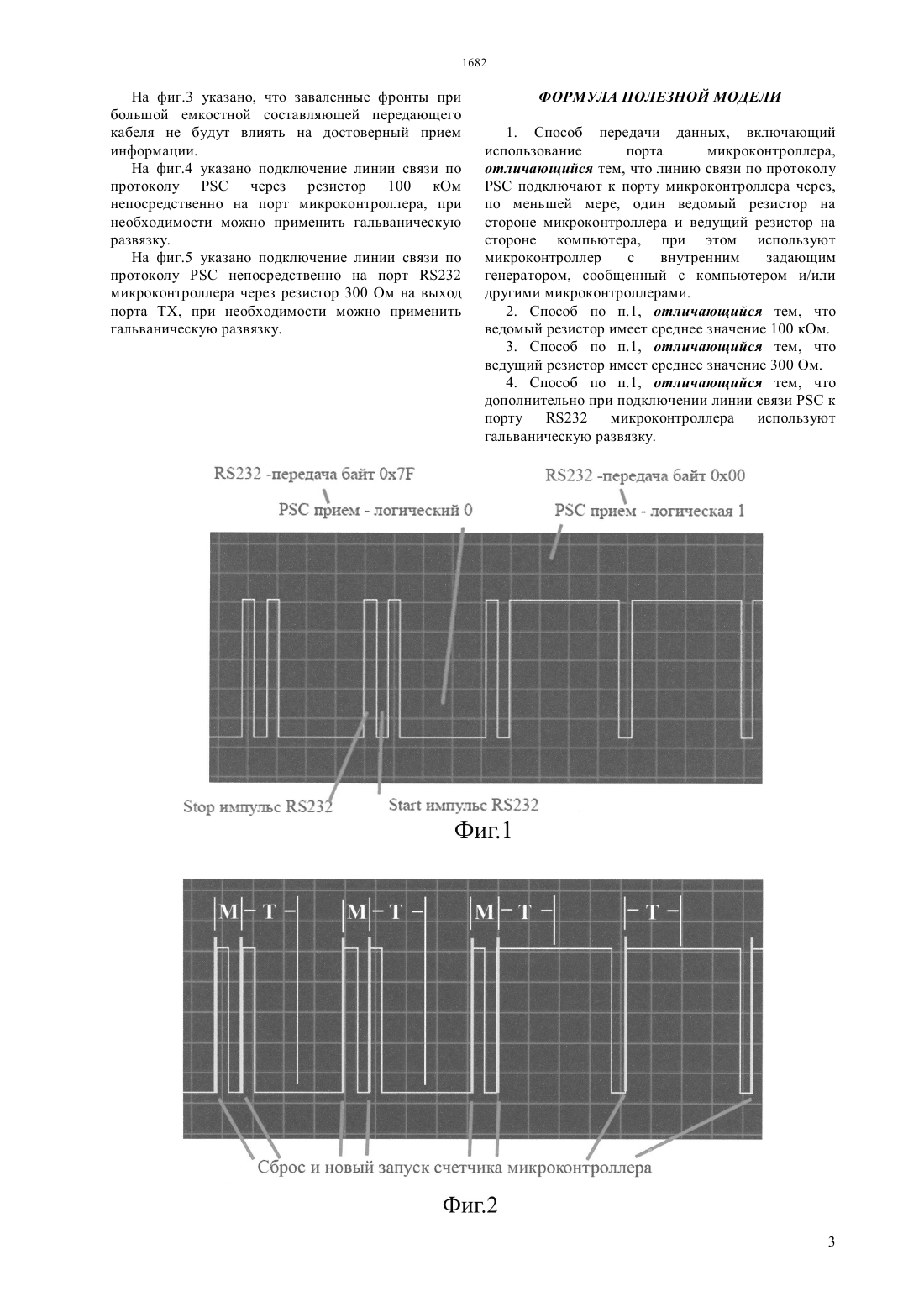

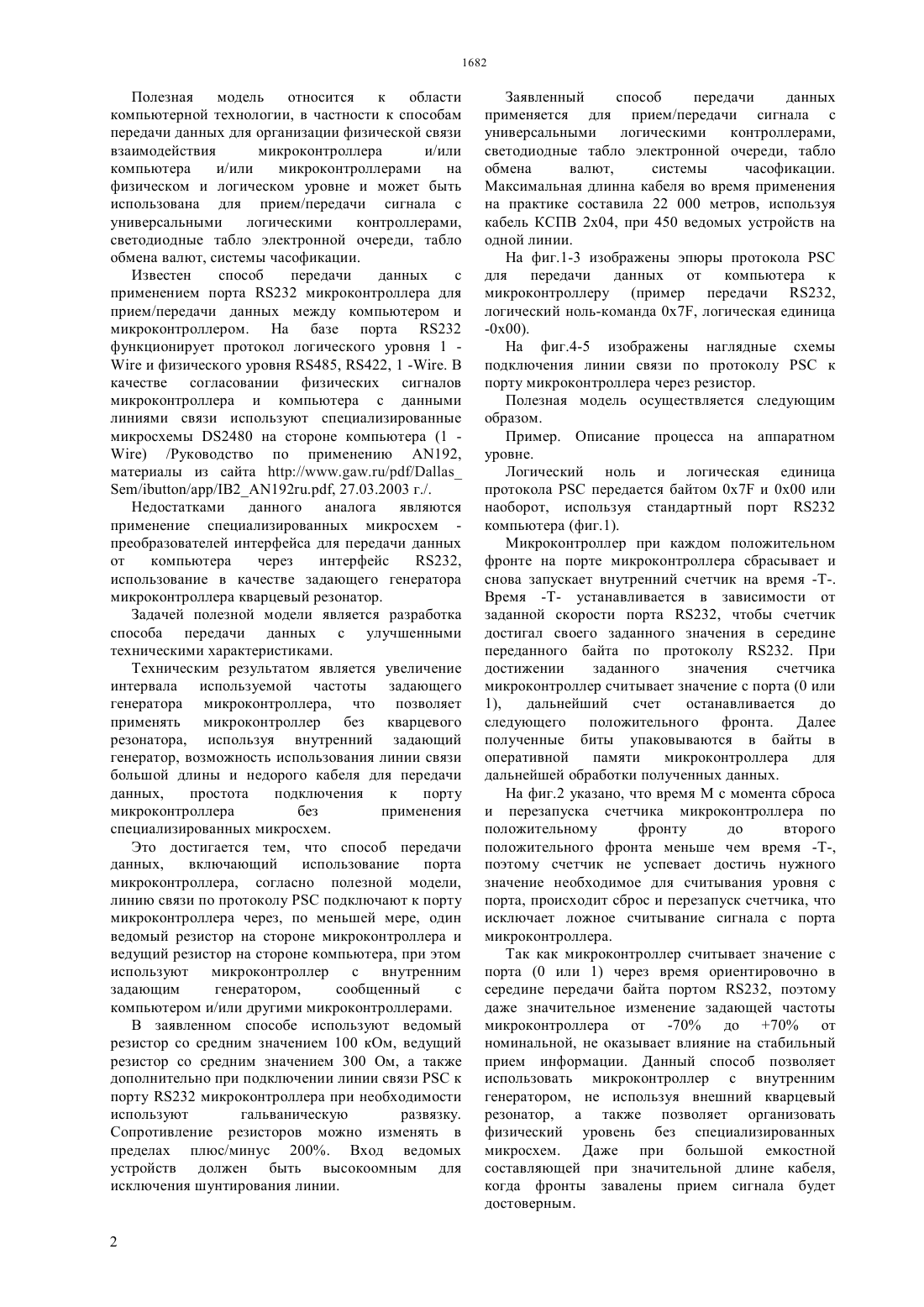

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ применять микроконтроллер без кварцевого резонатора, используя внутренний задающий генератор, возможность использования линии связи большой длины и недорого кабеля для передачи данных,простота подключения к порту микроконтроллера без применения специализированных микросхем. Это достигается тем, что способ передачи данных,включающий использование порта микроконтроллера, согласно полезной модели,линию связи по протоколуподключают к порту микроконтроллера через, по меньшей мере, один ведомый резистор на стороне микроконтроллера и ведущий резистор на стороне компьютера, при этом используют микроконтроллер с внутренним задающим генератором,сообщенный с компьютером и/или другими микроконтроллерами. В заявленном способе используют ведомый резистор со средним значением 100 кОм, ведущий резистор со средним значением 300 Ом, а также дополнительно при подключении линии связик порту 232 микроконтроллера при необходимости используют гальваническую развязку. Сопротивление резисторов можно изменять в пределах плюс/минус 200.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(57) Полезная модель относится к области компьютерной технологии, в частности к способам передачи данных для организации физической связи взаимодействия микроконтроллера и/или компьютера и/или микроконтроллерами на физическом и логическом уровне и может быть использована для прием/передачи сигнала с универсальными логическими контроллерами,светодиодные табло электронной очереди, табло обмена валют, системы часофикации. Техническим результатом является увеличение интервала используемой частоты задающего генератора микроконтроллера, что позволяет Полезная модель относится к области компьютерной технологии, в частности к способам передачи данных для организации физической связи взаимодействия микроконтроллера и/или компьютера и/или микроконтроллерами на физическом и логическом уровне и может быть использована для прием/передачи сигнала с универсальными логическими контроллерами,светодиодные табло электронной очереди, табло обмена валют, системы часофикации. Известен способ передачи данных с применением порта 232 микроконтроллера для прием/передачи данных между компьютером и микроконтроллером. На базе порта 232 функционирует протокол логического уровня 1 и физического уровня 485, 422, 1 -. В качестве согласовании физических сигналов микроконтроллера и компьютера с данными линиями связи используют специализированные микросхемы 2480 на стороне компьютера (1 ) /Руководство по применению 192,материалы из сайта ///////2192., 27.03.2003 г./. Недостатками данного аналога являются применение специализированных микросхем преобразователей интерфейса для передачи данных от компьютера через интерфейс 232,использование в качестве задающего генератора микроконтроллера кварцевый резонатор. Задачей полезной модели является разработка способа передачи данных с улучшенными техническими характеристиками. Техническим результатом является увеличение интервала используемой частоты задающего генератора микроконтроллера, что позволяет применять микроконтроллер без кварцевого резонатора, используя внутренний задающий генератор, возможность использования линии связи большой длины и недорого кабеля для передачи данных,простота подключения к порту микроконтроллера без применения специализированных микросхем. Это достигается тем, что способ передачи данных,включающий использование порта микроконтроллера, согласно полезной модели,линию связи по протоколуподключают к порту микроконтроллера через, по меньшей мере, один ведомый резистор на стороне микроконтроллера и ведущий резистор на стороне компьютера, при этом используют микроконтроллер с внутренним задающим генератором,сообщенный с компьютером и/или другими микроконтроллерами. В заявленном способе используют ведомый резистор со средним значением 100 кОм, ведущий резистор со средним значением 300 Ом, а также дополнительно при подключении линии связик порту 232 микроконтроллера при необходимости используют гальваническую развязку. Сопротивление резисторов можно изменять в пределах плюс/минус 200. Вход ведомых устройств должен быть высокоомным для исключения шунтирования линии. Заявленный способ передачи данных применяется для прием/передачи сигнала с универсальными логическими контроллерами,светодиодные табло электронной очереди, табло обмена валют,системы часофикации. Максимальная длинна кабеля во время применения на практике составила 22 000 метров, используя кабель КСПВ 204, при 450 ведомых устройств на одной линии. На фиг.1-3 изображены эпюры протоколадля передачи данных от компьютера к микроконтроллеру (пример передачи 232,логический ноль-команда 0 х 7, логическая единица-000). На фиг.4-5 изображены наглядные схемы подключения линии связи по протоколук порту микроконтроллера через резистор. Полезная модель осуществляется следующим образом. Пример. Описание процесса на аппаратном уровне. Логический ноль и логическая единица протоколапередается байтом 0 х 7 и 000 или наоборот, используя стандартный порт 232 компьютера (фиг.1). Микроконтроллер при каждом положительном фронте на порте микроконтроллера сбрасывает и снова запускает внутренний счетчик на время -Т-. Время -Т- устанавливается в зависимости от заданной скорости порта 232, чтобы счетчик достигал своего заданного значения в середине переданного байта по протоколу 232. При достижении заданного значения счетчика микроконтроллер считывает значение с порта (0 или 1),дальнейший счет останавливается до следующего положительного фронта. Далее полученные биты упаковываются в байты в оперативной памяти микроконтроллера для дальнейшей обработки полученных данных. На фиг.2 указано, что время М с момента сброса и перезапуска счетчика микроконтроллера по положительному фронту до второго положительного фронта меньше чем время -Т-,поэтому счетчик не успевает достичь нужного значение необходимое для считывания уровня с порта, происходит сброс и перезапуск счетчика, что исключает ложное считывание сигнала с порта микроконтроллера. Так как микроконтроллер считывает значение с порта (0 или 1) через время ориентировочно в середине передачи байта портом 232, поэтому даже значительное изменение задающей частоты микроконтроллера от -70 до 70 от номинальной, не оказывает влияние на стабильный прием информации. Данный способ позволяет использовать микроконтроллер с внутренним генератором, не используя внешний кварцевый резонатор, а также позволяет организовать физический уровень без специализированных микросхем. Даже при большой емкостной составляющей при значительной длине кабеля,когда фронты завалены прием сигнала будет достоверным. На фиг.3 указано, что заваленные фронты при большой емкостной составляющей передающего кабеля не будут влиять на достоверный прием информации. На фиг.4 указано подключение линии связи по протоколучерез резистор 100 кОм непосредственно на порт микроконтроллера, при необходимости можно применить гальваническую развязку. На фиг.5 указано подключение линии связи по протоколунепосредственно на порт 232 микроконтроллера через резистор 300 Ом на выход порта ТХ, при необходимости можно применить гальваническую развязку. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Способ передачи данных, включающий использование порта микроконтроллера,отличающийся тем, что линию связи по протоколуподключают к порту микроконтроллера через,по меньшей мере, один ведомый резистор на стороне микроконтроллера и ведущий резистор на стороне компьютера, при этом используют микроконтроллер с внутренним задающим генератором, сообщенный с компьютером и/или другими микроконтроллерами. 2. Способ по п.1, отличающийся тем, что ведомый резистор имеет среднее значение 100 кОм. 3. Способ по п.1, отличающийся тем, что ведущий резистор имеет среднее значение 300 Ом. 4. Способ по п.1, отличающийся тем, что дополнительно при подключении линии связик порту 232 микроконтроллера используют гальваническую развязку.
