Холодильный саркофаг
Номер полезной модели: 1618
Опубликовано: 31.08.2016
Авторы: Оспанов Инкар Маратович, Оспанов Данияр Маратович, Оспанова Анна Викторовна
Формула / Реферат
Предложенное устройство работает следующим образом:
Стационарно устройство находится в отключенном состоянии, с закрытой крышкой с предварительно обработанной капсулой различными антисептиками. Во время использования устройства в капсулу помещают тело усопшего человека либо донорский орган, закрывают крышкой. Подключают к электрической сети 220В либо 12В, срабатывает датчик двери, запускается система.
Принцип охлаждения (рис. №1).
Охлаждение воздуха достигается благодаря химическим свойствам хладогена (фреона). Мотор- компрессор (1) засасывает газообразный фреон из испарителя, сжимает его и через фильтр- осушитель (5) и выталкивает в конденсатор (6). В конденсаторе (6), нагретый в результате сжатия фреон остывает до комнатной температуры и окончательно переходит в жидкое состояние. Жидкий фреон, находящийся под давлением, через отверстие капилляра (7) попадает во внутреннюю полость испарителя (4), переходит в газообразное состояние, в результате чего, отнимает тепло от стенок испарителя, а испаритель, в свою очередь, охлаждает внутреннее пространство капсулы саркофага с помощью работы вентилятора (8). Этот процесс повторяется до достижения заданной терморегулятором (3) температуры стенок испарителя.
При достижении необходимой температуры терморегулятор (3) размыкает электрическую цепь, и компрессор останавливается (1), при этом автоматически запускается процесс оттаивания наледи на испарителе. В результате оттаивания излишки воды падают на поддон каплепадения (12) и через водоотвод (14) собираются в водосборнике (13), откуда вода удаляется по мере накопления вручную.
Через некоторое время, температура в капсуле саркофага (за счет воздействия внешних факторов) начинает повышаться, контакты терморегулятора (3) замыкаются, с помощью защитно-пускового реле (2) запускается электродвигатель мотор-компрессора (1) и весь цикл повторяется сначала. Предотвращение образования наледи на стенках капсулы саркофага обусловлено тем, что охлаждающий элемент (испаритель) расположен за стенкой капсулы, а не вмонтирован непосредственно в стенку капсулы, как в стандартных холодильниках. А продуцируемый им холодный воздух равномерно распределяется внутри капсулы вентилятором (8).

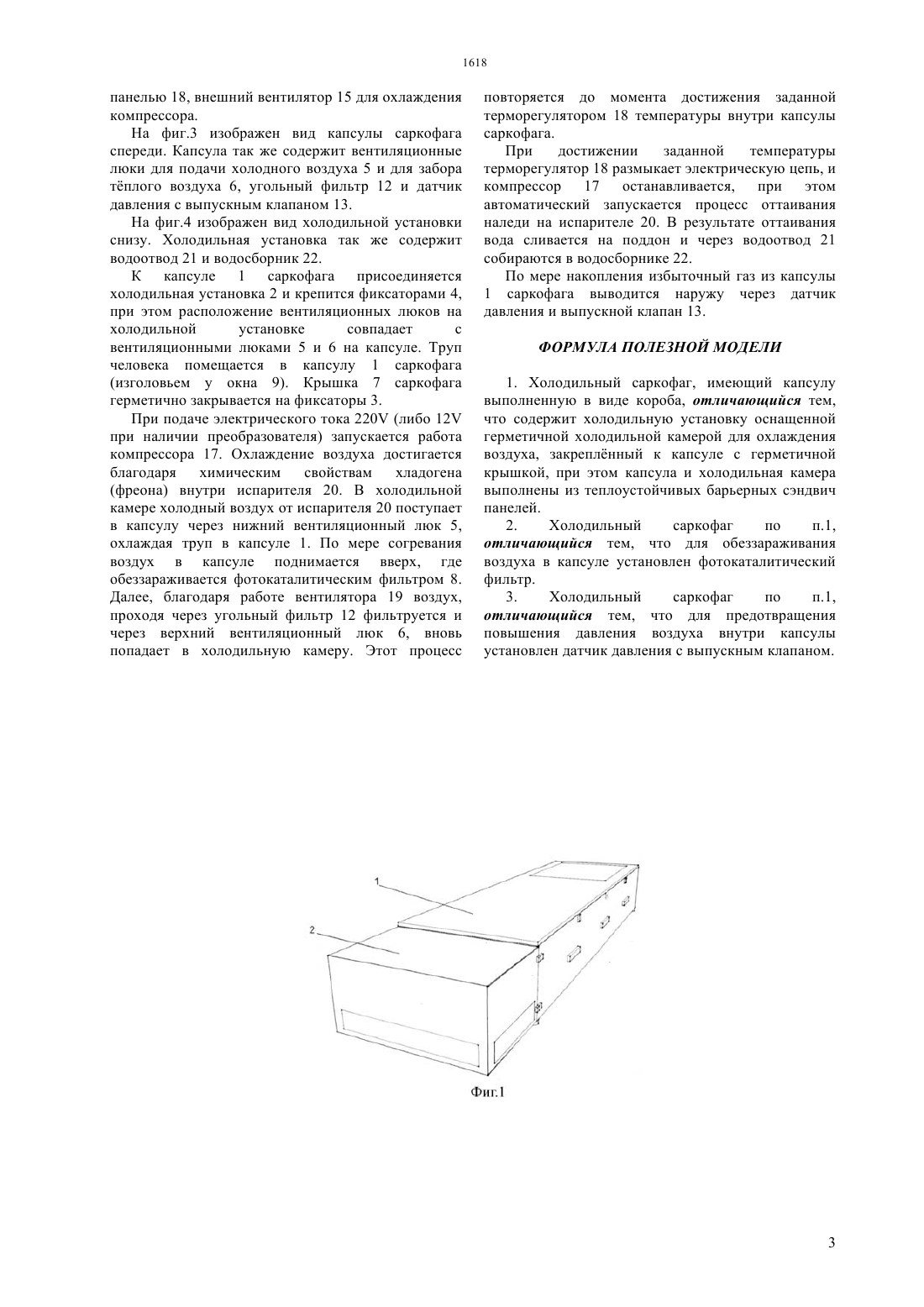

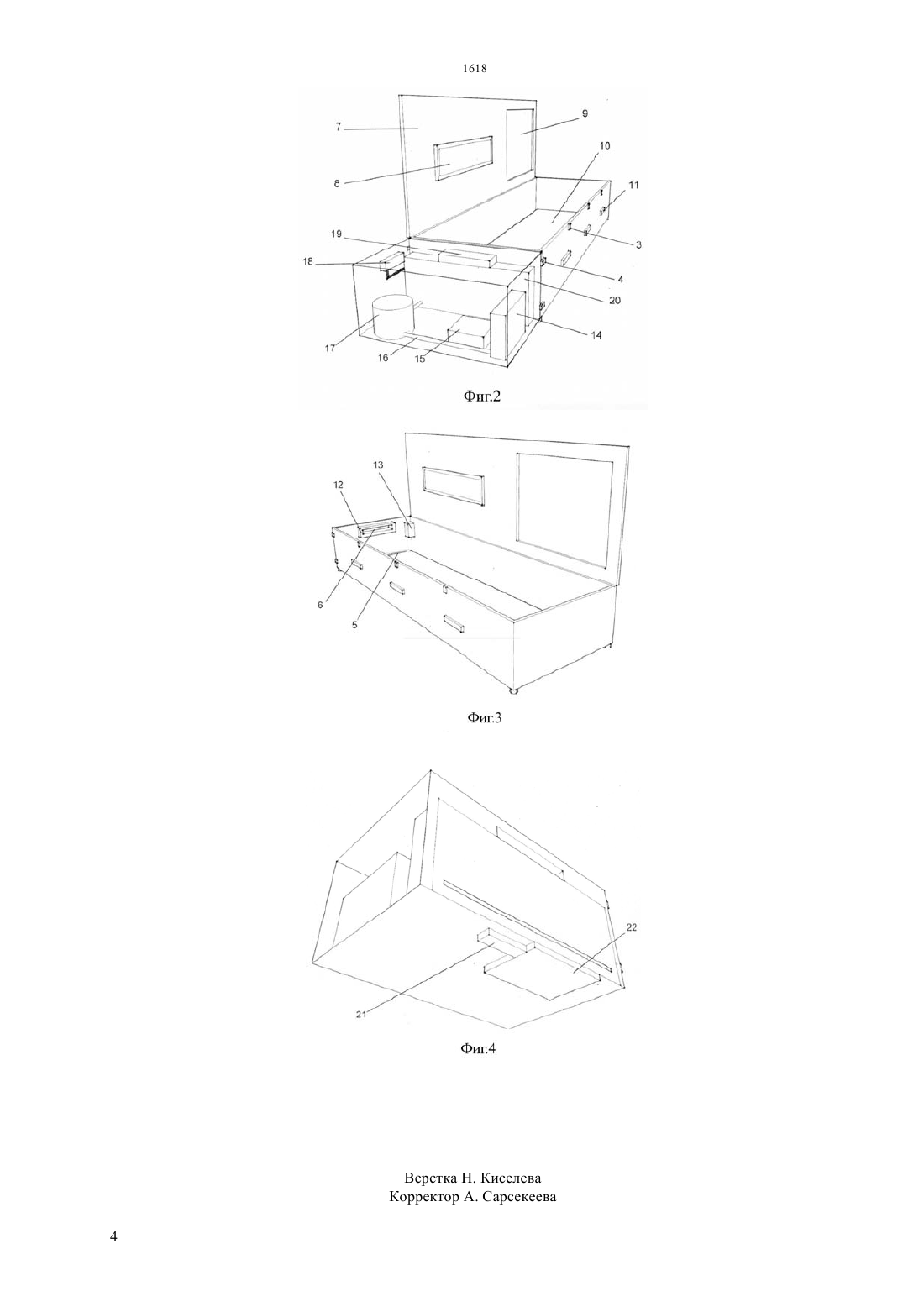

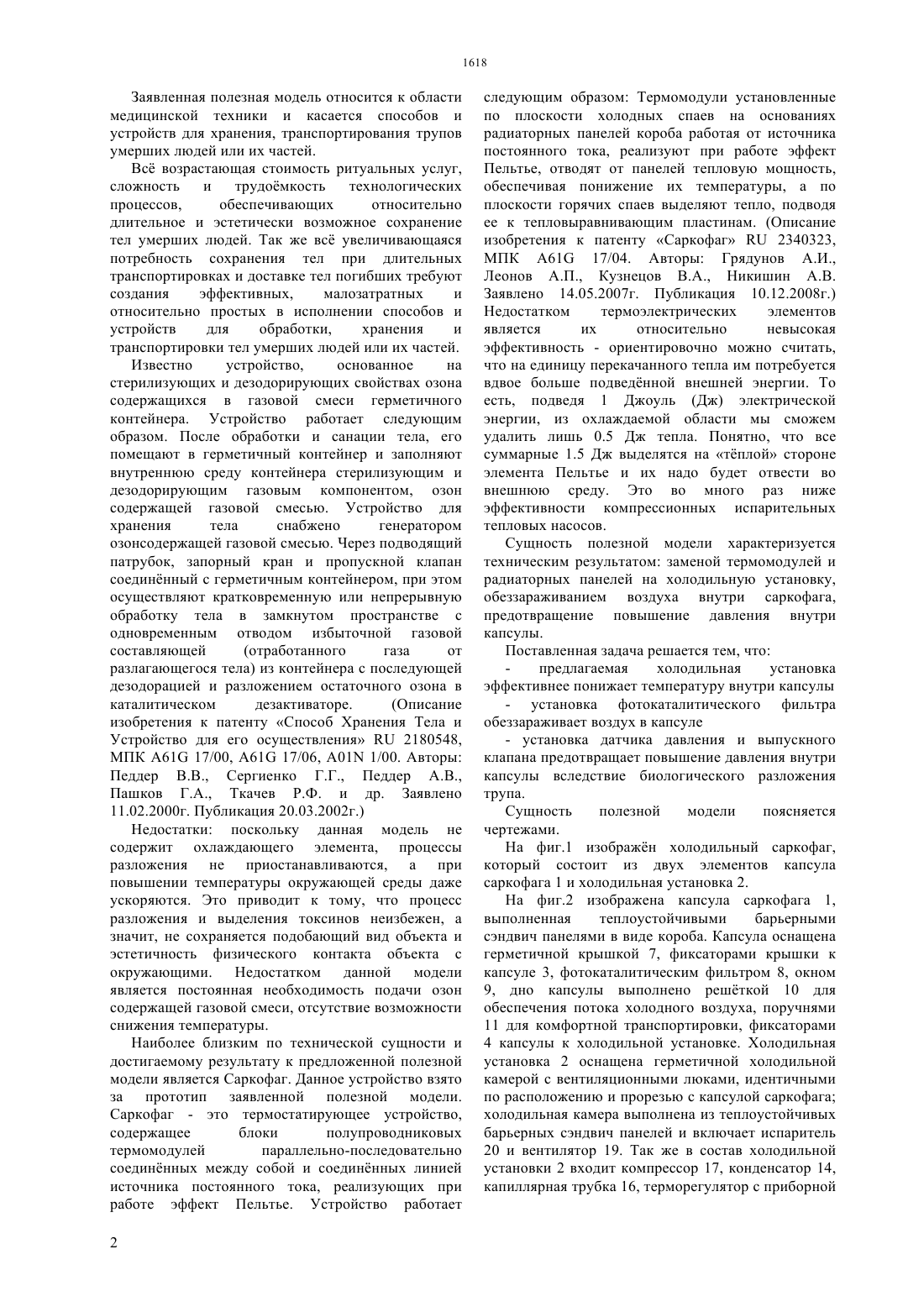

Графическое изображение модели представленно на фигуре 1, фигуре 2, фигуре 3, фигуре 4.
Указанный технический результат достигается за счёт того, что устройство содержит следующие элементы (рисунок №1):
1. Мотор-компрессор (спаянный в замкнутую систему с фильтр-осушителем, конденсатором, капиллярной трубкой, испарителем). Элементы, расположенные вне капсулы саркофага;
2. Защитно-пусковое реле, расположенное вне капсулы саркофага;
3. Автоматическая система оттаивания испарителя, расположенная вне капсулы саркофага;
4. Испаритель;
5. Фильтр-осушитель;
6. Конденсатор;
7. Капиллярная трубка;
8. Вентилятор, расположенный в капсуле саркофага;
9. Фильтр (фотокаталитический) расположенный в капсуле саркофага;
10. Капсула, внутрь которой помещается тело усопшего человека;
11. Ультрафиолетовая лампа, расположенная в капсуле саркофага;
12. Поддон каплепадения, расположенный в капсуле саркофага;
13. Водосборник, расположенный вне капсулы саркофага;
14. Водоотвод, расположенный в капсуле саркофага;
15. Датчик давления, расположенный в капсуле саркофага;
16. Фильтр (угольный) расположенный в капсуле саркофага;
17. Выпускной клапан, расположенный в капсуле саркофага;
18. Датчик дверцы, расположенный вне капсулы саркофага;
19. Лампа, расположення в капсуле саркофага.
Принцип охлаждения, удаления наледи на испарителе и обогрева дверного проёма (рис. №2).
(на рисунке не изображён преобразователь 12В в 220В чтобы не усложнять схему).
Условные обозначения:
• L - фаза;
• N - нейтрал;
• ДД - дверной датчик
• Т-Т - терморегулятор;
• Т - таймер;
• 1,2,3 - контакты таймера
• МТ - моторчик таймера
• ТРК - тепловое реле компрессора;
• ПРК - пусковое реле компрессора;
• ИЛ - индикаторная лампа;
УФЛ - ультрафиолетовая лампа Л - лампа освещения капсулы;
ДП - датчик перегрева;
ВВ - выключатель вентилятора;
MB - мотор вентилятора;
ПР - плавкий предохранитель;
МК - мотор компрессора;
НИ - нагреватель испарителя;
НП - нагреватель
При включении саркофага питание 220В, либо 12В через дверной
датчик (ДД) в положении «закрыто» подаётся на ультрафиолетовую лампу (УФЛ), плавкий предохранитель (ПР) через включенные контакты терморегулятора (Т-Т), далее через контакты 1 и 2 таймера (Т) на мотор вентилятора (MB) и на мотор-компрессор (МК).
Датчик перегрева (ДП) в тёплом состоянии разомкнут, и ток через моторчик таймера (МТ) не проходит, т.е. таймер в начале работы холодильника не работает. При понижении температуры в холодильной капсуле датчик перегрева (ДП), установленный на испарителе, замыкается, и таймер начинает отсчитывать время работы саркофага в режиме охлаждения.
Отсчитав цикл охлаждения, таймер размыкает контакты 1 и 2 и замыкает контакты 1 и 3. При этом разрывается цепь питания вентилятора (MB) и мотор-компрессора (МК), и включаются нагреватели испарители и поддона (НИ, НП). Пока датчик перегрева замкнут, ток на моторчик таймера (МТ) не поступает, и таймер (Т) не работает.
Температура на поверхности испарителя повышается, иней с него оттаивает, и из-за повышения температуры на испарителе размыкаются контакты датчика перегрева (ДП). Начинает работать моторчик таймера (МТ), и через некоторое время таймер (Т) размыкает контакты 1 и 3 и замыкает контакты 1 и 2. Запускается мотор-компрессор (МК), вентилятор (MB), и начинается цикл замораживания.
Обогрев дверного проёма
С целью предотвращения образования инея и обмерзания участков соприкосновения дверного проёма обогрев дверного проёма осуществляется за счёт горячего хладагента, нагнетаемого мотор- компрессором в конденсатор холодильного саркофага.
Горячий хладагент, нагнетаемый мотор-компрессором, проходит по трубопроводу, проложенному в стенке холодильного саркофага, затем идёт по трубопроводу, уложенному внутри по периметру дверного проёма, обогревает этот проём и, уже немного остывший, по трубопроводу в стенке саркофага поступает в конденсатор агрегата.
Принцип работы обеззараживания воздуха внутри капсулы (рисунок 1).
Поскольку, в результате биологических процессов разложения, которые хоть и замедленны благодаря низкой температуре, в воздух всё же выделяются вредные и токсичные вещества. Внутри капсулы установлена система обеззараживания и фильтрации. Это ультрафиолетовые лампы (11) и различного рода фильтра (9, 16).
Так как ультрафиолет, по своим физическим свойствам не имеет возможности проходить через барьеры и обладает только лишь прямым воздействием лучей, принцип обеззараживания обеспечивается постоянным потоком воздуха в капсуле (10) благодаря вентилятору (8). В результате чего микробы и бактерии, подхватываемые потоком воздуха всё же попадают под прямое воздействие ультрафиолетовых лучей. Погибшие микроорганизмы представлены лишь в виде механических частиц, которые оседают в волокнах фильтра.
Фотокаталитический фильтр.
В отличие от традиционных систем фильтрации воздуха, фотокаталитический очиститель не держит в себе собранные из воздуха источники загрязнения, а тут же ее уничтожает.
Связано действие таких воздухоочистителей с явлением фотокатализа - так называют ускорение химических реакций совместным действием вещества-усилителя (катализатора) и потока света видимого или ультрафиолетового спектра. В воздухоочистителях, чье действие основано на фотокатализе, в качестве катализатора реакций выступает диоксид титана (ТiО2).
В обычном своем состоянии диоксид титана является веществом, не обладающим заметной химической активностью.
Зато, будучи облученным интенсивным лучом ультрафиолетового спектра, диоксид титана становится мощнейшим окислителем. Одним из важных свойств окислителей является их способность разлагать органические вещества на воду и углекислый газ. Почему это свойство так важно в отношении очистки воздуха?
Дело в том, что подавляюще большинство находящихся в воздухе загрязнений имеют органическую природу. Основная масса летающей в воздухе пыли - отшелушившиеся остатки омертвевшего верхнего слоя кожи (эпидермиса), частицы волос, шерсти, ворса по большей части состоят из органики. Растворенные в воздухе органические вещества, попадая на рецепторы носа, воспринимаются нами как запах.
Таким образом, фотокаталитические очистители воздуха могут буквально аннигилировать не только загрязнения, но и запахи, и вредные химические примеси. Более того, фотокаталитический очиститель является эффективным обеззараживателем воздуха. Действие фотокатализаторов губительно не только для мертвой органики, но и для живой - бактерий, спор грибов и даже вирусов, против которых традиционные фильтры практически бесполезны.
В качестве фильтра фотокаталитических очистителей воздуха выступает особый материал, называемый пористым стеклом. Он, подобно губке впитывает (адсорбирует) взвешенные ввоздухе примеси. На поверхность стекла методом нанонапыления нанесен слой диоксида молекулярной толщины. Столь тонкий слой является полностью проницаемым для света (что является необходимым условием для фотокатализа) и не уменьшает адсорбирующих свойств пористого стекла. Поверхность фотокаталитического фильтра облучается ультрафиолетовым лучом большой мощности. Задержанные порами стекла частички органики в среде диоксида титана под действием ультрафиолетового излучения разлагаются на углекислый газ и воду, которая тут же испаряется, увеличивая влажность воздуха. Благодаря этому фотокаталитические фильтры не нуждаются в очистке - их просто не от чего очищать, они не держать загрязнения в себе.
Также фотокаталитические очистители выгодно отличаются от традиционных низким уровнем энергопотребления. Ведь львиная доля потребляемой традиционными очистителями энергии уходит на «прогон» воздуха через плотный фильтр.
Наличие в системе угольного фильтра позволяет задерживать неприятные запахи, что повышает комфортабельность и эстетичность.
Принцип устранения избыточного газа из капсулы (рисунок 1).
Поскольку помещённое тело усопшего выделяет в окружающую среду газы, то в герметичном пространстве повышается давление. В связи с этим внутри капсулы установлен датчику давления (барометр) (15), при срабатывании которого излишний воздух выходит наружу через угольный фильтр (16) и выпускной клапан (17). Благодаря фильтру выводимый воздух не имеет неприятного запаха, что повышает эстетичность и комфорт.
Принцип работы системы при разгерметизации капсулы (рисунок 1).
Поскольку предоставление услуг саркофага потребует частого размыкания герметичной системы во время ритуальных процедур. То, с целью предотвращения работы системы охлаждения в «холостую» и быстрого износа, на крышке капсулы установлен дверной датчик (18). При срабатывании датчика в положении «открыто» система обесточивается, останавливая всю работу саркофага. В режиме «закрыто» система работает по выше изложенному принципу.
Таким образом, предложенная полезная модель обеспечивает надёжность и долговечность, комфортность и эстетичность в работе, санитарно-гигиеническую безопасность, высокую мобильность и простоту в эксплуатации.
Так же важным свойством представленной модели является возможность транспортировки донорских органов для последующей трансплантации. Данная возможность является крайне актуальной ввиду перспективного развития трансплантологии в Казахстане.
