Способ измерения оседания кровли в горных выработках

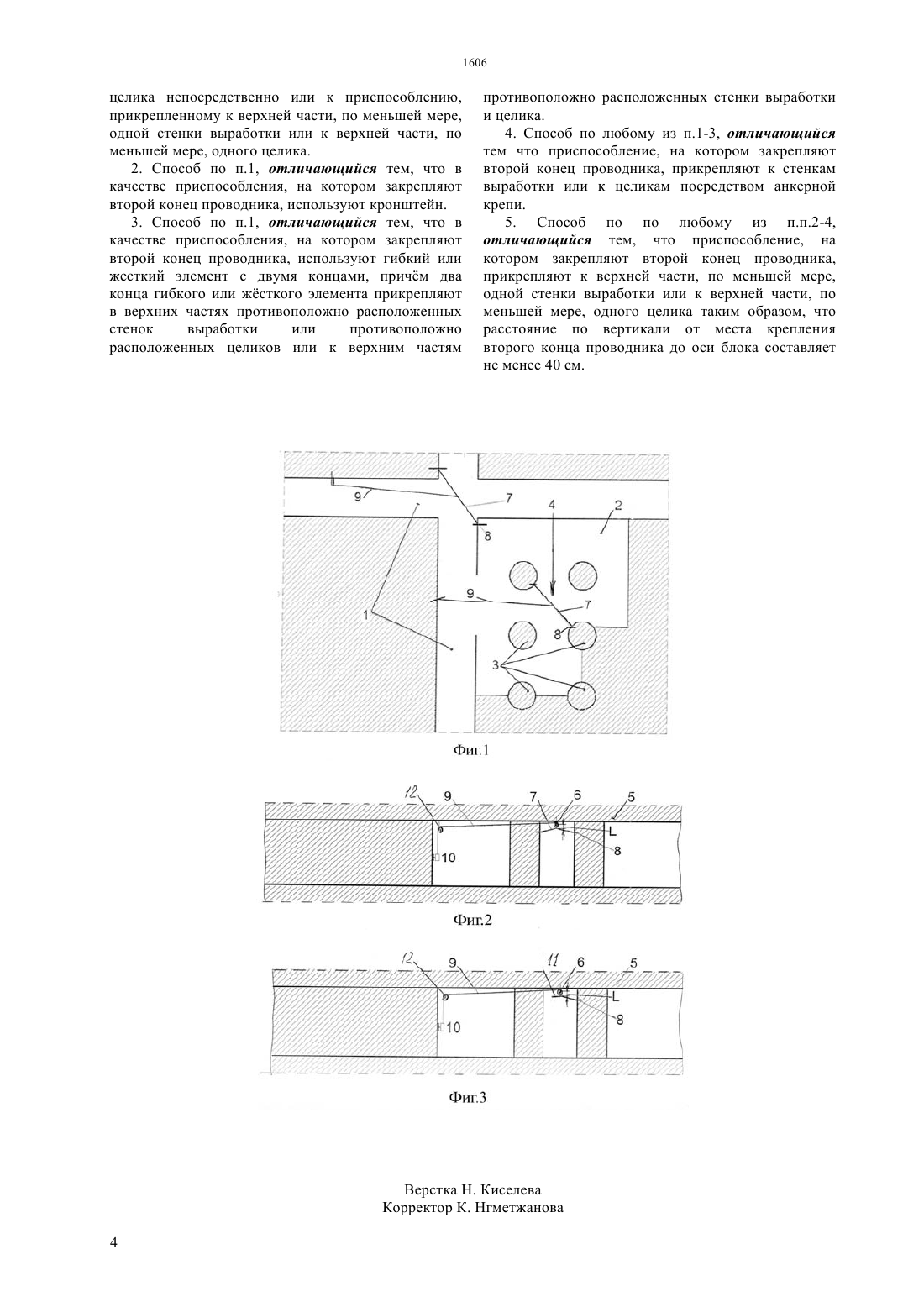

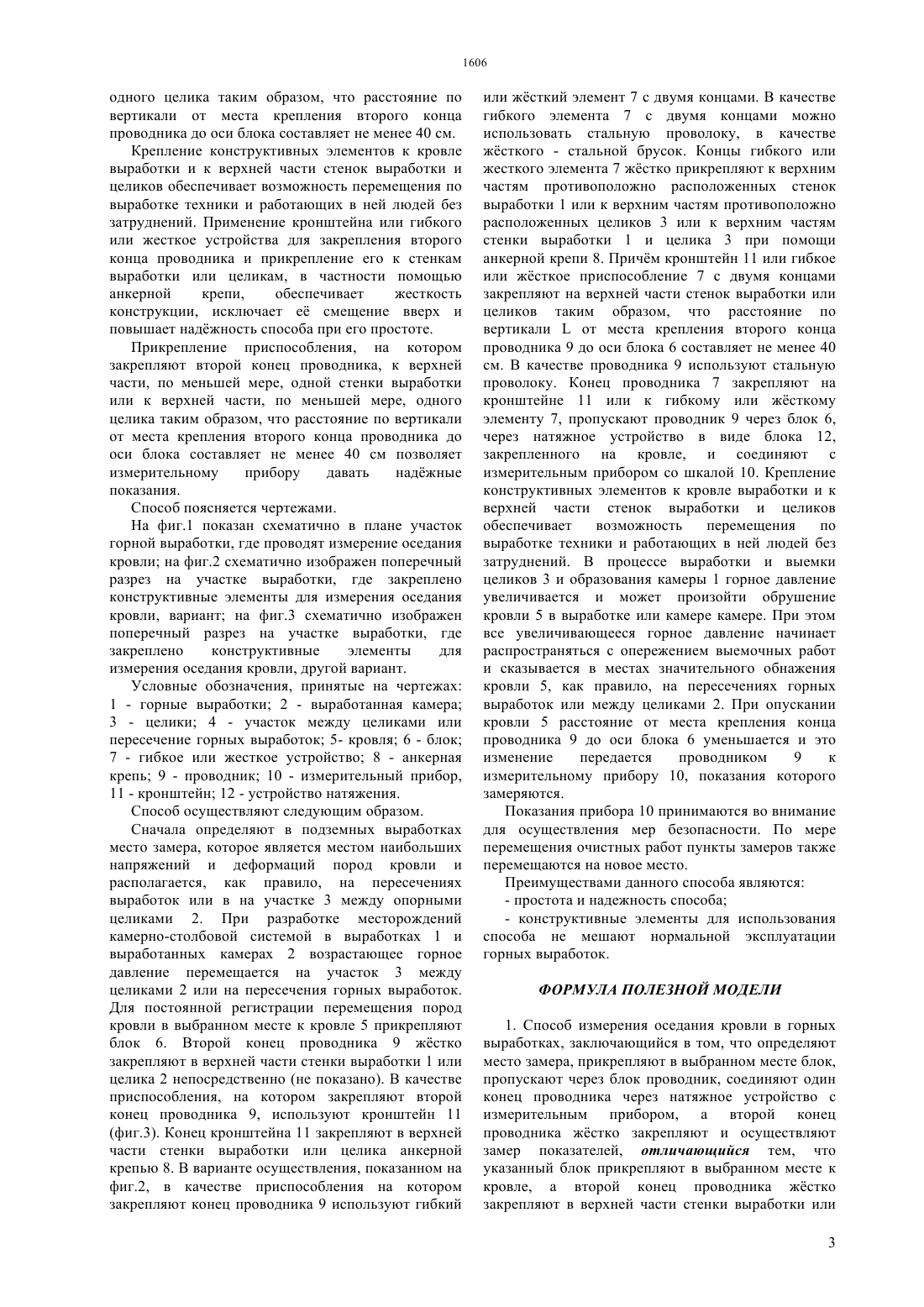

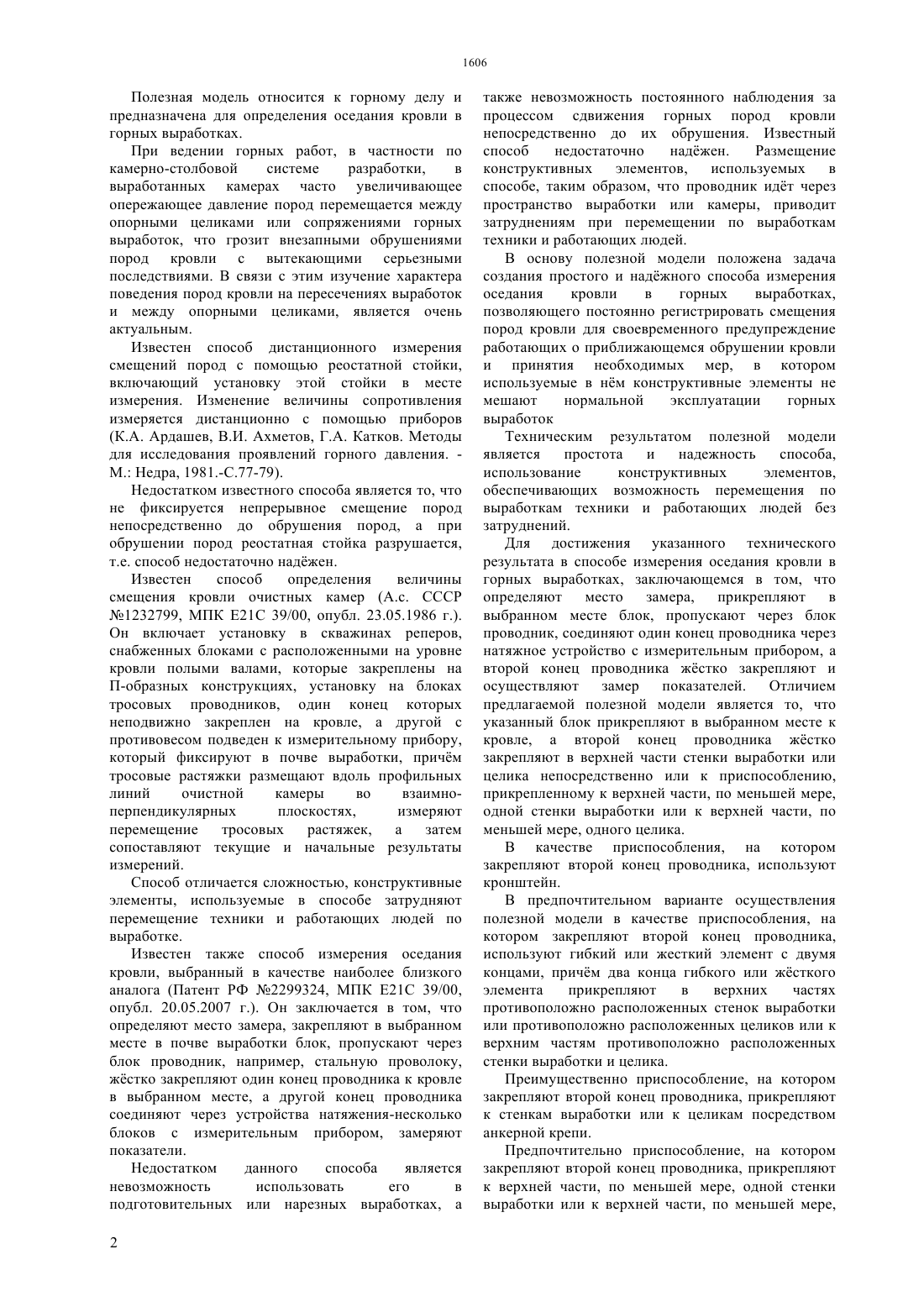

(51) 21 39/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ замер показателей. Отличие способа заключается в том, что указанный блок 6 прикрепляют в выбранном месте к кровле 5, а второй конец проводника 9 жстко закрепляют в верхней части стенки выработки 1 или целика 3 непосредственно или к приспособлению, прикрепленному к верхней части, по меньшей мере, одной стенки выработки 1 или к верхней части, по меньшей мере, одного целика 3. В качестве приспособления, на котором закрепляют второй конец проводника 9, используют кронштейн 11 или гибкий или жесткий элемент 7 с двумя концами, причм два конца гибкого или жсткого элемента прикрепляют в верхних частях противоположно расположенных стенок выработки 1 или противоположно расположенных целиков 3 или к верхним частям противоположно расположенных стенки выработки и целика, в частности посредством анкерной крепи 8. Приспособление, на котором закрепляют второй конец проводника 9, прикрепляют к верхней части ,по меньшей мере, одной стенки выработки или к верхней части, по меньшей мере, одного целика таким образом, что расстояниепо вертикали от места крепления второго конца проводника до оси блока 6 составляет не менее 40 см.(72) Нурпеисова Маржан Байсановна Кыргизбаева Гулдана Мейрамбековна Бек Айдос Аскарулы Копжасарулы Косканат(54) СПОСОБ ИЗМЕРЕНИЯ ОСЕДАНИЯ КРОВЛИ В ГОРНЫХ ВЫРАБОТКАХ(57) Полезная модель относится к горному делу и предназначена для определения оседания кровли в горных выработках. Техническим результатом является простота и надежность способа, использование конструктивных элементов,обеспечивающих возможность перемещения по выработкам техники и работающих людей без затруднений. Способ измерения оседания кровли в горных выработках заключается в том, что определяют место замера, прикрепляют в выбранном месте блок 6, пропускают через блок проводник 9, соединяют один конец проводника 9 через натяжное устройство 12 с измерительным прибором 10, а второй конец проводника 9 жстко закрепляют и осуществляют Полезная модель относится к горному делу и предназначена для определения оседания кровли в горных выработках. При ведении горных работ, в частности по камерно-столбовой системе разработки,в выработанных камерах часто увеличивающее опережающее давление пород перемещается между опорными целиками или сопряжениями горных выработок, что грозит внезапными обрушениями пород кровли с вытекающими серьезными последствиями. В связи с этим изучение характера поведения пород кровли на пересечениях выработок и между опорными целиками, является очень актуальным. Известен способ дистанционного измерения смещений пород с помощью реостатной стойки,включающий установку этой стойки в месте измерения. Изменение величины сопротивления измеряется дистанционно с помощью приборов(К.А. Ардашев, В.И. Ахметов, Г.А. Катков. Методы для исследования проявлений горного давления. М. Недра, 1981.-С.77-79). Недостатком известного способа является то, что не фиксируется непрерывное смещение пород непосредственно до обрушения пород, а при обрушении пород реостатная стойка разрушается,т.е. способ недостаточно наджен. Известен способ определения величины смещения кровли очистных камер (А.с. СССР 1232799, МПК Е 21 С 39/00, опубл. 23.05.1986 г.). Он включает установку в скважинах реперов,снабженных блоками с расположенными на уровне кровли полыми валами, которые закреплены на П-образных конструкциях, установку на блоках тросовых проводников, один конец которых неподвижно закреплен на кровле, а другой с противовесом подведен к измерительному прибору,который фиксируют в почве выработки, причм тросовые растяжки размещают вдоль профильных линий очистной камеры во взаимноперпендикулярных плоскостях,измеряют перемещение тросовых растяжек, а затем сопоставляют текущие и начальные результаты измерений. Способ отличается сложностью, конструктивные элементы, используемые в способе затрудняют перемещение техники и работающих людей по выработке. Известен также способ измерения оседания кровли, выбранный в качестве наиболее близкого аналога (Патент РФ 2299324, МПК Е 21 С 39/00,опубл. 20.05.2007 г.). Он заключается в том, что определяют место замера, закрепляют в выбранном месте в почве выработки блок, пропускают через блок проводник, например, стальную проволоку,жстко закрепляют один конец проводника к кровле в выбранном месте, а другой конец проводника соединяют через устройства натяжения-несколько блоков с измерительным прибором, замеряют показатели. Недостатком данного способа является невозможность использовать его в подготовительных или нарезных выработках, а 2 также невозможность постоянного наблюдения за процессом сдвижения горных пород кровли непосредственно до их обрушения. Известный способ недостаточно наджен. Размещение конструктивных элементов, используемых в способе, таким образом, что проводник идт через пространство выработки или камеры, приводит затруднениям при перемещении по выработкам техники и работающих людей. В основу полезной модели положена задача создания простого и наджного способа измерения оседания кровли в горных выработках,позволяющего постоянно регистрировать смещения пород кровли для своевременного предупреждение работающих о приближающемся обрушении кровли и принятия необходимых мер, в котором используемые в нм конструктивные элементы не мешают нормальной эксплуатации горных выработок Техническим результатом полезной модели является простота и надежность способа,использование конструктивных элементов,обеспечивающих возможность перемещения по выработкам техники и работающих людей без затруднений. Для достижения указанного технического результата в способе измерения оседания кровли в горных выработках, заключающемся в том, что определяют место замера, прикрепляют в выбранном месте блок, пропускают через блок проводник, соединяют один конец проводника через натяжное устройство с измерительным прибором, а второй конец проводника жстко закрепляют и осуществляют замер показателей. Отличием предлагаемой полезной модели является то, что указанный блок прикрепляют в выбранном месте к кровле, а второй конец проводника жстко закрепляют в верхней части стенки выработки или целика непосредственно или к приспособлению,прикрепленному к верхней части, по меньшей мере,одной стенки выработки или к верхней части, по меньшей мере, одного целика. В качестве приспособления, на котором закрепляют второй конец проводника, используют кронштейн. В предпочтительном варианте осуществления полезной модели в качестве приспособления, на котором закрепляют второй конец проводника,используют гибкий или жесткий элемент с двумя концами, причм два конца гибкого или жсткого элемента прикрепляют в верхних частях противоположно расположенных стенок выработки или противоположно расположенных целиков или к верхним частям противоположно расположенных стенки выработки и целика. Преимущественно приспособление, на котором закрепляют второй конец проводника, прикрепляют к стенкам выработки или к целикам посредством анкерной крепи. Предпочтительно приспособление, на котором закрепляют второй конец проводника, прикрепляют к верхней части, по меньшей мере, одной стенки выработки или к верхней части, по меньшей мере, 1606 одного целика таким образом, что расстояние по вертикали от места крепления второго конца проводника до оси блока составляет не менее 40 см. Крепление конструктивных элементов к кровле выработки и к верхней части стенок выработки и целиков обеспечивает возможность перемещения по выработке техники и работающих в ней людей без затруднений. Применение кронштейна или гибкого или жесткое устройства для закрепления второго конца проводника и прикрепление его к стенкам выработки или целикам, в частности помощью анкерной крепи,обеспечивает жесткость конструкции, исключает е смещение вверх и повышает наджность способа при его простоте. Прикрепление приспособления, на котором закрепляют второй конец проводника, к верхней части, по меньшей мере, одной стенки выработки или к верхней части, по меньшей мере, одного целика таким образом, что расстояние по вертикали от места крепления второго конца проводника до оси блока составляет не менее 40 см позволяет измерительному прибору давать наджные показания. Способ поясняется чертежами. На фиг.1 показан схематично в плане участок горной выработки, где проводят измерение оседания кровли на фиг.2 схематично изображен поперечный разрез на участке выработки, где закреплено конструктивные элементы для измерения оседания кровли, вариант на фиг.3 схематично изображен поперечный разрез на участке выработки, где закреплено конструктивные элементы для измерения оседания кровли, другой вариант. Условные обозначения, принятые на чертежах 1 - горные выработки 2 - выработанная камера 3 - целики 4 - участок между целиками или пересечение горных выработок 5- кровля 6 - блок 7 - гибкое или жесткое устройство 8 - анкерная крепь 9 - проводник 10 - измерительный прибор,11 - кронштейн 12 - устройство натяжения. Способ осуществляют следующим образом. Сначала определяют в подземных выработках место замера, которое является местом наибольших напряжений и деформаций пород кровли и располагается, как правило, на пересечениях выработок или в на участке 3 между опорными целиками 2. При разработке месторождений камерно-столбовой системой в выработках 1 и выработанных камерах 2 возрастающее горное давление перемещается на участок 3 между целиками 2 или на пересечения горных выработок. Для постоянной регистрации перемещения пород кровли в выбранном месте к кровле 5 прикрепляют блок 6. Второй конец проводника 9 жстко закрепляют в верхней части стенки выработки 1 или целика 2 непосредственно (не показано). В качестве приспособления, на котором закрепляют второй конец проводника 9, используют кронштейн 11(фиг.3). Конец кронштейна 11 закрепляют в верхней части стенки выработки или целика анкерной крепью 8. В варианте осуществления, показанном на фиг.2, в качестве приспособления на котором закрепляют конец проводника 9 используют гибкий или жсткий элемент 7 с двумя концами. В качестве гибкого элемента 7 с двумя концами можно использовать стальную проволоку, в качестве жсткого - стальной брусок. Концы гибкого или жесткого элемента 7 жстко прикрепляют к верхним частям противоположно расположенных стенок выработки 1 или к верхним частям противоположно расположенных целиков 3 или к верхним частям стенки выработки 1 и целика 3 при помощи анкерной крепи 8. Причм кронштейн 11 или гибкое или жсткое приспособление 7 с двумя концами закрепляют на верхней части стенок выработки или целиков таким образом, что расстояние по вертикалиот места крепления второго конца проводника 9 до оси блока 6 составляет не менее 40 см. В качестве проводника 9 используют стальную проволоку. Конец проводника 7 закрепляют на кронштейне 11 или к гибкому или жсткому элементу 7, пропускают проводник 9 через блок 6,через натяжное устройство в виде блока 12,закрепленного на кровле, и соединяют с измерительным прибором со шкалой 10. Крепление конструктивных элементов к кровле выработки и к верхней части стенок выработки и целиков обеспечивает возможность перемещения по выработке техники и работающих в ней людей без затруднений. В процессе выработки и выемки целиков 3 и образования камеры 1 горное давление увеличивается и может произойти обрушение кровли 5 в выработке или камере камере. При этом все увеличивающееся горное давление начинает распространяться с опережением выемочных работ и сказывается в местах значительного обнажения кровли 5, как правило, на пересечениях горных выработок или между целиками 2. При опускании кровли 5 расстояние от места крепления конца проводника 9 до оси блока 6 уменьшается и это изменение передается проводником 9 к измерительному прибору 10, показания которого замеряются. Показания прибора 10 принимаются во внимание для осуществления мер безопасности. По мере перемещения очистных работ пункты замеров также перемещаются на новое место. Преимуществами данного способа являются- конструктивные элементы для использования способа не мешают нормальной эксплуатации горных выработок. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Способ измерения оседания кровли в горных выработках, заключающийся в том, что определяют место замера, прикрепляют в выбранном месте блок,пропускают через блок проводник, соединяют один конец проводника через натяжное устройство с измерительным прибором, а второй конец проводника жстко закрепляют и осуществляют замер показателей, отличающийся тем, что указанный блок прикрепляют в выбранном месте к кровле, а второй конец проводника жстко закрепляют в верхней части стенки выработки или 3 целика непосредственно или к приспособлению,прикрепленному к верхней части, по меньшей мере,одной стенки выработки или к верхней части, по меньшей мере, одного целика. 2. Способ по п.1, отличающийся тем, что в качестве приспособления, на котором закрепляют второй конец проводника, используют кронштейн. 3. Способ по п.1, отличающийся тем, что в качестве приспособления, на котором закрепляют второй конец проводника, используют гибкий или жесткий элемент с двумя концами, причм два конца гибкого или жсткого элемента прикрепляют в верхних частях противоположно расположенных стенок выработки или противоположно расположенных целиков или к верхним частям противоположно расположенных стенки выработки и целика. 4. Способ по любому из п.1-3, отличающийся тем что приспособление, на котором закрепляют второй конец проводника, прикрепляют к стенкам выработки или к целикам посредством анкерной крепи. 5. Способ по по любому из п.п.2-4,отличающийся тем, что приспособление, на котором закрепляют второй конец проводника,прикрепляют к верхней части, по меньшей мере,одной стенки выработки или к верхней части, по меньшей мере, одного целика таким образом, что расстояние по вертикали от места крепления второго конца проводника до оси блока составляет не менее 40 см.
