Водогрейный котел Шилден “ВКШ-1″

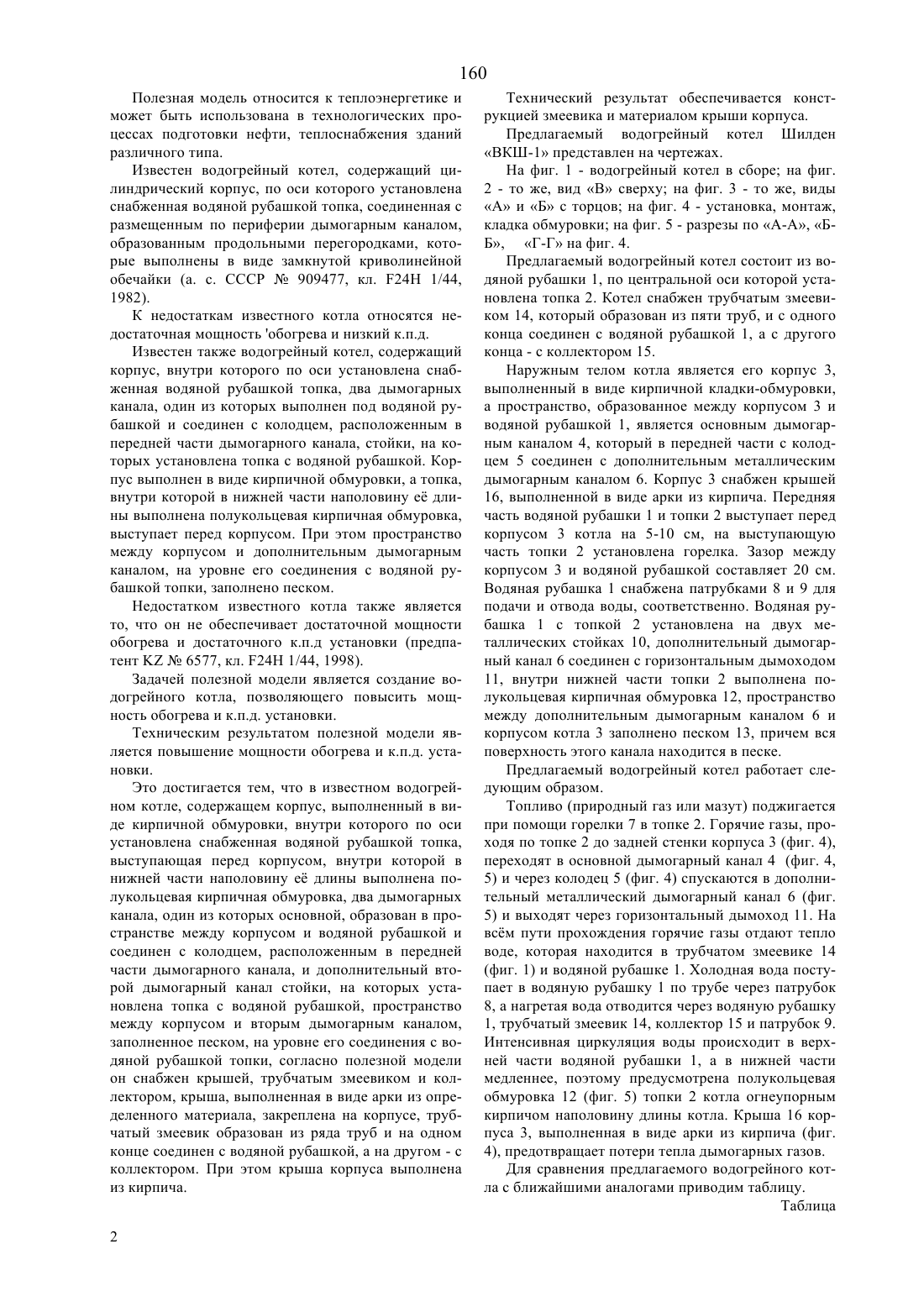

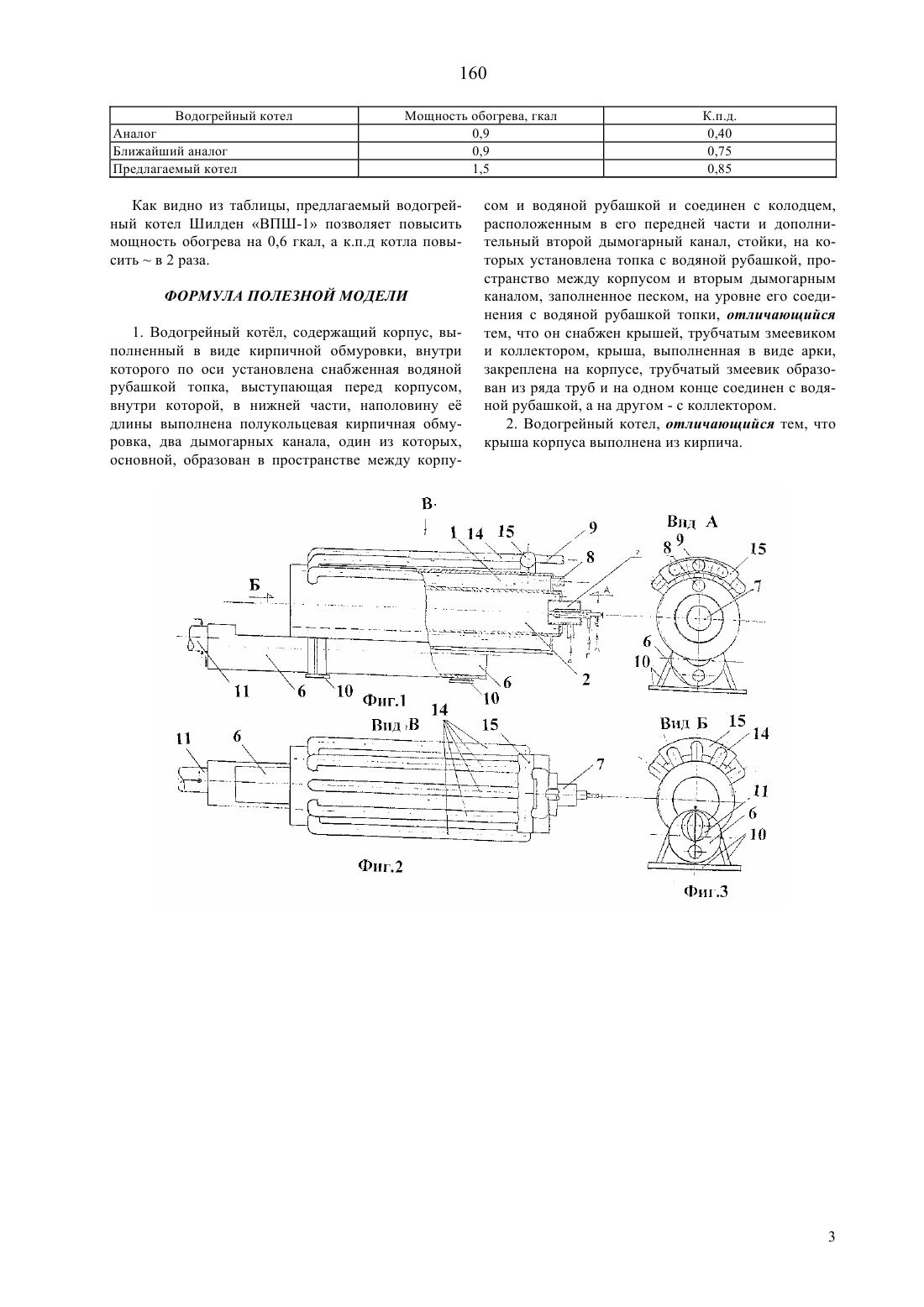

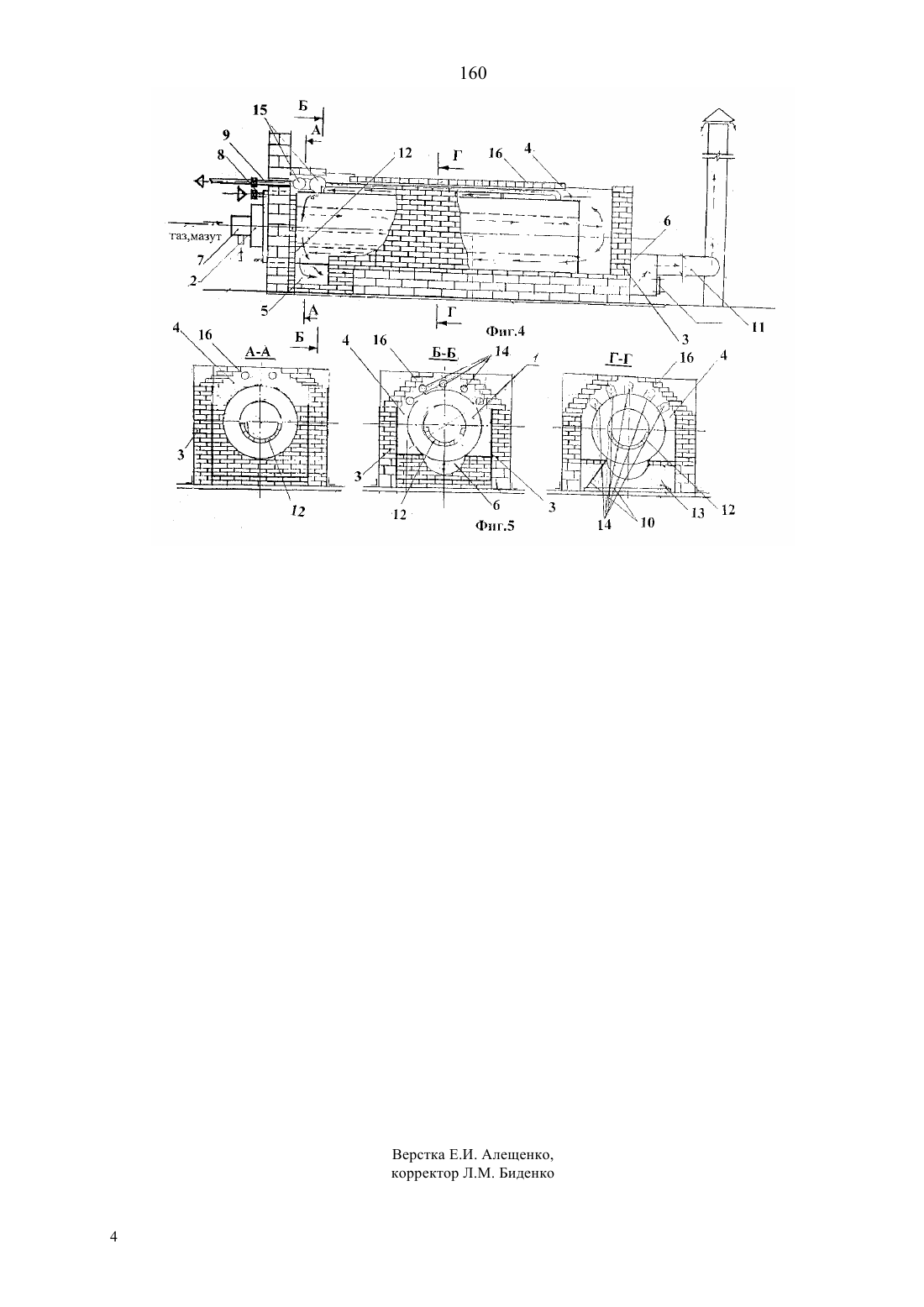

(51)7 24 1/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(76) Шилден Бактыгерей Карасай улы(56) Предварительный патент РК 6577, кл. 24 1/44, 1998(54) ВОДОГРЕЙНЫЙ КОТЕЛ ШИЛДЕН ВКШ-1(57) Полезная модель относится к теплоэнергетике и может быть использована в технологических процессах подготовки нефти, теплоснабжения зданий различного типа. Техническим результатом полезной модели является повышение мощности обогрева и повышение к.п.д. установки. Это достигается тем, что в известном водогрейном котле, содержащем корпус, выполненный в виде кирпичной обмуровки, внутри которого по оси установлена снабженная водяной рубашкой топка, выступающая перед корпусом, внутри которой в нижней части наполовину е длины выполнена полукольцевая кирпичная обмуровка, два дымогарных канала, один из которых, основной, образован в пространстве между корпусом и водяной рубашкой и соединен с колодцем, расположенным в передней части дымогарного канала, и дополнительный второй, дымогарный канал, стойки, на которых установлена топка с водяной рубашкой, пространство между корпусом и вторым дымогарным каналом,заполненное песком, на уровне его соединения с водяной рубашкой топки, согласно полезной модели он снабжен крышей, трубчатым змеевиком и коллектором, крыша , выполненная в виде арки, закреплена на корпусе, трубчатый змеевик образован из ряда труб и на одном конце соединен с водяной рубашкой, а на другом - с коллектором. При этом крыша корпуса выполнена из кирпича. 160 Полезная модель относится к теплоэнергетике и может быть использована в технологических процессах подготовки нефти, теплоснабжения зданий различного типа. Известен водогрейный котел, содержащий цилиндрический корпус, по оси которого установлена снабженная водяной рубашкой топка, соединенная с размещенным по периферии дымогарным каналом,образованным продольными перегородками, которые выполнены в виде замкнутой криволинейной обечайки (а. с. СССР 909477, кл. 24 Н 1/44,1982). К недостаткам известного котла относятся недостаточная мощность обогрева и низкий к.п.д. Известен также водогрейный котел, содержащий корпус, внутри которого по оси установлена снабженная водяной рубашкой топка, два дымогарных канала, один из которых выполнен под водяной рубашкой и соединен с колодцем, расположенным в передней части дымогарного канала, стойки, на которых установлена топка с водяной рубашкой. Корпус выполнен в виде кирпичной обмуровки, а топка,внутри которой в нижней части наполовину е длины выполнена полукольцевая кирпичная обмуровка,выступает перед корпусом. При этом пространство между корпусом и дополнительным дымогарным каналом, на уровне его соединения с водяной рубашкой топки, заполнено песком. Недостатком известного котла также является то, что он не обеспечивает достаточной мощности обогрева и достаточного к.п.д установки (предпатент 6577, кл. 24 Н 1/44, 1998). Задачей полезной модели является создание водогрейного котла, позволяющего повысить мощность обогрева и к.п.д. установки. Техническим результатом полезной модели является повышение мощности обогрева и к.п.д. установки. Это достигается тем, что в известном водогрейном котле, содержащем корпус, выполненный в виде кирпичной обмуровки, внутри которого по оси установлена снабженная водяной рубашкой топка,выступающая перед корпусом, внутри которой в нижней части наполовину е длины выполнена полукольцевая кирпичная обмуровка, два дымогарных канала, один из которых основной, образован в пространстве между корпусом и водяной рубашкой и соединен с колодцем, расположенным в передней части дымогарного канала, и дополнительный второй дымогарный канал стойки, на которых установлена топка с водяной рубашкой, пространство между корпусом и вторым дымогарным каналом,заполненное песком, на уровне его соединения с водяной рубашкой топки, согласно полезной модели он снабжен крышей, трубчатым змеевиком и коллектором, крыша, выполненная в виде арки из определенного материала, закреплена на корпусе, трубчатый змеевик образован из ряда труб и на одном конце соединен с водяной рубашкой, а на другом - с коллектором. При этом крыша корпуса выполнена из кирпича. 2 Технический результат обеспечивается конструкцией змеевика и материалом крыши корпуса. Предлагаемый водогрейный котел Шилден ВКШ-1 представлен на чертежах. На фиг. 1 - водогрейный котел в сборе на фиг. 2 - то же, вид В сверху на фиг. 3 - то же, виды А и Б с торцов на фиг. 4 - установка, монтаж,кладка обмуровки на фиг. 5 - разрезы по А-А, ББ, Г-Г на фиг. 4. Предлагаемый водогрейный котел состоит из водяной рубашки 1, по центральной оси которой установлена топка 2. Котел снабжен трубчатым змеевиком 14, который образован из пяти труб, и с одного конца соединен с водяной рубашкой 1, а с другого конца - с коллектором 15. Наружным телом котла является его корпус 3,выполненный в виде кирпичной кладки-обмуровки,а пространство, образованное между корпусом 3 и водяной рубашкой 1, является основным дымогарным каналом 4, который в передней части с колодцем 5 соединен с дополнительным металлическим дымогарным каналом 6. Корпус 3 снабжен крышей 16, выполненной в виде арки из кирпича. Передняя часть водяной рубашки 1 и топки 2 выступает перед корпусом 3 котла на 5-10 см, на выступающую часть топки 2 установлена горелка. Зазор между корпусом 3 и водяной рубашкой составляет 20 см. Водяная рубашка 1 снабжена патрубками 8 и 9 для подачи и отвода воды, соответственно. Водяная рубашка 1 с топкой 2 установлена на двух металлических стойках 10, дополнительный дымогарный канал 6 соединен с горизонтальным дымоходом 11, внутри нижней части топки 2 выполнена полукольцевая кирпичная обмуровка 12, пространство между дополнительным дымогарным каналом 6 и корпусом котла 3 заполнено песком 13, причем вся поверхность этого канала находится в песке. Предлагаемый водогрейный котел работает следующим образом. Топливо (природный газ или мазут) поджигается при помощи горелки 7 в топке 2. Горячие газы, проходя по топке 2 до задней стенки корпуса 3 (фиг. 4),переходят в основной дымогарный канал 4 (фиг. 4,5) и через колодец 5 (фиг. 4) спускаются в дополнительный металлический дымогарный канал 6 (фиг. 5) и выходят через горизонтальный дымоход 11. На всм пути прохождения горячие газы отдают тепло воде, которая находится в трубчатом змеевике 14(фиг. 1) и водяной рубашке 1. Холодная вода поступает в водяную рубашку 1 по трубе через патрубок 8, а нагретая вода отводится через водяную рубашку 1, трубчатый змеевик 14, коллектор 15 и патрубок 9. Интенсивная циркуляция воды происходит в верхней части водяной рубашки 1, а в нижней части медленнее, поэтому предусмотрена полукольцевая обмуровка 12 (фиг. 5) топки 2 котла огнеупорным кирпичом наполовину длины котла. Крыша 16 корпуса 3, выполненная в виде арки из кирпича (фиг. 4), предотвращает потери тепла дымогарных газов. Для сравнения предлагаемого водогрейного котла с ближайшими аналогами приводим таблицу. Таблица 160 Водогрейный котел Аналог Ближайший аналог Предлагаемый котел Как видно из таблицы, предлагаемый водогрейный котел Шилден ВПШ-1 позволяет повысить мощность обогрева на 0,6 гкал, а к.п.д котла повыситьв 2 раза. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Водогрейный котл, содержащий корпус, выполненный в виде кирпичной обмуровки, внутри которого по оси установлена снабженная водяной рубашкой топка, выступающая перед корпусом,внутри которой, в нижней части, наполовину е длины выполнена полукольцевая кирпичная обмуровка, два дымогарных канала, один из которых,основной, образован в пространстве между корпу К.п.д. 0,40 0,75 0,85 сом и водяной рубашкой и соединен с колодцем,расположенным в его передней части и дополнительный второй дымогарный канал, стойки, на которых установлена топка с водяной рубашкой, пространство между корпусом и вторым дымогарным каналом, заполненное песком, на уровне его соединения с водяной рубашкой топки, отличающийся тем, что он снабжен крышей, трубчатым змеевиком и коллектором, крыша, выполненная в виде арки,закреплена на корпусе, трубчатый змеевик образован из ряда труб и на одном конце соединен с водяной рубашкой, а на другом - с коллектором. 2. Водогрейный котел, отличающийся тем, что крыша корпуса выполнена из кирпича.
