Электронная карточка с расширенными функциональными возможностями

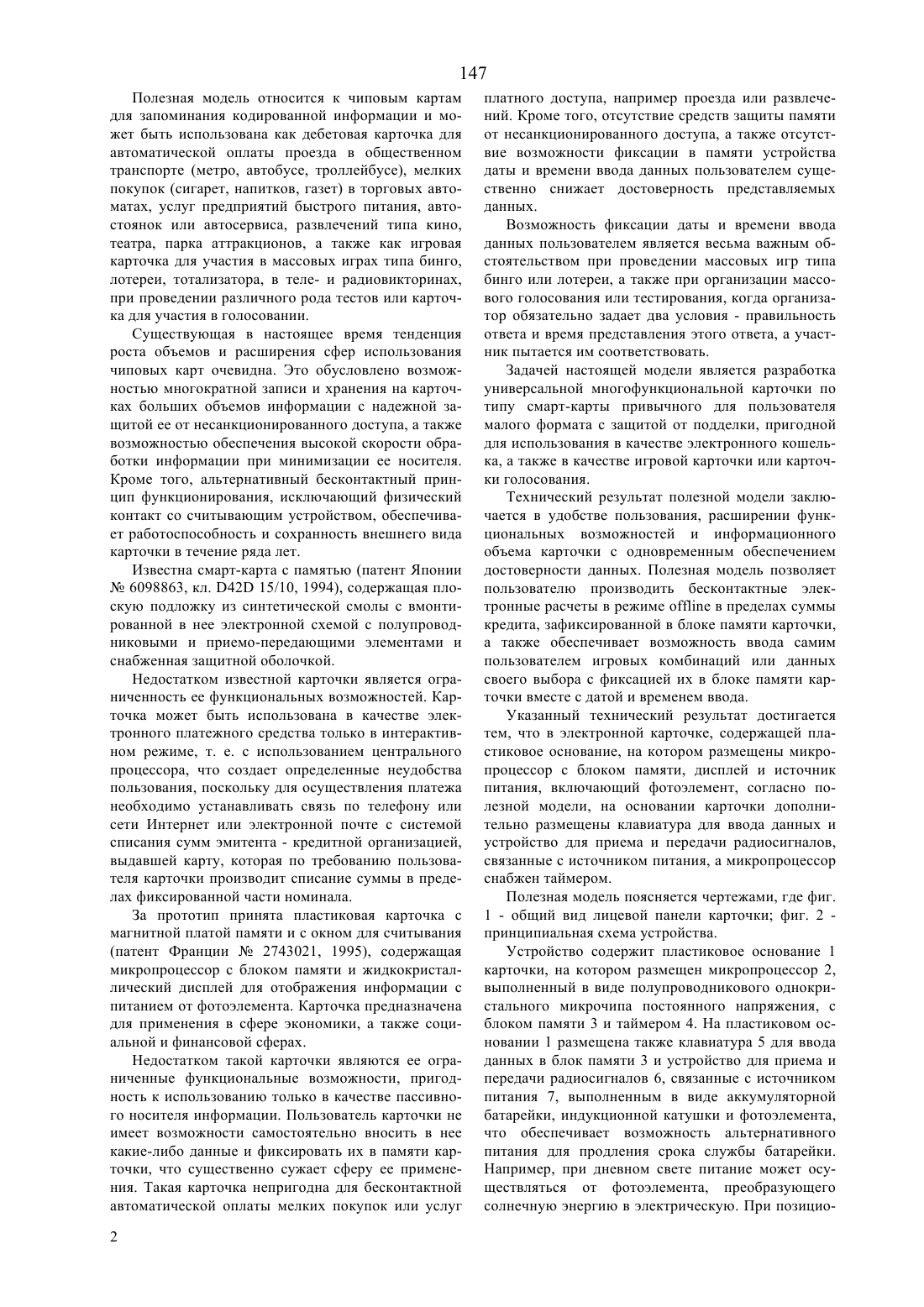

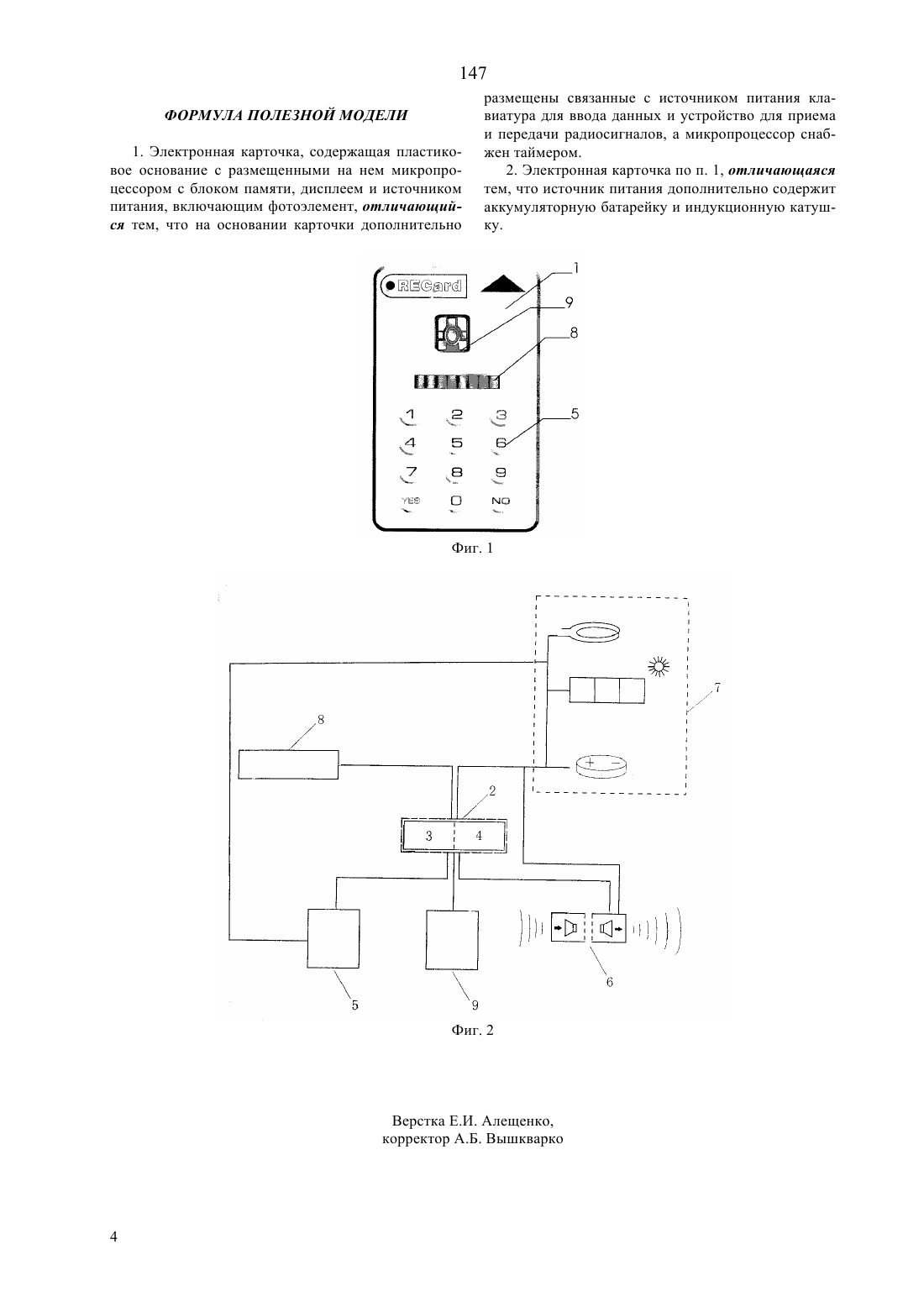

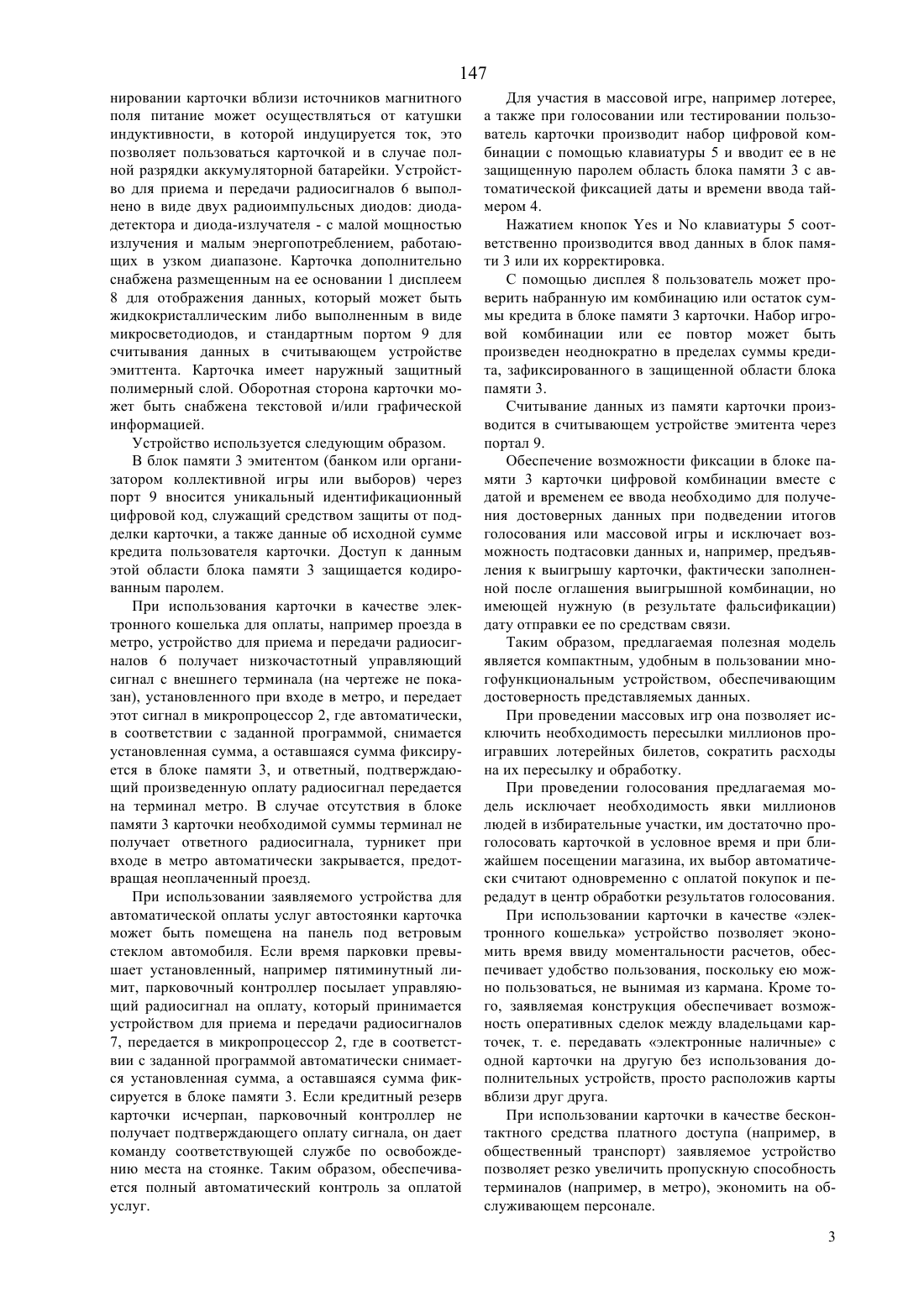

(51)7 42 15/10, 42 10900, 06 19/067 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к бесконтактным чиповым картам для запоминания кодированной информации и может быть использована как дебетовая карточка для автоматической, в том числе бесконтактной, оплаты проезда в общественном транспорте (метро, автобусе, троллейбусе), мелких покупок (сигарет, напитков, газет) в торговых автоматах, услуг предприятий быстрого питания, авто стоянок или автосервиса, развлечений типа кино,театра, парка аттракционов, а также как игровая карточка для участия в массовых иг типа бинго,лотереи, тотализатора, в теле- и радиовикторинах,при проведении различного рода тестов или карточка для участия в голосовании. Для расширения функциональных возможностей и информационного объема карточки, удобства пользования с одновременным обеспечением достоверности данных в карточке, содержащей пластиковое основание, на котором размещены микропроцессор с блоком памяти, дисплей и источник питания, на основании дополнительно размещены клавиатура для ввода данных и устройство для приема и передачи радиосигналов, связанные с источником питания, а микропроцессор снабжен таймером. 147 Полезная модель относится к чиповым картам для запоминания кодированной информации и может быть использована как дебетовая карточка для автоматической оплаты проезда в общественном транспорте (метро, автобусе, троллейбусе), мелких покупок (сигарет, напитков, газет) в торговых автоматах, услуг предприятий быстрого питания, автостоянок или автосервиса, развлечений типа кино,театра, парка аттракционов, а также как игровая карточка для участия в массовых играх типа бинго,лотереи, тотализатора, в теле- и радиовикторинах,при проведении различного рода тестов или карточка для участия в голосовании. Существующая в настоящее время тенденция роста объемов и расширения сфер использования чиповых карт очевидна. Это обусловлено возможностью многократной записи и хранения на карточках больших объемов информации с надежной защитой ее от несанкционированного доступа, а также возможностью обеспечения высокой скорости обработки информации при минимизации ее носителя. Кроме того, альтернативный бесконтактный принцип функционирования, исключающий физический контакт со считывающим устройством, обеспечивает работоспособность и сохранность внешнего вида карточки в течение ряда лет. Известна смарт-карта с памятью (патент Японии 6098863, кл. 42 15/10, 1994), содержащая плоскую подложку из синтетической смолы с вмонтированной в нее электронной схемой с полупроводниковыми и приемо-передающими элементами и снабженная защитной оболочкой. Недостатком известной карточки является ограниченность ее функциональных возможностей. Карточка может быть использована в качестве электронного платежного средства только в интерактивном режиме, т. е. с использованием центрального процессора, что создает определенные неудобства пользования, поскольку для осуществления платежа необходимо устанавливать связь по телефону или сети Интернет или электронной почте с системой списания сумм эмитента - кредитной организацией,выдавшей карту, которая по требованию пользователя карточки производит списание суммы в пределах фиксированной части номинала. За прототип принята пластиковая карточка с магнитной платой памяти и с окном для считывания(патент Франции 2743021, 1995), содержащая микропроцессор с блоком памяти и жидкокристаллический дисплей для отображения информации с питанием от фотоэлемента. Карточка предназначена для применения в сфере экономики, а также социальной и финансовой сферах. Недостатком такой карточки являются ее ограниченные функциональные возможности, пригодность к использованию только в качестве пассивного носителя информации. Пользователь карточки не имеет возможности самостоятельно вносить в нее какие-либо данные и фиксировать их в памяти карточки, что существенно сужает сферу ее применения. Такая карточка непригодна для бесконтактной автоматической оплаты мелких покупок или услуг 2 платного доступа, например проезда или развлечений. Кроме того, отсутствие средств защиты памяти от несанкционированного доступа, а также отсутствие возможности фиксации в памяти устройства даты и времени ввода данных пользователем существенно снижает достоверность представляемых данных. Возможность фиксации даты и времени ввода данных пользователем является весьма важным обстоятельством при проведении массовых игр типа бинго или лотереи, а также при организации массового голосования или тестирования, когда организатор обязательно задает два условия - правильность ответа и время представления этого ответа, а участник пытается им соответствовать. Задачей настоящей модели является разработка универсальной многофункциональной карточки по типу смарт-карты привычного для пользователя малого формата с защитой от подделки, пригодной для использования в качестве электронного кошелька, а также в качестве игровой карточки или карточки голосования. Технический результат полезной модели заключается в удобстве пользования, расширении функциональных возможностей и информационного объема карточки с одновременным обеспечением достоверности данных. Полезная модель позволяет пользователю производить бесконтактные электронные расчеты в режимев пределах суммы кредита, зафиксированной в блоке памяти карточки,а также обеспечивает возможность ввода самим пользователем игровых комбинаций или данных своего выбора с фиксацией их в блоке памяти карточки вместе с датой и временем ввода. Указанный технический результат достигается тем, что в электронной карточке, содержащей пластиковое основание, на котором размещены микропроцессор с блоком памяти, дисплей и источник питания, включающий фотоэлемент, согласно полезной модели, на основании карточки дополнительно размещены клавиатура для ввода данных и устройство для приема и передачи радиосигналов,связанные с источником питания, а микропроцессор снабжен таймером. Полезная модель поясняется чертежами, где фиг. 1 - общий вид лицевой панели карточки фиг. 2 принципиальная схема устройства. Устройство содержит пластиковое основание 1 карточки, на котором размещен микропроцессор 2,выполненный в виде полупроводникового однокристального микрочипа постоянного напряжения, с блоком памяти 3 и таймером 4. На пластиковом основании 1 размещена также клавиатура 5 для ввода данных в блок памяти 3 и устройство для приема и передачи радиосигналов 6, связанные с источником питания 7, выполненным в виде аккумуляторной батарейки, индукционной катушки и фотоэлемента,что обеспечивает возможность альтернативного питания для продления срока службы батарейки. Например, при дневном свете питание может осуществляться от фотоэлемента, преобразующего солнечную энергию в электрическую. При позицио 147 нировании карточки вблизи источников магнитного поля питание может осуществляться от катушки индуктивности, в которой индуцируется ток, это позволяет пользоваться карточкой и в случае полной разрядки аккумуляторной батарейки. Устройство для приема и передачи радиосигналов 6 выполнено в виде двух радиоимпульсных диодов диодадетектора и диода-излучателя - с малой мощностью излучения и малым энергопотреблением, работающих в узком диапазоне. Карточка дополнительно снабжена размещенным на ее основании 1 дисплеем 8 для отображения данных, который может быть жидкокристаллическим либо выполненным в виде микросветодиодов, и стандартным портом 9 для считывания данных в считывающем устройстве эмиттента. Карточка имеет наружный защитный полимерный слой. Оборотная сторона карточки может быть снабжена текстовой и/или графической информацией. Устройство используется следующим образом. В блок памяти 3 эмитентом (банком или организатором коллективной игры или выборов) через порт 9 вносится уникальный идентификационный цифровой код, служащий средством защиты от подделки карточки, а также данные об исходной сумме кредита пользователя карточки. Доступ к данным этой области блока памяти 3 защищается кодированным паролем. При использования карточки в качестве электронного кошелька для оплаты, например проезда в метро, устройство для приема и передачи радиосигналов 6 получает низкочастотный управляющий сигнал с внешнего терминала (на чертеже не показан), установленного при входе в метро, и передает этот сигнал в микропроцессор 2, где автоматически,в соответствии с заданной программой, снимается установленная сумма, а оставшаяся сумма фиксируется в блоке памяти 3, и ответный, подтверждающий произведенную оплату радиосигнал передается на терминал метро. В случае отсутствия в блоке памяти 3 карточки необходимой суммы терминал не получает ответного радиосигнала, турникет при входе в метро автоматически закрывается, предотвращая неоплаченный проезд. При использовании заявляемого устройства для автоматической оплаты услуг автостоянки карточка может быть помещена на панель под ветровым стеклом автомобиля. Если время парковки превышает установленный, например пятиминутный лимит, парковочный контроллер посылает управляющий радиосигнал на оплату, который принимается устройством для приема и передачи радиосигналов 7, передается в микропроцессор 2, где в соответствии с заданной программой автоматически снимается установленная сумма, а оставшаяся сумма фиксируется в блоке памяти 3. Если кредитный резерв карточки исчерпан, парковочный контроллер не получает подтверждающего оплату сигнала, он дает команду соответствующей службе по освобождению места на стоянке. Таким образом, обеспечивается полный автоматический контроль за оплатой услуг. Для участия в массовой игре, например лотерее,а также при голосовании или тестировании пользователь карточки производит набор цифровой комбинации с помощью клавиатуры 5 и вводит ее в не защищенную паролем область блока памяти 3 с автоматической фиксацией даты и времени ввода таймером 4. Нажатием кнопокиклавиатуры 5 соответственно производится ввод данных в блок памяти 3 или их корректировка. С помощью дисплея 8 пользователь может проверить набранную им комбинацию или остаток суммы кредита в блоке памяти 3 карточки. Набор игровой комбинации или ее повтор может быть произведен неоднократно в пределах суммы кредита, зафиксированного в защищенной области блока памяти 3. Считывание данных из памяти карточки производится в считывающем устройстве эмитента через портал 9. Обеспечение возможности фиксации в блоке памяти 3 карточки цифровой комбинации вместе с датой и временем ее ввода необходимо для получения достоверных данных при подведении итогов голосования или массовой игры и исключает возможность подтасовки данных и, например, предъявления к выигрышу карточки, фактически заполненной после оглашения выигрышной комбинации, но имеющей нужную (в результате фальсификации) дату отправки ее по средствам связи. Таким образом, предлагаемая полезная модель является компактным, удобным в пользовании многофункциональным устройством, обеспечивающим достоверность представляемых данных. При проведении массовых игр она позволяет исключить необходимость пересылки миллионов проигравших лотерейных билетов, сократить расходы на их пересылку и обработку. При проведении голосования предлагаемая модель исключает необходимость явки миллионов людей в избирательные участки, им достаточно проголосовать карточкой в условное время и при ближайшем посещении магазина, их выбор автоматически считают одновременно с оплатой покупок и передадут в центр обработки результатов голосования. При использовании карточки в качестве электронного кошелька устройство позволяет экономить время ввиду моментальности расчетов, обеспечивает удобство пользования, поскольку ею можно пользоваться, не вынимая из кармана. Кроме того, заявляемая конструкция обеспечивает возможность оперативных сделок между владельцами карточек, т. е. передавать электронные наличные с одной карточки на другую без использования дополнительных устройств, просто расположив карты вблизи друг друга. При использовании карточки в качестве бесконтактного средства платного доступа (например, в общественный транспорт) заявляемое устройство позволяет резко увеличить пропускную способность терминалов (например, в метро), экономить на обслуживающем персонале. 3 147 ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Электронная карточка, содержащая пластиковое основание с размещенными на нем микропроцессором с блоком памяти, дисплеем и источником питания, включающим фотоэлемент, отличающийся тем, что на основании карточки дополнительно размещены связанные с источником питания клавиатура для ввода данных и устройство для приема и передачи радиосигналов, а микропроцессор снабжен таймером. 2. Электронная карточка по п. 1, отличающаяся тем, что источник питания дополнительно содержит аккумуляторную батарейку и индукционную катушку.
