Корпус мобильного компьютера

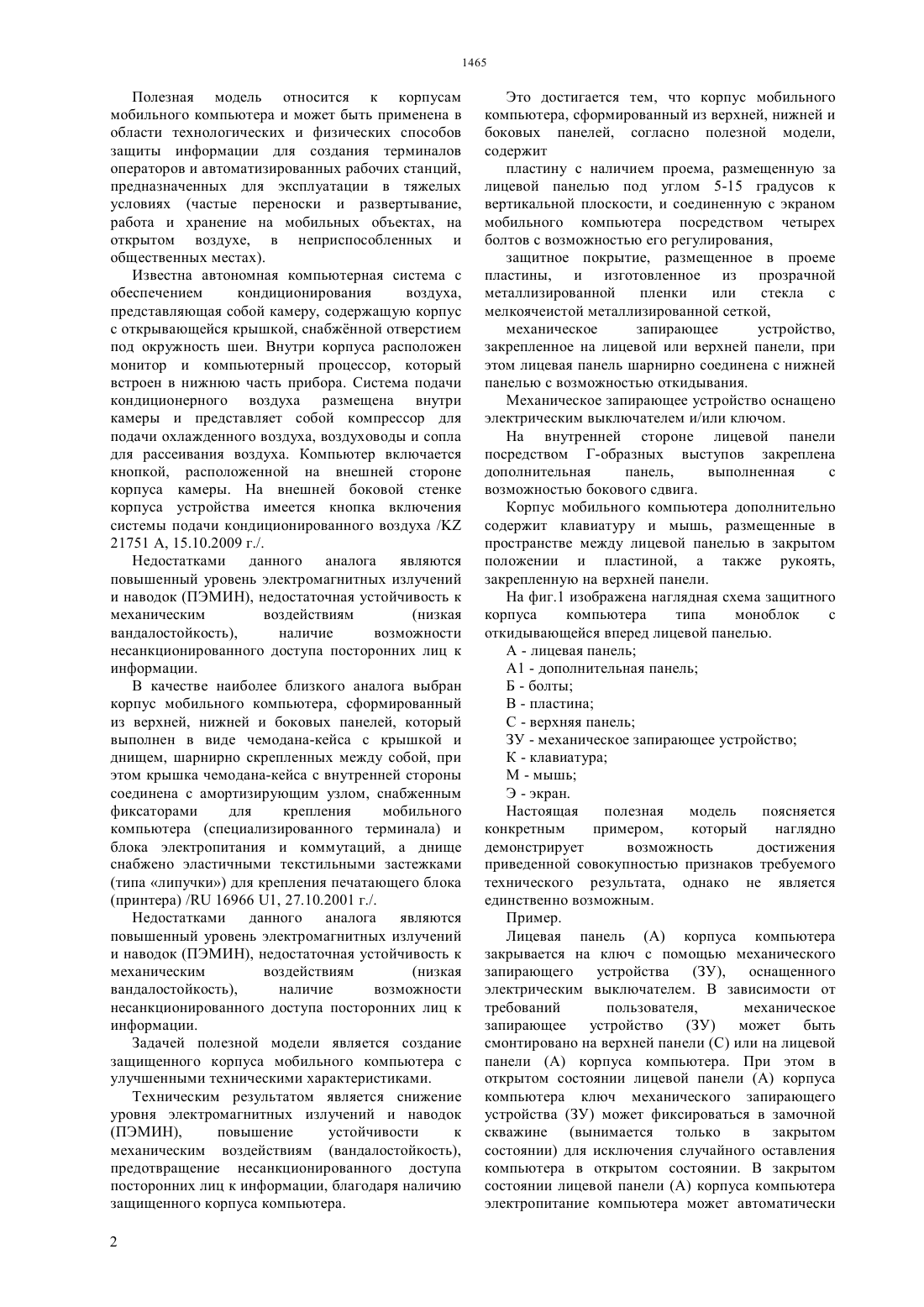

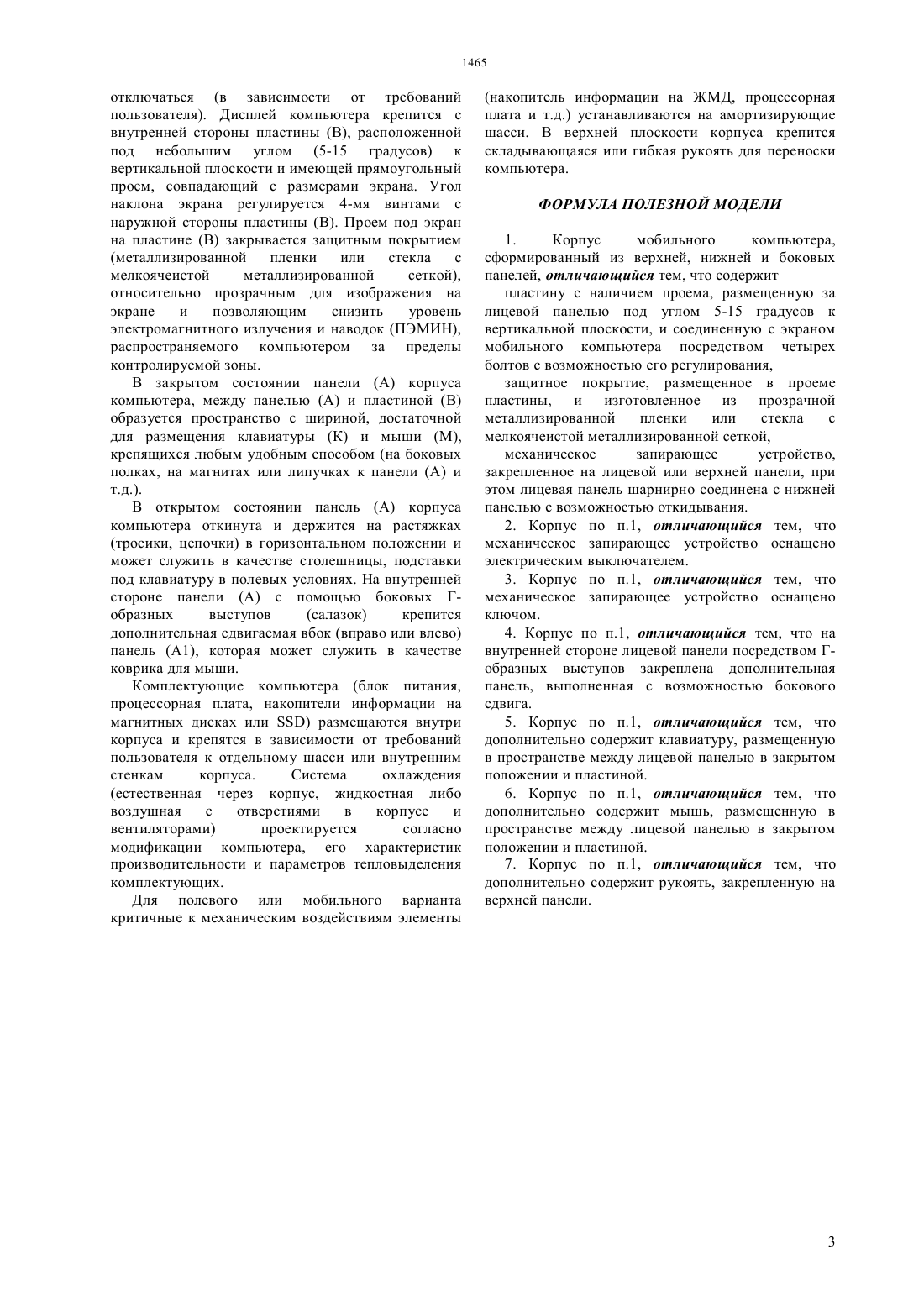

(51) 06 1/00 (2006.01) 06 21/86 (2013.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ предотвращение несанкционированного доступа посторонних лиц к информации, благодаря наличию защищенного корпуса компьютера. Это достигается тем, что корпус мобильного компьютера, сформированный из верхней, нижней и боковых панелей, согласно полезной модели,содержит пластину с наличием проема, размещенную за лицевой панелью под углом 5-15 градусов к вертикальной плоскости, и соединенную с экраном мобильного компьютера посредством четырех болтов с возможностью его регулирования,защитное покрытие, размещенное в проеме пластины, и изготовленное из прозрачной металлизированной пленки или стекла с мелкоячеистой металлизированной сеткой,механическое запирающее устройство,закрепленное на лицевой или верхней панели, при этом лицевая панель шарнирно соединена с нижней панелью с возможностью откидывания.(76) Арунов Мархат Даниярович Арунов Нуртас Мархатович Бейсенов Мейрам Серикбекович(57) Полезная модель относится к корпусам мобильного компьютера и может быть применена в области технологических и физических способов защиты информации для создания терминалов операторов и автоматизированных рабочих станций,предназначенных для эксплуатации в тяжелых условиях (частые переноски и развертывание,работа и хранение на мобильных объектах, на открытом воздухе, в неприспособленных и общественных местах). Техническим результатом является снижение уровня электромагнитных излучений и наводок Полезная модель относится к корпусам мобильного компьютера и может быть применена в области технологических и физических способов защиты информации для создания терминалов операторов и автоматизированных рабочих станций,предназначенных для эксплуатации в тяжелых условиях (частые переноски и развертывание,работа и хранение на мобильных объектах, на открытом воздухе, в неприспособленных и общественных местах). Известна автономная компьютерная система с обеспечением кондиционирования воздуха,представляющая собой камеру, содержащую корпус с открывающейся крышкой, снабжнной отверстием под окружность шеи. Внутри корпуса расположен монитор и компьютерный процессор, который встроен в нижнюю часть прибора. Система подачи кондиционерного воздуха размещена внутри камеры и представляет собой компрессор для подачи охлажденного воздуха, воздуховоды и сопла для рассеивания воздуха. Компьютер включается кнопкой, расположенной на внешней стороне корпуса камеры. На внешней боковой стенке корпуса устройства имеется кнопка включения системы подачи кондиционированного воздуха / 21751 А, 15.10.2009 г./. Недостатками данного аналога являются повышенный уровень электромагнитных излучений и наводок (ПЭМИН), недостаточная устойчивость к механическим воздействиям(низкая вандалостойкость),наличие возможности несанкционированного доступа посторонних лиц к информации. В качестве наиболее близкого аналога выбран корпус мобильного компьютера, сформированный из верхней, нижней и боковых панелей, который выполнен в виде чемодана-кейса с крышкой и днищем, шарнирно скрепленных между собой, при этом крышка чемодана-кейса с внутренней стороны соединена с амортизирующим узлом, снабженным фиксаторами для крепления мобильного компьютера (специализированного терминала) и блока электропитания и коммутаций, а днище снабжено эластичными текстильными застежками(типа липучки) для крепления печатающего блока(принтера) / 16966 1, 27.10.2001 г./. Недостатками данного аналога являются повышенный уровень электромагнитных излучений и наводок (ПЭМИН), недостаточная устойчивость к механическим воздействиям(низкая вандалостойкость),наличие возможности несанкционированного доступа посторонних лиц к информации. Задачей полезной модели является создание защищенного корпуса мобильного компьютера с улучшенными техническими характеристиками. Техническим результатом является снижение уровня электромагнитных излучений и наводок(ПЭМИН),повышение устойчивости к механическим воздействиям (вандалостойкость),предотвращение несанкционированного доступа посторонних лиц к информации, благодаря наличию защищенного корпуса компьютера. 2 Это достигается тем, что корпус мобильного компьютера, сформированный из верхней, нижней и боковых панелей, согласно полезной модели,содержит пластину с наличием проема, размещенную за лицевой панелью под углом 5-15 градусов к вертикальной плоскости, и соединенную с экраном мобильного компьютера посредством четырех болтов с возможностью его регулирования,защитное покрытие, размещенное в проеме пластины, и изготовленное из прозрачной металлизированной пленки или стекла с мелкоячеистой металлизированной сеткой,механическое запирающее устройство,закрепленное на лицевой или верхней панели, при этом лицевая панель шарнирно соединена с нижней панелью с возможностью откидывания. Механическое запирающее устройство оснащено электрическим выключателем и/или ключом. На внутренней стороне лицевой панели посредством Г-образных выступов закреплена дополнительная панель,выполненная с возможностью бокового сдвига. Корпус мобильного компьютера дополнительно содержит клавиатуру и мышь, размещенные в пространстве между лицевой панелью в закрытом положении и пластиной, а также рукоять,закрепленную на верхней панели. На фиг.1 изображена наглядная схема защитного корпуса компьютера типа моноблок с откидывающейся вперед лицевой панелью. А - лицевая панель А 1 - дополнительная панель Б - болты В - пластина С - верхняя панель ЗУ - механическое запирающее устройство К - клавиатура М - мышь Э - экран. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Лицевая панель (А) корпуса компьютера закрывается на ключ с помощью механического запирающего устройства (ЗУ), оснащенного электрическим выключателем. В зависимости от требований пользователя,механическое запирающее устройство (ЗУ) может быть смонтировано на верхней панели (С) или на лицевой панели (А) корпуса компьютера. При этом в открытом состоянии лицевой панели (А) корпуса компьютера ключ механического запирающего устройства (ЗУ) может фиксироваться в замочной скважине (вынимается только в закрытом состоянии) для исключения случайного оставления компьютера в открытом состоянии. В закрытом состоянии лицевой панели (А) корпуса компьютера электропитание компьютера может автоматически отключаться (в зависимости от требований пользователя). Дисплей компьютера крепится с внутренней стороны пластины (В), расположенной под небольшим углом (5-15 градусов) к вертикальной плоскости и имеющей прямоугольный проем, совпадающий с размерами экрана. Угол наклона экрана регулируется 4-мя винтами с наружной стороны пластины (В). Проем под экран на пластине (В) закрывается защитным покрытием(металлизированной пленки или стекла с мелкоячеистой металлизированной сеткой),относительно прозрачным для изображения на экране и позволяющим снизить уровень электромагнитного излучения и наводок (ПЭМИН),распространяемого компьютером за пределы контролируемой зоны. В закрытом состоянии панели (А) корпуса компьютера, между панелью (А) и пластиной (В) образуется пространство с шириной, достаточной для размещения клавиатуры (К) и мыши (М),крепящихся любым удобным способом (на боковых полках, на магнитах или липучках к панели (А) и т.д.). В открытом состоянии панель (А) корпуса компьютера откинута и держится на растяжках(тросики, цепочки) в горизонтальном положении и может служить в качестве столешницы, подставки под клавиатуру в полевых условиях. На внутренней стороне панели (А) с помощью боковых Гобразных выступов(салазок) крепится дополнительная сдвигаемая вбок (вправо или влево) панель (А 1), которая может служить в качестве коврика для мыши. Комплектующие компьютера (блок питания,процессорная плата, накопители информации на магнитных дисках или ) размещаются внутри корпуса и крепятся в зависимости от требований пользователя к отдельному шасси или внутренним стенкам корпуса. Система охлаждения(естественная через корпус, жидкостная либо воздушная с отверстиями в корпусе и вентиляторами) проектируется согласно модификации компьютера, его характеристик производительности и параметров тепловыделения комплектующих. Для полевого или мобильного варианта критичные к механическим воздействиям элементы(накопитель информации на ЖМД, процессорная плата и т.д.) устанавливаются на амортизирующие шасси. В верхней плоскости корпуса крепится складывающаяся или гибкая рукоять для переноски компьютера. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Корпус мобильного компьютера,сформированный из верхней, нижней и боковых панелей, отличающийся тем, что содержит пластину с наличием проема, размещенную за лицевой панелью под углом 5-15 градусов к вертикальной плоскости, и соединенную с экраном мобильного компьютера посредством четырех болтов с возможностью его регулирования,защитное покрытие, размещенное в проеме пластины, и изготовленное из прозрачной металлизированной пленки или стекла с мелкоячеистой металлизированной сеткой,механическое запирающее устройство,закрепленное на лицевой или верхней панели, при этом лицевая панель шарнирно соединена с нижней панелью с возможностью откидывания. 2. Корпус по п.1, отличающийся тем, что механическое запирающее устройство оснащено электрическим выключателем. 3. Корпус по п.1, отличающийся тем, что механическое запирающее устройство оснащено ключом. 4. Корпус по п.1, отличающийся тем, что на внутренней стороне лицевой панели посредством Гобразных выступов закреплена дополнительная панель, выполненная с возможностью бокового сдвига. 5. Корпус по п.1, отличающийся тем, что дополнительно содержит клавиатуру, размещенную в пространстве между лицевой панелью в закрытом положении и пластиной. 6. Корпус по п.1, отличающийся тем, что дополнительно содержит мышь, размещенную в пространстве между лицевой панелью в закрытом положении и пластиной. 7. Корпус по п.1, отличающийся тем, что дополнительно содержит рукоять, закрепленную на верхней панели.
