Средство для закрепления анкера ампулами АМК

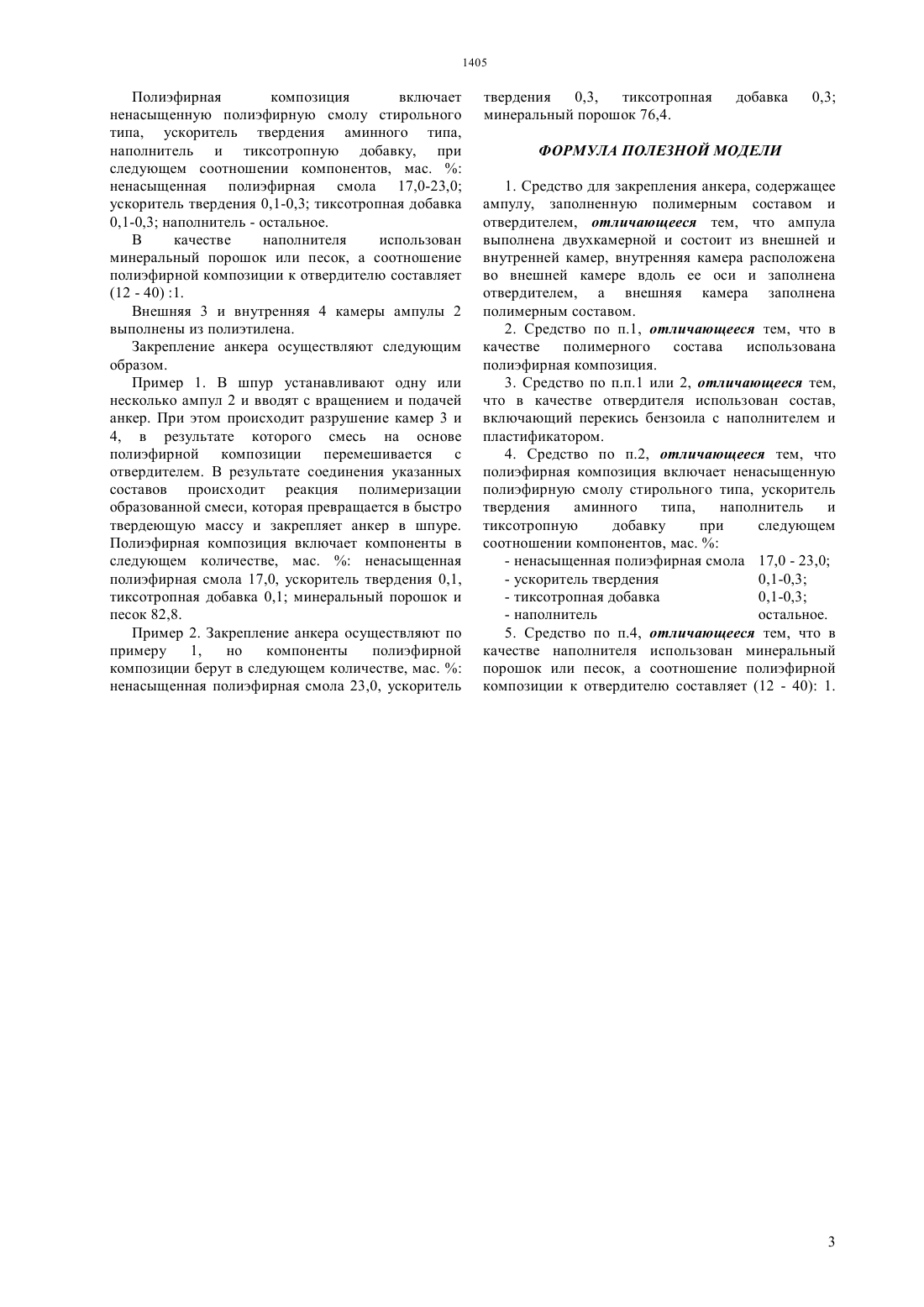

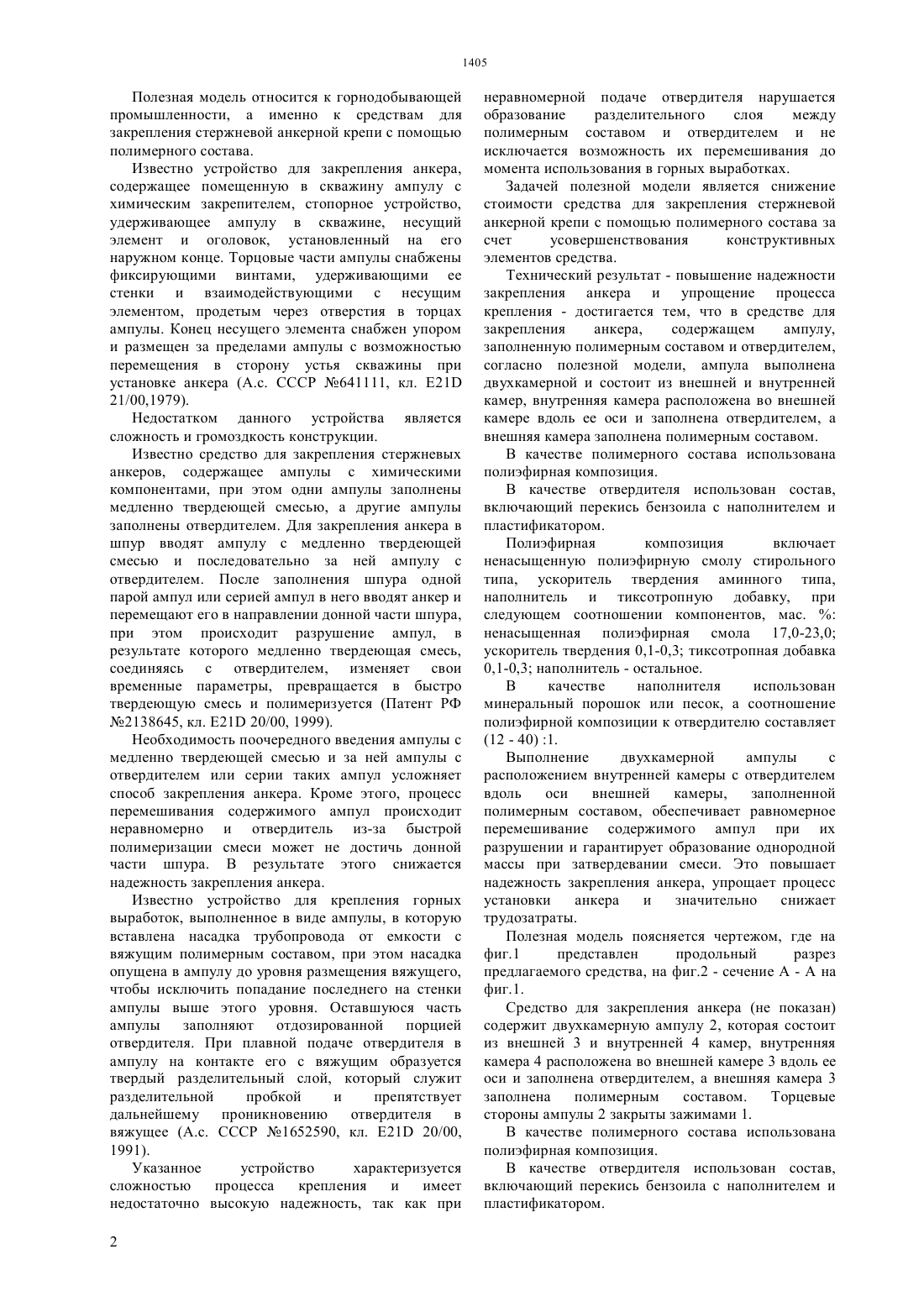

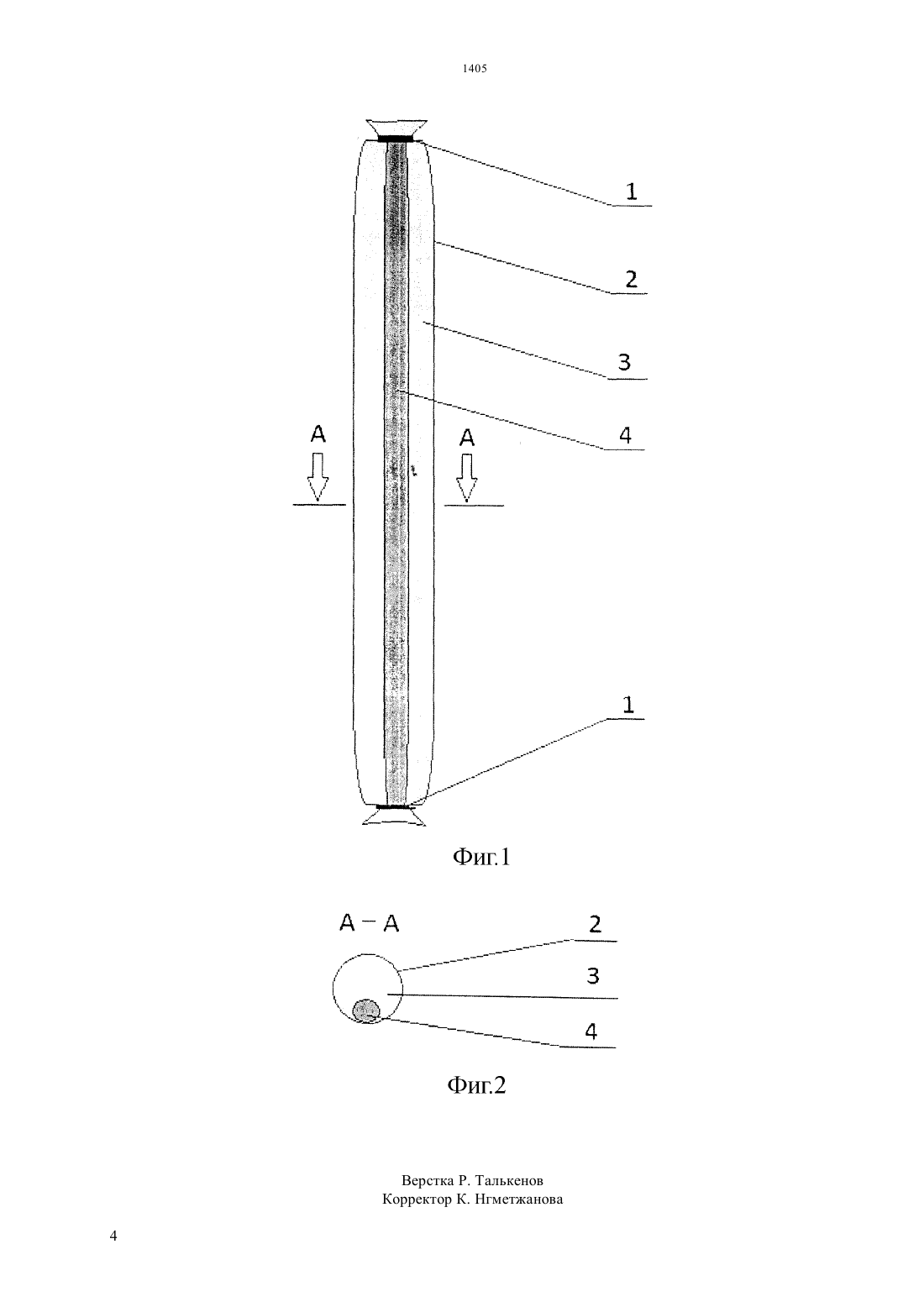

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ согласно полезной модели, ампула выполнена двухкамерной и состоит из внешней и внутренней камер, внутренняя камера расположена во внешней камере вдоль ее оси и заполнена отвердителем, а внешняя камера заполнена полимерным составом. В качестве полимерного состава использована полиэфирная композиция. В качестве отвердителя использован состав,включающий перекись бензоила с наполнителем и пластификатором. Полиэфирная композиция включает ненасыщенную полиэфирную смолу стирольного типа, ускоритель твердения аминного типа,наполнитель и тиксотропную добавку, при следующем соотношении компонентов, ма.ненасыщенная полиэфирная смола 17,0 - 23,0 ускоритель твердения 0,1 - 0,3 тиксотропная добавка 0,1 - 0,3 наполнитель - остальное. В качестве наполнителя использован минеральный порошок или песок, а соотношение полиэфирной композиции к отвердителю составляет(72) Оленченко Петр Павлович Козлов Геннадий Иосифович Зубарев Иван Михайлович Назарова Алена Викторовна(73) Товарищество с ограниченной ответственностью СП Минова Казахстан(74) Бавлакова Анна Вячеславовна Алчимбаева Раушан Темирхановна(54) СРЕДСТВО ДЛЯ ЗАКРЕПЛЕНИЯ АНКЕРА АМПУЛАМИ АМК(57) Полезная модель относится к горнодобывающей промышленности, а именно к средствам для закрепления стержневой анкерной крепи с помощью полимерного состава. Технический результат - повышение надежности закрепления анкера и упрощение процесса крепления - достигается тем, что в средстве для закрепления анкера,содержащем ампулу,заполненную полимерным составом и отвердителем, 1405 Полезная модель относится к горнодобывающей промышленности, а именно к средствам для закрепления стержневой анкерной крепи с помощью полимерного состава. Известно устройство для закрепления анкера,содержащее помещенную в скважину ампулу с химическим закрепителем, стопорное устройство,удерживающее ампулу в скважине, несущий элемент и оголовок, установленный на его наружном конце. Торцовые части ампулы снабжены фиксирующими винтами, удерживающими ее стенки и взаимодействующими с несущим элементом, продетым через отверстия в торцах ампулы. Конец несущего элемента снабжен упором и размещен за пределами ампулы с возможностью перемещения в сторону устья скважины при установке анкера (А.с. СССР 641111, кл. Е 21 21/00,1979). Недостатком данного устройства является сложность и громоздкость конструкции. Известно средство для закрепления стержневых анкеров, содержащее ампулы с химическими компонентами, при этом одни ампулы заполнены медленно твердеющей смесью, а другие ампулы заполнены отвердителем. Для закрепления анкера в шпур вводят ампулу с медленно твердеющей смесью и последовательно за ней ампулу с отвердителем. После заполнения шпура одной парой ампул или серией ампул в него вводят анкер и перемещают его в направлении донной части шпура,при этом происходит разрушение ампул, в результате которого медленно твердеющая смесь,соединяясь с отвердителем, изменяет свои временные параметры, превращается в быстро твердеющую смесь и полимеризуется (Патент РФ 2138645, кл. Е 21 20/00, 1999). Необходимость поочередного введения ампулы с медленно твердеющей смесью и за ней ампулы с отвердителем или серии таких ампул усложняет способ закрепления анкера. Кроме этого, процесс перемешивания содержимого ампул происходит неравномерно и отвердитель из-за быстрой полимеризации смеси может не достичь донной части шпура. В результате этого снижается надежность закрепления анкера. Известно устройство для крепления горных выработок, выполненное в виде ампулы, в которую вставлена насадка трубопровода от емкости с вяжущим полимерным составом, при этом насадка опущена в ампулу до уровня размещения вяжущего,чтобы исключить попадание последнего на стенки ампулы выше этого уровня. Оставшуюся часть ампулы заполняют отдозированной порцией отвердителя. При плавной подаче отвердителя в ампулу на контакте его с вяжущим образуется твердый разделительный слой, который служит разделительной пробкой и препятствует дальнейшему проникновению отвердителя в вяжущее (А.с. СССР 1652590, кл. Е 21 20/00,1991). Указанное устройство характеризуется сложностью процесса крепления и имеет недостаточно высокую надежность, так как при 2 неравномерной подаче отвердителя нарушается образование разделительного слоя между полимерным составом и отвердителем и не исключается возможность их перемешивания до момента использования в горных выработках. Задачей полезной модели является снижение стоимости средства для закрепления стержневой анкерной крепи с помощью полимерного состава за счет усовершенствования конструктивных элементов средства. Технический результат - повышение надежности закрепления анкера и упрощение процесса крепления - достигается тем, что в средстве для закрепления анкера,содержащем ампулу,заполненную полимерным составом и отвердителем,согласно полезной модели, ампула выполнена двухкамерной и состоит из внешней и внутренней камер, внутренняя камера расположена во внешней камере вдоль ее оси и заполнена отвердителем, а внешняя камера заполнена полимерным составом. В качестве полимерного состава использована полиэфирная композиция. В качестве отвердителя использован состав,включающий перекись бензоила с наполнителем и пластификатором. Полиэфирная композиция включает ненасыщенную полиэфирную смолу стирольного типа, ускоритель твердения аминного типа,наполнитель и тиксотропную добавку, при следующем соотношении компонентов, мас.ненасыщенная полиэфирная смола 17,0-23,0 ускоритель твердения 0,1-0,3 тиксотропная добавка 0,1-0,3 наполнитель - остальное. В качестве наполнителя использован минеральный порошок или песок, а соотношение полиэфирной композиции к отвердителю составляет(12 - 40) 1. Выполнение двухкамерной ампулы с расположением внутренней камеры с отвердителем вдоль оси внешней камеры,заполненной полимерным составом, обеспечивает равномерное перемешивание содержимого ампул при их разрушении и гарантирует образование однородной массы при затвердевании смеси. Это повышает надежность закрепления анкера, упрощает процесс установки анкера и значительно снижает трудозатраты. Полезная модель поясняется чертежом, где на фиг.1 представлен продольный разрез предлагаемого средства, на фиг.2 - сечение А - А на фиг.1. Средство для закрепления анкера (не показан) содержит двухкамерную ампулу 2, которая состоит из внешней 3 и внутренней 4 камер, внутренняя камера 4 расположена во внешней камере 3 вдоль ее оси и заполнена отвердителем, а внешняя камера 3 заполнена полимерным составом. Торцевые стороны ампулы 2 закрыты зажимами 1. В качестве полимерного состава использована полиэфирная композиция. В качестве отвердителя использован состав,включающий перекись бензоила с наполнителем и пластификатором. Полиэфирная композиция включает ненасыщенную полиэфирную смолу стирольного типа, ускоритель твердения аминного типа,наполнитель и тиксотропную добавку, при следующем соотношении компонентов, мас.ненасыщенная полиэфирная смола 17,0-23,0 ускоритель твердения 0,1-0,3 тиксотропная добавка 0,1-0,3 наполнитель - остальное. В качестве наполнителя использован минеральный порошок или песок, а соотношение полиэфирной композиции к отвердителю составляет(12 - 40) 1. Внешняя 3 и внутренняя 4 камеры ампулы 2 выполнены из полиэтилена. Закрепление анкера осуществляют следующим образом. Пример 1. В шпур устанавливают одну или несколько ампул 2 и вводят с вращением и подачей анкер. При этом происходит разрушение камер 3 и 4, в результате которого смесь на основе полиэфирной композиции перемешивается с отвердителем. В результате соединения указанных составов происходит реакция полимеризации образованной смеси, которая превращается в быстро твердеющую массу и закрепляет анкер в шпуре. Полиэфирная композиция включает компоненты в следующем количестве, мас.ненасыщенная полиэфирная смола 17,0, ускоритель твердения 0,1,тиксотропная добавка 0,1 минеральный порошок и песок 82,8. Пример 2. Закрепление анкера осуществляют по примеру 1,но компоненты полиэфирной композиции берут в следующем количестве, мас.ненасыщенная полиэфирная смола 23,0, ускоритель ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Средство для закрепления анкера, содержащее ампулу, заполненную полимерным составом и отвердителем, отличающееся тем, что ампула выполнена двухкамерной и состоит из внешней и внутренней камер, внутренняя камера расположена во внешней камере вдоль ее оси и заполнена отвердителем, а внешняя камера заполнена полимерным составом. 2. Средство по п.1, отличающееся тем, что в качестве полимерного состава использована полиэфирная композиция. 3. Средство по п.п.1 или 2, отличающееся тем,что в качестве отвердителя использован состав,включающий перекись бензоила с наполнителем и пластификатором. 4. Средство по п.2, отличающееся тем, что полиэфирная композиция включает ненасыщенную полиэфирную смолу стирольного типа, ускоритель твердения аминного типа,наполнитель и тиксотропную добавку при следующем соотношении компонентов, мас.- ненасыщенная полиэфирная смола 17,0 - 23,0- наполнитель остальное. 5. Средство по п.4, отличающееся тем, что в качестве наполнителя использован минеральный порошок или песок, а соотношение полиэфирной композиции к отвердителю составляет (12 - 40) 1.
