Устройство для развития мышц ног

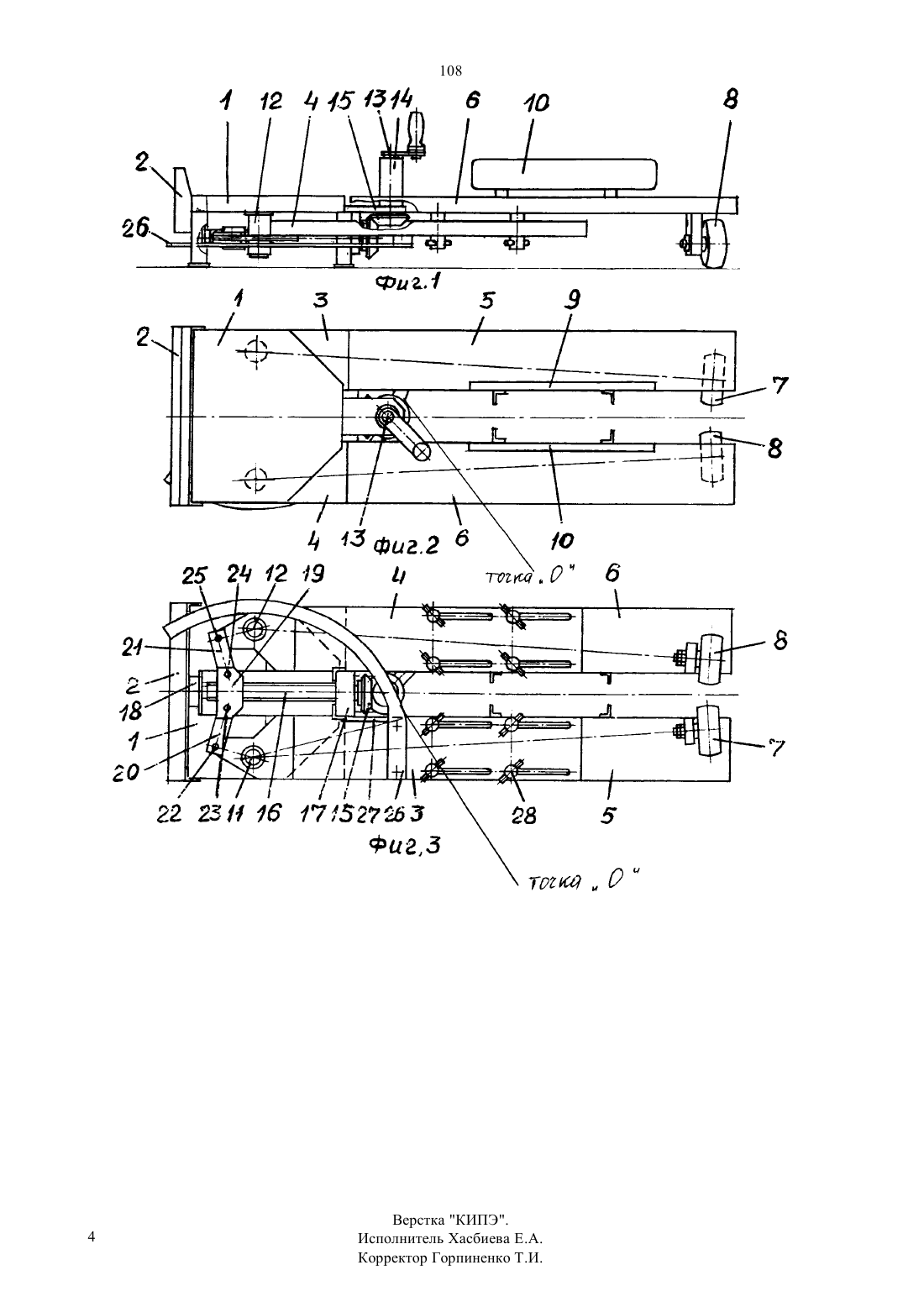

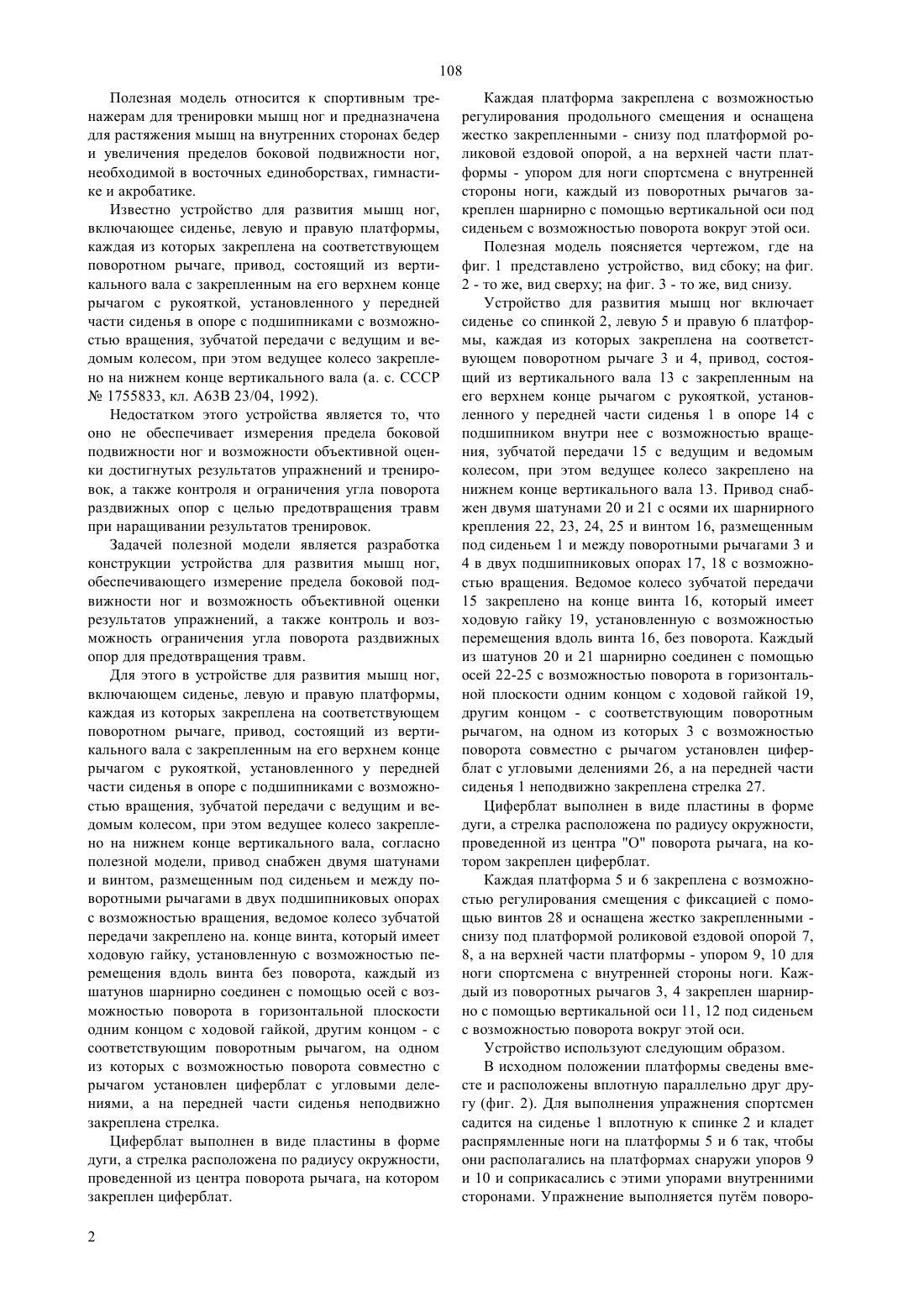

(51)7 63 23/04 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(54) УСТРОЙСТВО ДЛЯ РАЗВИТИЯ МЫШЦ НОГ(57) Полезная модель относится к спортивным тренажерам для тренировки мышц ног и предназначена для растяжения мышц на внутренних сторонах бедер и увеличения пределов боковой подвижности ног,необходимого в восточных единоборствах, гимнастике и акробатике. Обеспечение измерения предела боковой подвижности ног и возможность объективной оценки результатов упражнений, а также контроль и возможность ограничения угла поворота раздвижных опор для предотвращения травм достигается тем,что в устройстве для развития мышц ног, включающем сиденье, левую и правую платформы, каждая из которых закреплена на соответствующем поворотном рычаге, привод, состоящий из вертикального вала с закрепленным на его верхнем конце рычагом с рукояткой, установленного у передней части сиденья в опоре с подшипниками с возможностью вращения, зубчатой передачи с ведущим и ведомым колесом, при этом ведущее колесо закреплено на нижнем конце вертикального вала, согласно полез ной модели, привод снабжен двумя шатунами и винтом, размещенным под сиденьем и между поворотными рычагами в двух подшипниковых опорах с возможностью вращения, ведомое колесо зубчатой передачи закреплено на конце винта, который имеет ходовую гайку, установленную с возможностью перемещения вдоль винта без поворота, каждый из шатунов шарнирно соединен с помощью осей с возможностью поворота в горизонтальной плоскости одним концом с ходовой гайкой, другим концом - с соответствующим поворотным рычагом, на одном из которых с возможностью поворота совместно с рычагом установлен циферблат с угловыми делениями, а на передней части сиденья неподвижно закреплена стрелка. Циферблат выполнен в виде пластины в форме дуги, а стрелка расположена по радиусу окружности,проведенной из центра поворота рычага, на котором закреплен циферблат. Каждая платформа закреплена с возможностью регулирования продольного смещения и оснащена жестко закрепленными - снизу под платформой роликовой ездовой опорой, а на верней части платформы - упором для ноги спортсмена с внутренней стороны ноги, каждый из поворотных рычагов закреплен шарнирно с помощью вертикальной оси под сиденьем с возможностью поворота вокруг этой оси. 108 Полезная модель относится к спортивным тренажерам для тренировки мышц ног и предназначена для растяжения мышц на внутренних сторонах бедер и увеличения пределов боковой подвижности ног,необходимой в восточных единоборствах, гимнастике и акробатике. Известно устройство для развития мышц ног,включающее сиденье, левую и правую платформы,каждая из которых закреплена на соответствующем поворотном рычаге, привод, состоящий из вертикального вала с закрепленным на его верхнем конце рычагом с рукояткой, установленного у передней части сиденья в опоре с подшипниками с возможностью вращения, зубчатой передачи с ведущим и ведомым колесом, при этом ведущее колесо закреплено на нижнем конце вертикального вала (а. с. СССР 1755833, кл. А 63 В 23/04, 1992). Недостатком этого устройства является то, что оно не обеспечивает измерения предела боковой подвижности ног и возможности объективной оценки достигнутых результатов упражнений и тренировок, а также контроля и ограничения угла поворота раздвижных опор с целью предотвращения травм при наращивании результатов тренировок. Задачей полезной модели является разработка конструкции устройства для развития мышц ног,обеспечивающего измерение предела боковой подвижности ног и возможность объективной оценки результатов упражнений, а также контроль и возможность ограничения угла поворота раздвижных опор для предотвращения травм. Для этого в устройстве для развития мышц ног,включающем сиденье, левую и правую платформы,каждая из которых закреплена на соответствующем поворотном рычаге, привод, состоящий из вертикального вала с закрепленным на его верхнем конце рычагом с рукояткой, установленного у передней части сиденья в опоре с подшипниками с возможностью вращения, зубчатой передачи с ведущим и ведомым колесом, при этом ведущее колесо закреплено на нижнем конце вертикального вала, согласно полезной модели, привод снабжен двумя шатунами и винтом, размещенным под сиденьем и между поворотными рычагами в двух подшипниковых опорах с возможностью вращения, ведомое колесо зубчатой передачи закреплено на. конце винта, который имеет ходовую гайку, установленную с возможностью перемещения вдоль винта без поворота, каждый из шатунов шарнирно соединен с помощью осей с возможностью поворота в горизонтальной плоскости одним концом сходовой гайкой, другим концом - с соответствующим поворотным рычагом, на одном из которых с возможностью поворота совместно с рычагом установлен циферблат с угловыми делениями, а на передней части сиденья неподвижно закреплена стрелка. Циферблат выполнен в виде пластины в форме дуги, а стрелка расположена по радиусу окружности,проведенной из центра поворота рычага, на котором закреплен циферблат. 2 Каждая платформа закреплена с возможностью регулирования продольного смещения и оснащена жестко закрепленными - снизу под платформой роликовой ездовой опорой, а на верхней части платформы - упором для ноги спортсмена с внутренней стороны ноги, каждый из поворотных рычагов закреплен шарнирно с помощью вертикальной оси под сиденьем с возможностью поворота вокруг этой оси. Полезная модель поясняется чертежом, где на фиг. 1 представлено устройство, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - то же, вид снизу. Устройство для развития мышц ног включает сиденье со спинкой 2, левую 5 и правую 6 платформы, каждая из которых закреплена на соответствующем поворотном рычаге 3 и 4, привод, состоящий из вертикального вала 13 с закрепленным на его верхнем конце рычагом с рукояткой, установленного у передней части сиденья 1 в опоре 14 с подшипником внутри нее с возможностью вращения, зубчатой передачи 15 с ведущим и ведомым колесом, при этом ведущее колесо закреплено на нижнем конце вертикального вала 13. Привод снабжен двумя шатунами 20 и 21 с осями их шарнирного крепления 22, 23, 24, 25 и винтом 16, размещенным под сиденьем 1 и между поворотными рычагами 3 и 4 в двух подшипниковых опорах 17, 18 с возможностью вращения. Ведомое колесо зубчатой передачи 15 закреплено на конце винта 16, который имеет ходовую гайку 19, установленную с возможностью перемещения вдоль винта 16, без поворота. Каждый из шатунов 20 и 21 шарнирно соединен с помощью осей 22-25 с возможностью поворота в горизонтальной плоскости одним концом с ходовой гайкой 19,другим концом - с соответствующим поворотным рычагом, на одном из которых 3 с возможностью поворота совместно с рычагом установлен циферблат с угловыми делениями 26, а на передней части сиденья 1 неподвижно закреплена стрелка 27. Циферблат выполнен в виде пластины в форме дуги, а стрелка расположена по радиусу окружности,проведенной из центра О поворота рычага, на котором закреплен циферблат. Каждая платформа 5 и 6 закреплена с возможностью регулирования смещения с фиксацией с помощью винтов 28 и оснащена жестко закрепленными снизу под платформой роликовой ездовой опорой 7,8, а на верхней части платформы - упором 9, 10 для ноги спортсмена с внутренней стороны ноги. Каждый из поворотных рычагов 3, 4 закреплен шарнирно с помощью вертикальной оси 11, 12 под сиденьем с возможностью поворота вокруг этой оси. Устройство используют следующим образом. В исходном положении платформы сведены вместе и расположены вплотную параллельно друг другу (фиг. 2). Для выполнения упражнения спортсмен садится на сиденье 1 вплотную к спинке 2 и кладет распрямленные ноги на платформы 5 и 6 так, чтобы они располагались на платформах снаружи упоров 9 и 10 и соприкасались с этими упорами внутренними сторонами. Упражнение выполняется путм поворо 108 та платформ, и, соответственно, ног спортсмена в стороны до предела, который ограничивается возможностью растяжения мышц на внутренних сторонах бдер и устанавливается спортсменом по факту образования болевых ощущений в мышцах субъективно оцениваемого допустимого их уровня. Объективной мерой этого предела является угол поворота платформ, который определяется спортсменом по значению угла, указываемому неподвижной стрелкой 27 на циферблате 26, поворачиваемом совместно с платформой. Поворот рычагов 3 и 4 с платформами 5 и 6 производится вращением рукой вертикального 1 вала 13 с помощью рычага и рукоятки. Вращение передается через коническую передачу 15 винту 16, и с помощью резьбы на винте преобразуется в поступательное движение ходовой гайки 19. Движение гайки с помощью шатунов 20 и 21 и осей 22, 23, 24, 25 передается рычагам и преобразуется в одновременное поворотное движение левого 3 и правого 4 рычагов и, соответственно, закрепленных на них левой 5 и правой 6 платформ. При вращении вертикального вала 13 в одном направлении совершается рабочий поворот платформ с разведением их в сторон в другом направлении - обратный поворот, при котором платформы сближаются до достижения ими исходного параллельного положения. Оснащение тренажера циферблатом и стрелкой обеспечивает возможность оценки достигнутых результатов тренировок на основе объективных данных измерения угла поворота платформ планомерного и контролируемого наращивания результатов упражнений, повышения безопасности и исключения травмирования. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ дая из которых закреплена на соответствующем поворотном рычаге, привод, состоящий из вертикального вала с закрепленным на его верхнем конце рычагом с рукояткой, установленного у передней части сиденья в опоре с подшипниками с возможностью вращения, зубчатой передачи с ведущим и ведомым колесом, при этом ведущее колесо закреплено на нижнем конце вертикального вала, отличающееся тем, что привод снабжен двумя шатунами и винтом,размещенным под сиденьем и между поворотными рычагами в двух подшипниковых опорах с возможностью вращения, ведомое колесо зубчатой передачи закреплено на конце винта, который имеет ходовую гайку, установленную с возможностью перемещения вдоль винта без поворота, каждый из шатунов шарнирно соединен с помощью осей с возможностью поворота в горизонтальной плоскости одним концом с ходовой гайкой, другим концом - с соответствующим поворотным рычагом, на одном из которых с возможностью поворота совместно с рычагом установлен циферблат с угловыми делениями,а на передней части сиденья неподвижно закреплена стрелка. 2. Устройство по п. 1, отличающееся тем, что циферблат выполнен в виде пластины в форме дуги,а стрелка расположена по радиусу окружности, проведенной из центра поворота рычага, на котором закреплен циферблат. 3. Устройство по п. 1 или 2, отличающееся тем,что каждая платформа закреплена с возможностью регулирования продольного смещения и оснащена жестко закрепленными - снизу под платформой роликовой ездовой опорой, а на верхней части платформы - упором для ноги спортсмена с внутренней стороны ноги, каждый из поворотных рычагов закреплен шарнирно с помощью вертикальной оси под сиденьем с возможностью поворота вокруг этой оси. 1. Устройство для развития мышц ног, включающее сиденье, левую и правую платформы, каж 3
