Учебный прибор для демонстрации изменения поступательной скорости движения цепи в цепных транспортерах

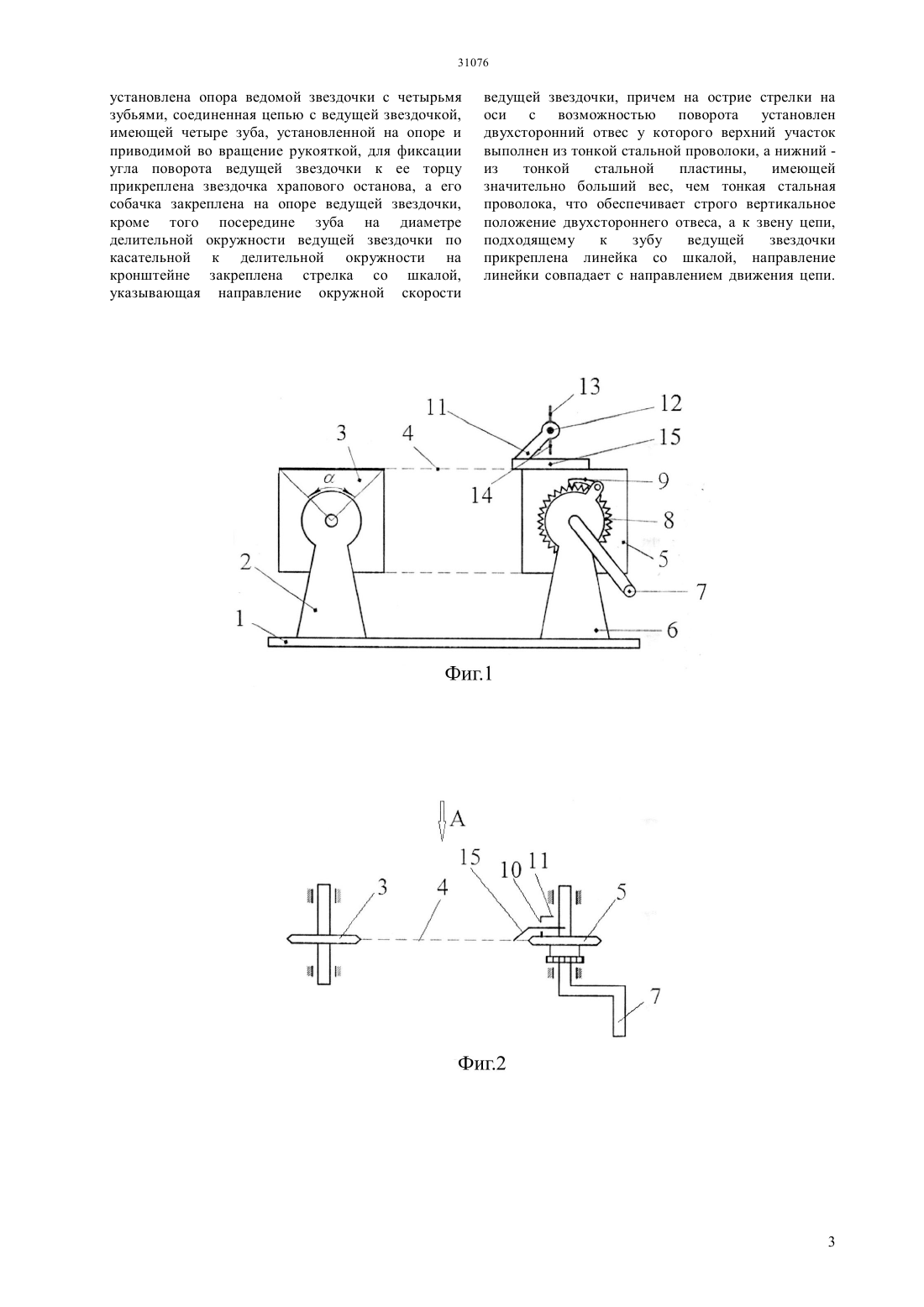

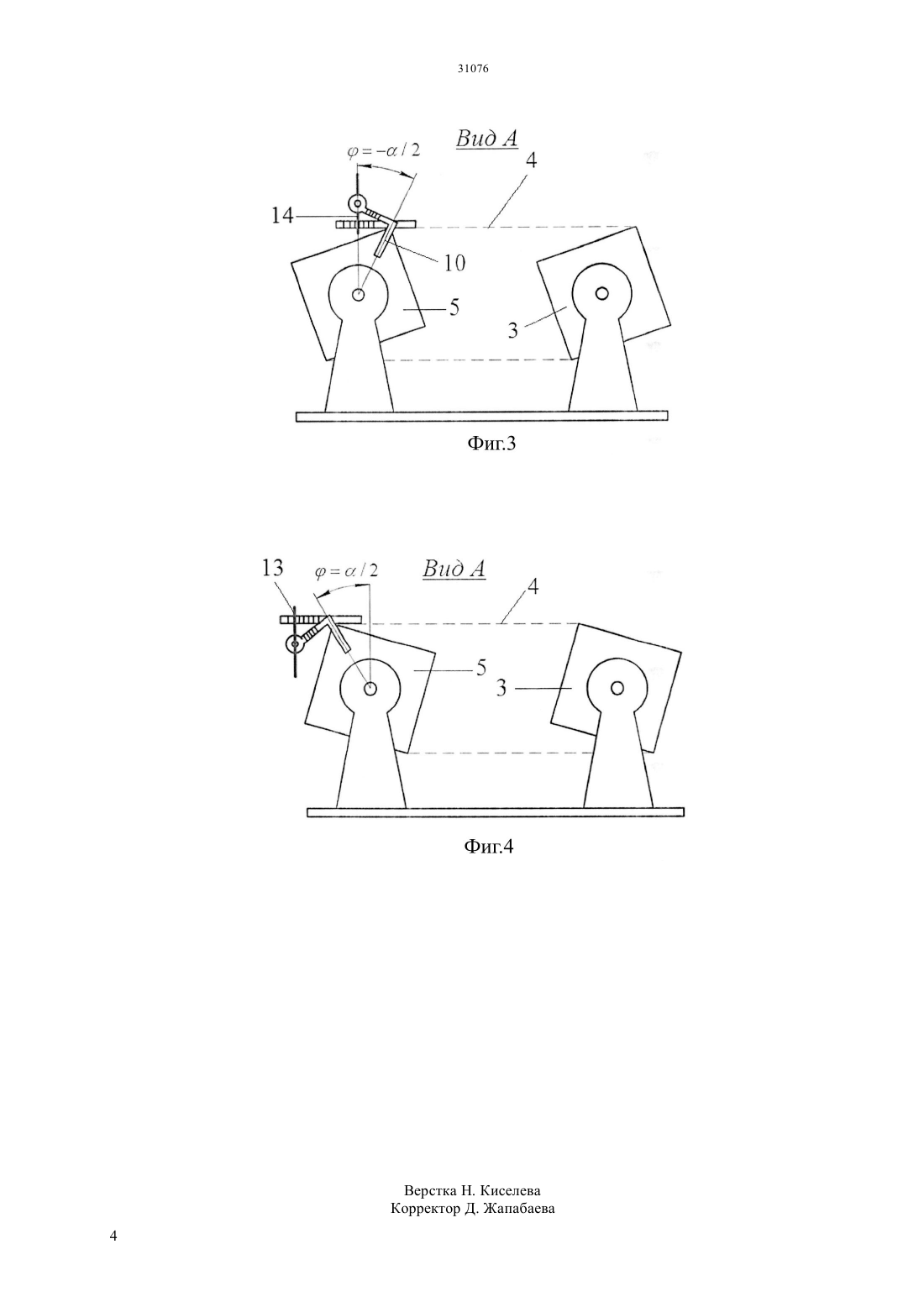

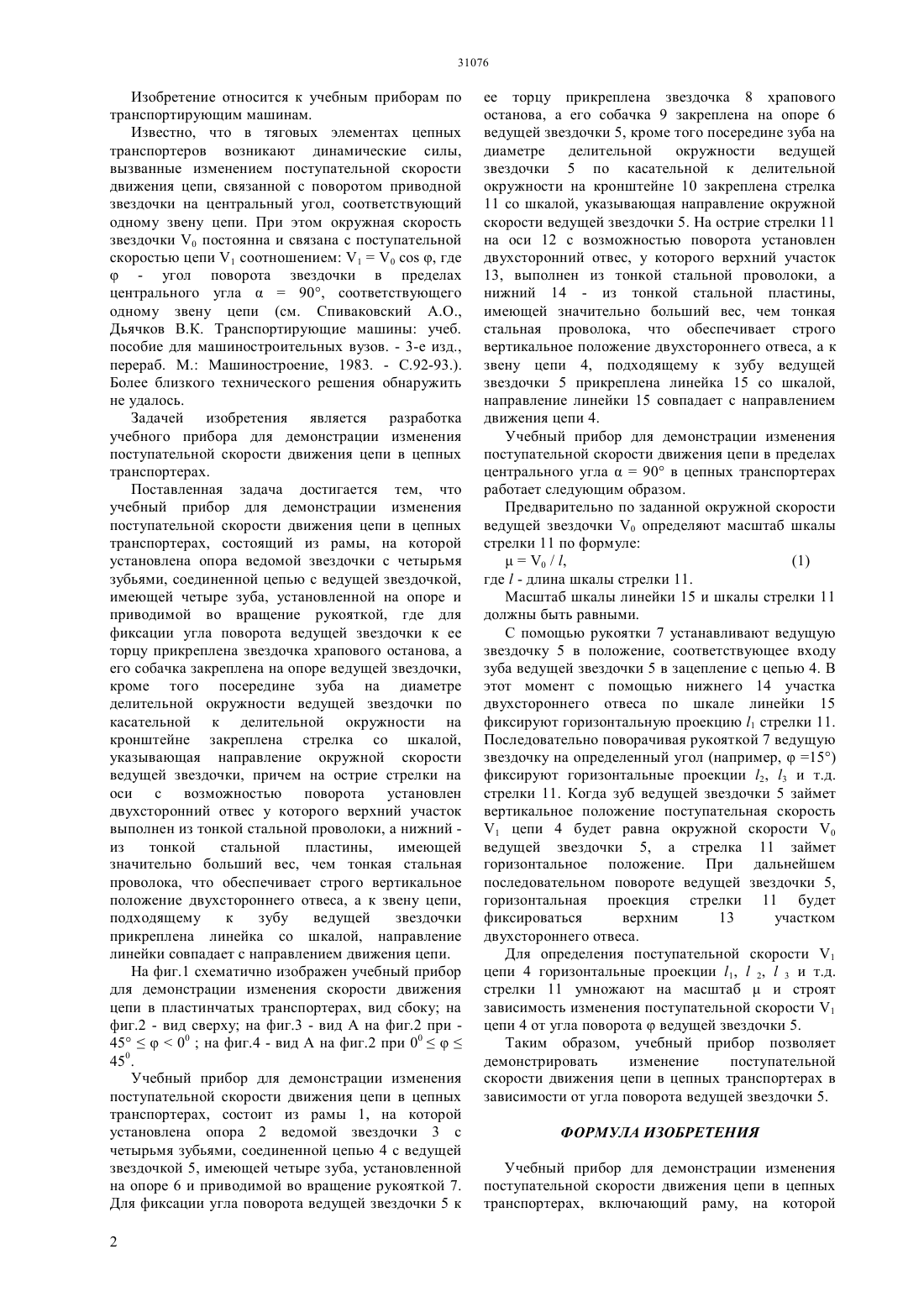

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ транспортерах, состоящий из рамы 1, на которой установлена опора 2 ведомой звездочки 3 с четырьмя зубьями, соединенной цепью 4 с ведущей звездочкой 5, имеющей четыре зуба, установленной на опоре и приводимой во вращение рукояткой 7,где для фиксации угла поворота ведущей звездочки к ее торцу прикреплена звездочка 8 храпового останова, а его собачка 9 закреплена на опоре ведущей звездочки 5, кроме того посередине зуба на диаметре делительной окружности ведущей звездочки по касательной к делительной окружности на кронштейне закреплена стрелка 11 со шкалой, указывающая направление окружной скорости ведущей звездочки, причем на острие стрелки 11 на оси с возможностью поворота установлен двухсторонний отвес у которого верхний участок выполнен из тонкой стальной проволоки, а нижний - из тонкой стальной пластины, имеющей значительно больший вес, чем тонкая стальная проволока, что обеспечивает строго вертикальное положение двухстороннего отвеса, а к звену цепи 4, подходящему к зубу ведущей звездочки прикреплена линейка со шкалой,направление линейки совпадает с направлением движения цепи.(72) Нукешев Саяхат ОразовичРоманюк Николай НиколаевичСашко Константин ВладимировичКлавсуть Петр Владимирович Есхожин Джадыгер ЗарлыковичАхметов Ержан СоветовичТойгамбаев Серик КокибаевичРоманюк Вадим Николаевич Демиденко Андрей Николаевич(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) УЧЕБНЫЙ ПРИБОР ДЛЯ ДЕМОНСТРАЦИИ ИЗМЕНЕНИЯ ПОСТУПАТЕЛЬНОЙ СКОРОСТИ ДВИЖЕНИЯ ЦЕПИ В ЦЕПНЫХ ТРАНСПОРТЕРАХ(57) Изобретение относится к учебным приборам по транспортирующим машинам. Задачей изобретения является разработка учебного прибора для демонстрации изменения поступательной скорости движения цепи в цепных транспортерах. Поставленная задача достигается тем, что учебный прибор для демонстрации изменения поступательной скорости движения цепи в цепных Изобретение относится к учебным приборам по транспортирующим машинам. Известно, что в тяговых элементах цепных транспортеров возникают динамические силы,вызванные изменением поступательной скорости движения цепи, связанной с поворотом приводной звездочки на центральный угол, соответствующий одному звену цепи. При этом окружная скорость звездочки 0 постоянна и связана с поступательной скоростью цепи 1 соотношением 10, где- угол поворота звездочки в пределах центрального угла 90, соответствующего одному звену цепи (см. Спиваковский А.О.,Дьячков В.К. Транспортирующие машины учеб. пособие для машиностроительных вузов. - 3-е изд.,перераб. М. Машиностроение, 1983. - С.92-93.). Более близкого технического решения обнаружить не удалось. Задачей изобретения является разработка учебного прибора для демонстрации изменения поступательной скорости движения цепи в цепных транспортерах. Поставленная задача достигается тем, что учебный прибор для демонстрации изменения поступательной скорости движения цепи в цепных транспортерах, состоящий из рамы, на которой установлена опора ведомой звездочки с четырьмя зубьями, соединенной цепью с ведущей звездочкой,имеющей четыре зуба, установленной на опоре и приводимой во вращение рукояткой, где для фиксации угла поворота ведущей звездочки к ее торцу прикреплена звездочка храпового останова, а его собачка закреплена на опоре ведущей звездочки,кроме того посередине зуба на диаметре делительной окружности ведущей звездочки по касательной к делительной окружности на кронштейне закреплена стрелка со шкалой,указывающая направление окружной скорости ведущей звездочки, причем на острие стрелки на оси с возможностью поворота установлен двухсторонний отвес у которого верхний участок выполнен из тонкой стальной проволоки, а нижний из тонкой стальной пластины,имеющей значительно больший вес, чем тонкая стальная проволока, что обеспечивает строго вертикальное положение двухстороннего отвеса, а к звену цепи,подходящему к зубу ведущей звездочки прикреплена линейка со шкалой, направление линейки совпадает с направлением движения цепи. На фиг.1 схематично изображен учебный прибор для демонстрации изменения скорости движения цепи в пластинчатых транспортерах, вид сбоку на фиг.2 - вид сверху на фиг.3 - вид А на фиг.2 при 4500 на фиг.4 - вид А на фиг.2 при 00450. Учебный прибор для демонстрации изменения поступательной скорости движения цепи в цепных транспортерах, состоит из рамы 1, на которой установлена опора 2 ведомой звездочки 3 с четырьмя зубьями, соединенной цепью 4 с ведущей звездочкой 5, имеющей четыре зуба, установленной на опоре 6 и приводимой во вращение рукояткой 7. Для фиксации угла поворота ведущей звездочки 5 к 2 ее торцу прикреплена звездочка 8 храпового останова, а его собачка 9 закреплена на опоре 6 ведущей звездочки 5, кроме того посередине зуба на диаметре делительной окружности ведущей звездочки 5 по касательной к делительной окружности на кронштейне 10 закреплена стрелка 11 со шкалой, указывающая направление окружной скорости ведущей звездочки 5. На острие стрелки 11 на оси 12 с возможностью поворота установлен двухсторонний отвес, у которого верхний участок 13, выполнен из тонкой стальной проволоки, а нижний 14 - из тонкой стальной пластины,имеющей значительно больший вес, чем тонкая стальная проволока, что обеспечивает строго вертикальное положение двухстороннего отвеса, а к звену цепи 4, подходящему к зубу ведущей звездочки 5 прикреплена линейка 15 со шкалой,направление линейки 15 совпадает с направлением движения цепи 4. Учебный прибор для демонстрации изменения поступательной скорости движения цепи в пределах центрального угла 90 в цепных транспортерах работает следующим образом. Предварительно по заданной окружной скорости ведущей звездочки 0 определяют масштаб шкалы стрелки 11 по формуле 0 / ,(1) где- длина шкалы стрелки 11. Масштаб шкалы линейки 15 и шкалы стрелки 11 должны быть равными. С помощью рукоятки 7 устанавливают ведущую звездочку 5 в положение, соответствующее входу зуба ведущей звездочки 5 в зацепление с цепью 4. В этот момент с помощью нижнего 14 участка двухстороннего отвеса по шкале линейки 15 фиксируют горизонтальную проекцию 1 стрелки 11. Последовательно поворачивая рукояткой 7 ведущую звездочку на определенный угол (например,15) фиксируют горизонтальные проекции 2, 3 и т.д. стрелки 11. Когда зуб ведущей звездочки 5 займет вертикальное положение поступательная скорость 1 цепи 4 будет равна окружной скорости 0 ведущей звездочки 5, а стрелка 11 займет горизонтальное положение. При дальнейшем последовательном повороте ведущей звездочки 5,горизонтальная проекция стрелки 11 будет фиксироваться верхним 13 участком двухстороннего отвеса. Для определения поступательной скорости 1 цепи 4 горизонтальные проекции 1,2,3 и т.д. стрелки 11 умножают на масштаби строят зависимость изменения поступательной скорости 1 цепи 4 от угла поворотаведущей звездочки 5. Таким образом, учебный прибор позволяет демонстрировать изменение поступательной скорости движения цепи в цепных транспортерах в зависимости от угла поворота ведущей звездочки 5. ФОРМУЛА ИЗОБРЕТЕНИЯ Учебный прибор для демонстрации изменения поступательной скорости движения цепи в цепных транспортерах, включающий раму, на которой установлена опора ведомой звездочки с четырьмя зубьями, соединенная цепью с ведущей звездочкой,имеющей четыре зуба, установленной на опоре и приводимой во вращение рукояткой, для фиксации угла поворота ведущей звездочки к ее торцу прикреплена звездочка храпового останова, а его собачка закреплена на опоре ведущей звездочки,кроме того посередине зуба на диаметре делительной окружности ведущей звездочки по касательной к делительной окружности на кронштейне закреплена стрелка со шкалой,указывающая направление окружной скорости ведущей звездочки, причем на острие стрелки на оси с возможностью поворота установлен двухсторонний отвес у которого верхний участок выполнен из тонкой стальной проволоки, а нижний из тонкой стальной пластины,имеющей значительно больший вес, чем тонкая стальная проволока, что обеспечивает строго вертикальное положение двухстороннего отвеса, а к звену цепи,подходящему к зубу ведущей звездочки прикреплена линейка со шкалой, направление линейки совпадает с направлением движения цепи.
