Теплая или холодная асфальтобетонная смесь (варианты)

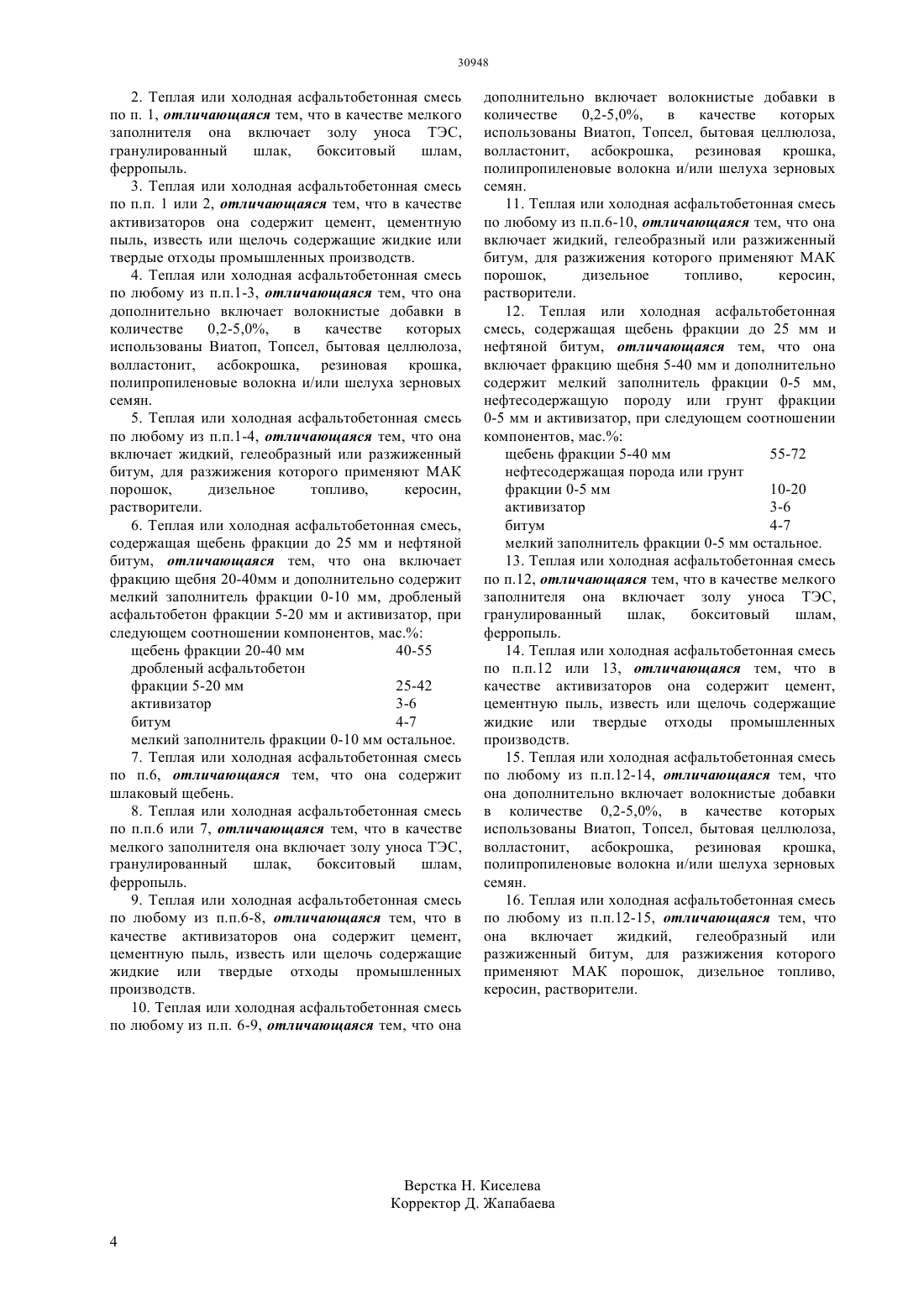

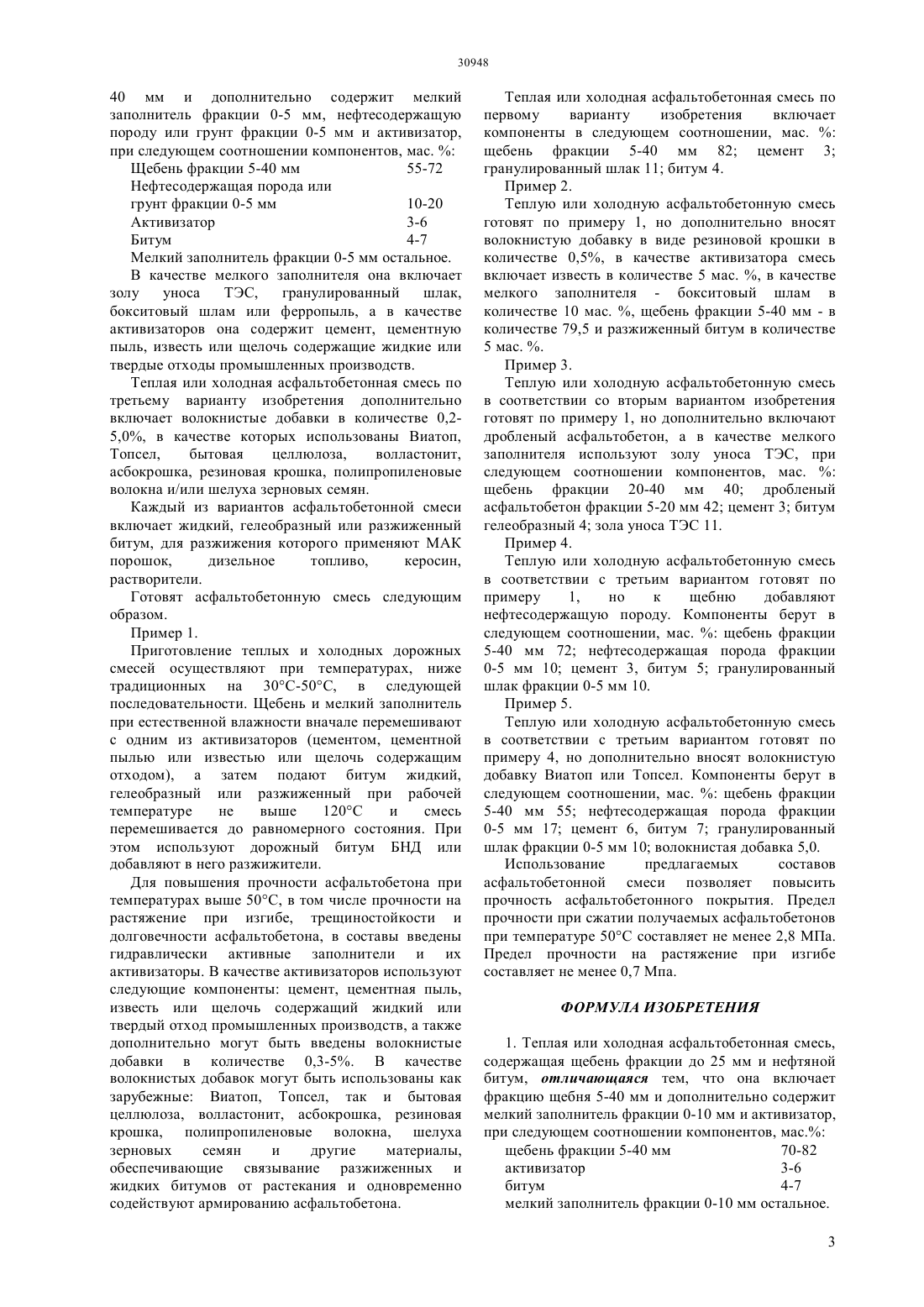

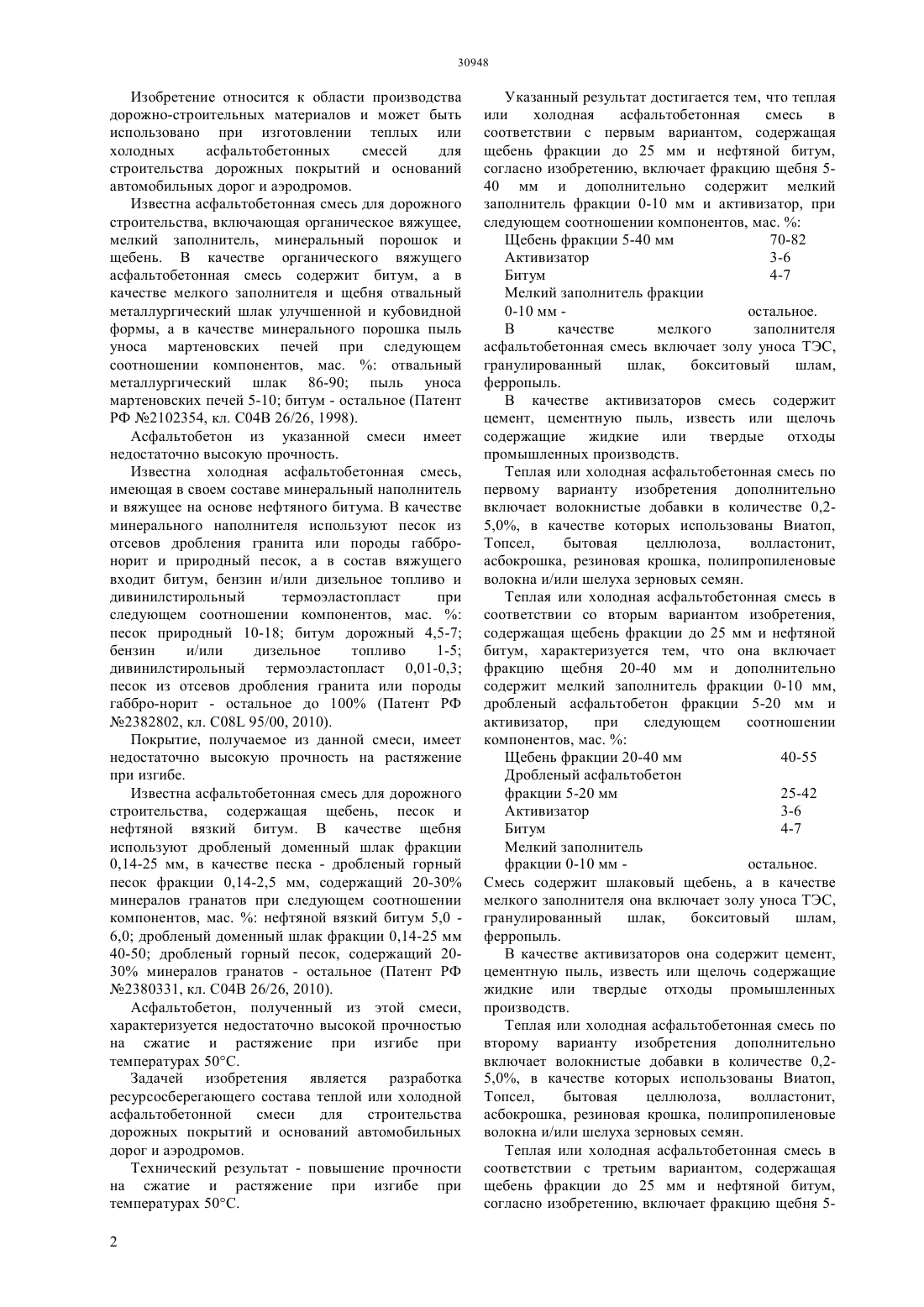

(51) 04 26/26 (2006.01) 08 95/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ согласно изобретению, включает фракцию щебня 5 40 мм и дополнительно содержит мелкий заполнитель фракции 0-10 мм и активизатор, при следующем соотношении компонентов, мас.щебень фракции 5-40 70-82 активизатор 3-6 битум 4-7 мелкий заполнитель фракции 0-10 мм остальное. Теплая или холодная асфальтобетонная смесь в соответствии со вторым вариантом изобретения,содержащая щебень фракции до 25 мм и нефтяной битум, характеризуется тем, что она включает фракцию щебня 20-40 мм и дополнительно содержит мелкий заполнитель фракции 0-10 мм,дробленый асфальтобетон фракции 5-20 мм и активизатор,при следующем соотношении компонентов, мас.щебень фракции 20-40 мм 4055 дробленый асфальтобетон фракции 5-20 мм 2542 активизатор 3-6 битум 4-7 мелкий заполнитель фракции 0-10 мм - остальное. Теплая или холодная асфальтобетонная смесь в соответствии с третьим вариантом, содержащая щебень фракции до 25 мм и нефтяной битум,согласно изобретению, включает фракцию щебня 540 мм и дополнительно содержит мелкий заполнитель фракции 0-5 мм, нефтесодержащую породу или грунт фракции 0-5 мм и активизатор.(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Турсумуратов Мурат Туякович Исламов Варис Абубакирович Амирханов Жамаладин Абдиразакович Асматулаев Нурсултан Борисович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский и проектный институт дорожнотранспортных проблем ДОРТРАНС(54) ТЕПЛАЯ ИЛИ ХОЛОДНАЯ АСФАЛЬТОБЕТОННАЯ СМЕСЬ (ВАРИАНТЫ)(57) Изобретение относится к области производства дорожно-строительных материалов и может быть использовано при изготовлении теплых или холодных асфальтобетонных смесей для строительства дорожных покрытий и оснований автомобильных дорог и аэродромов. Повышение прочности на сжатие и растяжение при изгибе при температурах 50 С достигается тем,что теплая или холодная асфальтобетонная смесь в соответствии с первым вариантом, содержащая щебень фракции до 25 мм и нефтяной битум, 30948 Изобретение относится к области производства дорожно-строительных материалов и может быть использовано при изготовлении теплых или холодных асфальтобетонных смесей для строительства дорожных покрытий и оснований автомобильных дорог и аэродромов. Известна асфальтобетонная смесь для дорожного строительства, включающая органическое вяжущее,мелкий заполнитель, минеральный порошок и щебень. В качестве органического вяжущего асфальтобетонная смесь содержит битум, а в качестве мелкого заполнителя и щебня отвальный металлургический шлак улучшенной и кубовидной формы, а в качестве минерального порошка пыль уноса мартеновских печей при следующем соотношении компонентов, мас.отвальный металлургический шлак 86-90 пыль уноса мартеновских печей 5-10 битум - остальное (Патент РФ 2102354, кл. С 04 В 26/26, 1998). Асфальтобетон из указанной смеси имеет недостаточно высокую прочность. Известна холодная асфальтобетонная смесь,имеющая в своем составе минеральный наполнитель и вяжущее на основе нефтяного битума. В качестве минерального наполнителя используют песок из отсевов дробления гранита или породы габбронорит и природный песок, а в состав вяжущего входит битум, бензин и/или дизельное топливо и дивинилстирольный термоэластопласт при следующем соотношении компонентов, мас.песок природный 10-18 битум дорожный 4,5-7 бензин и/или дизельное топливо 1-5 дивинилстирольный термоэластопласт 0,01-0,3 песок из отсевов дробления гранита или породы габбро-норит - остальное до 100 (Патент РФ 2382802, кл. С 08 95/00, 2010). Покрытие, получаемое из данной смеси, имеет недостаточно высокую прочность на растяжение при изгибе. Известна асфальтобетонная смесь для дорожного строительства, содержащая щебень, песок и нефтяной вязкий битум. В качестве щебня используют дробленый доменный шлак фракции 0,14-25 мм, в качестве песка - дробленый горный песок фракции 0,14-2,5 мм, содержащий 20-30 минералов гранатов при следующем соотношении компонентов, мас.нефтяной вязкий битум 5,0 6,0 дробленый доменный шлак фракции 0,14-25 мм 40-50 дробленый горный песок, содержащий 2030 минералов гранатов - остальное (Патент РФ 2380331, кл. С 04 В 26/26, 2010). Асфальтобетон, полученный из этой смеси,характеризуется недостаточно высокой прочностью на сжатие и растяжение при изгибе при температурах 50 С. Задачей изобретения является разработка ресурсосберегающего состава теплой или холодной асфальтобетонной смеси для строительства дорожных покрытий и оснований автомобильных дорог и аэродромов. Технический результат - повышение прочности на сжатие и растяжение при изгибе при температурах 50 С. 2 Указанный результат достигается тем, что теплая или холодная асфальтобетонная смесь в соответствии с первым вариантом, содержащая щебень фракции до 25 мм и нефтяной битум,согласно изобретению, включает фракцию щебня 540 мм и дополнительно содержит мелкий заполнитель фракции 0-10 мм и активизатор, при следующем соотношении компонентов, ма.Щебень фракции 5-40 мм 70-82 Активизатор 3-6 Битум 4-7 Мелкий заполнитель фракции 0-10 мм остальное. В качестве мелкого заполнителя асфальтобетонная смесь включает золу уноса ТЭС,гранулированный шлак,бокситовый шлам,ферропыль. В качестве активизаторов смесь содержит цемент, цементную пыль, известь или щелочь содержащие жидкие или твердые отходы промышленных производств. Теплая или холодная асфальтобетонная смесь по первому варианту изобретения дополнительно включает волокнистые добавки в количестве 0,25,0, в качестве которых использованы Виатоп,Топсел,бытовая целлюлоза,волластонит,асбокрошка, резиновая крошка, полипропиленовые волокна и/или шелуха зерновых семян. Теплая или холодная асфальтобетонная смесь в соответствии со вторым вариантом изобретения,содержащая щебень фракции до 25 мм и нефтяной битум, характеризуется тем, что она включает фракцию щебня 20-40 мм и дополнительно содержит мелкий заполнитель фракции 0-10 мм,дробленый асфальтобетон фракции 5-20 мм и активизатор,при следующем соотношении компонентов, мас.Щебень фракции 20-40 мм 40-55 Дробленый асфальтобетон фракции 5-20 мм 25-42 Активизатор 3-6 Битум4-7 Мелкий заполнитель фракции 0-10 мм остальное. Смесь содержит шлаковый щебень, а в качестве мелкого заполнителя она включает золу уноса ТЭС,гранулированный шлак,бокситовый шлам,ферропыль. В качестве активизаторов она содержит цемент,цементную пыль, известь или щелочь содержащие жидкие или твердые отходы промышленных производств. Теплая или холодная асфальтобетонная смесь по второму варианту изобретения дополнительно включает волокнистые добавки в количестве 0,25,0, в качестве которых использованы Виатоп,Топсел,бытовая целлюлоза,волластонит,асбокрошка, резиновая крошка, полипропиленовые волокна и/или шелуха зерновых семян. Теплая или холодная асфальтобетонная смесь в соответствии с третьим вариантом, содержащая щебень фракции до 25 мм и нефтяной битум,согласно изобретению, включает фракцию щебня 5 30948 40 мм и дополнительно содержит мелкий заполнитель фракции 0-5 мм, нефтесодержащую породу или грунт фракции 0-5 мм и активизатор,при следующем соотношении компонентов, ма.Щебень фракции 5-40 мм 55-72 Нефтесодержащая порода или грунт фракции 0-5 мм 10-20 Активизатор 3-6 Битум 4-7 Мелкий заполнитель фракции 0-5 мм остальное. В качестве мелкого заполнителя она включает золу уноса ТЭС,гранулированный шлак,бокситовый шлам или ферропыль, а в качестве активизаторов она содержит цемент, цементную пыль, известь или щелочь содержащие жидкие или твердые отходы промышленных производств. Теплая или холодная асфальтобетонная смесь по третьему варианту изобретения дополнительно включает волокнистые добавки в количестве 0,25,0, в качестве которых использованы Виатоп,Топсел,бытовая целлюлоза,волластонит,асбокрошка, резиновая крошка, полипропиленовые волокна и/или шелуха зерновых семян. Каждый из вариантов асфальтобетонной смеси включает жидкий, гелеобразный или разжиженный битум, для разжижения которого применяют МАК порошок,дизельное топливо,керосин,растворители. Готовят асфальтобетонную смесь следующим образом. Пример 1. Приготовление теплых и холодных дорожных смесей осуществляют при температурах, ниже традиционных на 30 С-50 С, в следующей последовательности. Щебень и мелкий заполнитель при естественной влажности вначале перемешивают с одним из активизаторов (цементом, цементной пылью или известью или щелочь содержащим отходом), а затем подают битум жидкий,гелеобразный или разжиженный при рабочей температуре не выше 120 С и смесь перемешивается до равномерного состояния. При этом используют дорожный битум БНД или добавляют в него разжижители. Для повышения прочности асфальтобетона при температурах выше 50 С, в том числе прочности на растяжение при изгибе, трещиностойкости и долговечности асфальтобетона, в составы введены гидравлически активные заполнители и их активизаторы. В качестве активизаторов используют следующие компоненты цемент, цементная пыль,известь или щелочь содержащий жидкий или твердый отход промышленных производств, а также дополнительно могут быть введены волокнистые добавки в количестве 0,3-5. В качестве волокнистых добавок могут быть использованы как зарубежные Виатоп, Топсел, так и бытовая целлюлоза, волластонит, асбокрошка, резиновая крошка, полипропиленовые волокна, шелуха зерновых семян и другие материалы,обеспечивающие связывание разжиженных и жидких битумов от растекания и одновременно содействуют армированию асфальтобетона. Теплая или холодная асфальтобетонная смесь по первому варианту изобретения включает компоненты в следующем соотношении, мас.щебень фракции 5-40 мм 82 цемент 3 гранулированный шлак 11 битум 4. Пример 2. Теплую или холодную асфальтобетонную смесь готовят по примеру 1, но дополнительно вносят волокнистую добавку в виде резиновой крошки в количестве 0,5, в качестве активизатора смесь включает известь в количестве 5 мас. , в качестве мелкого заполнителя - бокситовый шлам в количестве 10 мас. , щебень фракции 5-40 мм - в количестве 79,5 и разжиженный битум в количестве 5 мас. . Пример 3. Теплую или холодную асфальтобетонную смесь в соответствии со вторым вариантом изобретения готовят по примеру 1, но дополнительно включают дробленый асфальтобетон, а в качестве мелкого заполнителя используют золу уноса ТЭС, при следующем соотношении компонентов, мас.щебень фракции 20-40 мм 40 дробленый асфальтобетон фракции 5-20 мм 42 цемент 3 битум гелеобразный 4 зола уноса ТЭС 11. Пример 4. Теплую или холодную асфальтобетонную смесь в соответствии с третьим вариантом готовят по примеру 1,но к щебню добавляют нефтесодержащую породу. Компоненты берут в следующем соотношении, ма.щебень фракции 5-40 мм 72 нефтесодержащая порода фракции 0-5 мм 10 цемент 3, битум 5 гранулированный шлак фракции 0-5 мм 10. Пример 5. Теплую или холодную асфальтобетонную смесь в соответствии с третьим вариантом готовят по примеру 4, но дополнительно вносят волокнистую добавку Виатоп или Топсел. Компоненты берут в следующем соотношении, ма.щебень фракции 5-40 мм 55 нефтесодержащая порода фракции 0-5 мм 17 цемент 6, битум 7 гранулированный шлак фракции 0-5 мм 10 волокнистая добавка 5,0. Использование предлагаемых составов асфальтобетонной смеси позволяет повысить прочность асфальтобетонного покрытия. Предел прочности при сжатии получаемых асфальтобетонов при температуре 50 С составляет не менее 2,8 МПа. Предел прочности на растяжение при изгибе составляет не менее 0,7 Мпа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Теплая или холодная асфальтобетонная смесь,содержащая щебень фракции до 25 мм и нефтяной битум, отличающаяся тем, что она включает фракцию щебня 5-40 мм и дополнительно содержит мелкий заполнитель фракции 0-10 мм и активизатор,при следующем соотношении компонентов, мас. щебень фракции 5-40 мм 70-82 активизатор 3-6 битум 4-7 мелкий заполнитель фракции 0-10 мм остальное. 3 2. Теплая или холодная асфальтобетонная смесь по п. 1, отличающаяся тем, что в качестве мелкого заполнителя она включает золу уноса ТЭС,гранулированный шлак,бокситовый шлам,ферропыль. 3. Теплая или холодная асфальтобетонная смесь по п.п. 1 или 2, отличающаяся тем, что в качестве активизаторов она содержит цемент, цементную пыль, известь или щелочь содержащие жидкие или твердые отходы промышленных производств. 4. Теплая или холодная асфальтобетонная смесь по любому из п.п.1-3, отличающаяся тем, что она дополнительно включает волокнистые добавки в количестве 0,2-5,0,в качестве которых использованы Виатоп, Топсел, бытовая целлюлоза,волластонит, асбокрошка, резиновая крошка,полипропиленовые волокна и/или шелуха зерновых семян. 5. Теплая или холодная асфальтобетонная смесь по любому из п.п.1-4, отличающаяся тем, что она включает жидкий, гелеобразный или разжиженный битум, для разжижения которого применяют МАК порошок,дизельное топливо,керосин,растворители. 6. Теплая или холодная асфальтобетонная смесь,содержащая щебень фракции до 25 мм и нефтяной битум, отличающаяся тем, что она включает фракцию щебня 20-40 мм и дополнительно содержит мелкий заполнитель фракции 0-10 мм, дробленый асфальтобетон фракции 5-20 мм и активизатор, при следующем соотношении компонентов, мас. щебень фракции 20-40 мм 40-55 дробленый асфальтобетон фракции 5-20 мм 25-42 активизатор 3-6 битум 4-7 мелкий заполнитель фракции 0-10 мм остальное. 7. Теплая или холодная асфальтобетонная смесь по п.6, отличающаяся тем, что она содержит шлаковый щебень. 8. Теплая или холодная асфальтобетонная смесь по п.п.6 или 7, отличающаяся тем, что в качестве мелкого заполнителя она включает золу уноса ТЭС,гранулированный шлак,бокситовый шлам,ферропыль. 9. Теплая или холодная асфальтобетонная смесь по любому из п.п.6-8, отличающаяся тем, что в качестве активизаторов она содержит цемент,цементную пыль, известь или щелочь содержащие жидкие или твердые отходы промышленных производств. 10. Теплая или холодная асфальтобетонная смесь по любому из п.п. 6-9, отличающаяся тем, что она дополнительно включает волокнистые добавки в количестве 0,2-5,0,в качестве которых использованы Виатоп, Топсел, бытовая целлюлоза,волластонит, асбокрошка, резиновая крошка,полипропиленовые волокна и/или шелуха зерновых семян. 11. Теплая или холодная асфальтобетонная смесь по любому из п.п.6-10, отличающаяся тем, что она включает жидкий, гелеобразный или разжиженный битум, для разжижения которого применяют МАК порошок,дизельное топливо,керосин,растворители. 12. Теплая или холодная асфальтобетонная смесь, содержащая щебень фракции до 25 мм и нефтяной битум, отличающаяся тем, что она включает фракцию щебня 5-40 мм и дополнительно содержит мелкий заполнитель фракции 0-5 мм,нефтесодержащую породу или грунт фракции 0-5 мм и активизатор, при следующем соотношении компонентов, мас. щебень фракции 5-40 мм 55-72 нефтесодержащая порода или грунт фракции 0-5 мм 10-20 активизатор 3-6 битум 4-7 мелкий заполнитель фракции 0-5 мм остальное. 13. Теплая или холодная асфальтобетонная смесь по п.12, отличающаяся тем, что в качестве мелкого заполнителя она включает золу уноса ТЭС,гранулированный шлак,бокситовый шлам,ферропыль. 14. Теплая или холодная асфальтобетонная смесь по п.п.12 или 13, отличающаяся тем, что в качестве активизаторов она содержит цемент,цементную пыль, известь или щелочь содержащие жидкие или твердые отходы промышленных производств. 15. Теплая или холодная асфальтобетонная смесь по любому из п.п.12-14, отличающаяся тем, что она дополнительно включает волокнистые добавки в количестве 0,2-5,0, в качестве которых использованы Виатоп, Топсел, бытовая целлюлоза,волластонит, асбокрошка, резиновая крошка,полипропиленовые волокна и/или шелуха зерновых семян. 16. Теплая или холодная асфальтобетонная смесь по любому из п.п.12-15, отличающаяся тем, что она включает жидкий,гелеобразный или разжиженный битум, для разжижения которого применяют МАК порошок, дизельное топливо,керосин, растворители.
