Пленочный флуоресцирующий материал на основе ароматического поликарбоната с улучшенной светостойкостью

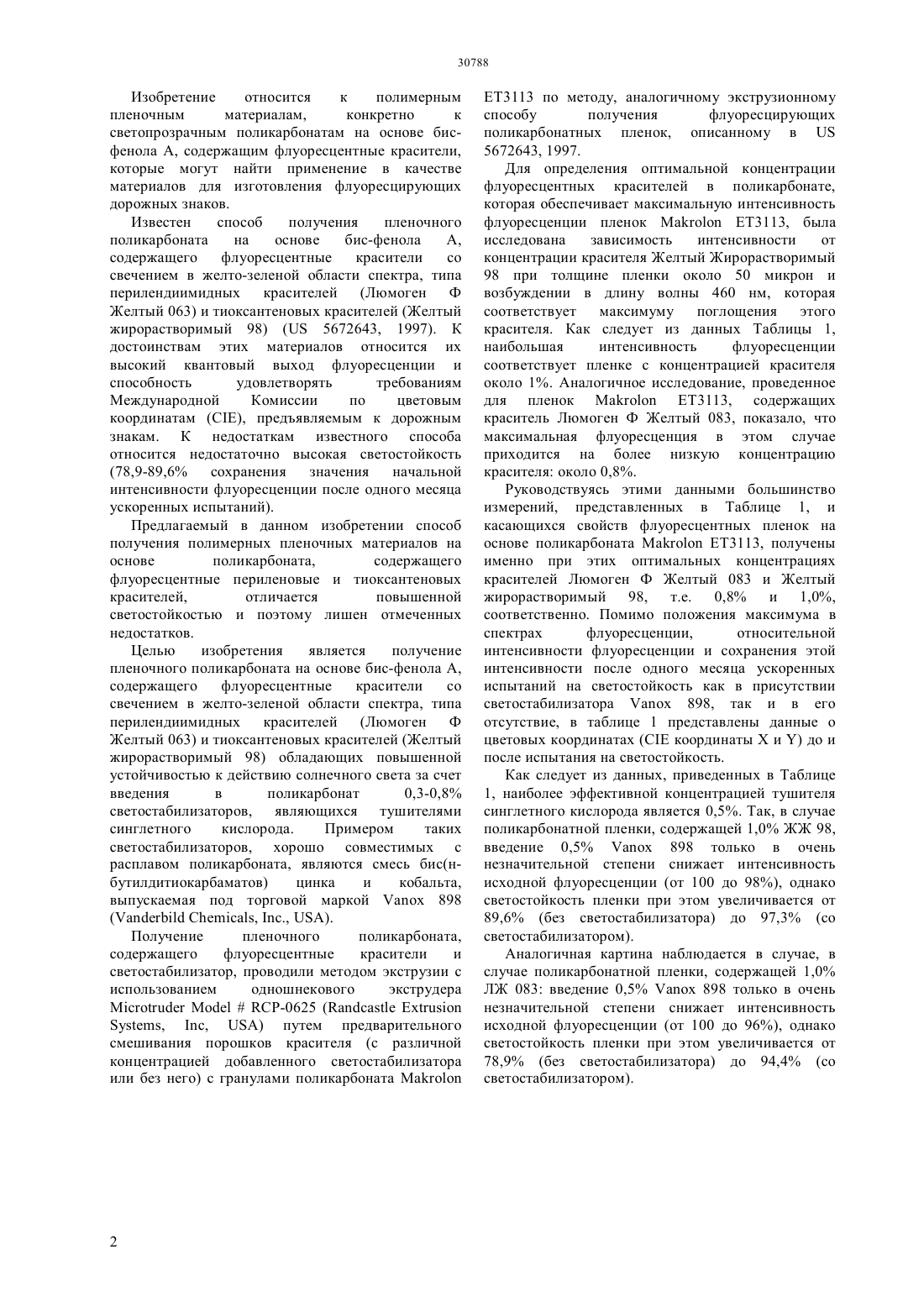

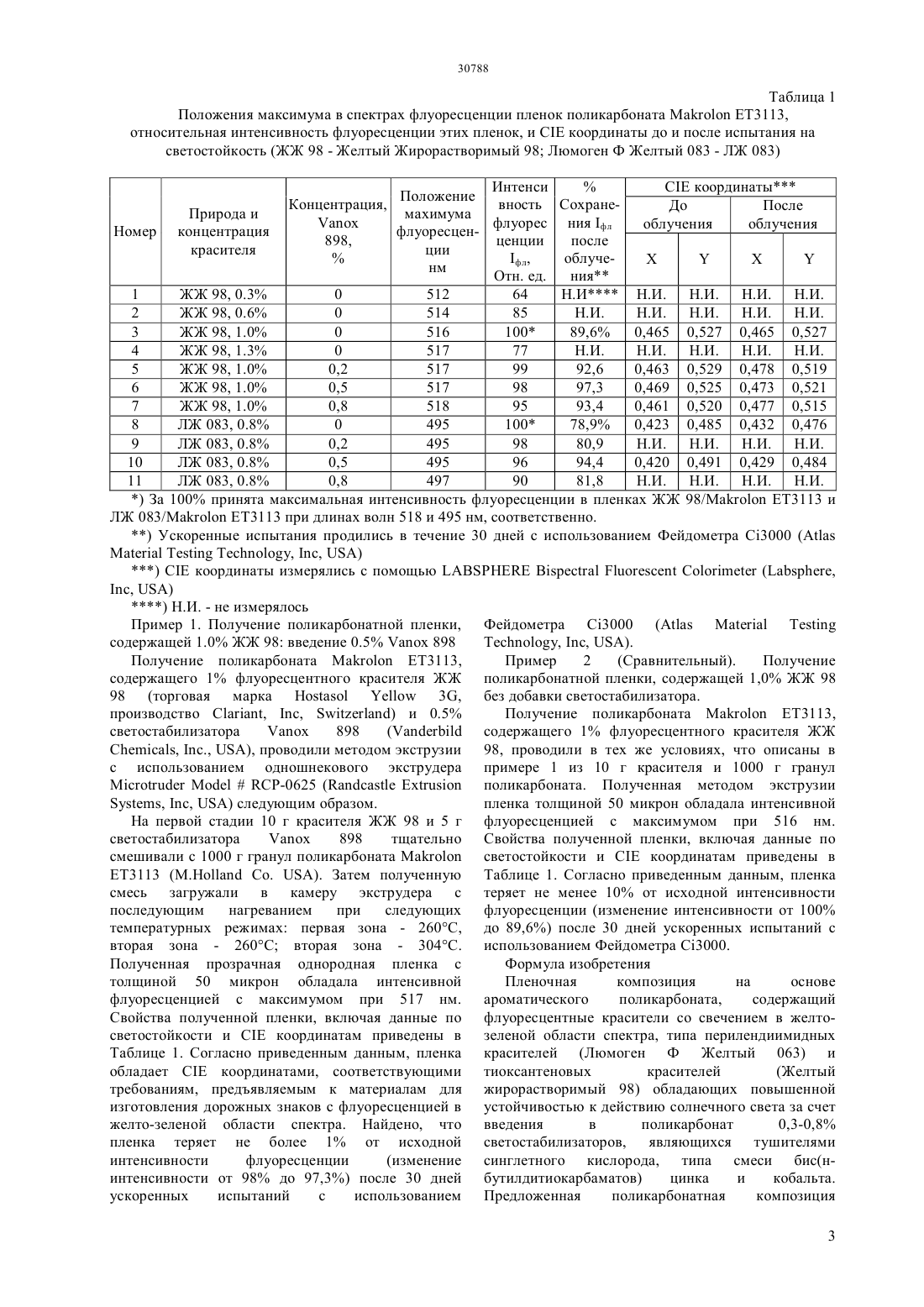

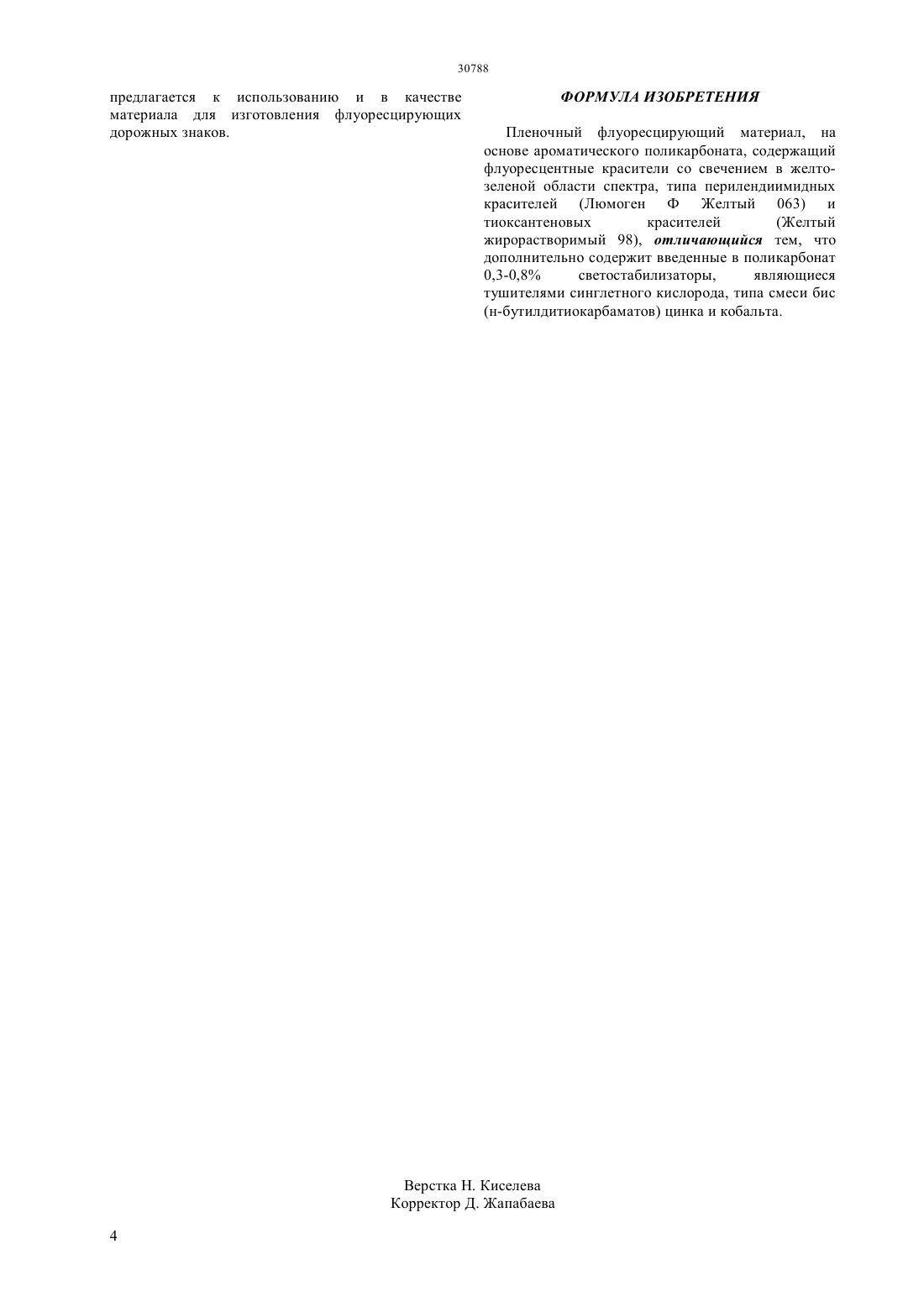

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ светостойкостью и поэтому лишен таких недостатков,как недостаточно высокая светостойкость. Целью изобретения является получение пленочного поликарбоната на основе бис-фенола А,содержащего флуоресцентные красители со свечением в желто-зеленой области спектра, типа перилендиимидных красителей (Люмоген Ф Желтый 063) и тиоксантеновых красителей (Желтый жирорастворимый 98) обладающих повышенной устойчивостью к действию солнечного света за счет введения в поликарбонат 0,3-0,8 светостабилизаторов, являющихся тушителями синглетного кислорода. Получение пленочного поликарбоната,содержащего флуоресцентные красители и светостабилизатор, проводили методом экструзии с использованием одношнекового экструдера-0625 (, , ) путем предварительного смешивания порошков красителя (с различной концентрацией добавленного светостабилизатора или без него) с гранулами поликарбонатаЕТ 3113.(72) Иргибаева Ирина СмаиловнаБарашков Николай НиколаевичАлдонгаров Ануар АкылхановичМантель Артур Игоревич(54) ПЛЕНОЧНЫЙ ФЛУОРЕСЦИРУЮЩИЙ МАТЕРИАЛ НА ОСНОВЕ АРОМАТИЧЕСКОГО ПОЛИКАРБОНАТА С УЛУЧШЕННОЙ СВЕТОСТОЙКОСТЬЮ(57) Изобретение относится к полимерным пленочным материалам,конкретно к светопрозрачным поликарбонатам на основе бисфенола А, содержащим флуоресцентные красители,которые могут найти применение в качестве материалов для изготовления флуоресцирующих дорожных знаков. Предлагаемый в данном изобретении способ получения полимерных пленочных материалов на основе поликарбоната,содержащего флуоресцентные периленовые и тиоксантеновые красители,отличается повышенной Изобретение относится к полимерным пленочным материалам,конкретно к светопрозрачным поликарбонатам на основе бисфенола А, содержащим флуоресцентные красители,которые могут найти применение в качестве материалов для изготовления флуоресцирующих дорожных знаков. Известен способ получения пленочного поликарбоната на основе бис-фенола А,содержащего флуоресцентные красители со свечением в желто-зеленой области спектра, типа перилендиимидных красителей (Люмоген Ф Желтый 063) и тиоксантеновых красителей (Желтый жирорастворимый 98) ( 5672643, 1997). К достоинствам этих материалов относится их высокий квантовый выход флуоресценции и способность удовлетворять требованиям Международной Комиссии по цветовым координатам (С), предъявляемым к дорожным знакам. К недостаткам известного способа относится недостаточно высокая светостойкость(78,9-89,6 сохранения значения начальной интенсивности флуоресценции после одного месяца ускоренных испытаний). Предлагаемый в данном изобретении способ получения полимерных пленочных материалов на основе поликарбоната,содержащего флуоресцентные периленовые и тиоксантеновых красителей,отличается повышенной светостойкостью и поэтому лишен отмеченных недостатков. Целью изобретения является получение пленочного поликарбоната на основе бис-фенола А,содержащего флуоресцентные красители со свечением в желто-зеленой области спектра, типа перилендиимидных красителей (Люмоген Ф Желтый 063) и тиоксантеновых красителей (Желтый жирорастворимый 98) обладающих повышенной устойчивостью к действию солнечного света за счет введения в поликарбонат 0,3-0,8 светостабилизаторов, являющихся тушителями синглетного кислорода. Примером таких светостабилизаторов, хорошо совместимых с расплавом поликарбоната, являются смесь бис(нбутилдитиокарбаматов) цинка и кобальта,выпускаемая под торговой маркой 898( , ., ). Получение пленочного поликарбоната,содержащего флуоресцентные красители и светостабилизатор, проводили методом экструзии с использованием одношнекового экструдера-0625 (, , ) путем предварительного смешивания порошков красителя (с различной концентрацией добавленного светостабилизатора или без него) с гранулами поликарбоната ЕТ 3113 по методу, аналогичному экструзионному способу получения флуоресцирующих поликарбонатных пленок, описанному в 5672643, 1997. Для определения оптимальной концентрации флуоресцентных красителей в поликарбонате,которая обеспечивает максимальную интенсивность флуоресценции пленокЕТ 3113, была исследована зависимость интенсивности от концентрации красителя Желтый Жирорастворимый 98 при толщине пленки около 50 микрон и возбуждении в длину волны 460 нм, которая соответствует максимуму поглощения этого красителя. Как следует из данных Таблицы 1,наибольшая интенсивность флуоресценции соответствует пленке с концентрацией красителя около 1. Аналогичное исследование, проведенное для пленокЕТ 3113, содержащих краситель Люмоген Ф Желтый 083, показало, что максимальная флуоресценция в этом случае приходится на более низкую концентрацию красителя около 0,8. Руководствуясь этими данными большинство измерений, представленных в Таблице 1, и касающихся свойств флуоресцентных пленок на основе поликарбонатаЕТ 3113, получены именно при этих оптимальных концентрациях красителей Люмоген Ф Желтый 083 и Желтый жирорастворимый 98, т.е. 0,8 и 1,0,соответственно. Помимо положения максимума в спектрах флуоресценции,относительной интенсивности флуоресценции и сохранения этой интенсивности после одного месяца ускоренных испытаний на светостойкость как в присутствии светостабилизатора 898, так и в его отсутствие, в таблице 1 представлены данные о цветовых координатах (С координатыи ) до и после испытания на светостойкость. Как следует из данных, приведенных в Таблице 1, наиболее эффективной концентрацией тушителя синглетного кислорода является 0,5. Так, в случае поликарбонатной пленки, содержащей 1,0 ЖЖ 98,введение 0,5898 только в очень незначительной степени снижает интенсивность исходной флуоресценции (от 100 до 98), однако светостойкость пленки при этом увеличивается от 89,6 (без светостабилизатора) до 97,3 (со светостабилизатором). Аналогичная картина наблюдается в случае, в случае поликарбонатной пленки, содержащей 1,0 ЛЖ 083 введение 0,5898 только в очень незначительной степени снижает интенсивность исходной флуоресценции (от 100 до 96), однако светостойкость пленки при этом увеличивается от 78,9 (без светостабилизатора) до 94,4 (со светостабилизатором). Таблица 1 Положения максимума в спектрах флуоресценции пленок поликарбонатаЕТ 3113,относительная интенсивность флуоресценции этих пленок, икоординаты до и после испытания на светостойкость (ЖЖ 98 - Желтый Жирорастворимый 98 Люмоген Ф Желтый 083 - ЛЖ 083) Интенси координаты Положение Концентрация,вность СохранеДо После Природа и махимума флуорес ния фл облучения облучения Номер концентрация флуоресцен 898,ценции после красителя ции) За 100 принята максимальная интенсивность флуоресценции в пленках ЖЖ 98/ ЕТ 3113 и ЛЖ 083/ ЕТ 3113 при длинах волн 518 и 495 нм, соответственно.) Ускоренные испытания продились в течение 30 дней с использованием Фейдометра 3000 (, , )) Н.И. - не измерялось Пример 1. Получение поликарбонатной пленки, Фейдометра 3000 (содержащей 1.0 ЖЖ 98 введение 0.5898(Сравнительный). Получение содержащего 1 флуоресцентного красителя ЖЖ поликарбонатной пленки, содержащей 1,0 ЖЖ 98 98 (торговая марка 3, без добавки светостабилизатора. производство , , ) и 0.5 Получение поликарбонатаЕТ 3113,светостабилизатора, ., ), проводили методом экструзии 98, проводили в тех же условиях, что описаны в с использованием одношнекового экструдера примере 1 из 10 г красителя и 1000 г гранул-0625 (поликарбоната. Полученная методом экструзии, , ) следующим образом. пленка толщиной 50 микрон обладала интенсивной На первой стадии 10 г красителя ЖЖ 98 и 5 г флуоресценцией с максимумом при 516 нм. светостабилизатора 898 тщательно Свойства полученной пленки, включая данные по смешивали с 1000 г гранул поликарбонатасветостойкости икоординатам приведены в ЕТ 3113 (. Со. ). Затем полученную Таблице 1. Согласно приведенным данным, пленка смесь загружали в камеру экструдера с теряет не менее 10 от исходной интенсивности последующим нагреванием при следующих флуоресценции (изменение интенсивности от 100 температурных режимах первая зона - 260 С, до 89,6) после 30 дней ускоренных испытаний с вторая зона - 260 С вторая зона - 304 С. использованием Фейдометра 3000. Полученная прозрачная однородная пленка с Формула изобретения толщиной 50 микрон обладала интенсивной Пленочная композиция на основе флуоресценцией с максимумом при 517 нм. ароматического поликарбоната,содержащий Свойства полученной пленки, включая данные по флуоресцентные красители со свечением в желтосветостойкости икоординатам приведены в зеленой области спектра, типа перилендиимидных Таблице 1. Согласно приведенным данным, пленка красителей (Люмоген Ф Желтый 063) и обладаеткоординатами, соответствующими тиоксантеновых красителей(Желтый требованиям, предъявляемым к материалам для жирорастворимый 98) обладающих повышенной изготовления дорожных знаков с флуоресценцией в устойчивостью к действию солнечного света за счет желто-зеленой области спектра. Найдено, что введения в поликарбонат 0,3-0,8 пленка теряет не более 1 от исходной светостабилизаторов, являющихся тушителями интенсивности флуоресценции(изменение синглетного кислорода, типа смеси бис(нинтенсивности от 98 до 97,3) после 30 дней бутилдитиокарбаматов) цинка и кобальта. ускоренных испытаний с использованием Предложенная поликарбонатная композиция 3 предлагается к использованию и в качестве материала для изготовления флуоресцирующих дорожных знаков. ФОРМУЛА ИЗОБРЕТЕНИЯ Пленочный флуоресцирующий материал, на основе ароматического поликарбоната, содержащий флуоресцентные красители со свечением в желтозеленой области спектра, типа перилендиимидных красителей (Люмоген Ф Желтый 063) и тиоксантеновых красителей(Желтый жирорастворимый 98), отличающийся тем, что дополнительно содержит введенные в поликарбонат 0,3-0,8 светостабилизаторы,являющиеся тушителями синглетного кислорода, типа смеси бис
