Рыбоводная установка бассейнового типа с прямоточной системой водоснабжения из артезианской скважины (“РУЛА-1″)

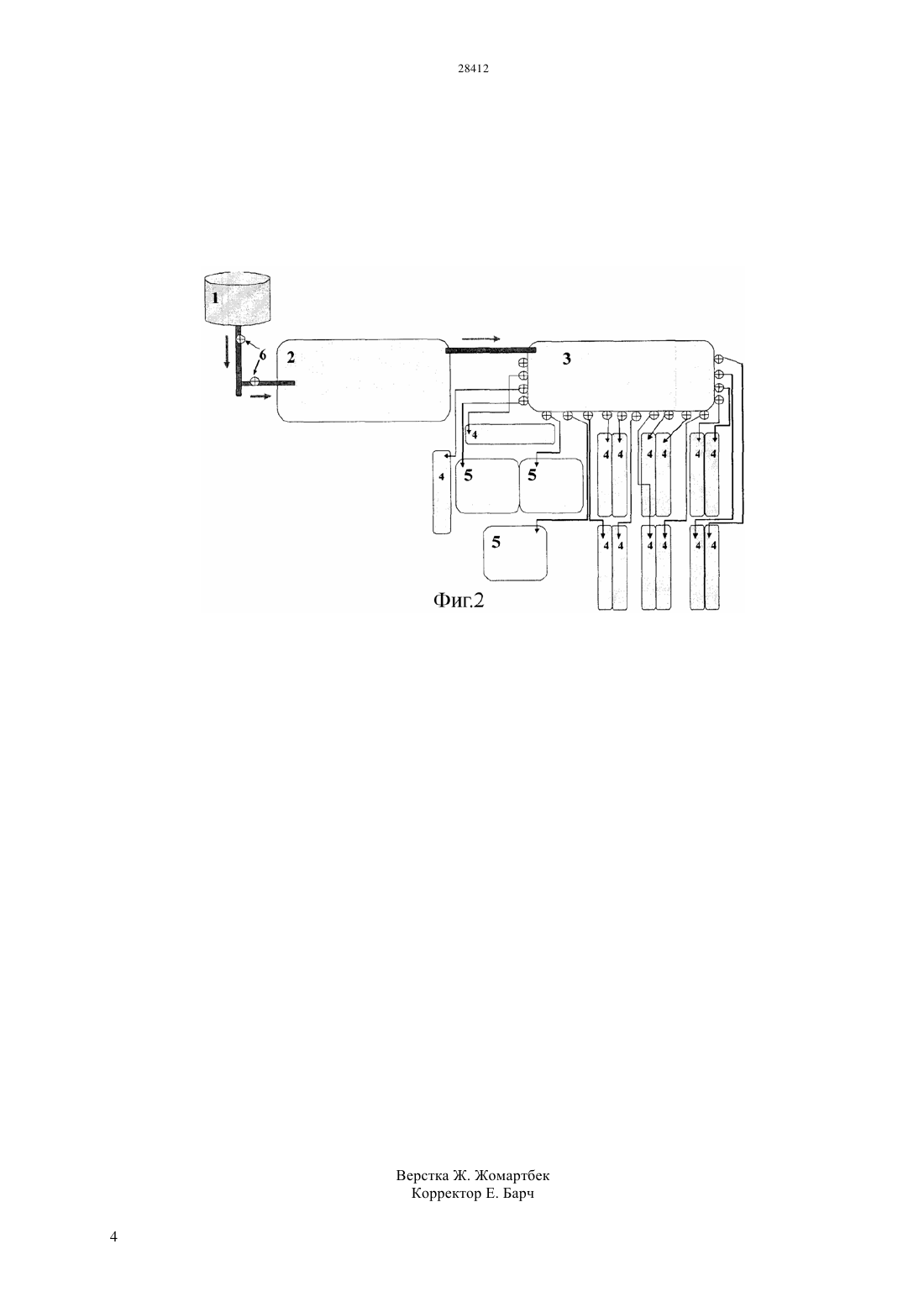

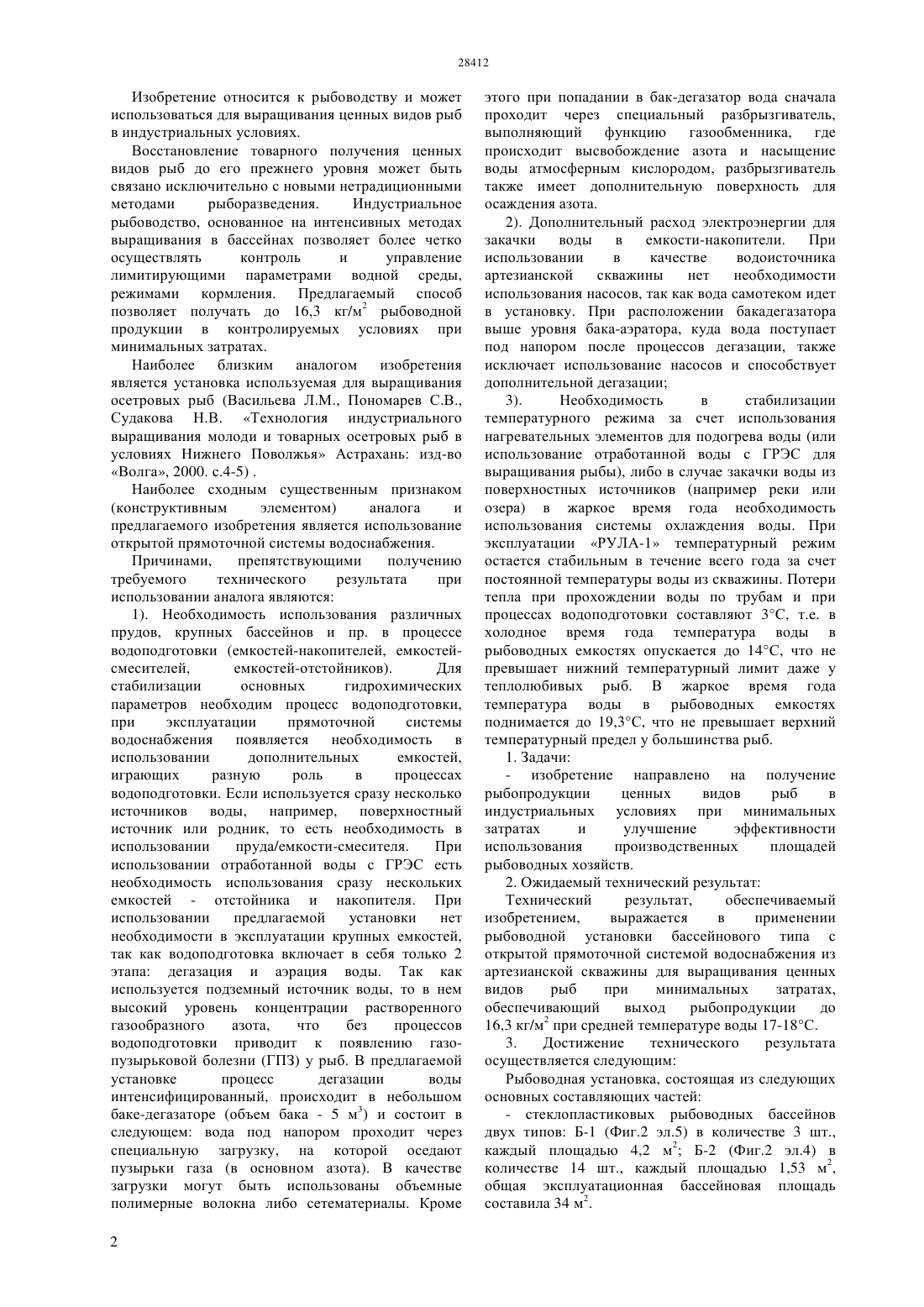

(51) 01 61/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Среднегодовая температура воды из скважины составляет 17 С. При использовании предлагаемой установки водоподготовка включает в себя 2 этапа дегазация и аэрация воды. Вода из скважины через регулирующий вентиль (Фиг.2 эл.6) поступает сверху в бак-дегазатор,где происходит высвобождение растворенного в воде азота. Так как используется подземный источник воды, то в нем высокий уровень концентрации растворенного газообразного азота,что без процессов водоподготовки приводит к появлению газопузырьковой болезни (ГПЗ) у рыб. В предлагаемой установке процесс дегазации воды интенсифицированный, происходит в небольшом баке-дегазаторе (объем бака - 5 м 3) и состоит в следующем вода под напором проходит через специальную загрузку, на которой оседают пузырьки газа (в основном азота). Кроме этого при попадании в бак-дегазатор вода сначала проходит через специальный разбрызгиватель,выполняющий функцию газообменника, где происходит высвобождение азота и насыщение воды атмосферным кислородом,разбрызгиватель также имеет дополнительную поверхность для осаждения азота. Затем вода через нижнюю трубу подается в бак-аэратор. Здесь с помощью воздушного компрессора, нагнетается воздух, обогащая тем самым воду кислородом. В баке-аэраторе по нижнему краю бака установлены водоподающие краны на бассейны, через которые вода по армированным шлангам поступает в рыбоводные емкости (бассейны). При эксплуатации РУЛА-1 температурный режим остается стабильным в течение всего года за счет постоянной температуры воды из скважины. Потери тепла при прохождении воды по трубам и при процессах водоподготовки составляют 3 С, т.е. в холодное время года температура воды в рыбоводных емкостях опускается до 14 С, что не превышает нижний температурный лимит даже у теплолюбивых рыб. В жаркое время года температура воды в рыбоводных емкостях поднимается до 19,3 С, что не превышает верхний температурный предел у большинства рыб.(72) Булавина Наиля Баймуратовна Федоров Евгений Викторович Мухрамова Алена Александровна Койшибаева Сая Кашкинбаевна Бадрызлова Нина Сергеевна Аскаров Айдос Нурболатович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Васильев Л.М., Пономарев СВ., Судакова Н.В. Технология индустриального выращивания молоди и товарных осетровых рыб в условиях Нижнего Поволжья, Астрахань, изд-во Волга, 2000, с.4-5(54) РЫБОВОДНАЯ УСТАНОВКА БАССЕЙНОВОГО ТИПА С ПРЯМОТОЧНОЙ СИСТЕМОЙ ВОДОСНАБЖЕНИЯ ИЗ АРТЕЗИАНСКОЙ СКВАЖИНЫ (РУЛА-1)(57) Рыбоводная установка бассейнового типа с прямоточной системой водоснабжения из артезианской скважины РУЛА-1. Предлагаемое устройство представляет собой конструкцию,состоящую из следующих составных частей- стеклопластиковых рыбоводных бассейнов двух типов Б-1 в количестве 3 шт., каждый площадью 4,2 м 2 Б-2 в количестве 14 шт., каждый площадью 1,53 м 2, общая эксплуатационная бассейновая площадь составила 34 м 2 (Фиг.1).- 1-го бака-аэратора (Фиг.2 эл.3) Устройство работает следующим образом Рыба содержится в рыбоводных бассейнах Б-1 и Б-2 (Фиг.2 эл.4 и эл.5), куда подается подготовленная вода через устройство типа флейта и разбрызгивается по всей поверхности бассейна для дополнительной аэрации и дегазации. Уровень воды в бассейнах постоянный и регулируется при помощи водосбросного сооружения типа поворотное колено. Для предотвращения ухода рыбы из бассейна на водосбросном сооружении имеется съемный экран со сменными мелко- и крупноячейными сетками. Водообеспечение установки осуществляется из артезианской скважины Изобретение относится к рыбоводству и может использоваться для выращивания ценных видов рыб в индустриальных условиях. Восстановление товарного получения ценных видов рыб до его прежнего уровня может быть связано исключительно с новыми нетрадиционными методами рыборазведения. Индустриальное рыбоводство, основанное на интенсивных методах выращивания в бассейнах позволяет более четко осуществлять контроль и управление лимитирующими параметрами водной среды,режимами кормления. Предлагаемый способ позволяет получать до 16,3 кг/м 2 рыбоводной продукции в контролируемых условиях при минимальных затратах. Наиболее близким аналогом изобретения является установка используемая для выращивания осетровых рыб (Васильева Л.М., Пономарев С.В.,Судакова Н.В. Технология индустриального выращивания молоди и товарных осетровых рыб в условиях Нижнего Поволжья Астрахань изд-во Волга, 2000. с.4-5) . Наиболее сходным существенным признаком(конструктивным элементом) аналога и предлагаемого изобретения является использование открытой прямоточной системы водоснабжения. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются 1). Необходимость использования различных прудов, крупных бассейнов и пр. в процессе водоподготовки (емкостей-накопителей, емкостейсмесителей,емкостей-отстойников). Для стабилизации основных гидрохимических параметров необходим процесс водоподготовки,при эксплуатации прямоточной системы водоснабжения появляется необходимость в использовании дополнительных емкостей,играющих разную роль в процессах водоподготовки. Если используется сразу несколько источников воды, например, поверхностный источник или родник, то есть необходимость в использовании пруда/емкости-смесителя. При использовании отработанной воды с ГРЭС есть необходимость использования сразу нескольких емкостей - отстойника и накопителя. При использовании предлагаемой установки нет необходимости в эксплуатации крупных емкостей,так как водоподготовка включает в себя только 2 этапа дегазация и аэрация воды. Так как используется подземный источник воды, то в нем высокий уровень концентрации растворенного газообразного азота,что без процессов водоподготовки приводит к появлению газопузырьковой болезни (ГПЗ) у рыб. В предлагаемой установке процесс дегазации воды интенсифицированный, происходит в небольшом баке-дегазаторе (объем бака - 5 м 3) и состоит в следующем вода под напором проходит через специальную загрузку, на которой оседают пузырьки газа (в основном азота). В качестве загрузки могут быть использованы объемные полимерные волокна либо сетематериалы. Кроме 2 этого при попадании в бак-дегазатор вода сначала проходит через специальный разбрызгиватель,выполняющий функцию газообменника, где происходит высвобождение азота и насыщение воды атмосферным кислородом, разбрызгиватель также имеет дополнительную поверхность для осаждения азота. 2). Дополнительный расход электроэнергии для закачки воды в емкости-накопители. При использовании в качестве водоисточника артезианской скважины нет необходимости использования насосов, так как вода самотеком идет в установку. При расположении бакадегазатора выше уровня бака-аэратора, куда вода поступает под напором после процессов дегазации, также исключает использование насосов и способствует дополнительной дегазации 3). Необходимость в стабилизации температурного режима за счет использования нагревательных элементов для подогрева воды (или использование отработанной воды с ГРЭС для выращивания рыбы), либо в случае закачки воды из поверхностных источников (например реки или озера) в жаркое время года необходимость использования системы охлаждения воды. При эксплуатации РУЛА-1 температурный режим остается стабильным в течение всего года за счет постоянной температуры воды из скважины. Потери тепла при прохождении воды по трубам и при процессах водоподготовки составляют 3 С, т.е. в холодное время года температура воды в рыбоводных емкостях опускается до 14 С, что не превышает нижний температурный лимит даже у теплолюбивых рыб. В жаркое время года температура воды в рыбоводных емкостях поднимается до 19,3 С, что не превышает верхний температурный предел у большинства рыб. 1. Задачи- изобретение направлено на получение рыбопродукции ценных видов рыб в индустриальных условиях при минимальных затратах и улучшение эффективности использования производственных площадей рыбоводных хозяйств. 2. Ожидаемый технический результат Технический результат,обеспечиваемый изобретением,выражается в применении рыбоводной установки бассейнового типа с открытой прямоточной системой водоснабжения из артезианской скважины для выращивания ценных видов рыб при минимальных затратах,обеспечивающий выход рыбопродукции до 16,3 кг/м 2 при средней температуре воды 17-18 С. 3. Достижение технического результата осуществляется следующим Рыбоводная установка, состоящая из следующих основных составляющих частей- стеклопластиковых рыбоводных бассейнов двух типов Б-1 (Фиг.2 эл.5) в количестве 3 шт.,каждый площадью 4,2 м 2 Б-2 (Фиг.2 эл.4) в количестве 14 шт., каждый площадью 1,53 м 2,общая эксплуатационная бассейновая площадь составила 34 м 2.- 1-го бака-аэратора Водообеспечение установки осуществляется из артезианской скважины. Среднегодовая температура воды из скважины составляет 17 С. Вода из скважины через регулирующий вентиль(Фиг.2 эл.6) поступает сверху в бак-дегазатор, где происходит высвобождение растворенного в воде азота. При входе в бак-дегазатор вода проходит через дополнительный разбрызгиватель, при этом также происходит дегазация воды. В бакедегазаторе находится загрузка. Вода, проходя через нее как через фильтр, избавляется от газов,растворенных в воде. Затем под напором, из трубы выходящей снизу бака, подается в бак-аэратор. С помощью воздушного компрессора,установленного в баке-аэраторе, нагнетается воздух,обогащая тем самым воду кислородом. В бакеаэраторе установлены водоподающие краны на бассейны, через которые вода по армированным шлангам поступает в рыбоводные емкости(бассейны). Подготовленная вода через металлопластиковые флейты разбрызгивается по всей поверхности бассейна. Наиболее существенными отличительными признаками от аналога являются следующие 1). Использование в качестве водоисточника артезианской скважины со среднегодовой температурой 17 С 2). Ступенчатость технологических этапов водоподготовки использование разделенных бакадегазатора и бака-аэратора и интенсификация этих процессов 3). Использование водоподачи типа флейта для равномерного распределения воды в бассейне и дополнительной дегазации и аэрации Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие 1). Использование качественного водоисточника 2). Система подготовки воды до подачи ее в рыбоводные емкости. Рыбоводная установка, состоящая из следующих основных составляющих частей- стеклопластиковых рыбоводных бассейнов двух типов Б-1 (Фиг.2 эл.5) в количестве 3 шт.,каждый площадью 4,2 м 2 Б-2 (Фиг.2 эл.4) в количестве 14 шт., каждый площадью 1,53 м 2,общая эксплуатационная бассейновая площадь составила 34 м 2 (Фиг.1).- 1-го бака-аэратора (Фиг.2 эл.3) Водообеспечение установки осуществляется из артезианской скважины (Фиг.2 эл.1). Среднегодовая температура воды из скважины составляет 17 С. Вода из скважины через регулирующий вентиль(Фиг.2 эл.6) поступает сверху в бак-дегазатор, где происходит высвобождение растворенного в воде азота. При входе в бак-дегазатор вода проходит через дополнительный разбрызгиватель, при этом также происходит дегазация воды. В бакедегазаторе находится загрузка. Вода, проходя через нее как через фильтр, избавляется от газов,растворенных в воде. Затем под напором, из трубы выходящей снизу бака-дегазатора, подается в бакаэратор. С помощью воздушного компрессора,установленного в баке-аэраторе, нагнетается воздух,обогащая тем самым воду кислородом. В бакеаэраторе установлены водоподающие краны на бассейны, через которые вода по армированным шлангам поступает в рыбоводные емкости(бассейны). Подготовленная вода через металлопластиковые флейты разбрызгивается по всей поверхности бассейна (Фиг.2). ФОРМУЛА ИЗОБРЕТЕНИЯ Рыбоводная установка для выращивания рыб с прямоточной системой водоснабжения,включающая рыбоводные емкости и систему водоподготовки,отличающаяся тем,что источником водоснабжения является артезианская скважина, при этом установка содержит две емкости бак-дегазатор и бак-аэратор.
