Рабочий орган гибкой бороны

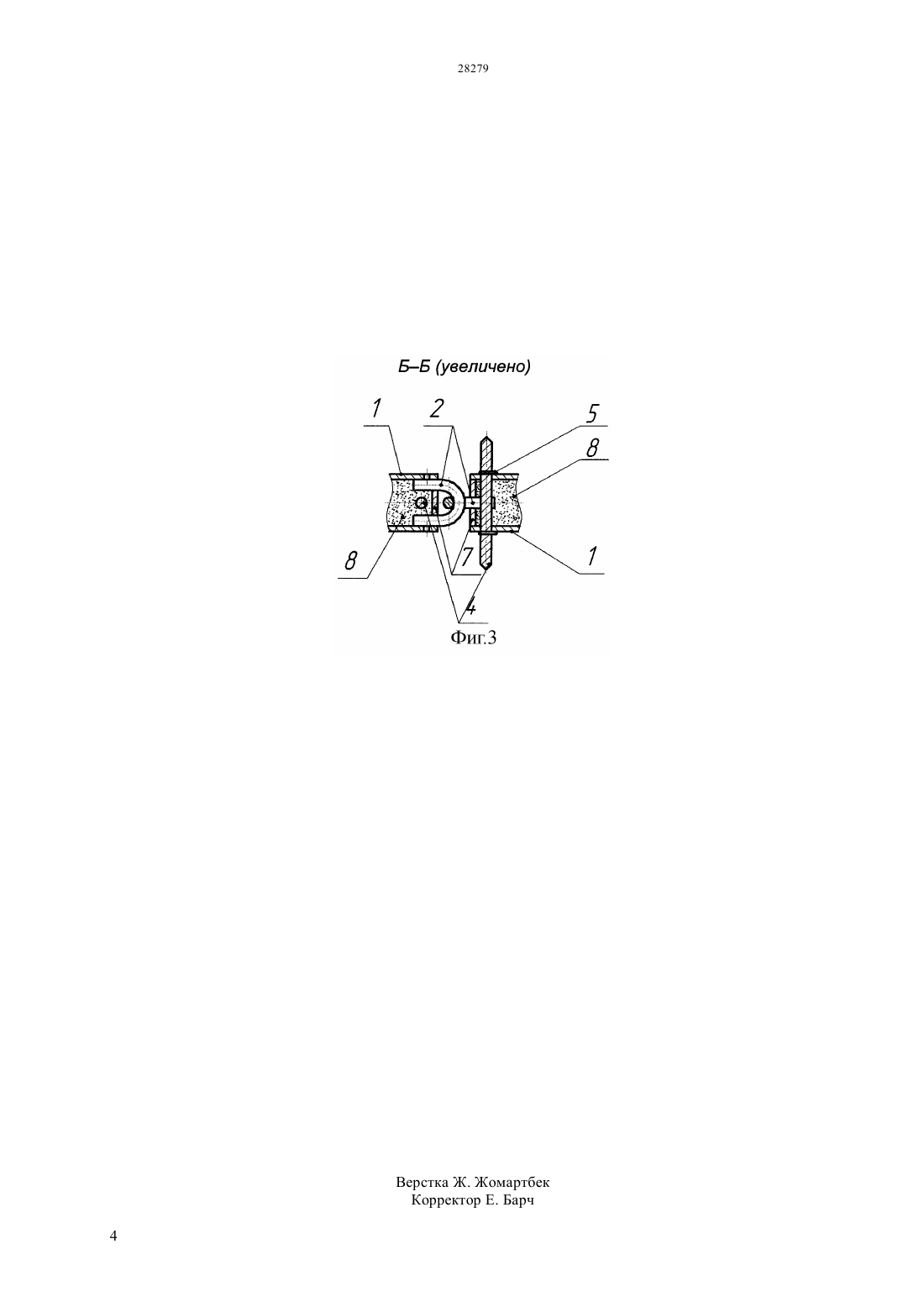

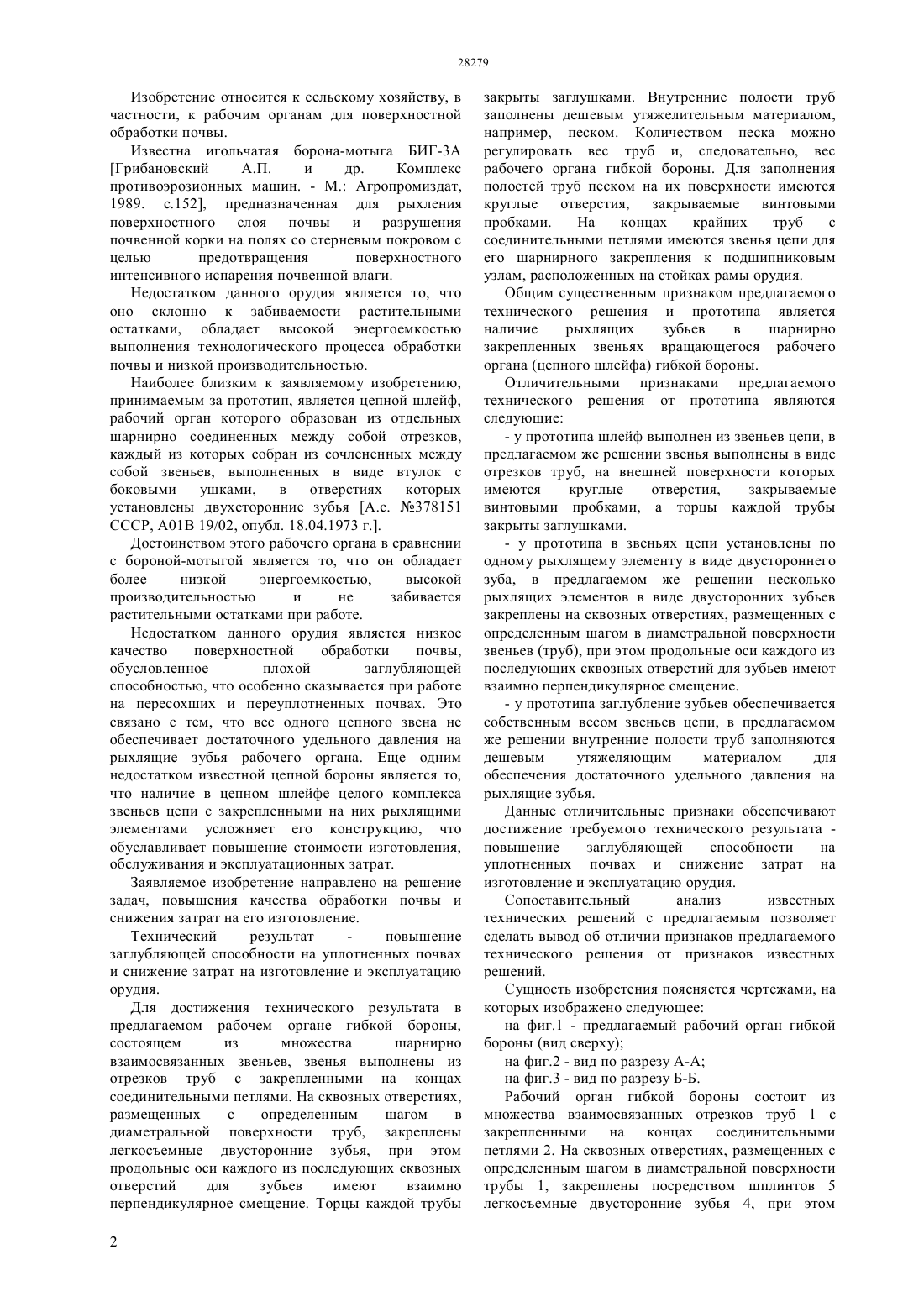

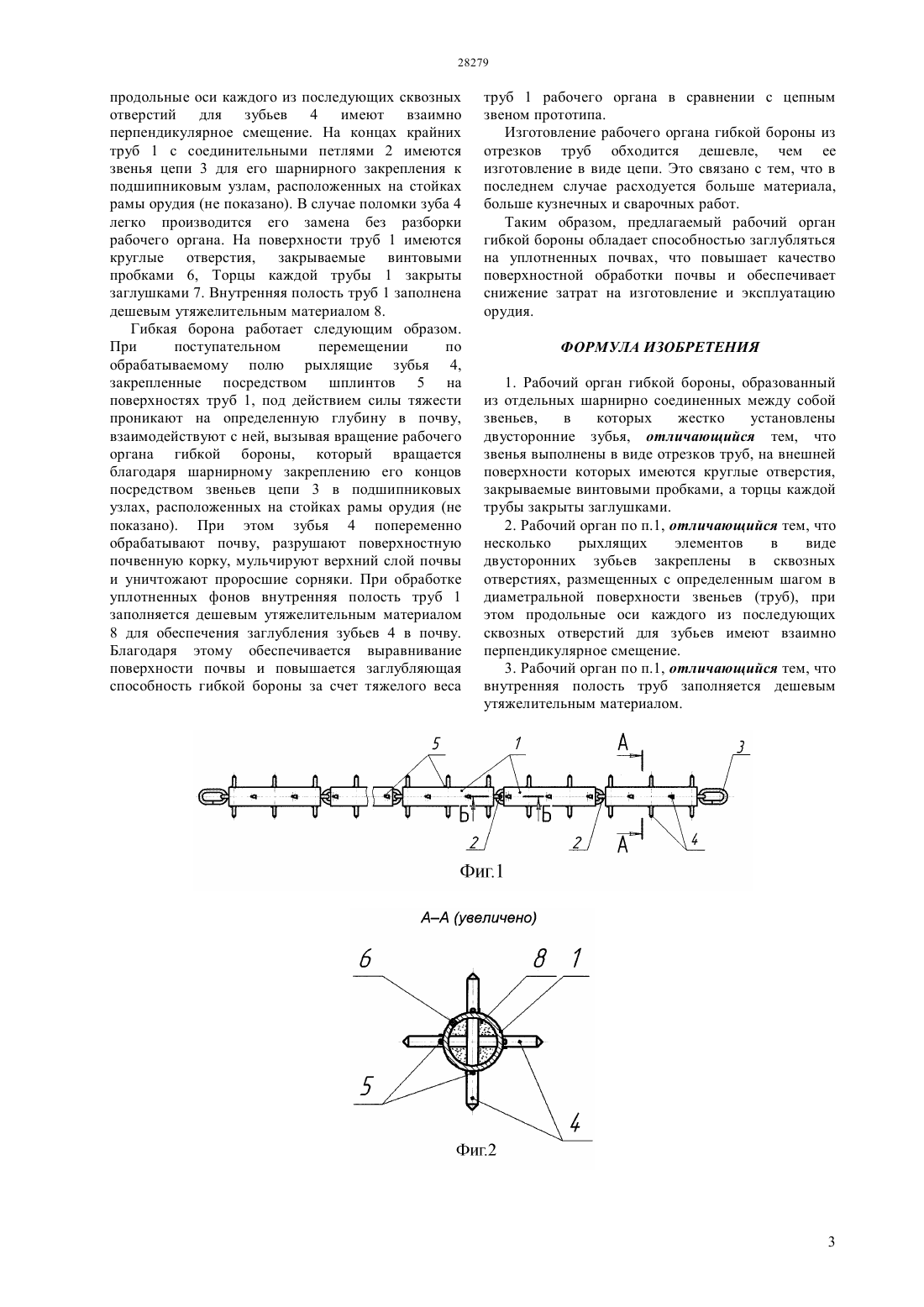

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ труб 1 с закрепленными на концах соединительными петлями 2. На сквозных отверстиях, размещенных с определенным шагом в диаметральных поверхностях труб 1, закреплены посредством шплинтов 5 легкосъемные двусторонние зубья 4, при этом продольные оси каждого из последующих сквозных отверстий для зубьев 4 имеют взаимно перпендикулярное смещение. На поверхностях труб 1 имеются круглые отверстия, закрываемые винтовыми пробками 6,торцы каждой трубы 1 закрыты заглушками 7. Внутренняя полость труб 1 заполнена дешевым утяжелительным материалом 8. Данные отличительные признаки обеспечивают достижение требуемого технического результата повышение заглубляющей способности на уплотненных почвах и снижение затрат на изготовление и эксплуатацию орудия.(72) Астафьев Владимир Леонидович Гайфуллин Гаяз Закирович Курач Александр Александрович Мамедов Микаил Мурад-оглы Хлебко Сергей Иванович Амантаев Максат Амантайулы Абдуллен Азамат Сагитович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) РАБОЧИЙ ОРГАН ГИБКОЙ БОРОНЫ(57) Изобретение относится к сельскому хозяйству,в частности, к рабочим органам для поверхностной обработки почвы. Рабочий орган гибкой бороны состоит из множества шарнирно взаимосвязанных отрезков Изобретение относится к сельскому хозяйству, в частности, к рабочим органам для поверхностной обработки почвы. Известна игольчатая борона-мотыга БИГ-3 А Грибановский А.П. и др. Комплекс противоэрозионных машин. - М. Агропромиздат,1989. с.152, предназначенная для рыхления поверхностного слоя почвы и разрушения почвенной корки на полях со стерневым покровом с целью предотвращения поверхностного интенсивного испарения почвенной влаги. Недостатком данного орудия является то, что оно склонно к забиваемости растительными остатками, обладает высокой энергоемкостью выполнения технологического процесса обработки почвы и низкой производительностью. Наиболее близким к заявляемому изобретению,принимаемым за прототип, является цепной шлейф,рабочий орган которого образован из отдельных шарнирно соединенных между собой отрезков,каждый из которых собран из сочлененных между собой звеньев, выполненных в виде втулок с боковыми ушками, в отверстиях которых установлены двухсторонние зубья А.с. 378151 СССР, А 01 В 19/02, опубл. 18.04.1973 г Достоинством этого рабочего органа в сравнении с бороной-мотыгой является то, что он обладает более низкой энергоемкостью,высокой производительностью и не забивается растительными остатками при работе. Недостатком данного орудия является низкое качество поверхностной обработки почвы,обусловленное плохой заглубляющей способностью, что особенно сказывается при работе на пересохших и переуплотненных почвах. Это связано с тем, что вес одного цепного звена не обеспечивает достаточного удельного давления на рыхлящие зубья рабочего органа. Еще одним недостатком известной цепной бороны является то,что наличие в цепном шлейфе целого комплекса звеньев цепи с закрепленными на них рыхлящими элементами усложняет его конструкцию, что обуславливает повышение стоимости изготовления,обслуживания и эксплуатационных затрат. Заявляемое изобретение направлено на решение задач, повышения качества обработки почвы и снижения затрат на его изготовление. Технический результат повышение заглубляющей способности на уплотненных почвах и снижение затрат на изготовление и эксплуатацию орудия. Для достижения технического результата в предлагаемом рабочем органе гибкой бороны,состоящем из множества шарнирно взаимосвязанных звеньев, звенья выполнены из отрезков труб с закрепленными на концах соединительными петлями. На сквозных отверстиях,размещенных с определенным шагом в диаметральной поверхности труб, закреплены легкосъемные двусторонние зубья, при этом продольные оси каждого из последующих сквозных отверстий для зубьев имеют взаимно перпендикулярное смещение. Торцы каждой трубы 2 закрыты заглушками. Внутренние полости труб заполнены дешевым утяжелительным материалом,например, песком. Количеством песка можно регулировать вес труб и, следовательно, вес рабочего органа гибкой бороны. Для заполнения полостей труб песком на их поверхности имеются круглые отверстия, закрываемые винтовыми пробками. На концах крайних труб с соединительными петлями имеются звенья цепи для его шарнирного закрепления к подшипниковым узлам, расположенных на стойках рамы орудия. Общим существенным признаком предлагаемого технического решения и прототипа является наличие рыхлящих зубьев в шарнирно закрепленных звеньях вращающегося рабочего органа (цепного шлейфа) гибкой бороны. Отличительными признаками предлагаемого технического решения от прототипа являются следующие- у прототипа шлейф выполнен из звеньев цепи, в предлагаемом же решении звенья выполнены в виде отрезков труб, на внешней поверхности которых имеются круглые отверстия,закрываемые винтовыми пробками, а торцы каждой трубы закрыты заглушками.- у прототипа в звеньях цепи установлены по одному рыхлящему элементу в виде двустороннего зуба, в предлагаемом же решении несколько рыхлящих элементов в виде двусторонних зубьев закреплены на сквозных отверстиях, размещенных с определенным шагом в диаметральной поверхности звеньев (труб), при этом продольные оси каждого из последующих сквозных отверстий для зубьев имеют взаимно перпендикулярное смещение.- у прототипа заглубление зубьев обеспечивается собственным весом звеньев цепи, в предлагаемом же решении внутренние полости труб заполняются дешевым утяжеляющим материалом для обеспечения достаточного удельного давления на рыхлящие зубья. Данные отличительные признаки обеспечивают достижение требуемого технического результата повышение заглубляющей способности на уплотненных почвах и снижение затрат на изготовление и эксплуатацию орудия. Сопоставительный анализ известных технических решений с предлагаемым позволяет сделать вывод об отличии признаков предлагаемого технического решения от признаков известных решений. Сущность изобретения поясняется чертежами, на которых изображено следующее на фиг.1 - предлагаемый рабочий орган гибкой бороны (вид сверху) на фиг.2 - вид по разрезу А-А на фиг.3 - вид по разрезу Б-Б. Рабочий орган гибкой бороны состоит из множества взаимосвязанных отрезков труб 1 с закрепленными на концах соединительными петлями 2. На сквозных отверстиях, размещенных с определенным шагом в диаметральной поверхности трубы 1, закреплены посредством шплинтов 5 легкосъемные двусторонние зубья 4, при этом продольные оси каждого из последующих сквозных отверстий для зубьев 4 имеют взаимно перпендикулярное смещение. На концах крайних труб 1 с соединительными петлями 2 имеются звенья цепи 3 для его шарнирного закрепления к подшипниковым узлам, расположенных на стойках рамы орудия (не показано). В случае поломки зуба 4 легко производится его замена без разборки рабочего органа. На поверхности труб 1 имеются круглые отверстия, закрываемые винтовыми пробками 6, Торцы каждой трубы 1 закрыты заглушками 7. Внутренняя полость труб 1 заполнена дешевым утяжелительным материалом 8. Гибкая борона работает следующим образом. При поступательном перемещении по обрабатываемому полю рыхлящие зубья 4,закрепленные посредством шплинтов 5 на поверхностях труб 1, под действием силы тяжести проникают на определенную глубину в почву,взаимодействуют с ней, вызывая вращение рабочего органа гибкой бороны, который вращается благодаря шарнирному закреплению его концов посредством звеньев цепи 3 в подшипниковых узлах, расположенных на стойках рамы орудия (не показано). При этом зубья 4 попеременно обрабатывают почву, разрушают поверхностную почвенную корку, мульчируют верхний слой почвы и уничтожают проросшие сорняки. При обработке уплотненных фонов внутренняя полость труб 1 заполняется дешевым утяжелительным материалом 8 для обеспечения заглубления зубьев 4 в почву. Благодаря этому обеспечивается выравнивание поверхности почвы и повышается заглубляющая способность гибкой бороны за счет тяжелого веса труб 1 рабочего органа в сравнении с цепным звеном прототипа. Изготовление рабочего органа гибкой бороны из отрезков труб обходится дешевле, чем ее изготовление в виде цепи. Это связано с тем, что в последнем случае расходуется больше материала,больше кузнечных и сварочных работ. Таким образом, предлагаемый рабочий орган гибкой бороны обладает способностью заглубляться на уплотненных почвах, что повышает качество поверхностной обработки почвы и обеспечивает снижение затрат на изготовление и эксплуатацию орудия. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рабочий орган гибкой бороны, образованный из отдельных шарнирно соединенных между собой звеньев,в которых жестко установлены двусторонние зубья, отличающийся тем, что звенья выполнены в виде отрезков труб, на внешней поверхности которых имеются круглые отверстия,закрываемые винтовыми пробками, а торцы каждой трубы закрыты заглушками. 2. Рабочий орган по п.1, отличающийся тем, что несколько рыхлящих элементов в виде двусторонних зубьев закреплены в сквозных отверстиях, размещенных с определенным шагом в диаметральной поверхности звеньев (труб), при этом продольные оси каждого из последующих сквозных отверстий для зубьев имеют взаимно перпендикулярное смещение. 3. Рабочий орган по п.1, отличающийся тем, что внутренняя полость труб заполняется дешевым утяжелительным материалом.
