Распашные механизированные ворота

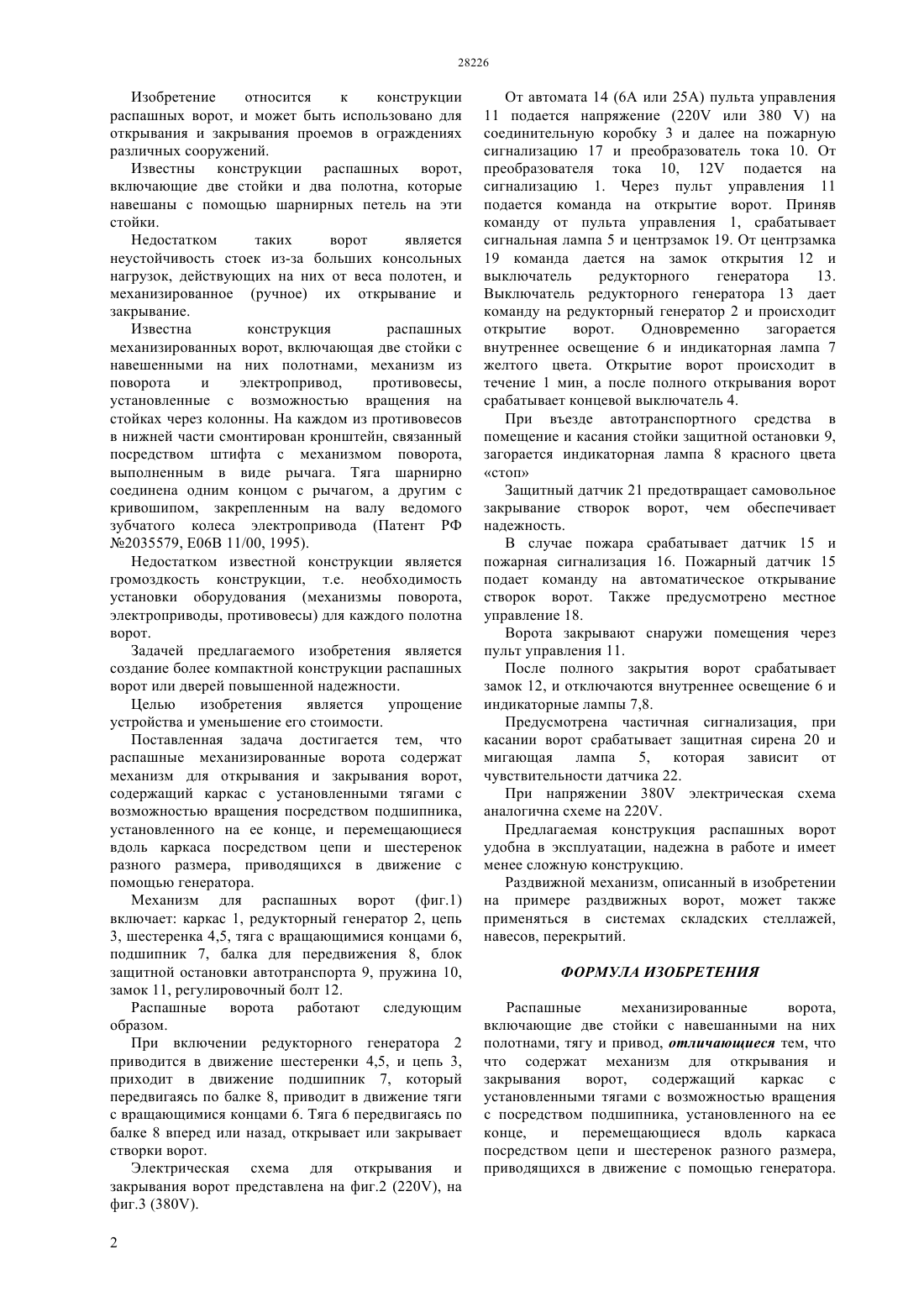

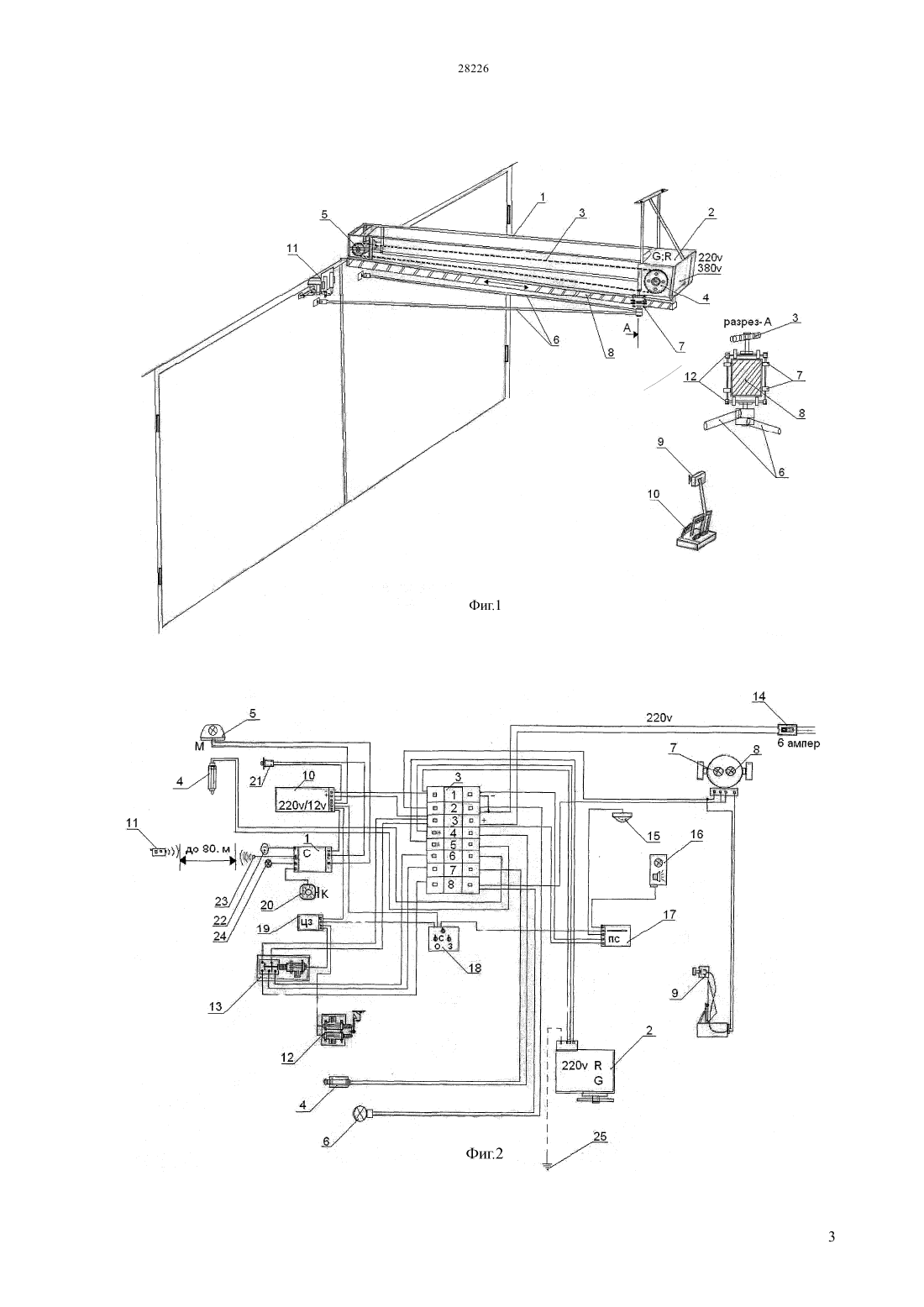

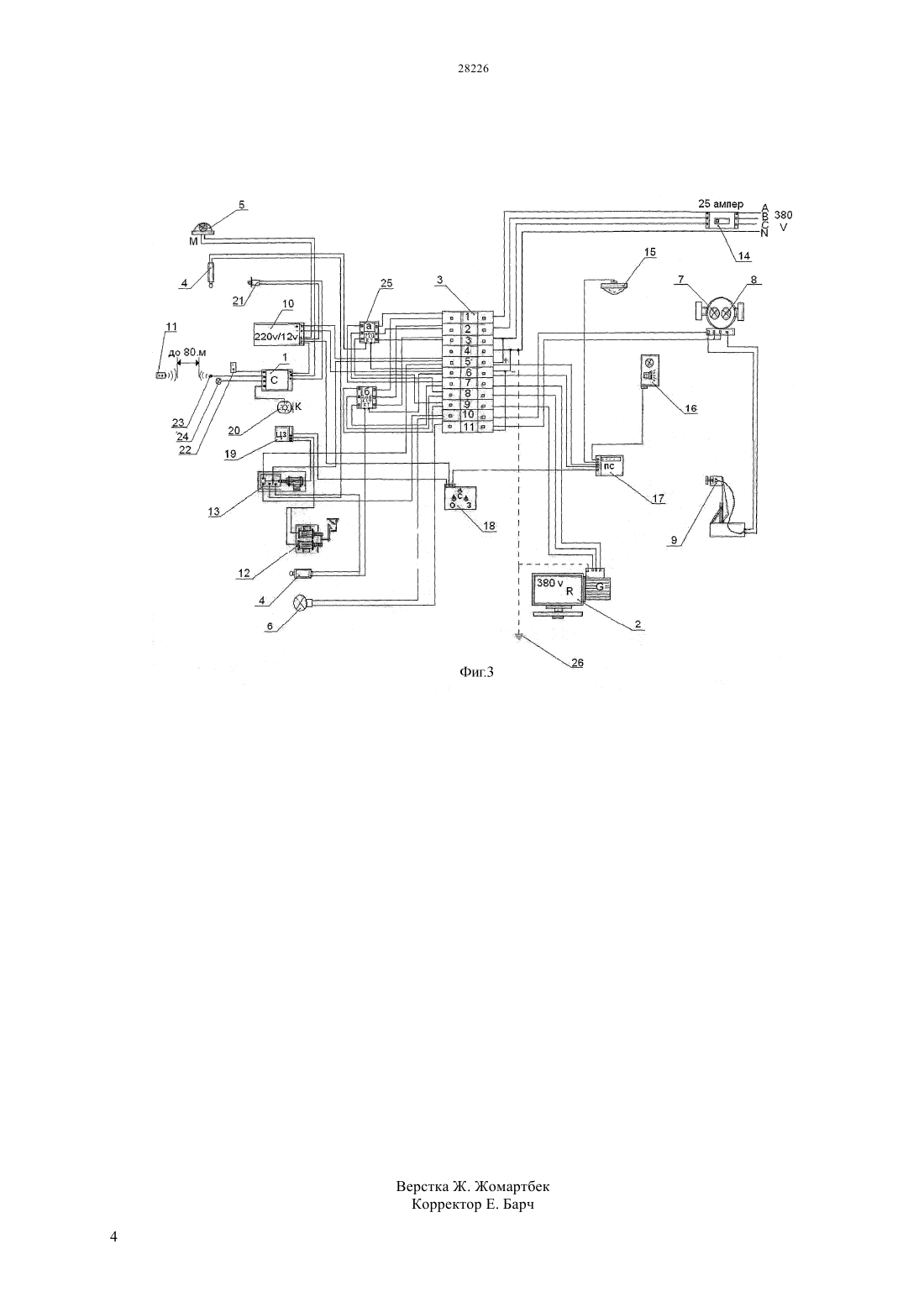

(51) 05 15/00 (2006.01) 06 11/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ содержащий каркас с установленными тягами с возможностью вращения посредством подшипника,установленного на ее конце, и перемещающиеся вдоль каркаса посредством цепи и шестеренок разного размера, приводящихся в движение с помощью генератора. Предлагаемая конструкция распашных ворот удобна в эксплуатации, надежна в работе и имеет менее сложную конструкцию. Раздвижной механизм, описанный в изобретении на примере раздвижных ворот, может также применяться в системах складских стеллажей,навесов, перекрытий.(57) Изобретение относится к конструкции распашных ворот, и может быть использовано для открывания и закрывания проемов в ограждениях различных сооружений. Сущность изобретения заключается в том, что распашные механизированные ворота содержат механизм для открывания и закрывания ворот, 28226 Изобретение относится к конструкции распашных ворот, и может быть использовано для открывания и закрывания проемов в ограждениях различных сооружений. Известны конструкции распашных ворот,включающие две стойки и два полотна, которые навешаны с помощью шарнирных петель на эти стойки. Недостатком таких ворот является неустойчивость стоек из-за больших консольных нагрузок, действующих на них от веса полотен, и механизированное (ручное) их открывание и закрывание. Известна конструкция распашных механизированных ворот, включающая две стойки с навешенными на них полотнами, механизм из поворота и электропривод,противовесы,установленные с возможностью вращения на стойках через колонны. На каждом из противовесов в нижней части смонтирован кронштейн, связанный посредством штифта с механизмом поворота,выполненным в виде рычага. Тяга шарнирно соединена одним концом с рычагом, а другим с кривошипом, закрепленным на валу ведомого зубчатого колеса электропривода (Патент РФ 2035579, Е 06 В 11/00, 1995). Недостатком известной конструкции является громоздкость конструкции, т.е. необходимость установки оборудования (механизмы поворота,электроприводы, противовесы) для каждого полотна ворот. Задачей предлагаемого изобретения является создание более компактной конструкции распашных ворот или дверей повышенной надежности. Целью изобретения является упрощение устройства и уменьшение его стоимости. Поставленная задача достигается тем, что распашные механизированные ворота содержат механизм для открывания и закрывания ворот,содержащий каркас с установленными тягами с возможностью вращения посредством подшипника,установленного на ее конце, и перемещающиеся вдоль каркаса посредством цепи и шестеренок разного размера, приводящихся в движение с помощью генератора. Механизм для распашных ворот (фиг.1) включает каркас 1, редукторный генератор 2, цепь 3, шестеренка 4,5, тяга с вращающимися концами 6,подшипник 7, балка для передвижения 8, блок защитной остановки автотранспорта 9, пружина 10,замок 11, регулировочный болт 12. Распашные ворота работают следующим образом. При включении редукторного генератора 2 приводится в движение шестеренки 4,5, и цепь 3,приходит в движение подшипник 7, который передвигаясь по балке 8, приводит в движение тяги с вращающимися концами 6. Тяга 6 передвигаясь по балке 8 вперед или назад, открывает или закрывает створки ворот. Электрическая схема для открывания и закрывания ворот представлена на фиг.2 (220), на фиг.3 (380). 2 От автомата 14 (6 А или 25 А) пульта управления 11 подается напряжение (220 или 380 ) на соединительную коробку 3 и далее на пожарную сигнализацию 17 и преобразователь тока 10. От преобразователя тока 10, 12 подается на сигнализацию 1. Через пульт управления 11 подается команда на открытие ворот. Приняв команду от пульта управления 1, срабатывает сигнальная лампа 5 и центрзамок 19. От центрзамка 19 команда дается на замок открытия 12 и выключатель редукторного генератора 13. Выключатель редукторного генератора 13 дает команду на редукторный генератор 2 и происходит открытие ворот. Одновременно загорается внутреннее освещение 6 и индикаторная лампа 7 желтого цвета. Открытие ворот происходит в течение 1 мин, а после полного открывания ворот срабатывает концевой выключатель 4. При въезде автотранспортного средства в помещение и касания стойки защитной остановки 9,загорается индикаторная лампа 8 красного цвета стоп Защитный датчик 21 предотвращает самовольное закрывание створок ворот, чем обеспечивает надежность. В случае пожара срабатывает датчик 15 и пожарная сигнализация 16. Пожарный датчик 15 подает команду на автоматическое открывание створок ворот. Также предусмотрено местное управление 18. Ворота закрывают снаружи помещения через пульт управления 11. После полного закрытия ворот срабатывает замок 12, и отключаются внутреннее освещение 6 и индикаторные лампы 7,8. Предусмотрена частичная сигнализация, при касании ворот срабатывает защитная сирена 20 и мигающая лампа 5, которая зависит от чувствительности датчика 22. При напряжении 380 электрическая схема аналогична схеме на 220. Предлагаемая конструкция распашных ворот удобна в эксплуатации, надежна в работе и имеет менее сложную конструкцию. Раздвижной механизм, описанный визобретении на примере раздвижных ворот, может также применяться в системах складских стеллажей,навесов, перекрытий. ФОРМУЛА ИЗОБРЕТЕНИЯ Распашные механизированные ворота,включающие две стойки с навешанными на них полотнами, тягу и привод, отличающиеся тем, что что содержат механизм для открывания и закрывания ворот,содержащий каркас с установленными тягами с возможностью вращения с посредством подшипника, установленного на ее конце,и перемещающиеся вдоль каркаса посредством цепи и шестеренок разного размера,приводящихся в движение с помощью генератора.
