Рабочий орган для внесения в почву жидких мелиорантов

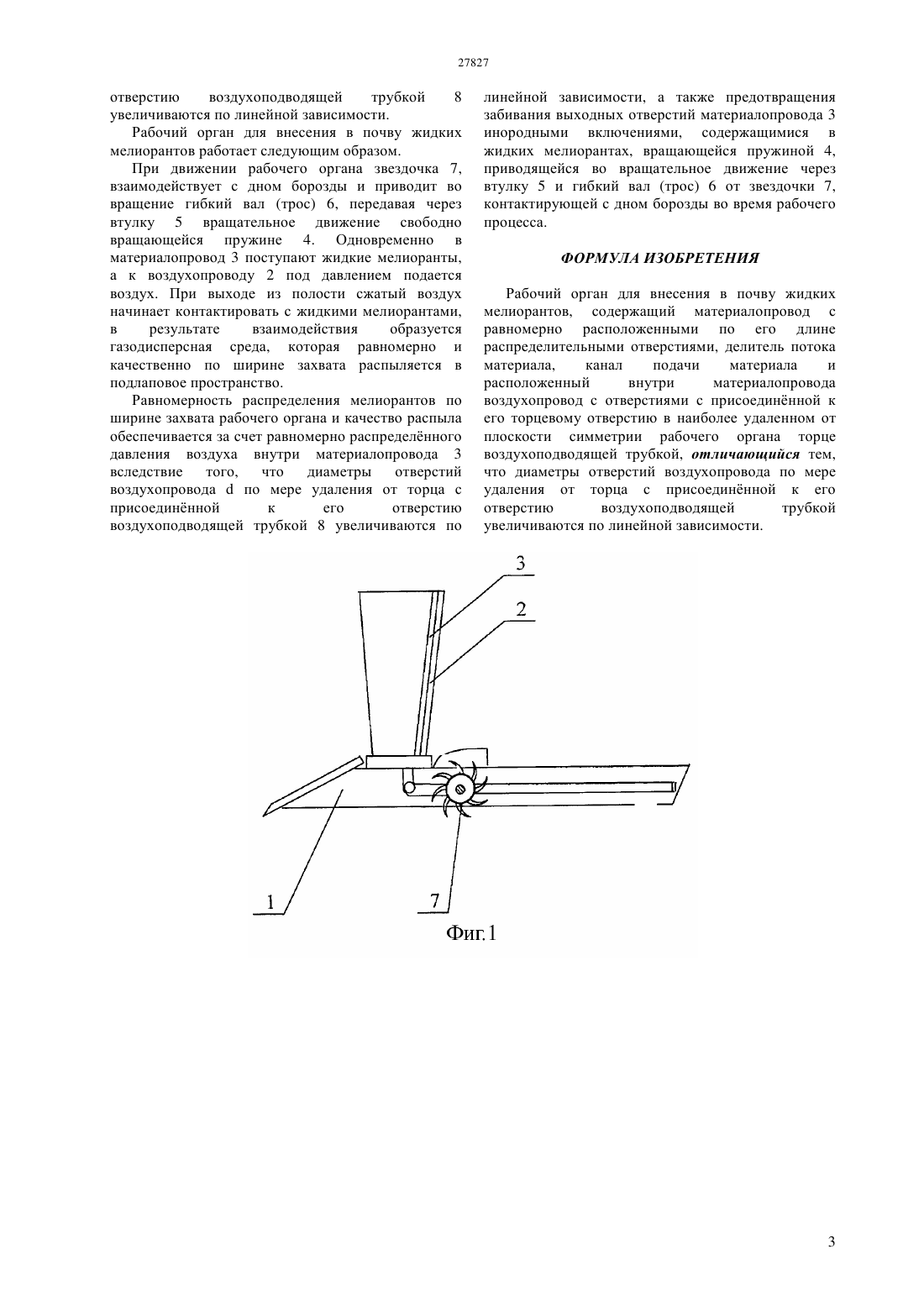

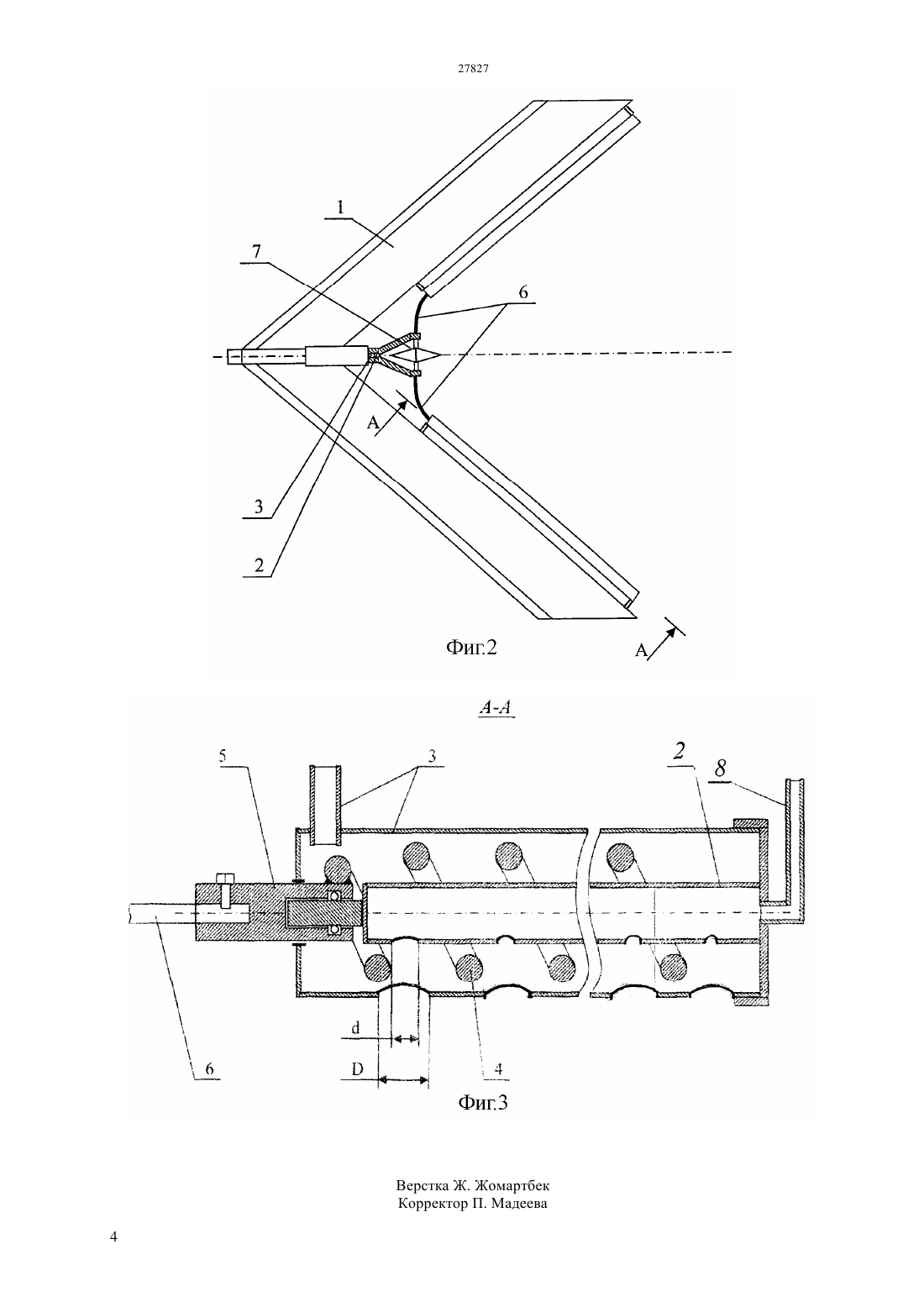

(51) 01 23/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ плоскости симметрии рабочего органа торце воздухоподводящей трубкой,причем в выполненных в наиболее близких от плоскости симметрии рабочего органа торцах материалопроводов, расположенных симметрично их осям симметрии отверстиях, расположены с возможностью вращения вокруг своей оси симметрии, совпадающей с осью симметрии материалопроводов, втулки, соединенные между собой закреплнным симметрично осям симметрии втулок на их расположенных вне материалопроводов торцах, проходящим через плоскость симметрии рабочего органа,и расположенным симметрично ей гибким валом(тросом) с закрепленной на нм за стойкой плоскорежущей лапы, расположенной в плоскости симметрии рабочего органа, с возможностью взаимодействия с дном борозды звездочкой, при этом на расположенном внутри каждого материалопровода конце втулки на е наружной цилиндрической поверхности жстко закреплена пружина, материалопровод и воздухопровод имеют общую ось симметрии и равномерно расположенные на их цилиндрических поверхностях отверстия по длине, причем диаметры отверстий воздухопровода меньше диаметров отверстий материалопровода,где диаметры отверстий воздухопровода по мере удаления от торца с присоединнной к его отверстию воздухоподводящей трубкой увеличиваются по линейной зависимости.(72) Романюк Николай НиколаевичШило Иван НиколаевичАгейчик Валерий АлександровичНукешев Саяхат Оразович Есхожин Джадыгер ЗарлыковичСыздыков Жанат АнуарбековичМуращенко Владимир ИвановичАхметов Ержан Советович(54) РАБОЧИЙ ОРГАН ДЛЯ ВНЕСЕНИЯ В ПОЧВУ ЖИДКИХ МЕЛИОРАНТОВ(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к рабочим органам для внесения в почву жидких мелиорантов при безотвальной обработке почвы. Задача,которую решает изобретение,заключается в повышении равномерности внесения и качества распределения жидких мелиорантов в подлаповое пространство. Поставленная задача решается с помощью рабочего органа для внесения в почву жидких мелиорантов, содержащего материалопровод с равномерно расположенными по его длине распределительными отверстиями, делитель потока материала,канал подачи материала и расположенный внутри материалопровода воздухопровод с отверстиями с присоединенной к его торцевому отверстию в наиболее удаленном от Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам для внесения в почву жидких мелиорантов при безотвальной обработке почвы. Известен рабочий орган для внесения в почву жидких удобрений, содержащий материалопровод с равномерно расположенными по его длине распределительными отверстиями различного диаметра, делитель потока материала, канал подачи удобрений и воздухопровод с отверстиями (А.с. СССР 1477289, А 01 С 23/02. Рабочий орган для внесения в почву жидких удобрений. И.И.Максимов, В.Ю.Блау, А.И.Федоров. Опубл. 07.05.89. Бюл. 17). Недостатком известного рабочего органа является низкое качество распыла жидких мелиорантов в подлаповое пространство при плоскорезной обработке почвы вследствие забивания распределительных отверстий материалопровода инородными включениями,содержащимися в жидких мелиорантах. Известен (Патент РФ 2428829, МПК А 01 С 23/02, 2012 г.) рабочий орган для внесения в почву жидких мелиорантов, содержащий материалопровод с равномерно расположенными по его длине распределительными отверстиями различного диаметра, делитель потока материала, канал подачи материала и воздухопровод с отверстиями, причем между воздухопроводом и материалопроводом размещена свободно вращающаяся пружина,приводящаяся во вращательное движение через втулку и гибкий вал - трос от звездочки,взаимодействующей в рабочем положении с дном борозды. Недостатком такого устройства является значительная неравномерность распределения давления воздуха вдоль воздухопровода с отверстиями, так как он поступает в него из торцевого отверстия и по мере прохождения воздухом воздухопровода давление в нем снижается. Это приводит к неравномерному распределению мелиорантов в почву. Задача,которую решает изобретение,заключается в повышении равномерности внесения и качества распределения жидких мелиорантов в подлаповое пространство. Поставленная задача решается с помощью рабочего органа для внесения в почву жидких мелиорантов, содержащего материалопровод с равномерно расположенными по его длине распределительными отверстиями, делитель потока материала,канал подачи материала и расположенный внутри материалопровода воздухопровод с отверстиями с присоединенной к его торцевому отверстию в наиболее удаленном от плоскости симметрии рабочего органа торце воздухоподводящей трубкой,причем в выполненных в наиболее близких от плоскости симметрии рабочего органа торцах материалопроводов, расположенных симметрично их осям симметрии отверстиях, расположены с возможностью вращения вокруг своей оси симметрии, совпадающей с осью симметрии 2 материалопроводов, втулки, соединенные между собой закреплнным симметрично осям симметрии втулок на их расположенных вне материалопроводов торцах, проходящим через плоскость симметрии рабочего органа,и расположенным симметрично ей гибким валом(тросом) с закрепленной на нм за стойкой плоскорежущей лапы, расположенной в плоскости симметрии рабочего органа, с возможностью взаимодействия с дном борозды звездочкой, при этом на расположенном внутри каждого материалопровода конце втулки на е наружной цилиндрической поверхности жстко закреплена пружина, материалопровод и воздухопровод имеют общую ось симметрии и равномерно расположенные на их цилиндрических поверхностях отверстия по длине, причем диаметры отверстий воздухопровода меньше диаметров отверстий материалопровода,где диаметры отверстий воздухопровода по мере удаления от торца с присоединнной к его отверстию воздухоподводящей трубкой увеличиваются по линейной зависимости. На фиг.1 изображен рабочий орган для внесения в почву жидких мелиорантов, вид сбоку на фиг.2 то же, вид сверху на фиг.3 - сечение А-А на фиг.2. Рабочий орган для внесения в почву жидких мелиорантов содержит плоскорежущую лапу 1, к которой крепится выполненный в виде трубы материалопровод 3 с вмонтированным внутри выполненным в виде тубы меньшего, чем у материалопровода диаметром воздухопроводом 2 с присоединнной к его торцевому отверстию в наиболее удалнном от плоскости симметрии рабочего органа торце воздухоподводящей трубкой 8. В выполненных в наиболее близких от плоскости симметрии рабочего органа торцах материалопроводов 3, расположенных симметрично их осям симметрии отверстиях, расположены в подшипниках с возможностью вращения вокруг своей оси симметрии, совпадающей с осью симметрии материалопроводов 3, втулки 5,соединнные между собой закреплнным симметрично осям симметрии втулок 5 на их расположенных вне материалопроводов 3 торцах,проходящим через плоскость симметрии рабочего органа, и расположенным симметрично ей гибким валом (тросом) 6 с закрепленной на нм за стойкой плоскорежущей лапы 1, расположенной в плоскости симметрии рабочего органа с возможностью взаимодействия с дном борозды звездочкой 7. На расположенном внутри каждого материалопровода 3 конце втулки 5 на е наружной цилиндрической поверхности жстко закреплена пружина 4. Материалопровод 3 и воздухопровод 2 имеют общую ось симметрии и равномерно расположенные в нижней части на их цилиндрических поверхностях отверстия по длине,причем диаметры отверстий воздухопроводаменьше диаметровотверстий материалопровода,при этом диаметры отверстий воздухопроводапо мере удаления от торца с присоединнной к его отверстию воздухоподводящей трубкой 8 увеличиваются по линейной зависимости. Рабочий орган для внесения в почву жидких мелиорантов работает следующим образом. При движении рабочего органа звездочка 7,взаимодействует с дном борозды и приводит во вращение гибкий вал (трос) 6, передавая через втулку 5 вращательное движение свободно вращающейся пружине 4. Одновременно в материалопровод 3 поступают жидкие мелиоранты,а к воздухопроводу 2 под давлением подается воздух. При выходе из полости сжатый воздух начинает контактировать с жидкими мелиорантами,в результате взаимодействия образуется газодисперсная среда, которая равномерно и качественно по ширине захвата распыляется в подлаповое пространство. Равномерность распределения мелиорантов по ширине захвата рабочего органа и качество распыла обеспечивается за счет равномерно распределнного давления воздуха внутри материалопровода 3 вследствие того, что диаметры отверстий воздухопроводапо мере удаления от торца с присоединнной к его отверстию воздухоподводящей трубкой 8 увеличиваются по линейной зависимости, а также предотвращения забивания выходных отверстий материалопровода 3 инородными включениями, содержащимися в жидких мелиорантах, вращающейся пружиной 4,приводящейся во вращательное движение через втулку 5 и гибкий вал (трос) 6 от звездочки 7,контактирующей с дном борозды во время рабочего процесса. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочий орган для внесения в почву жидких мелиорантов, содержащий материалопровод с равномерно расположенными по его длине распределительными отверстиями, делитель потока материала,канал подачи материала и расположенный внутри материалопровода воздухопровод с отверстиями с присоединнной к его торцевому отверстию в наиболее удаленном от плоскости симметрии рабочего органа торце воздухоподводящей трубкой, отличающийся тем,что диаметры отверстий воздухопровода по мере удаления от торца с присоединнной к его отверстию воздухоподводящей трубкой увеличиваются по линейной зависимости.
