Способ возбуждения скважины

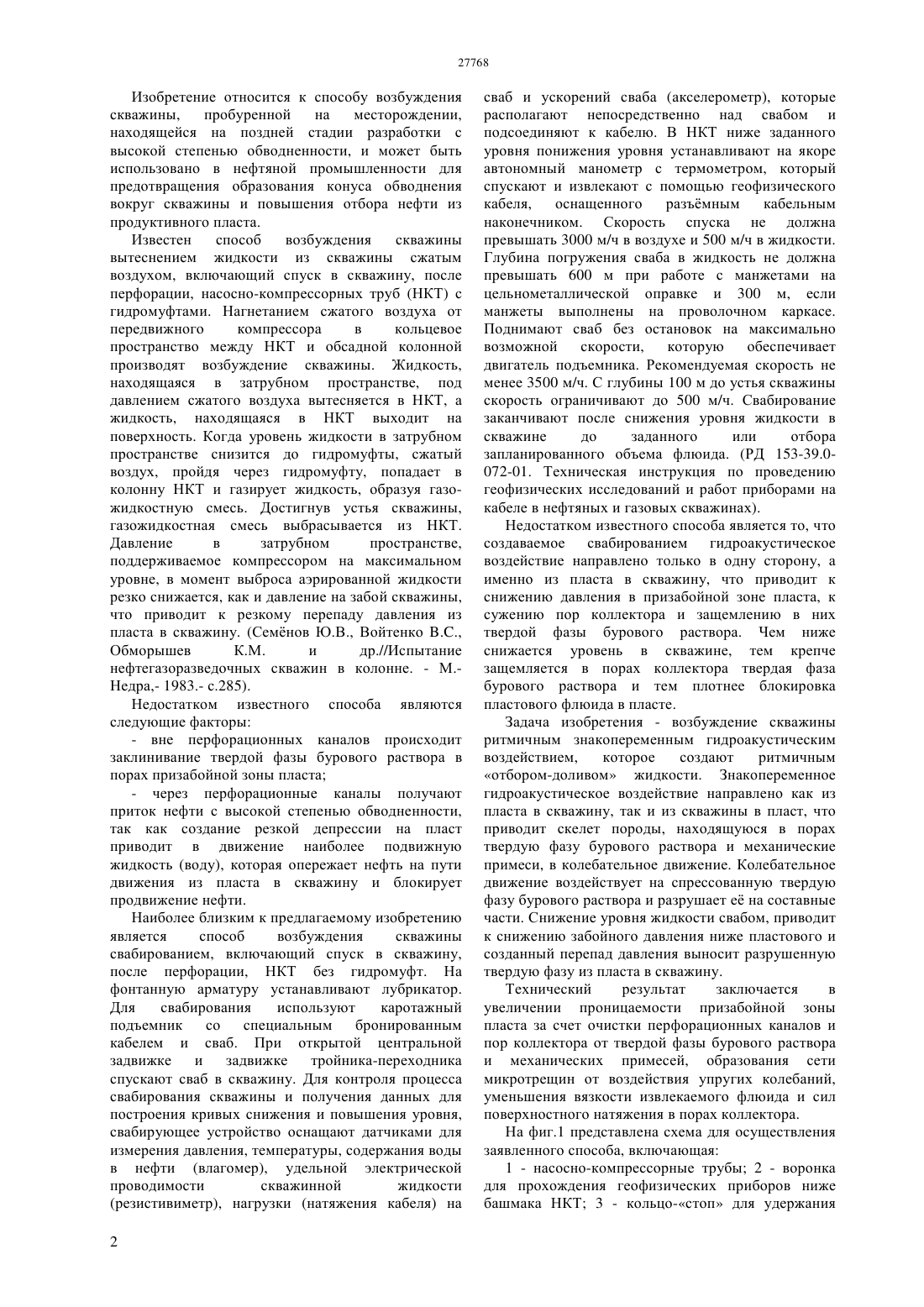

(51) 21 43/25 (2006.01) 21 43/32 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения - возбуждение скважины ритмичным знакопеременным гидроакустическим воздействием, направленным как из пласта в скважину, так и из скважины в пласт, которое приводит скелет породы, находящиеся в порах породы флюиды, твердую фазу бурового раствора и механические примеси в колебательное движение. Кроме того колебательное движение образует сеть микротрещин, уменьшает вязкость извлекаемого флюида и силы поверхностного натяжения в порах коллектора, что в конечном итоге приводит к притоку из пласта. Способ возбуждения скважины заключается в том, что после каждого отбора жидкости свабированием заполняют скважину технической водой из водяной емкости, причем время отбора должно быть равным времени долива для создания ритмичного знакопеременного гидроакустического воздействия.(72) Абдуллаев Низами Яхъя Оглы Герштанский Олег Сергеевич(73) Акционерное общество Научноисследовательский и проектный институт нефти и газа(56) РД 153-39.0-072-01. Техническая инструкция по проведению геофизических исследований и работ приборами на кабеле в нефтяных и газовых скважинах(57) Изобретение относится к способу возбуждения скважины,пробуренной на месторождении,находящейся на поздней стадии разработки с высокой степенью обводненности, и может быть использовано в нефтяной промышленности для предотвращения образования конуса обводнения вокруг скважины и повышения отбора нефти из продуктивного пласта. Изобретение относится к способу возбуждения скважины,пробуренной на месторождении,находящейся на поздней стадии разработки с высокой степенью обводненности, и может быть использовано в нефтяной промышленности для предотвращения образования конуса обводнения вокруг скважины и повышения отбора нефти из продуктивного пласта. Известен способ возбуждения скважины вытеснением жидкости из скважины сжатым воздухом, включающий спуск в скважину, после перфорации, насосно-компрессорных труб (НКТ) с гидромуфтами. Нагнетанием сжатого воздуха от передвижного компрессора в кольцевое пространство между НКТ и обсадной колонной производят возбуждение скважины. Жидкость,находящаяся в затрубном пространстве, под давлением сжатого воздуха вытесняется в НКТ, а жидкость, находящаяся в НКТ выходит на поверхность. Когда уровень жидкости в затрубном пространстве снизится до гидромуфты, сжатый воздух, пройдя через гидромуфту, попадает в колонну НКТ и газирует жидкость, образуя газожидкостную смесь. Достигнув устья скважины,газожидкостная смесь выбрасывается из НКТ. Давление в затрубном пространстве,поддерживаемое компрессором на максимальном уровне, в момент выброса аэрированной жидкости резко снижается, как и давление на забой скважины,что приводит к резкому перепаду давления из пласта в скважину. (Семнов Ю.В., Войтенко ,Обморышев К.М. и др.//Испытание нефтегазоразведочных скважин в колонне. - М.Недра,- 1983.- с.285). Недостатком известного способа являются следующие факторы- вне перфорационных каналов происходит заклинивание твердой фазы бурового раствора в порах призабойной зоны пласта- через перфорационные каналы получают приток нефти с высокой степенью обводненности,так как создание резкой депрессии на пласт приводит в движение наиболее подвижную жидкость (воду), которая опережает нефть на пути движения из пласта в скважину и блокирует продвижение нефти. Наиболее близким к предлагаемому изобретению является способ возбуждения скважины свабированием, включающий спуск в скважину,после перфорации, НКТ без гидромуфт. На фонтанную арматуру устанавливают лубрикатор. Для свабирования используют каротажный подъемник со специальным бронированным кабелем и сваб. При открытой центральной задвижке и задвижке тройника-переходника спускают сваб в скважину. Для контроля процесса свабирования скважины и получения данных для построения кривых снижения и повышения уровня,свабирующее устройство оснащают датчиками для измерения давления, температуры, содержания воды в нефти (влагомер), удельной электрической проводимости скважинной жидкости сваб и ускорений сваба (акселерометр), которые располагают непосредственно над свабом и подсоединяют к кабелю. В НКТ ниже заданного уровня понижения уровня устанавливают на якоре автономный манометр с термометром, который спускают и извлекают с помощью геофизического кабеля,оснащенного разъмным кабельным наконечником. Скорость спуска не должна превышать 3000 м/ч в воздухе и 500 м/ч в жидкости. Глубина погружения сваба в жидкость не должна превышать 600 м при работе с манжетами на цельнометаллической оправке и 300 м, если манжеты выполнены на проволочном каркасе. Поднимают сваб без остановок на максимально возможной скорости, которую обеспечивает двигатель подъемника. Рекомендуемая скорость не менее 3500 м/ч. С глубины 100 м до устья скважины скорость ограничивают до 500 м/ч. Свабирование заканчивают после снижения уровня жидкости в скважине до заданного или отбора запланированного объема флюида. (РД 153-39.0072-01. Техническая инструкция по проведению геофизических исследований и работ приборами на кабеле в нефтяных и газовых скважинах). Недостатком известного способа является то, что создаваемое свабированием гидроакустическое воздействие направлено только в одну сторону, а именно из пласта в скважину, что приводит к снижению давления в призабойной зоне пласта, к сужению пор коллектора и защемлению в них твердой фазы бурового раствора. Чем ниже снижается уровень в скважине, тем крепче защемляется в порах коллектора твердая фаза бурового раствора и тем плотнее блокировка пластового флюида в пласте. Задача изобретения - возбуждение скважины ритмичным знакопеременным гидроакустическим воздействием,которое создают ритмичным отбором-доливом жидкости. Знакопеременное гидроакустическое воздействие направлено как из пласта в скважину, так и из скважины в пласт, что приводит скелет породы, находящуюся в порах твердую фазу бурового раствора и механические примеси, в колебательное движение. Колебательное движение воздействует на спрессованную твердую фазу бурового раствора и разрушает е на составные части. Снижение уровня жидкости свабом, приводит к снижению забойного давления ниже пластового и созданный перепад давления выносит разрушенную твердую фазу из пласта в скважину. Технический результат заключается в увеличении проницаемости призабойной зоны пласта за счет очистки перфорационных каналов и пор коллектора от твердой фазы бурового раствора и механических примесей, образования сети микротрещин от воздействия упругих колебаний,уменьшения вязкости извлекаемого флюида и сил поверхностного натяжения в порах коллектора. На фиг.1 представлена схема для осуществления заявленного способа, включающая 1 - насосно-компрессорные трубы 2 - воронка для прохождения геофизических приборов ниже башмака НКТ 3 - кольцо-стоп для удержания сваба в колонне НКТ при его обрыве 4 - фонтанная арматура 5 - лубрикатор 6 - каротажный подъемник 7 - специальный бронированный кабель 8 - сваб 9 - геофизические ролики 10- крюк передвижного бурового станка 11- трапная установка 12 - замерная емкость 13 - факельная линия. 14 - цементировочный агрегат 15 - водовоз с запасом технической воды 16 - обратные клапаны Способ осуществляется следующим образом. После перфорации в скважину спускают НКТ 1 без гидромуфт с воронкой 2 и кольцом-стоп 3. На устье устанавливают фонтанную арматуру 4 и лубрикатор 5. Устанавливают возле устья скважины каротажный подъемник 6 со специальным бронированным кабелем 7. Подсоединяют к бронированному кабелю сваб 8. Через два геофизических ролика 9, один из которых закреплен на устье скважины, а другой подвешен на крюк 10 передвижного бурового станка спускают сваб в скважину и отбирают столб воды высотой 150200 м. Отбираемая из скважины жидкость поступает в трапную установку 11, а затем в замерную мкость 12. При наличии в жидкости газа из трапной установки газ направляется в факельную линию 13,где затем сжигается. При следующем спуске сваба отбивают уровень жидкости, отмечают время и определяют приток по подъему жидкости и времени. Если притока нет, или приток слабый, не поднимая сваба, через затрубное пространство заполняют скважину с помощью цементировочного агрегата 14 технической водой из водовоза 15 по трубопроводу,оборудованному обратными клапанами 16. Поднимают свабом следующие 150200 м воды. Во время очередного спуска сваба на ту же глубину заполняют скважину технической водой. Снова поднимают 150-200 м воды. Необходимо добиться такого ритма работы, чтобы время подъема и время спуска сваба с одновременным заполнением скважины было одинаковое. Таким способом можно добиться ритмичного изменения забойного давления от гидростатического давления до депрессии на 1,5-2,0 МПа ниже пластового давления и наоборот. Эти изменения приводят к колебанию пластового флюида и скелета породы в призабойной зоне пласта, разрушению и выносу в скважину кольматирующего материала и плавному притоку из пласта, без угрозы подтягивания языка воды. Заявленный способ возбуждения скважины может быть применен и дать положительный эффект в тех скважинах, где предполагается объединить для совместной эксплуатации несколько нефтенасыщенных пластов с ухудшенными коллекторскими свойствами, в частности на месторождении Узень. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ возбуждения скважины, включающий снижение уровня жидкости в скважине свабированием, отличающийся тем, что для очистки перфорационных каналов и пор коллектора от твердой фазы бурового раствора и механических примесей,образования сети микротрещин,уменьшения вязкости извлекаемого флюида и сил поверхностного натяжения в порах коллектора, на пласт воздействуют ритмичным знакопеременным гидроакустическим воздействием, создаваемым ритмичным снижением уровня жидкости в скважине и последующим заполнением скважины технической водой.
