Способ возведения энергоэффективных стен

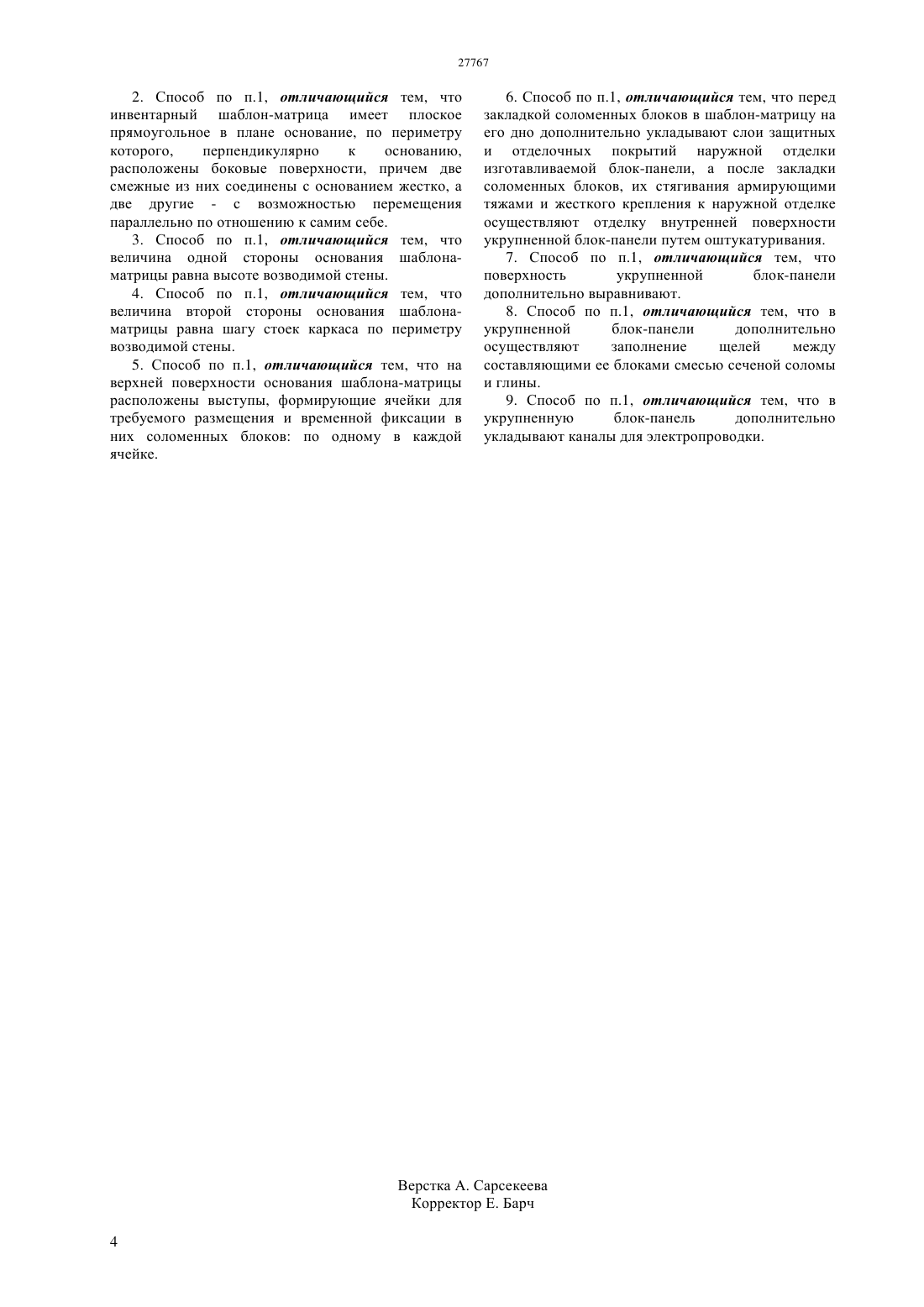

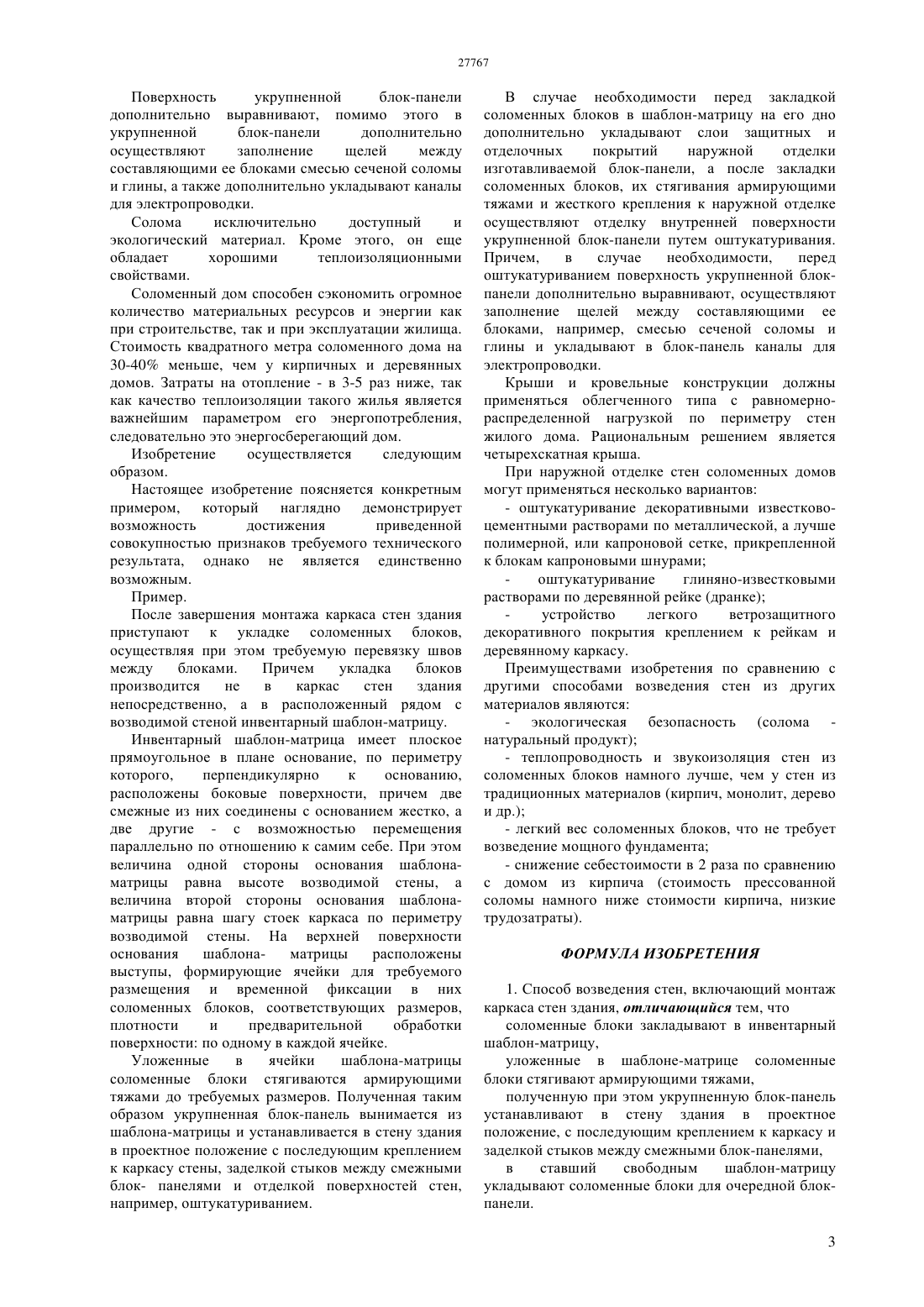

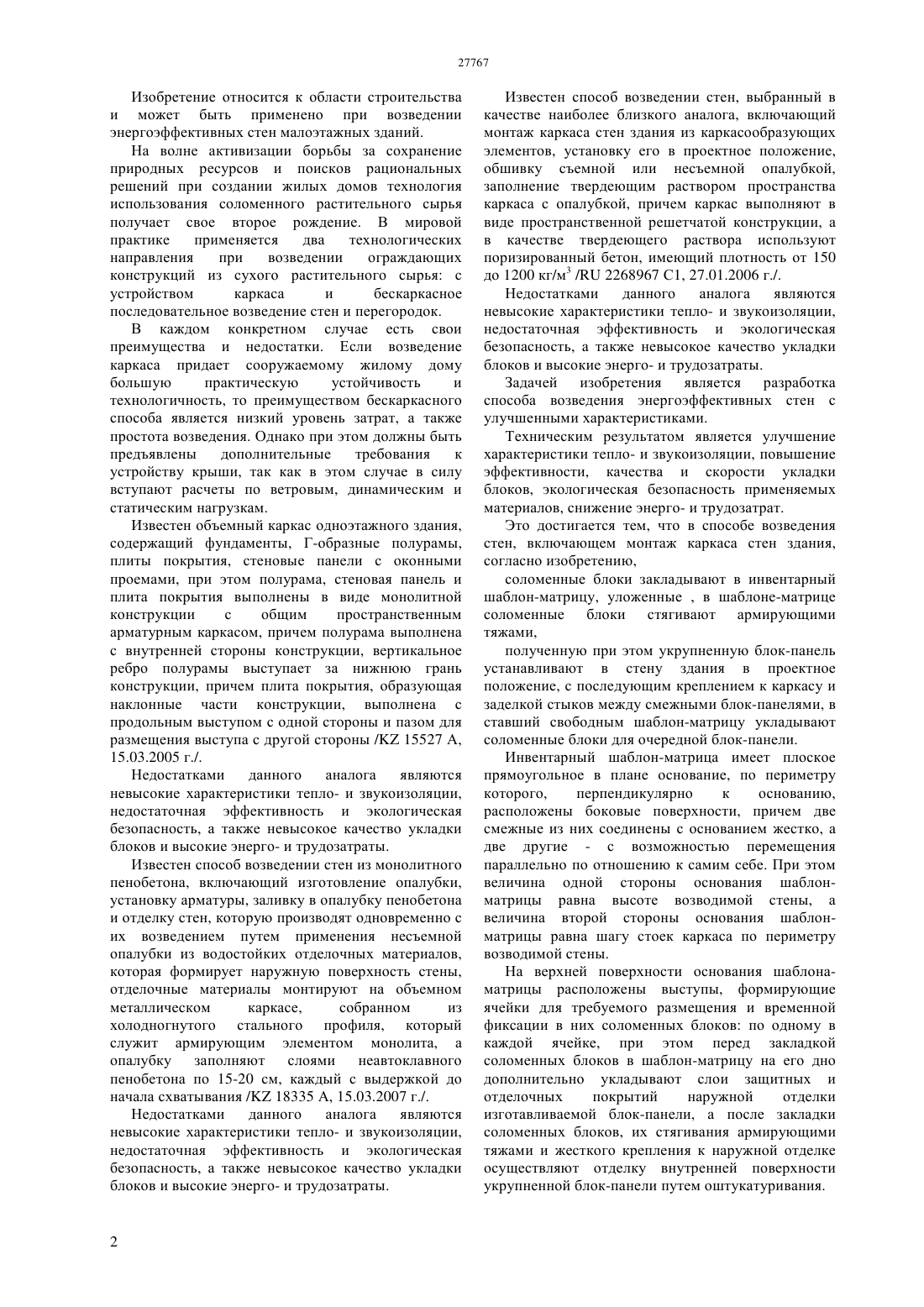

(51) 04 2/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Техническим результатом является улучшение характеристики тепло- и звукоизоляции, повышение эффективности, качества и скорости укладки блоков, экологическая безопасность применяемых материалов, снижение энерго- и трудозатрат. Это достигается тем, что в способе возведения стен, включающем монтаж каркаса стен здания,согласно изобретению,соломенные блоки закладывают в инвентарный шаблон-матрицу, уложенные в шаблоне-матрице соломенные блоки стягивают армирующими тяжами,полученную при этом укрупненную блок-панель устанавливают в стену здания в проектное положение, с последующим креплением к каркасу и заделкой стыков между смежными блок-панелями,в ставший свободным шаблон-матрицу укладывают соломенные блоки для очередной блокпанели.(72) Абсиметов Владимир Эскендерович Фендт Юлия Борисовна Кудряшов Василий Павлович Абсиметов Максим Владимирович Фендт Борис Евгеньевич(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(54) СПОСОБ ВОЗВЕДЕНИЯ ЭНЕРГОЭФФЕКТИВНЫХ СТЕН(57) Изобретение относится к области строительства и может быть применено при возведении энергоэффективных стен малоэтажных зданий. Изобретение относится к области строительства и может быть применено при возведении энергоэффективных стен малоэтажных зданий. На волне активизации борьбы за сохранение природных ресурсов и поисков рациональных решений при создании жилых домов технология использования соломенного растительного сырья получает свое второе рождение. В мировой практике применяется два технологических направления при возведении ограждающих конструкций из сухого растительного сырья с устройством каркаса и бескаркасное последовательное возведение стен и перегородок. В каждом конкретном случае есть свои преимущества и недостатки. Если возведение каркаса придает сооружаемому жилому дому большую практическую устойчивость и технологичность, то преимуществом бескаркасного способа является низкий уровень затрат, а также простота возведения. Однако при этом должны быть предъявлены дополнительные требования к устройству крыши, так как в этом случае в силу вступают расчеты по ветровым, динамическим и статическим нагрузкам. Известен объемный каркас одноэтажного здания,содержащий фундаменты, Г-образные полурамы,плиты покрытия, стеновые панели с оконными проемами, при этом полурама, стеновая панель и плита покрытия выполнены в виде монолитной конструкции с общим пространственным арматурным каркасом, причем полурама выполнена с внутренней стороны конструкции, вертикальное ребро полурамы выступает за нижнюю грань конструкции, причем плита покрытия, образующая наклонные части конструкции, выполнена с продольным выступом с одной стороны и пазом для размещения выступа с другой стороны / 15527 А,15.03.2005 г./. Недостатками данного аналога являются невысокие характеристики тепло- и звукоизоляции,недостаточная эффективность и экологическая безопасность, а также невысокое качество укладки блоков и высокие энерго- и трудозатраты. Известен способ возведении стен из монолитного пенобетона, включающий изготовление опалубки,установку арматуры, заливку в опалубку пенобетона и отделку стен, которую производят одновременно с их возведением путем применения несъемной опалубки из водостойких отделочных материалов,которая формирует наружную поверхность стены,отделочные материалы монтируют на объемном металлическом каркасе,собранном из холодногнутого стального профиля, который служит армирующим элементом монолита, а опалубку заполняют слоями неавтоклавного пенобетона по 15-20 см, каждый с выдержкой до начала схватывания / 18335 А, 15.03.2007 г./. Недостатками данного аналога являются невысокие характеристики тепло- и звукоизоляции,недостаточная эффективность и экологическая безопасность, а также невысокое качество укладки блоков и высокие энерго- и трудозатраты. Известен способ возведении стен, выбранный в качестве наиболее близкого аналога, включающий монтаж каркаса стен здания из каркасообразующих элементов, установку его в проектное положение,обшивку съемной или несъемной опалубкой,заполнение твердеющим раствором пространства каркаса с опалубкой, причем каркас выполняют в виде пространственной решетчатой конструкции, а в качестве твердеющего раствора используют поризированный бетон, имеющий плотность от 150 до 1200 кг/м 3 / 2268967 С 1, 27.01.2006 г./. Недостатками данного аналога являются невысокие характеристики тепло- и звукоизоляции,недостаточная эффективность и экологическая безопасность, а также невысокое качество укладки блоков и высокие энерго- и трудозатраты. Задачей изобретения является разработка способа возведения энергоэффективных стен с улучшенными характеристиками. Техническим результатом является улучшение характеристики тепло- и звукоизоляции, повышение эффективности, качества и скорости укладки блоков, экологическая безопасность применяемых материалов, снижение энерго- и трудозатрат. Это достигается тем, что в способе возведения стен, включающем монтаж каркаса стен здания,согласно изобретению,соломенные блоки закладывают в инвентарный шаблон-матрицу, уложенные , в шаблоне-матрице соломенные блоки стягивают армирующими тяжами,полученную при этом укрупненную блок-панель устанавливают в стену здания в проектное положение, с последующим креплением к каркасу и заделкой стыков между смежными блок-панелями, в ставший свободным шаблон-матрицу укладывают соломенные блоки для очередной блок-панели. Инвентарный шаблон-матрица имеет плоское прямоугольное в плане основание, по периметру которого,перпендикулярно к основанию,расположены боковые поверхности, причем две смежные из них соединены с основанием жестко, а две другие - с возможностью перемещения параллельно по отношению к самим себе. При этом величина одной стороны основания шаблонматрицы равна высоте возводимой стены, а величина второй стороны основания шаблонматрицы равна шагу стоек каркаса по периметру возводимой стены. На верхней поверхности основания шаблонаматрицы расположены выступы, формирующие ячейки для требуемого размещения и временной фиксации в них соломенных блоков по одному в каждой ячейке, при этом перед закладкой соломенных блоков в шаблон-матрицу на его дно дополнительно укладывают слои защитных и отделочных покрытий наружной отделки изготавливаемой блок-панели, а после закладки соломенных блоков, их стягивания армирующими тяжами и жесткого крепления к наружной отделке осуществляют отделку внутренней поверхности укрупненной блок-панели путем оштукатуривания. Поверхность укрупненной блок-панели дополнительно выравнивают, помимо этого в укрупненной блок-панели дополнительно осуществляют заполнение щелей между составляющими ее блоками смесью сеченой соломы и глины, а также дополнительно укладывают каналы для электропроводки. Солома исключительно доступный и экологический материал. Кроме этого, он еще обладает хорошими теплоизоляционными свойствами. Соломенный дом способен сэкономить огромное количество материальных ресурсов и энергии как при строительстве, так и при эксплуатации жилища. Стоимость квадратного метра соломенного дома на 30-40 меньше, чем у кирпичных и деревянных домов. Затраты на отопление - в 3-5 раз ниже, так как качество теплоизоляции такого жилья является важнейшим параметром его энергопотребления,следовательно это энергосберегающий дом. Изобретение осуществляется следующим образом. Настоящее изобретение поясняется конкретным примером, который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. После завершения монтажа каркаса стен здания приступают к укладке соломенных блоков,осуществляя при этом требуемую перевязку швов между блоками. Причем укладка блоков производится не в каркас стен здания непосредственно, а в расположенный рядом с возводимой стеной инвентарный шаблон-матрицу. Инвентарный шаблон-матрица имеет плоское прямоугольное в плане основание, по периметру которого,перпендикулярно к основанию,расположены боковые поверхности, причем две смежные из них соединены с основанием жестко, а две другие - с возможностью перемещения параллельно по отношению к самим себе. При этом величина одной стороны основания шаблонаматрицы равна высоте возводимой стены, а величина второй стороны основания шаблонаматрицы равна шагу стоек каркаса по периметру возводимой стены. На верхней поверхности основания шаблонаматрицы расположены выступы, формирующие ячейки для требуемого размещения и временной фиксации в них соломенных блоков, соответствующих размеров,плотности и предварительной обработки поверхности по одному в каждой ячейке. Уложенные в ячейки шаблона-матрицы соломенные блоки стягиваются армирующими тяжами до требуемых размеров. Полученная таким образом укрупненная блок-панель вынимается из шаблона-матрицы и устанавливается в стену здания в проектное положение с последующим креплением к каркасу стены, заделкой стыков между смежными блок- панелями и отделкой поверхностей стен,например, оштукатуриванием. В случае необходимости перед закладкой соломенных блоков в шаблон-матрицу на его дно дополнительно укладывают слои защитных и отделочных покрытий наружной отделки изготавливаемой блок-панели, а после закладки соломенных блоков, их стягивания армирующими тяжами и жесткого крепления к наружной отделке осуществляют отделку внутренней поверхности укрупненной блок-панели путем оштукатуривания. Причем,в случае необходимости,перед оштукатуриванием поверхность укрупненной блокпанели дополнительно выравнивают, осуществляют заполнение щелей между составляющими ее блоками, например, смесью сеченой соломы и глины и укладывают в блок-панель каналы для электропроводки. Крыши и кровельные конструкции должны применяться облегченного типа с равномернораспределенной нагрузкой по периметру стен жилого дома. Рациональным решением является четырехскатная крыша. При наружной отделке стен соломенных домов могут применяться несколько вариантов- оштукатуривание декоративными известковоцементными растворами по металлической, а лучше полимерной, или капроновой сетке, прикрепленной к блокам капроновыми шнурами оштукатуривание глиняно-известковыми растворами по деревянной рейке (дранке) устройство легкого ветрозащитного декоративного покрытия креплением к рейкам и деревянному каркасу. Преимуществами изобретения по сравнению с другими способами возведения стен из других материалов являются- теплопроводность и звукоизоляция стен из соломенных блоков намного лучше, чем у стен из традиционных материалов (кирпич, монолит, дерево и др.)- легкий вес соломенных блоков, что не требует возведение мощного фундамента- снижение себестоимости в 2 раза по сравнению с домом из кирпича (стоимость прессованной соломы намного ниже стоимости кирпича, низкие трудозатраты). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ возведения стен, включающий монтаж каркаса стен здания, отличающийся тем, что соломенные блоки закладывают в инвентарный шаблон-матрицу,уложенные в шаблоне-матрице соломенные блоки стягивают армирующими тяжами,полученную при этом укрупненную блок-панель устанавливают в стену здания в проектное положение, с последующим креплением к каркасу и заделкой стыков между смежными блок-панелями,в ставший свободным шаблон-матрицу укладывают соломенные блоки для очередной блокпанели. 3 2. Способ по п.1, отличающийся тем, что инвентарный шаблон-матрица имеет плоское прямоугольное в плане основание, по периметру которого,перпендикулярно к основанию,расположены боковые поверхности, причем две смежные из них соединены с основанием жестко, а две другие - с возможностью перемещения параллельно по отношению к самим себе. 3. Способ по п.1, отличающийся тем, что величина одной стороны основания шаблонаматрицы равна высоте возводимой стены. 4. Способ по п.1, отличающийся тем, что величина второй стороны основания шаблонаматрицы равна шагу стоек каркаса по периметру возводимой стены. 5. Способ по п.1, отличающийся тем, что на верхней поверхности основания шаблона-матрицы расположены выступы, формирующие ячейки для требуемого размещения и временной фиксации в них соломенных блоков по одному в каждой ячейке. 6. Способ по п.1, отличающийся тем, что перед закладкой соломенных блоков в шаблон-матрицу на его дно дополнительно укладывают слои защитных и отделочных покрытий наружной отделки изготавливаемой блок-панели, а после закладки соломенных блоков, их стягивания армирующими тяжами и жесткого крепления к наружной отделке осуществляют отделку внутренней поверхности укрупненной блок-панели путем оштукатуривания. 7. Способ по п.1, отличающийся тем, что поверхность укрупненной блок-панели дополнительно выравнивают. 8. Способ по п.1, отличающийся тем, что в укрупненной блок-панели дополнительно осуществляют заполнение щелей между составляющими ее блоками смесью сеченой соломы и глины. 9. Способ по п.1, отличающийся тем, что в укрупненную блок-панель дополнительно укладывают каналы для электропроводки.
