Регулятор перепада напора для систем малого орошения

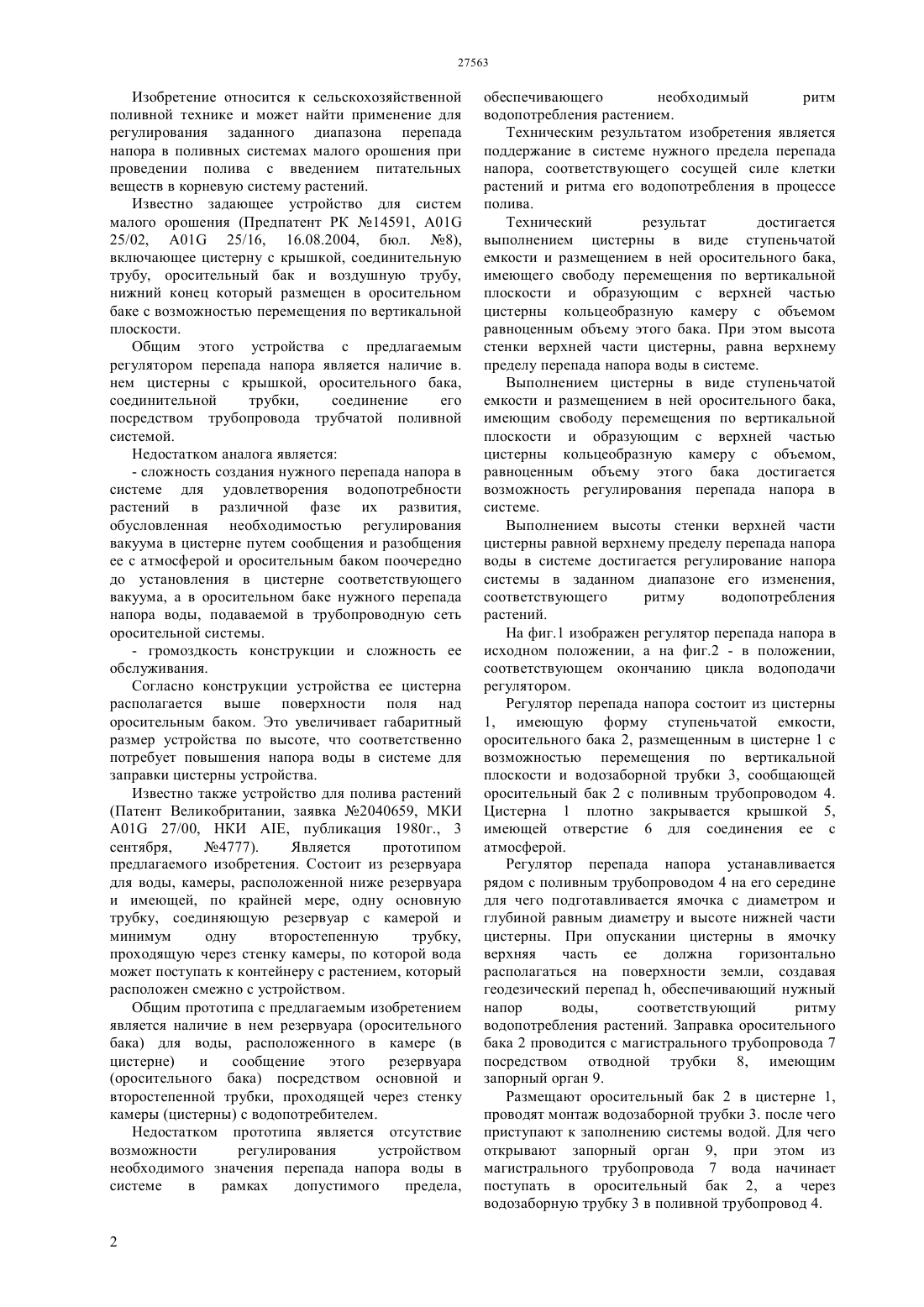

(51) 01 27/00 (2006.01) 01 25/02 (2006.01) 01 25/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат - упрощенние создание в поливной системе нужного предела перепада напора, соответствующего ритму водопотребления растений. Устройство состоит из цистерны и размещенного в ней оросительного бака, соединенного с поливным трубопроводом системы. Новым в устройстве является выполнение цистерны в виде ступенчатой емкости, верхняя часть которой образует с оросительным баком кольцевую камеру с объемом равным объему оросительного бака,имеющим свободу перемещения по вертикальной плоскости. Стенка кольцевой камеры имеет высоту равную нужному перепаду напора в системе.(73) Товарищество с ограниченной ответственностью Казахский научно исследовательский институт водного хозяйства(54) РЕГУЛЯТОР ПЕРЕПАДА НАПОРА ДЛЯ СИСТЕМ МАЛОГО ОРОШЕНИЯ(57) Регулятор перепада напора для систем малого орошения относится к сельскохозяйственной технике и может найти применение для проведения локального полива с введением питательных веществ в корневую систему растений. Изобретение относится к сельскохозяйственной поливной технике и может найти применение для регулирования заданного диапазона перепада напора в поливных системах малого орошения при проведении полива с введением питательных веществ в корневую систему растений. Известно задающее устройство для систем малого орошения (Предпатент РК 14591, 01 25/02, 01 25/16, 16.08.2004, бюл. 8),включающее цистерну с крышкой, соединительную трубу, оросительный бак и воздушную трубу,нижний конец который размещен в оросительном баке с возможностью перемещения по вертикальной плоскости. Общим этого устройства с предлагаемым регулятором перепада напора является наличие в. нем цистерны с крышкой, оросительного бака,соединительной трубки,соединение его посредством трубопровода трубчатой поливной системой. Недостатком аналога является- сложность создания нужного перепада напора в системе для удовлетворения водопотребности растений в различной фазе их развития,обусловленная необходимостью регулирования вакуума в цистерне путем сообщения и разобщения ее с атмосферой и оросительным баком поочередно до установления в цистерне соответствующего вакуума, а в оросительном баке нужного перепада напора воды, подаваемой в трубопроводную сеть оросительной системы.- громоздкость конструкции и сложность ее обслуживания. Согласно конструкции устройства ее цистерна располагается выше поверхности поля над оросительным баком. Это увеличивает габаритный размер устройства по высоте, что соответственно потребует повышения напора воды в системе для заправки цистерны устройства. Известно также устройство для полива растений(Патент Великобритании, заявка 2040659, МКИ 01 27/00, НКИ , публикация 1980 г., 3 сентября,4777). Является прототипом предлагаемого изобретения. Состоит из резервуара для воды, камеры, расположенной ниже резервуара и имеющей, по крайней мере, одну основную трубку, соединяющую резервуар с камерой и минимум одну второстепенную трубку,проходящую через стенку камеры, по которой вода может поступать к контейнеру с растением, который расположен смежно с устройством. Общим прототипа с предлагаемым изобретением является наличие в нем резервуара (оросительного бака) для воды, расположенного в камере (в цистерне) и сообщение этого резервуара(оросительного бака) посредством основной и второстепенной трубки, проходящей через стенку камеры (цистерны) с водопотребителем. Недостатком прототипа является отсутствие возможности регулирования устройством необходимого значения перепада напора воды в системе в рамках допустимого предела, 2 обеспечивающего необходимый ритм водопотребления растением. Техническим результатом изобретения является поддержание в системе нужного предела перепада напора, соответствующего сосущей силе клетки растений и ритма его водопотребления в процессе полива. Технический результат достигается выполнением цистерны в виде ступеньчатой емкости и размещением в ней оросительного бака,имеющего свободу перемещения по вертикальной плоскости и образующим с верхней частью цистерны кольцеобразную камеру с объемом равноценным объему этого бака. При этом высота стенки верхней части цистерны, равна верхнему пределу перепада напора воды в системе. Выполнением цистерны в виде ступеньчатой емкости и размещением в ней оросительного бака,имеющим свободу перемещения по вертикальной плоскости и образующим с верхней частью цистерны кольцеобразную камеру с объемом,равноценным объему этого бака достигается возможность регулирования перепада напора в системе. Выполнением высоты стенки верхней части цистерны равной верхнему пределу перепада напора воды в системе достигается регулирование напора системы в заданном диапазоне его изменения,соответствующего ритму водопотребления растений. На фиг.1 изображен регулятор перепада напора в исходном положении, а на фиг.2 - в положении,соответствующем окончанию цикла водоподачи регулятором. Регулятор перепада напора состоит из цистерны 1, имеющую форму ступеньчатой емкости,оросительного бака 2, размещенным в цистерне 1 с возможностью перемещения по вертикальной плоскости и водозаборной трубки 3, сообщающей оросительный бак 2 с поливным трубопроводом 4. Цистерна 1 плотно закрывается крышкой 5,имеющей отверстие 6 для соединения ее с атмосферой. Регулятор перепада напора устанавливается рядом с поливным трубопроводом 4 на его середине для чего подготавливается ямочка с диаметром и глубиной равным диаметру и высоте нижней части цистерны. При опускании цистерны в ямочку верхняя часть ее должна горизонтально располагаться на поверхности земли, создавая геодезический перепад , обеспечивающий нужный напор воды,соответствующий ритму водопотребления растений. Заправка оросительного бака 2 проводится с магистрального трубопровода 7 посредством отводной трубки 8, имеющим запорный орган 9. Размещают оросительный бак 2 в цистерне 1,проводят монтаж водозаборной трубки 3. после чего приступают к заполнению системы водой. Для чего открывают запорный орган 9, при этом из магистрального трубопровода 7 вода начинает поступать в оросительный бак 2, а через водозаборную трубку 3 в поливной трубопровод 4. При заполнении оросительного бака 2 в нем набирается объем воды, равный 1 а в системе устанавливается верхнее значение диапазона перепада напора . Далее направляя воду в цистерну 1, заполняют ее до уровня воды 61 в оросительном баке 2 и закрывают запорный орган 9. При этом в кольцевой камеренабирается объем воды 2 равным объему 1 в оросительном баке , т.е. 12. Для исключения испарения воды в цистерне во время полива изолируют ее от атмосферы закрытием поверхности воды неиспаряющей жидкостью с удельным весом меньшем воды. Плотно закрывают цистерну крышкой 5. Регулятор перепада напора воды приступает к работе. В процессе полива с израсходованием воды в оросительном баке 2 происходит понижение уровня воды б в нем. Начинается образование подъемной силы, которая постепенно будет выталкивать оросительный бак вверх. Параллельно этому также постепенно начинается снижение уровня воды в цистерне, т.е. происходит постепенное перетекание объема воды 2 в кольцевой камерев ее нижнюю часть. При полностью израсходованом объеме воды 1 в оросительном баке 2, он (оросительный бак) поднимаясь вверх по цистерне 1 занимает верхнее крайнее положение, где дно его совпадает с отметкой 1 дна кольцевой камеры , а объем воды 2, полностью перетекая в нижнюю часть цистерны занимает объем 11111. На этом заканчивается один цикл работы устройства с заполнением оросительного бака. Для продолжения следующего очередного цикла полива,открывают крышку 5 вновь заполняют оросительный бак 2 водой. При этом он погружаясь занимает исходное положение, вытесняя из нижней части цистерны объем воды, равным 12, верхний уровень который будет занимать повторно отметку 1. Закрывают крышку 5. Процесс полива осуществляется аналогичным образом. Для эффективного использования воды оросительного бака необходимо его изготовить из материала с удельным весом меньшем удельного веса воды. ФОРМУЛА ИЗОБРЕТЕНИЯ Регулятор перепада напора для систем малого орошения включающий цистерну с крышкой,оросительный бак,соединительную трубку,отличающийся тем, что цистерна выполнена в виде ступенчатой емкости, образующей с оросительным баком, обладающей свободой перемещения по вертикальной плоскости, кольцеобразную камеру с объемом равноценным объему этого бака и высотой равной верхнему пределу диапазона изменения перепада напора воды в системе.
