Способ получения вододиспергируемых гранул солей N-фосфонометилглицина

Номер инновационного патента: 27476

Опубликовано: 15.10.2013

Автор: Туркбенов Тимур Каиргалыевич

Скачать PDF файл.

Формула / Реферат

Изобретение относится к способу получения вододиспергируемых гранул известных солей N-фосфонометилглицина. Предложенный способ состоит в том, что процесс осуществляется в мелкодисперсной твердой фазе в миксере-смесителе в условиях тесного контакта без применения растворителей.
В состав гербицида (в.д.г.) могут входить известные соли (амминные, калийные, натриевые) N-фосфонометилглицина, инертные наполнители (например сульфат аммония в случае применения амминной соли N-фосфонометилглицина), неионогенные пав
(алкилполигликозид).
Готовый состав обладает высокой гербицидной активностью по отношению к однолетним и многолетним злаковым, широколиственным сорнякам, а также к древесным и кустарниковым видам растений.
Алкилполигликозид (неиогенный ПАВ), предлагаемый в настоящем изобретении выбран из группы, включающей алкилполигликозиды, включающие алкильную группу, содержащую 8-11 атомов углерода, и обладающие средней степенью полимеризации, равной от 1,3 до 1,6. В миксер-смеситель (Рисунок 1) закрытого типа подается расчетное количество известной соли N-фосфонометилглицина, подача в миксера-смеситель инертного вещества в качестве наполнителя, алкилполигликозида (ПАВ), заполнение миксера-смесителя ведут не более чем на 80%. Перемешивание компонентов смеси осуществляется в течении 0,1-0,2 часа, исходная влажность смеси должна составлять не более 10-12 % (предпочтительно 10%)), в случае необходимости при недостаточном содержании влаги по результатам анализа допускается добавление расчетного количества дистиллированной воды с небольшим добавлением алкилполигликозида (0,5-1 мас.%>) для улучшения процесса экструзии.
загрузка сырья

выход готового продукта

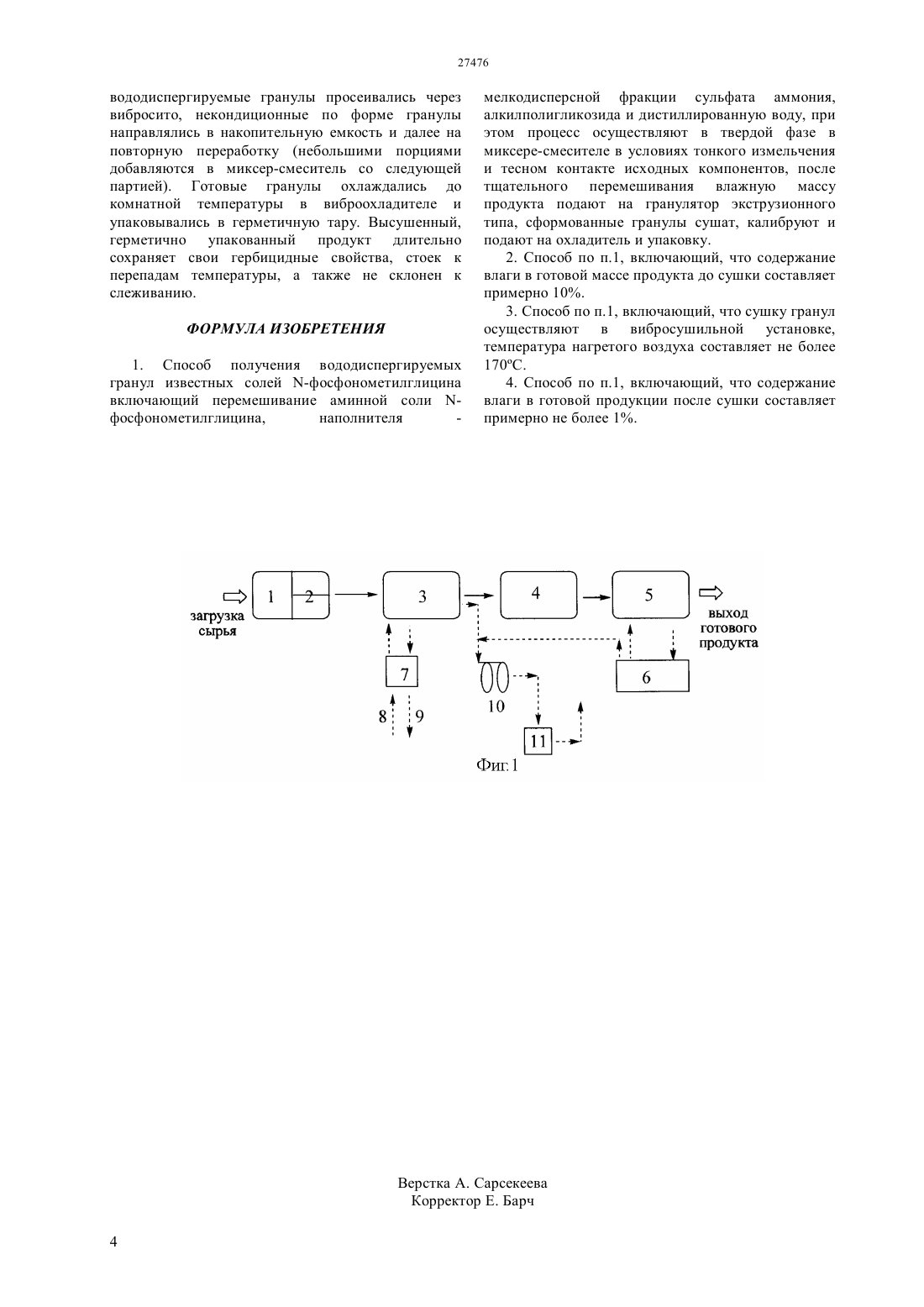

Рисунок 1. Схема производства вододиспергируемых гранул (в.д.г.) на
основе солей N-фосфонометилглицина 1-миксер смеситель; 2- шнековый гранулятор (экструзионного типа), 3-вибросушильный аппарат; 4-вибросито; 5-охладитель с виброустановкой; 6-установка подачи охлажденного воздуха; 7-калорифер; 8-подача пара; 9-возврат конденсата; 10-циклоны; 11-установка ВГЖР (вихревой газо­жидкостный реактор).
1Далее влажный состав подается в бункер шнекового дозатора и далее на грануляторы для получения гранул методом экструзии определенного размера и формы, откуда подаются в загрузочное окно вибросушильного аппарата для удаления излишней влаги при температуре не более 170 °С и закрепления формы гранул, остаточная влага должна составлять 1-2% (предпочтительно не более 1%), скорость подачи нагретого воздуха через калорифер от 8-15 тыс.м /час. Обогрев калорифера вибросушильной установки осуществляется паром, расход подачи пара может составлять до 1 т/ч. После сушки готовые гранулы подаются на вибросито для калибровки гранул необходимого размера (гранулы отличного размера и формы удаляются и направляются на повторный цикл) и далее на охладитель.
Полученный готовый продукт упаковывается в герметичную тару для предотвращения попадания влаги.
2

Текст

Смотреть все

(51) 07 9/38 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ количество известной соли -фосфонометилглицина,подача в миксер-смеситель инертного вещества в качестве наполнителя, алкилполигликозида (ПАВ),заполнение миксера-смесителя ведут не более чем на 80. Перемешивание компонентов смеси осуществляется в течении 0,1-0,2 часа, исходная влажность смеси должна составлять не более 10-12(предпочтительно 10), в случае необходимости при недостаточном содержании влаги по результатам анализа допускается добавление расчетного количества дистиллированной воды для улучшения процесса экструзии. Готовая влажная масса подается в бункер шнекового дозатора и далее на гранулятор для получения гранул методом экструзии определенного размера и формы, откуда подаются в загрузочное окно вибросушильного аппарата для удаления излишней влаги при температуре не более 170 С и закрепления формы гранул. Остаточная влага должна составлять 12 (предпочтительно не более 1), скорость подачи нагретого воздуха через калорифер регулируется по необходимости от 8-15 тыс.м 3/час. Обогрев калорифера вибросушильной установки осуществляется паром, расход подачи пара может составлять до 2 т/ч. После сушки готовые гранулы подаются на вибросито для калибровки гранул необходимого размера (гранулы отличного размера и формы удаляются и направляются на повторный цикл производства) и далее на виброохладитель. Полученный готовый продукт упаковывается в герметичную тару для предотвращения попадания влаги и посторонних примесей.(54) СПОСОБ ПОЛУЧЕНИЯ ВОДОДИСПЕРГИРУЕМЫХ ГРАНУЛ СОЛЕЙ ФОСФОНОМЕТИЛГЛИЦИНА(57) Изобретение относится к способу получения вододиспергируемых гранул известных солей фосфонометилглицина. Предложенный способ состоит в том, что процесс осуществляется в твердой фазе в миксере- смесителе в условиях измельчения(мелкодисперсная фракция) и тесном контакте компонентов. В состав гербицида могут входить известные соли (например амминные-, калийные-,натриевые-,изопропиламминные-) фосфонометилглицина,наполнитель(например сульфат аммония), неионогенные пав (например алкилполигликозид). Готовый состав обладает высокой гербицидной активностью по отношению к однолетним и многолетним злаковым и двудольным сорнякам,горчаку розовому. Алкилполигликозид(неиогенный ПАВ),предлагаемый в настоящем изобретении выбран из группы,включающей алкилполигликозиды,включающие алкильную группу, содержащую 8-11 атомов углерода, и обладающие средней степенью полимеризации, равной от 1,3 до 1,6. В миксерсмеситель (Фиг.1) закрытого типа подается расчетное Технология промышленного способа получения вододиспергируемых гранул известных солей фосфонометилглицина. Уровень техники Известно,что фосфонометилглицин или глифосат, представляет собой слабую органическую кислоту и имеет сравнительно низкую растворимость в воде,вследствие чего его обычно переводят в водорастворимые соли (калиевые-, натриевые-,аминные-,изопропиламинные-). Способы получения сухих солей глифосата, раскрыты в патентах США 2164518 от 27 марта 2001 года,заявитель компания Монсанто, США 2164519 от 27 марта 2001 года, заявитель компания Монсанто США 2038790 от 09 июля 1995 года,заявитель компании Стауффер Кемикал Компани,США 3799758, 4405531, выданныхЕ.26 марта 1974 и 20 сентября 1993, РФ 2364601 от 20 августа 2009 года, заявитель Государственное учреждение Научно-исследовательский технологический институт гербицидов и регуляторов роста растений с опытноэкспериментальным производством Академии наук Республики Башкортостан. Патенты США,раскрывающие соли глифосата патент США 4315765, выданныйВ.16 февраля 1982, США 4507250, выданный 26 марта 1985. В последнее время были сделаны попытки разработать растворимый в воде сухой препарат на основе глифосата, который имел бы эффективность,эквивалентную жидкой форме глифосата. Попытки этих разработок заключаются в экономических и практических эффектах, а в частности в снижении издержек связанных с упаковкой, транспортировкой и хранением сухого водоратсворимого препарата по сравнению с жидкой формой. Препаративные водные концентраты глифосата содержат значительные количества растворителя, которое увеличивает вес упаковочной тары, а также затраты на доставку готового продукта потребителю. Предполагается, что сухой гранулированный препарат обеспечит лучшие эксплуатационные характеристики, это более высокое содержание действующего вещества,стабильность при хранении препаративной формы,удобство транспортировки и контролируемые потери. В настоящий момент известны различные способы приготовления твердой растворимой в воде глифосат содержащих композиций. Следующий способ описан в международной публикации 87/04595, включает производство сухой композиции из натриевой соли глифосата, без экструзии. В опубликованном французском патенте 2692439 от 19.05.93, описан фитотоксичный препарат, содержащий моноаммонийную соль фосфонометилглицина в виде порошка в смеси со смачивателем, поверхностно-активным веществом или распыленной добавкой. Согласно патенту соль моноаммония получают реакцией глифосат-кислоты с бикарбонатом аммония. В патенте США 5324708 от 28.06.94 описывается композиция и относящиеся к ней способы получения и применения негигроскопичной моноаммонийной соли глифосата, такой как моноизопропиламмонийная соль М-(фосфонометил)-глицин и моноизопропиламмонийная соль(3-амино-3 карбоксипропил)-метанфосфоновой кислоты в виде сухого порошка. Опубликованная заявка ЕРО 0394211 от 24.10.90 описывает изобретение, содержащее сухую пестицидную композицию и относящиеся к ней способы применения и получения. Точнее,изобретение относится к композиции улучшенной растворимости, которая достигается добавлением эффективного количества кремнийорганического блок-сополимера или фторуглеродного смачивателя. В опубликованной заявке РСТ 92/12637 от 06.08.92 описано изобретение, относящееся к сухой растворимой в воде композиции глифосата,содержащей по существу непрореагировавший глифосат, акцептор кислоты, такой как ацетат натрия, и жидкое или твердое поверхностноактивное вещество. Приведенный уровень техники показывает, что значительная часть усилия была направлена на составление рецептуры и применения сухих производных глифосата. Однако вышеуказанные ссылки в полной мере не раскрывает практического способа получения гранулированной вододиспергируемой композиции известных солей глифосата. В результате известная технология создает потребность в настоящем изобретении, с помощью которой и достигается поставленная цель. Сущность изобретения Изобретение относится к способу получения вододиспергируемых гранул известных солей -фосфонометилглицина и может быть применено в сельском хозяйстве для борьбы с сорной растительностью. Предложенный способ состоит в том, что процесс осуществляется в твердой фазе в миксере-смесителе в условиях тонкого измельчения и тесном контакте исходных компонентов. После тщательного перемешивания всех компонентов влажная масса продукта подается на гранулятор экструзионного типа под действием которого формируются гранулы, сформированные гранулы сушатся, калибруются и далее подаются на охладитель и упаковку. Технический результат разработка нового способа получения вододиспергируемых гранул известных солей фосфонометилглицина. Описание изобретения Вододиспергированные гранулы (в.д.г.) в последние время приобретают все большее значение при приготовлении пестицидов(ядохимикатов) используемых в сельском хозяйстве,введу их безопасности при работе с ними и большей экологичности, чем другие используемые составы на основе растворителей. Образовавшиеся случайные просыпы вододиспергируемых гранул легко собираются, в гербицидном составе присутствуют малотоксичные компоненты, готовые гранулы можно упаковывать в герметичную тару(это могут быть полимерные мешки, пакеты,коробки, алюминиевая фольга и т.п.). Применение вододиспергируемых гранул значительно снижают затраты на хранение и транспортировку готового товара к потребителю. Цель изобретения состоит в получении вододиспергируемых гранул известных солей глифосата готовой препаративной формы экструзионным методом. В состав гербицида вододиспергируемых гранул (в.д.г.) могут входить различные соли -фосфонометилглицина (аминная-,калийная-,натриевая-,изопропиламминая-),наполнитель,неионогенный пав(например алкилполигликозид). Готовый состав обладает высокой гербицидной активностью по отношению к однолетним и многолетним злаковым и двудольным сорнякам, горчаку розовому. Предпочтительно,настоящее изобретение касается способа получения воднодиспергируемых гранул, содержащих действующее вещество на основе известных солей -фосфонометилглицина структурной формулы в которойобозначает степень полимеризации и равно от 1 до 3, предпочтительно 1 или 2, иобозначает обладающую разветвленной или линейной цепью алкильную группу, содержащую от 4 до 18 атомов углерода, или смесь алкильных групп, содержащих от 4 до 18 атомов углерода. В предпочтительном варианте осуществления алкилполигликозид выбран из группы, включающей алкилполигликозиды,включающие алкильную группу, содержащую 8-11 атомов углерода, и обладающие средней степенью полимеризации,равной от 1,3 до 1,6. Содержание алкилполигликозида в гербицидном составе, предлагаемом в настоящем изобретении, в количестве, равно 6,4 мас Пример 1. В миксер-смеситель (Фиг.1) закрытого типа подается расчетное количество мелкодисперсной известной соли фосфонометилглицина и наполнителя, а также алкилполигликозид, заполнение миксера-смесителя ведут не более чем на 80. Перемешивание компонентов смеси осуществляется в течении 0,10,2 часа, исходная влажность смеси должна составлять не более 10-12, предпочтительно 10 для оптимального процесса экструзии, в случае необходимости при недостаточном содержании влаги по результатам анализа добавляется расчетное количество очищенной воды, предпочтительно дистиллированной воды. Перемешанная влажная масса подается в бункер шнекового дозатора и далее на гранулятор, для получения гранул определенного размера и формы методом экструзии, откуда подаются в загрузочное окно вибросушильного аппарата для удаления из сформированных гранул излишней влаги и закрепления формы. Сушка гранул ведется при температуре не более 170 С. Остаточная влага должна составлять 1-2,предпочтительно не более 1, скорость подачи нагретого воздуха через калорифер регулируется по необходимости от 8 до 15 тыс.м 3/час. Обогрев калорифера вибросушильной установки осуществляется паром, расход подачи пара может составлять до 2 т/ч. После сушки готовые гранулы подаются на вибросито для калибровки гранул необходимого размера (гранулы отличного размера и формы удаляются и направляются на повторный цикл производства) и далее на охладитель. Полученный готовый продукт упаковывается в герметичную тару для предотвращения попадания влаги и посторонних примесей. Отработанная воздушная масса с вибросушильной и охладительной установки содержащая примеси мелкодисперсной пыли гербицидного состава подается сначала в циклоны для грубой очистки и далее в установку ВГЖР(вихревой газо-жидкостный реактор) заполненный очищенной водой или щелочью с концентрацией 1820 (предпочтительно щелочью) для более тонкой очистки. Очищенная воздушная масса может подаваться обратно в производственный цех для предотвращения потери тепла в зимнее время. Технический результат - разработка нового способа получения вододиспергируемых гранул известных солей -фосфонометилглицина. Сведения,подтверждающие возможность осуществления изобретения. ТОО КАЗТРАСТКЕМ при осуществлении своей деятельности использует следующий способ получения вододиспергируемых гранул солей фосфонометилглицина. В миксер-смеситель при перемешивании загрузили требуемые расчетные количества амминной соли-фосфонометилглицина,наполнителя - мелкодисперсной фракции сульфата аммония, соответствующего ГОСТу 9097-82 или ГОСТу 10873-73 (предпочтительно ГОСТ 10873-73),алкилполигликозид (для снижения вязкости алкилполигликозид заранее разогревали до 4050 С). Для улучшения формирования гранул добавили расчетное количество согласно полученным результатам анализа влажности дистиллированной воды. Время перемешивания составило 0,1-0,2 часа. Готовую массу подавали небольшими порциями шнековым дозатором на гранулятор экструзионного типа. Сформированные гранулы подавались в вибросушильную установку с температурой обогрева не более 170 С, время сушки составляло 1-1,5 минуты. Далее готовые 3 вододиспергируемые гранулы просеивались через вибросито, некондиционные по форме гранулы направлялись в накопительную емкость и далее на повторную переработку (небольшими порциями добавляются в миксер-смеситель со следующей партией). Готовые гранулы охлаждались до комнатной температуры в виброохладителе и упаковывались в герметичную тару. Высушенный,герметично упакованный продукт длительно сохраняет свои гербицидные свойства, стоек к перепадам температуры, а также не склонен к слеживанию. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения вододиспергируемых гранул известных солей -фосфонометилглицина включающий перемешивание аминной соли фосфонометилглицина,наполнителя мелкодисперсной фракции сульфата аммония,алкилполигликозида и дистиллированную воду, при этом процесс осуществляют в твердой фазе в миксере-смесителе в условиях тонкого измельчения и тесном контакте исходных компонентов, после тщательного перемешивания влажную массу продукта подают на гранулятор экструзионного типа, сформованные гранулы сушат, калибруют и подают на охладитель и упаковку. 2. Способ по п.1, включающий, что содержание влаги в готовой массе продукта до сушки составляет примерно 10. 3. Способ по п.1, включающий, что сушку гранул осуществляют в вибросушильной установке,температура нагретого воздуха составляет не более 170 С. 4. Способ по п.1, включающий, что содержание влаги в готовой продукции после сушки составляет примерно не более 1.

МПК / Метки

МПК: C07F 9/38

Метки: гранул, вододиспергируемых, солей, n-фосфонометилглицина, способ, получения
