Электромагнитный пульсатор для массажа вымени животных

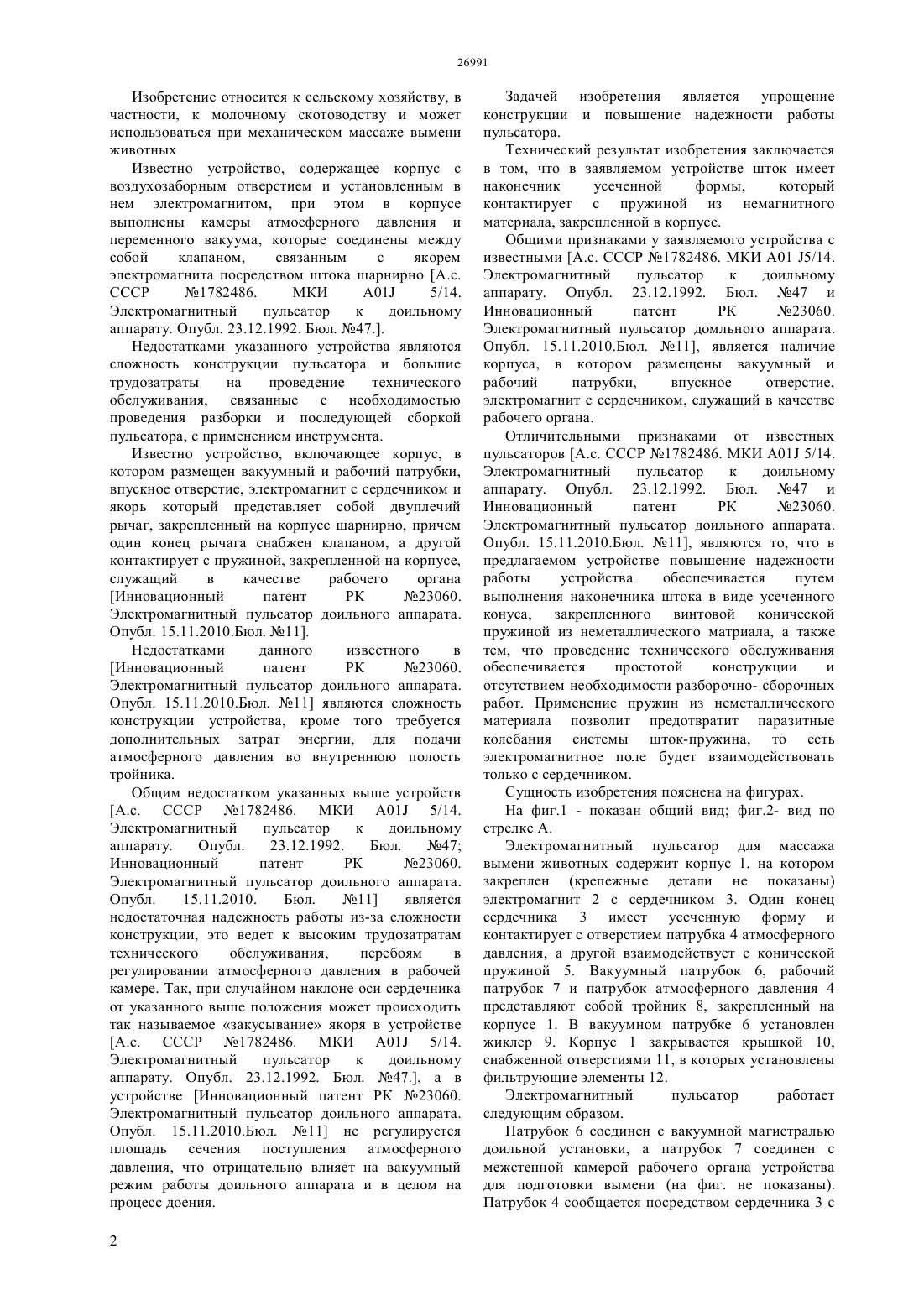

(51) 01 5/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ЭЛЕКТРОМАГНИТНЫЙ ПУЛЬСАТОР ДЛЯ МАССАЖА ВЫМЕНИ ЖИВОТНЫХ(57) Изобретение относится к сельскому хозяйству,в частности к доильным аппаратам. Задачей изобретения является упрощение конструкции и повышение надежности работы преобразователя. Технический результат изобретения заключается в том, что в заявляемом устройстве шток имеет наконечник формой усеченного конуса,закрепленный в корпусе, один конец штока контактирует с конической пружиной, закрепленной на корпусе.(72) Курманов Аяп Конлямжаевич Исинтаев Такабай Исинтайулы Хасенов Нургелды Салимжанович(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан Изобретение относится к сельскому хозяйству, в частности, к молочному скотоводству и может использоваться при механическом массаже вымени животных Известно устройство, содержащее корпус с воздухозаборным отверстием и установленным в нем электромагнитом, при этом в корпусе выполнены камеры атмосферного давления и переменного вакуума, которые соединены между собой клапаном,связанным с якорем электромагнита посредством штока шарнирно А.с. СССР 1782486. МКИ 01 5/14. Электромагнитный пульсатор к доильному аппарату. Опубл. 23.12.1992. Бюл. 47 Недостатками указанного устройства являются сложность конструкции пульсатора и большие трудозатраты на проведение технического обслуживания, связанные с необходимостью проведения разборки и последующей сборкой пульсатора, с применением инструмента. Известно устройство, включающее корпус, в котором размещен вакуумный и рабочий патрубки,впускное отверстие, электромагнит с сердечником и якорь который представляет собой двуплечий рычаг, закрепленный на корпусе шарнирно, причем один конец рычага снабжен клапаном, а другой контактирует с пружиной, закрепленной на корпусе,служащий в качестве рабочего органа Инновационный патент РК 23060. Электромагнитный пульсатор доильного аппарата. Опубл. 15.11.2010.Бюл. 11. Недостатками данного известного в Инновационный патент РК 23060. Электромагнитный пульсатор доильного аппарата. Опубл. 15.11.2010.Бюл. 11 являются сложность конструкции устройства, кроме того требуется дополнительных затрат энергии, для подачи атмосферного давления во внутреннюю полость тройника. Общим недостатком указанных выше устройств А.с. СССР 1782486. МКИ 01 5/14. Электромагнитный пульсатор к доильному аппарату. Опубл. 23.12.1992. Бюл. 47 Инновационный патент РК 23060. Электромагнитный пульсатор доильного аппарата. Опубл. 15.11.2010. Бюл. 11 является недостаточная надежность работы из-за сложности конструкции, это ведет к высоким трудозатратам технического обслуживания,перебоям в регулировании атмосферного давления в рабочей камере. Так, при случайном наклоне оси сердечника от указанного выше положения может происходить так называемое закусывание якоря в устройстве А.с. СССР 1782486. МКИ 01 5/14. Электромагнитный пульсатор к доильному аппарату. Опубл. 23.12.1992. Бюл. 47., а в устройстве Инновационный патент РК 23060. Электромагнитный пульсатор доильного аппарата. Опубл. 15.11.2010.Бюл. 11 не регулируется площадь сечения поступления атмосферного давления, что отрицательно влияет на вакуумный режим работы доильного аппарата и в целом на процесс доения. 2 Задачей изобретения является упрощение конструкции и повышение надежности работы пульсатора. Технический результат изобретения заключается в том, что в заявляемом устройстве шток имеет наконечник усеченной формы,который контактирует с пружиной из немагнитного материала, закрепленной в корпусе. Общими признаками у заявляемого устройства с известными А.с. СССР 1782486. МКИ 01 5/14. Электромагнитный пульсатор к доильному аппарату. Опубл. 23.12.1992. Бюл. 47 и Инновационный патент РК 23060. Электромагнитный пульсатор домльного аппарата. Опубл. 15.11.2010.Бюл. 11, является наличие корпуса, в котором размещены вакуумный и рабочий патрубки,впускное отверстие,электромагнит с сердечником, служащий в качестве рабочего органа. Отличительными признаками от известных пульсаторов А.с. СССР 1782486. МКИ 01 5/14. Электромагнитный пульсатор к доильному аппарату. Опубл. 23.12.1992. Бюл. 47 и Инновационный патент РК 23060. Электромагнитный пульсатор доильного аппарата. Опубл. 15.11.2010.Бюл. 11, являются то, что в предлагаемом устройстве повышение надежности работы устройства обеспечивается путем выполнения наконечника штока в виде усеченного конуса, закрепленного винтовой конической пружиной из неметаллического матриала, а также тем, что проведение технического обслуживания обеспечивается простотой конструкции и отсутствием необходимости разборочно- сборочных работ. Применение пружин из неметаллического материала позволит предотвратит паразитные колебания системы шток-пружина, то есть электромагнитное поле будет взаимодействовать только с сердечником. Сущность изобретения пояснена на фигурах. На фиг.1 - показан общий вид фиг.2- вид по стрелке А. Электромагнитный пульсатор для массажа вымени животных содержит корпус 1, на котором закреплен (крепежные детали не показаны) электромагнит 2 с сердечником 3. Одинконец сердечника 3 имеет усеченную форму и контактирует с отверстием патрубка 4 атмосферного давления, а другой взаимодействует с конической пружиной 5. Вакуумный патрубок 6, рабочий патрубок 7 и патрубок атмосферного давления 4 представляют собой тройник 8, закрепленный на корпусе 1. В вакуумном патрубке 6 установлен жиклер 9. Корпус 1 закрывается крышкой 10,снабженной отверстиями 11, в которых установлены фильтрующие элементы 12. Электромагнитный пульсатор работает следующим образом. Патрубок 6 соединен с вакуумной магистралью доильной установки, а патрубок 7 соединен с межстенной камерой рабочего органа устройства для подготовки вымени (на фиг. не показаны). Патрубок 4 сообщается посредством сердечника 3 с атмосферным воздухом, который поступает во внутреннюю полость крышки 1 через отверстия 11,снабженных фильтрами 12. При обесточенном электромагните 2, коническая пружина 5 находится в разжатом состоянии и прижимает сердечник 3 усеченным наконечником к патрубку 4, тем самым, перекрывает доступ атмосферного воздуха во внутреннюю полость тройника 8. В этом случае вакуум из вакуумной магистрали доильной установки (на фиг. не показаны) через жиклер 9 поступает в вакуумный патрубок 6 и рабочий патрубок 7 и далее в межстенное пространство рабочего органа устройства для подготовки вымени (на фиг. не показан) и осуществляется такт растяжения тканей вымени. При подаче электрического импульса на электромагнит 2 в нем создается электромагнитное поле, которое притягивает сердечник 3, имеющий усеченный наконечник. При этом сердечник 3 поднимается, преодолевая сопротивление пружины 5 и открывает впускное отверстие 4, в которое через отверстия 11 с фильтрами 12 поступает воздух,имеющий атмосферное давление во внутреннюю полость тройника 8 и далее в рабочий патрубок 7 и межстенное пространство рабочей камеры. Осуществляется такт сжатия тканей вымени, то есть возвращение их в исходное состояние, при этом жиклер 9 служит для предотвращения перепадов вакуума в магистрали доильной установки. При прекращении подачи импульса на электромагнит 2 электромагнитное поле исчезает, и пружина 5 возвращает сердечник 3 в исходное состояние и перекрывается доступ воздуха,имеющего атмосферное давление, во внутреннюю полость тройника 8. Цикл подготовки повторяется. Чем больше степень продолжительности открытия патрубка, тем более интенсивнее будет осуществляться массаж вымени. Изменение сечения впускного отверстия 4 осуществляется регулированием хода сердечника 3 посредством изменения величин напряжения и силы тока подаваемого к электромагниту 2. При этом на малых величинах напряжения и силы тока работают витки большого диаметр конической пружины 5, а при увеличении напряжения и силы тока будут работать витки малого диаметра. Это способствует более высокой устойчивости пары шток-пружина к боковому изгибу, чем пара штока - цилиндрическая пружина. Так как коническая пружина может имет переменную жесткость, на момент закрытия штоком 5, отверстие 8 силы соударения будут значительно меньше, чем при установке цилиндрической пружины. Это будет способствовать долговечности работы сопрягаемых поверхностей. Регулирование величин напряжения и силы тока,подаваемого на электромагнит, осуществляется согласно специальной программе,которая соответствует необходимым требованиям массажа вымени.3 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электромагнитный пульсатор, включающий корпус с вакуумным и рабочим патрубками и впускным отверстием, электромагнит с сердечником и штоком, отличающийся тем, что шток имеет наконечник в виде усеченного конуса. 2. Электромагнитный пульсатор по п.1,отличающийся тем, что шток расположен внутри пружины, закрепленной в корпусе. 3. Электромагнитный пульсатор по п.1,отличающийся тем, что пружина выполнена в виде конической спирали из немагнитного материала.
