Прутковый элеватор корнеклубнеуборочной машины

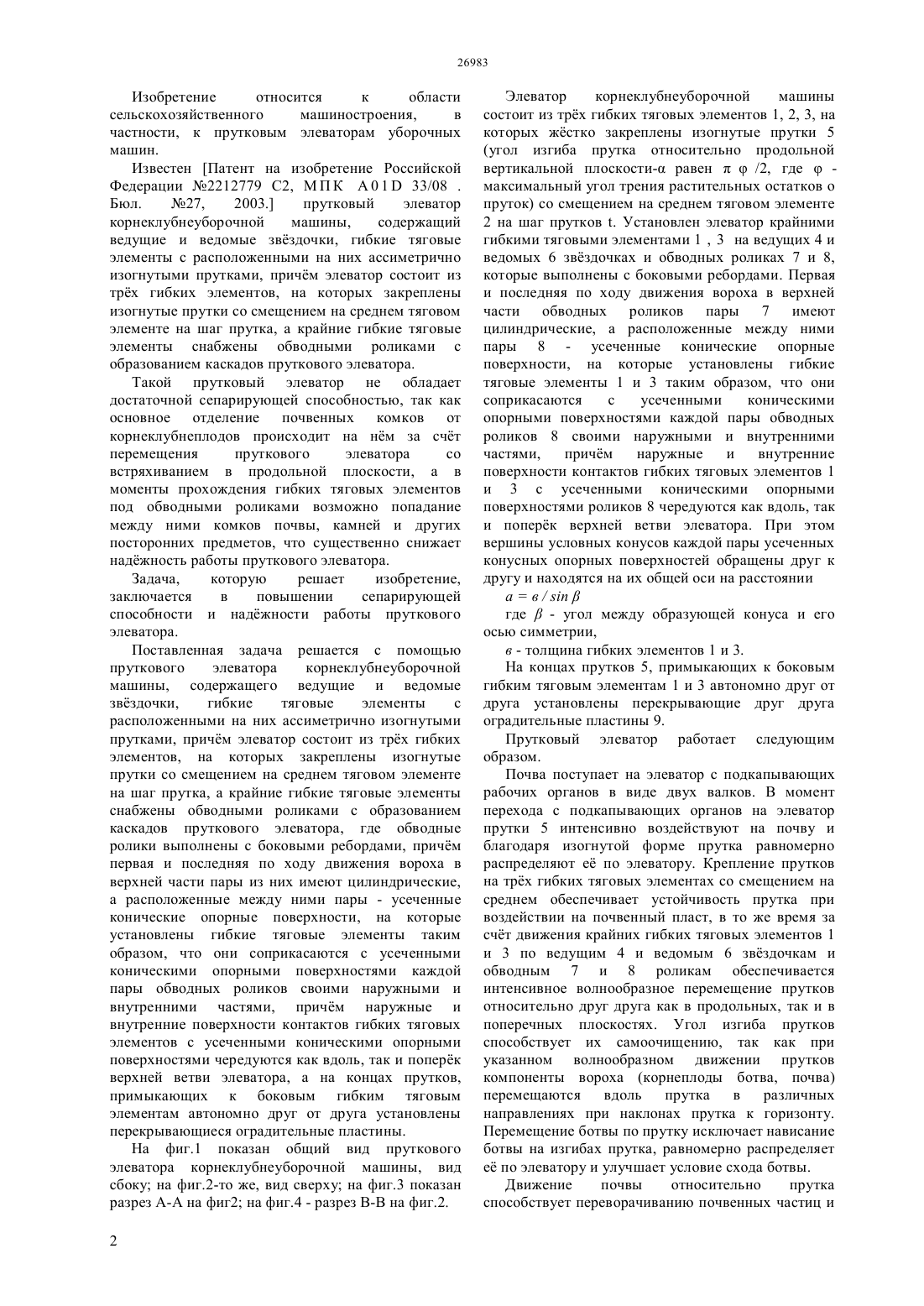

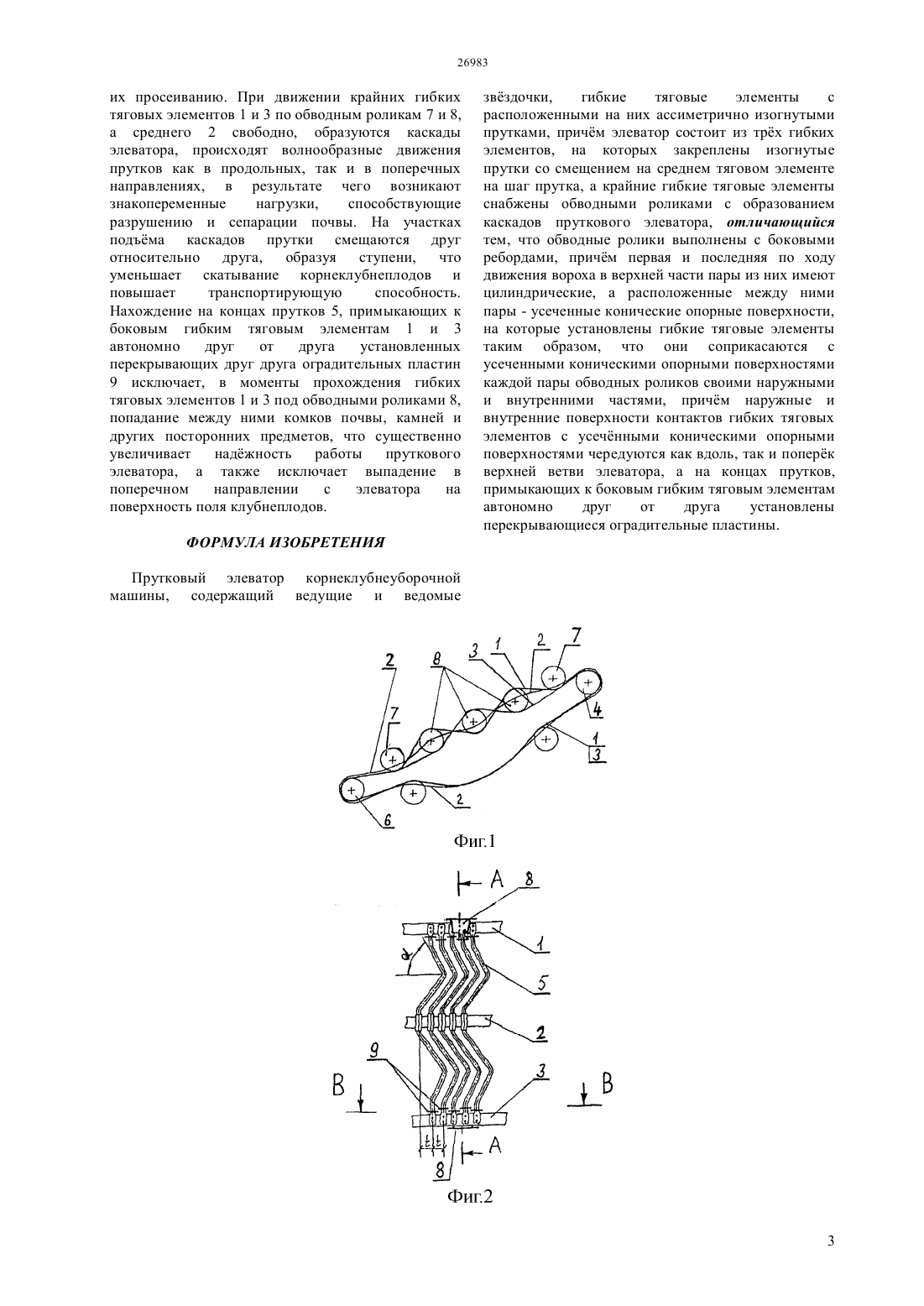

(51) 01 33/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ звздочки,гибкие тяговые элементы с расположенными на них ассиметрично изогнутыми прутками, причм элеватор состоит из трх гибких элементов, на которых закреплены изогнутые прутки со смещением на среднем тяговом элементе на шаг прутка, а крайние гибкие тяговые элементы снабжены обводными роликами с образованием каскадов пруткового элеватора, где обводные ролики выполнены с боковыми ребордами, причм первая и последняя по ходу движения вороха в верхней части пары из них имеют цилиндрические,а расположенные между ними пары - усеченные конические опорные поверхности, на которые установлены гибкие тяговые элементы таким образом, что они соприкасаются с усеченными коническими опорными поверхностями каждой пары обводных роликов своими наружными и внутренними частями, причм наружные и внутренние поверхности контактов гибких тяговых элементов с усеченными коническими опорными поверхностями чередуются как вдоль, так и поперк верхней ветви элеватора, а на концах прутков,примыкающих к боковым гибким тяговым элементам автономно друг от друга установлены перекрывающиеся оградительные пластины.(72) Кушнир Валентина ГеннадьевнаБенюх Олег АнатольевичРоманюк Николай НиколаевичАгейчик Валерий Александрович Ким Наталья Павловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(54) ПРУТКОВЫЙ ЭЛЕВАТОР КОРНЕКЛУБНЕУБОРОЧНОЙ МАШИНЫ(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к прутковым элеваторам уборочных машин. Задача,которую решает изобретение,заключается в повышении сепарирующей способности и наджности работы пруткового элеватора. Поставленная задача решается с помощью пруткового элеватора корнеклубнеуборочной машины, содержащего ведущие и ведомые Изобретение относится к области сельскохозяйственного машиностроения,в частности, к прутковым элеваторам уборочных машин. Известен Патент на изобретение Российской Федерации 2212779 С 2, М П К А 0 133/08 . Бюл. 27,2003. прутковый элеватор корнеклубнеуборочной машины,содержащий ведущие и ведомые звздочки, гибкие тяговые элементы с расположенными на них ассиметрично изогнутыми прутками, причм элеватор состоит из трх гибких элементов, на которых закреплены изогнутые прутки со смещением на среднем тяговом элементе на шаг прутка, а крайние гибкие тяговые элементы снабжены обводными роликами с образованием каскадов пруткового элеватора. Такой прутковый элеватор не обладает достаточной сепарирующей способностью, так как основное отделение почвенных комков от корнеклубнеплодов происходит на нм за счт перемещения пруткового элеватора со встряхиванием в продольной плоскости, а в моменты прохождения гибких тяговых элементов под обводными роликами возможно попадание между ними комков почвы, камней и других посторонних предметов, что существенно снижает наджность работы пруткового элеватора. Задача,которую решает изобретение,заключается в повышении сепарирующей способности и наджности работы пруткового элеватора. Поставленная задача решается с помощью пруткового элеватора корнеклубнеуборочной машины, содержащего ведущие и ведомые звздочки,гибкие тяговые элементы с расположенными на них ассиметрично изогнутыми прутками, причм элеватор состоит из трх гибких элементов, на которых закреплены изогнутые прутки со смещением на среднем тяговом элементе на шаг прутка, а крайние гибкие тяговые элементы снабжены обводными роликами с образованием каскадов пруткового элеватора, где обводные ролики выполнены с боковыми ребордами, причм первая и последняя по ходу движения вороха в верхней части пары из них имеют цилиндрические,а расположенные между ними пары - усеченные конические опорные поверхности, на которые установлены гибкие тяговые элементы таким образом, что они соприкасаются с усеченными коническими опорными поверхностями каждой пары обводных роликов своими наружными и внутренними частями, причм наружные и внутренние поверхности контактов гибких тяговых элементов с усеченными коническими опорными поверхностями чередуются как вдоль, так и поперк верхней ветви элеватора, а на концах прутков,примыкающих к боковым гибким тяговым элементам автономно друг от друга установлены перекрывающиеся оградительные пластины. На фиг.1 показан общий вид пруткового элеватора корнеклубнеуборочной машины, вид сбоку на фиг.2-то же, вид сверху на фиг.3 показан разрез А-А на фиг 2 на фиг.4 - разрез В-В на фиг.2. 2 Элеватор корнеклубнеуборочной машины состоит из трх гибких тяговых элементов 1, 2, 3, на которых жстко закреплены изогнутые прутки 5(угол изгиба прутка относительно продольной вертикальной плоскости- равен/2, гдемаксимальный угол трения растительных остатков о пруток) со смещением на среднем тяговом элементе 2 на шаг прутков . Установлен элеватор крайними гибкими тяговыми элементами 1 , 3 на ведущих 4 и ведомых 6 звздочках и обводных роликах 7 и 8,которые выполнены с боковыми ребордами. Первая и последняя по ходу движения вороха в верхней части обводных роликов пары 7 имеют цилиндрические, а расположенные между ними пары 8 - усеченные конические опорные поверхности, на которые установлены гибкие тяговые элементы 1 и 3 таким образом, что они соприкасаются с усеченными коническими опорными поверхностями каждой пары обводных роликов 8 своими наружными и внутренними частями,причм наружные и внутренние поверхности контактов гибких тяговых элементов 1 и 3 с усеченными коническими опорными поверхностями роликов 8 чередуются как вдоль, так и поперк верхней ветви элеватора. При этом вершины условных конусов каждой пары усеченных конусных опорных поверхностей обращены друг к другу и находятся на их общей оси на расстоянии ав /где- угол между образующей конуса и его осью симметрии,в - толщина гибких элементов 1 и 3. На концах прутков 5, примыкающих к боковым гибким тяговым элементам 1 и 3 автономно друг от друга установлены перекрывающие друг друга оградительные пластины 9. Прутковый элеватор работает следующим образом. Почва поступает на элеватор с подкапывающих рабочих органов в виде двух валков. В момент перехода с подкапывающих органов на элеватор прутки 5 интенсивно воздействуют на почву и благодаря изогнутой форме прутка равномерно распределяют е по элеватору. Крепление прутков на трх гибких тяговых элементах со смещением на среднем обеспечивает устойчивость прутка при воздействии на почвенный пласт, в то же время за счт движения крайних гибких тяговых элементов 1 и 3 по ведущим 4 и ведомым 6 звздочкам и обводным 7 и 8 роликам обеспечивается интенсивное волнообразное перемещение прутков относительно друг друга как в продольных, так и в поперечных плоскостях. Угол изгиба прутков способствует их самоочищению, так как при указанном волнообразном движении прутков компоненты вороха (корнеплоды ботва, почва) перемещаются вдоль прутка в различных направлениях при наклонах прутка к горизонту. Перемещение ботвы по прутку исключает нависание ботвы на изгибах прутка, равномерно распределяет е по элеватору и улучшает условие схода ботвы. Движение почвы относительно прутка способствует переворачиванию почвенных частиц и их просеиванию. При движении крайних гибких тяговых элементов 1 и 3 по обводным роликам 7 и 8,а среднего 2 свободно, образуются каскады элеватора, происходят волнообразные движения прутков как в продольных, так и в поперечных направлениях, в результате чего возникают знакопеременные нагрузки,способствующие разрушению и сепарации почвы. На участках подъма каскадов прутки смещаются друг относительно друга, образуя ступени, что уменьшает скатывание корнеклубнеплодов и повышает транспортирующую способность. Нахождение на концах прутков 5, примыкающих к боковым гибким тяговым элементам 1 и 3 автономно друг от друга установленных перекрывающих друг друга оградительных пластин 9 исключает, в моменты прохождения гибких тяговых элементов 1 и 3 под обводными роликами 8,попадание между ними комков почвы, камней и других посторонних предметов, что существенно увеличивает наджность работы пруткового элеватора, а также исключает выпадение в поперечном направлении с элеватора на поверхность поля клубнеплодов. звздочки,гибкие тяговые элементы с расположенными на них ассиметрично изогнутыми прутками, причм элеватор состоит из трх гибких элементов, на которых закреплены изогнутые прутки со смещением на среднем тяговом элементе на шаг прутка, а крайние гибкие тяговые элементы снабжены обводными роликами с образованием каскадов пруткового элеватора, отличающийся тем, что обводные ролики выполнены с боковыми ребордами, причм первая и последняя по ходу движения вороха в верхней части пары из них имеют цилиндрические, а расположенные между ними пары - усеченные конические опорные поверхности,на которые установлены гибкие тяговые элементы таким образом, что они соприкасаются с усеченными коническими опорными поверхностями каждой пары обводных роликов своими наружными и внутренними частями, причм наружные и внутренние поверхности контактов гибких тяговых элементов с усечнными коническими опорными поверхностями чередуются как вдоль, так и поперк верхней ветви элеватора, а на концах прутков,примыкающих к боковым гибким тяговым элементам автономно друг от друга установлены перекрывающиеся оградительные пластины. ФОРМУЛА ИЗОБРЕТЕНИЯ Прутковый элеватор корнеклубнеуборочной машины, содержащий ведущие и ведомые
