Регулятор подачи долота

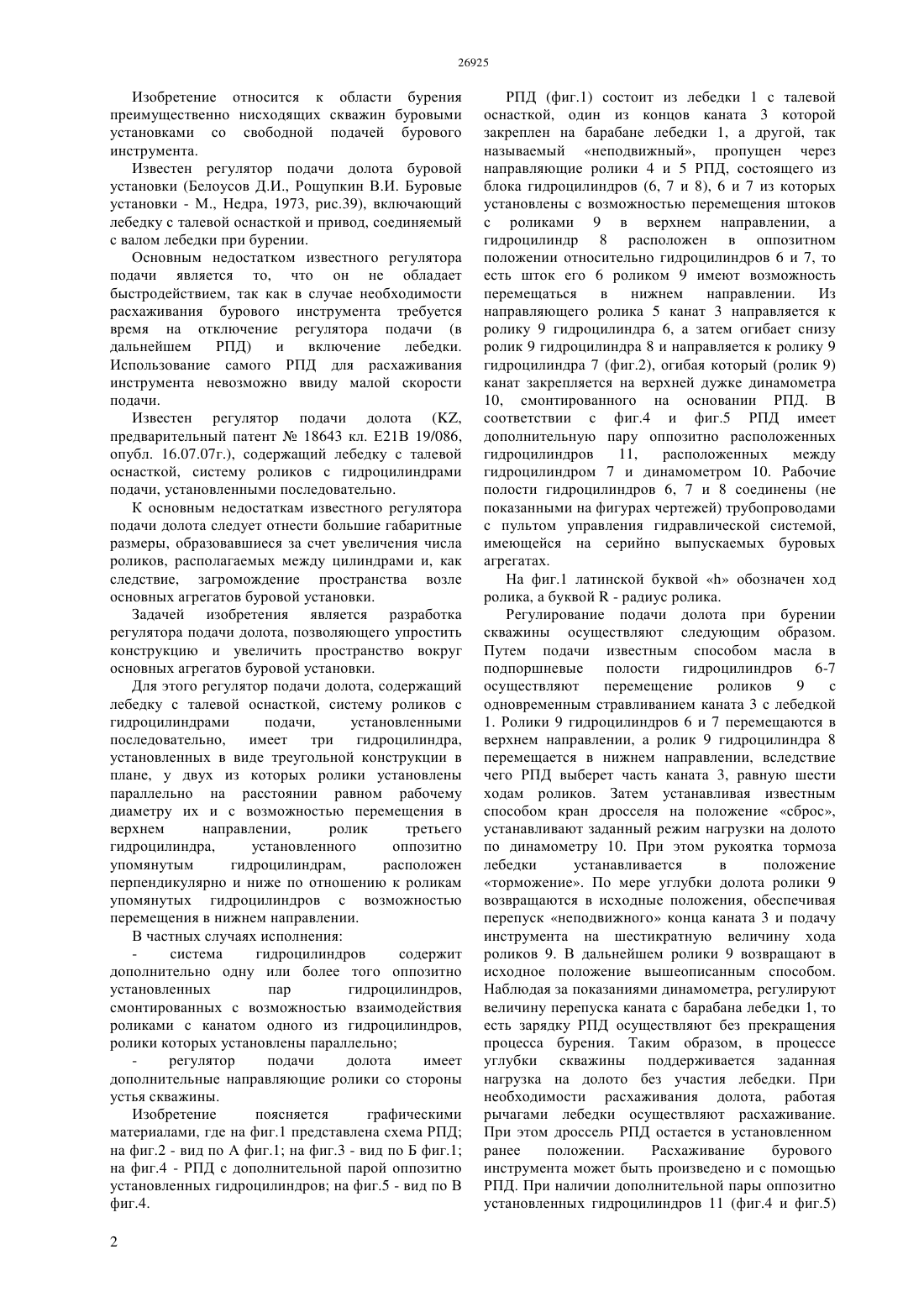

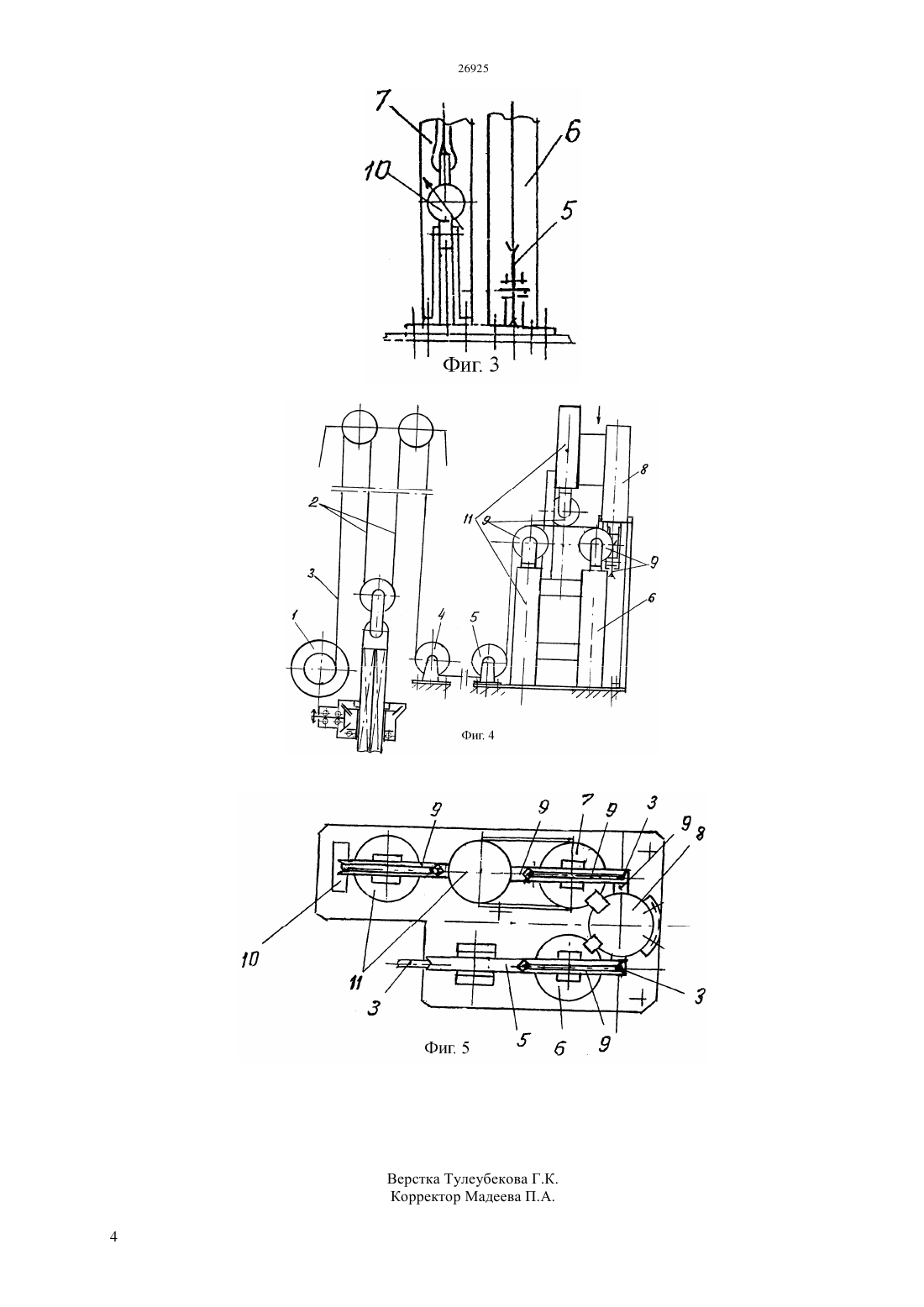

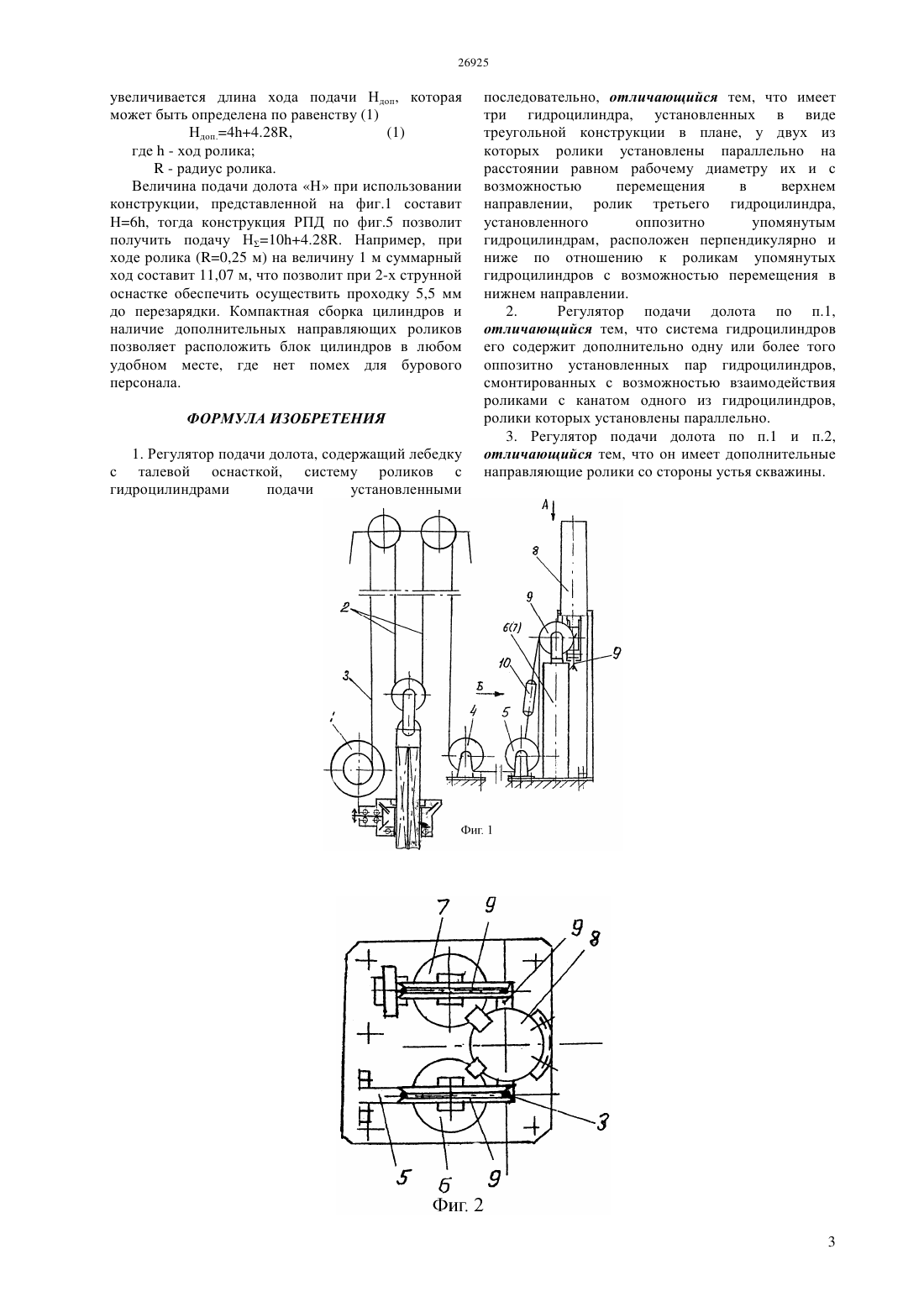

(51) 21 19/08 (2006.01) 21 19/086 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ заграможденности пространства вокруг основных агрегатов буровой установки. Для этого регулятор подачи долота, содержащий лебедку с талевой оснасткой, систему роликов с гидроцилиндрами подачи,установленными последовательно имеет три гидроцилиндра,установленных в виде треугольной конструкции в плане, у двух из которых ролики установлены параллельно на расстоянии равном рабочему диаметру их и с возможностью перемещения в верхнем направлении,ролик третьего гидроцилиндра,установленного оппозитно упомянутым гидроцилиндрам,расположен перпендикулярно и ниже по отношению к роликам упомянутых гидроцилиндров с возможностью перемещения в нижнем направлении.(72) Сушко Сергей Михайлович Бегун Анатолий Данилович Повелицын Владимир Михайлович Латыпов Авис Самигуллинович Асанов Нуркелды Сатыбалдыулы(56) Предварительный патент РК 18643, кл.Е 21 В 19/086, опубл.16.07.07 г.(57) Изобретение относится к области бурения преимущественно нисходящих скважин буровыми установками со свободной подачей бурового инструмента. Технический результат изобретения - упрощение конструкции регулятора подачи долота и снижение Изобретение относится к области бурения преимущественно нисходящих скважин буровыми установками со свободной подачей бурового инструмента. Известен регулятор подачи долота буровой установки (Белоусов Д.И., Рощупкин В.И. Буровые установки - М., Недра, 1973, рис.39), включающий лебедку с талевой оснасткой и привод, соединяемый с валом лебедки при бурении. Основным недостатком известного регулятора подачи является то, что он не обладает быстродействием, так как в случае необходимости расхаживания бурового инструмента требуется время на отключение регулятора подачи (в дальнейшем РПД) и включение лебедки. Использование самого РПД для расхаживания инструмента невозможно ввиду малой скорости подачи. Известен регулятор подачи долота (,предварительный патент 18643 кл. Е 21 В 19/086,опубл. 16.07.07 г.), содержащий лебедку с талевой оснасткой, систему роликов с гидроцилиндрами подачи, установленными последовательно. К основным недостаткам известного регулятора подачи долота следует отнести большие габаритные размеры, образовавшиеся за счет увеличения числа роликов, располагаемых между цилиндрами и, как следствие, загромождение пространства возле основных агрегатов буровой установки. Задачей изобретения является разработка регулятора подачи долота, позволяющего упростить конструкцию и увеличить пространство вокруг основных агрегатов буровой установки. Для этого регулятор подачи долота, содержащий лебедку с талевой оснасткой, систему роликов с гидроцилиндрами подачи,установленными последовательно, имеет три гидроцилиндра,установленных в виде треугольной конструкции в плане, у двух из которых ролики установлены параллельно на расстоянии равном рабочему диаметру их и с возможностью перемещения в верхнем направлении,ролик третьего гидроцилиндра,установленного оппозитно упомянутым гидроцилиндрам,расположен перпендикулярно и ниже по отношению к роликам упомянутых гидроцилиндров с возможностью перемещения в нижнем направлении. В частных случаях исполнения система гидроцилиндров содержит дополнительно одну или более того оппозитно установленных пар гидроцилиндров,смонтированных с возможностью взаимодействия роликами с канатом одного из гидроцилиндров,ролики которых установлены параллельно регулятор подачи долота имеет дополнительные направляющие ролики со стороны устья скважины. Изобретение поясняется графическими материалами, где на фиг.1 представлена схема РПД на фиг.2 - вид по А фиг.1 на фиг.3 - вид по Б фиг.1 на фиг.4 - РПД с дополнительной парой оппозитно установленных гидроцилиндров на фиг.5 - вид по В фиг.4. 2 РПД (фиг.1) состоит из лебедки 1 с талевой оснасткой, один из концов каната 3 которой закреплен на барабане лебедки 1, а другой, так называемый неподвижный, пропущен через направляющие ролики 4 и 5 РПД, состоящего из блока гидроцилиндров (6, 7 и 8), 6 и 7 из которых установлены с возможностью перемещения штоков с роликами 9 в верхнем направлении, а гидроцилиндр 8 расположен в оппозитном положении относительно гидроцилиндров 6 и 7, то есть шток его 6 роликом 9 имеют возможность перемещаться в нижнем направлении. Из направляющего ролика 5 канат 3 направляется к ролику 9 гидроцилиндра 6, а затем огибает снизу ролик 9 гидроцилиндра 8 и направляется к ролику 9 гидроцилиндра 7 (фиг.2), огибая который (ролик 9) канат закрепляется на верхней дужке динамометра 10, смонтированного на основании РПД. В соответствии с фиг.4 и фиг.5 РПД имеет дополнительную пару оппозитно расположенных гидроцилиндров 11,расположенных между гидроцилиндром 7 и динамометром 10. Рабочие полости гидроцилиндров 6, 7 и 8 соединены (не показанными на фигурах чертежей) трубопроводами с пультом управления гидравлической системой,имеющейся на серийно выпускаемых буровых агрегатах. На фиг.1 латинской буквойобозначен ход ролика, а буквой- радиус ролика. Регулирование подачи долота при бурении скважины осуществляют следующим образом. Путем подачи известным способом масла в подпоршневые полости гидроцилиндров 6-7 осуществляют перемещение роликов 9 с одновременным стравливанием каната 3 с лебедкой 1. Ролики 9 гидроцилиндров 6 и 7 перемещаются в верхнем направлении, а ролик 9 гидроцилиндра 8 перемещается в нижнем направлении, вследствие чего РПД выберет часть каната 3, равную шести ходам роликов. Затем устанавливая известным способом кран дросселя на положение сброс,устанавливают заданный режим нагрузки на долото по динамометру 10. При этом рукоятка тормоза лебедки устанавливается в положение торможение. По мере углубки долота ролики 9 возвращаются в исходные положения, обеспечивая перепуск неподвижного конца каната 3 и подачу инструмента на шестикратную величину хода роликов 9. В дальнейшем ролики 9 возвращают в исходное положение вышеописанным способом. Наблюдая за показаниями динамометра, регулируют величину перепуска каната с барабана лебедки 1, то есть зарядку РПД осуществляют без прекращения процесса бурения. Таким образом, в процессе углубки скважины поддерживается заданная нагрузка на долото без участия лебедки. При необходимости расхаживания долота, работая рычагами лебедки осуществляют расхаживание. При этом дроссель РПД остается в установленном ранее положении. Расхаживание бурового инструмента может быть произведено и с помощью РПД. При наличии дополнительной пары оппозитно установленных гидроцилиндров 11 (фиг.4 и фиг.5) увеличивается длина хода подачи Ндоп, которая может быть определена по равенству (1) Ндоп.44.28,(1) где- ход ролика- радиус ролика. Величина подачи долота Н при использовании конструкции, представленной на фиг.1 составит Н 6, тогда конструкция РПД по фиг.5 позволит получить подачу Н 104.28. Например, при ходе ролика (0,25 м) на величину 1 м суммарный ход составит 11,07 м, что позволит при 2-х струнной оснастке обеспечить осуществить проходку 5,5 мм до перезарядки. Компактная сборка цилиндров и наличие дополнительных направляющих роликов позволяет расположить блок цилиндров в любом удобном месте, где нет помех для бурового персонала. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Регулятор подачи долота, содержащий лебедку с талевой оснасткой, систему роликов с гидроцилиндрами подачи установленными последовательно, отличающийся тем, что имеет три гидроцилиндра, установленных в виде треугольной конструкции в плане, у двух из которых ролики установлены параллельно на расстоянии равном рабочему диаметру их и с возможностью перемещения в верхнем направлении, ролик третьего гидроцилиндра,установленного оппозитно упомянутым гидроцилиндрам, расположен перпендикулярно и ниже по отношению к роликам упомянутых гидроцилиндров с возможностью перемещения в нижнем направлении. 2. Регулятор подачи долота по п.1,отличающийся тем, что система гидроцилиндров его содержит дополнительно одну или более того оппозитно установленных пар гидроцилиндров,смонтированных с возможностью взаимодействия роликами с канатом одного из гидроцилиндров,ролики которых установлены параллельно. 3. Регулятор подачи долота по п.1 и п.2,отличающийся тем, что он имеет дополнительные направляющие ролики со стороны устья скважины.
