Подземный контейнер по сбору и вывозу твердых бытовых отходов

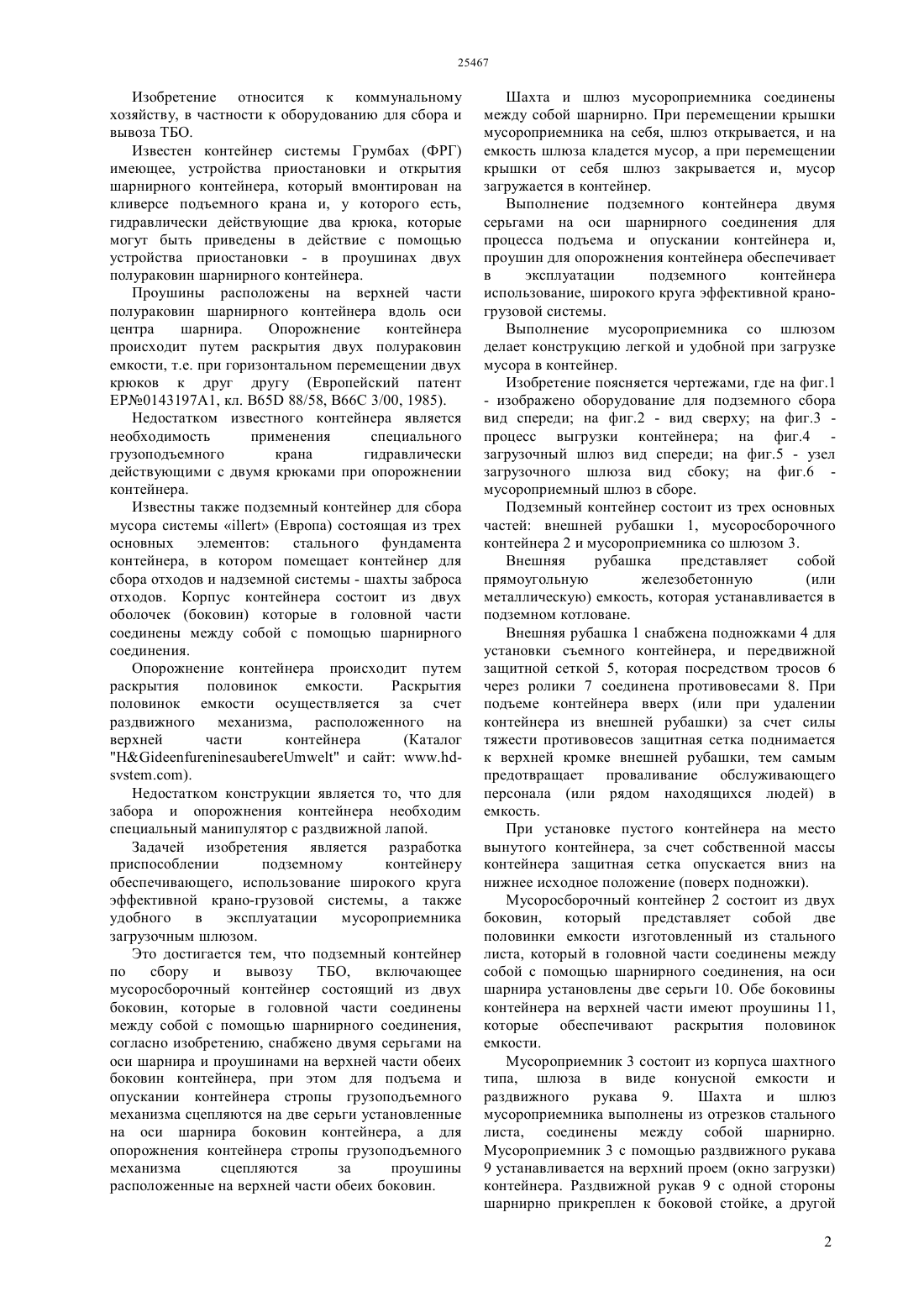

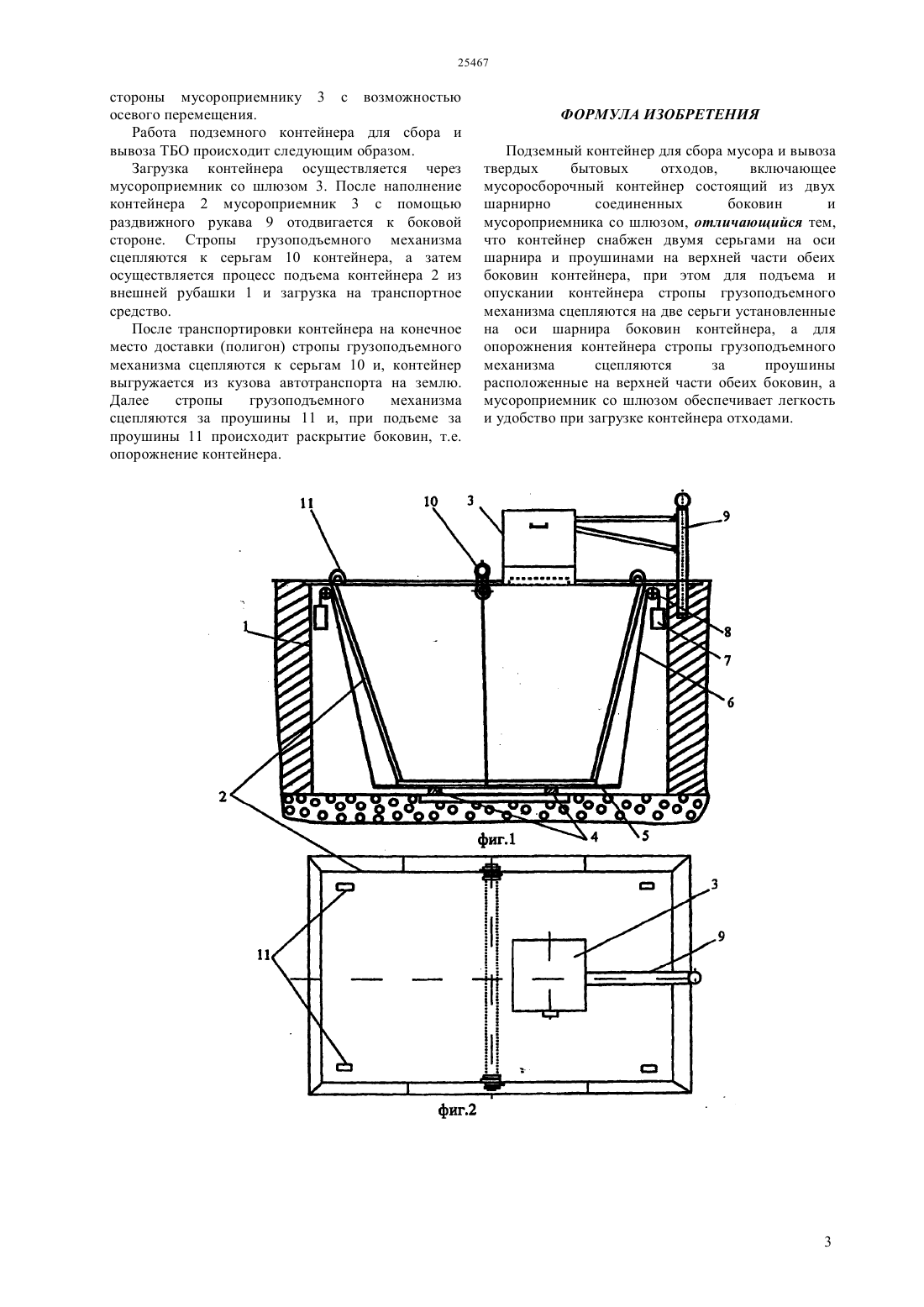

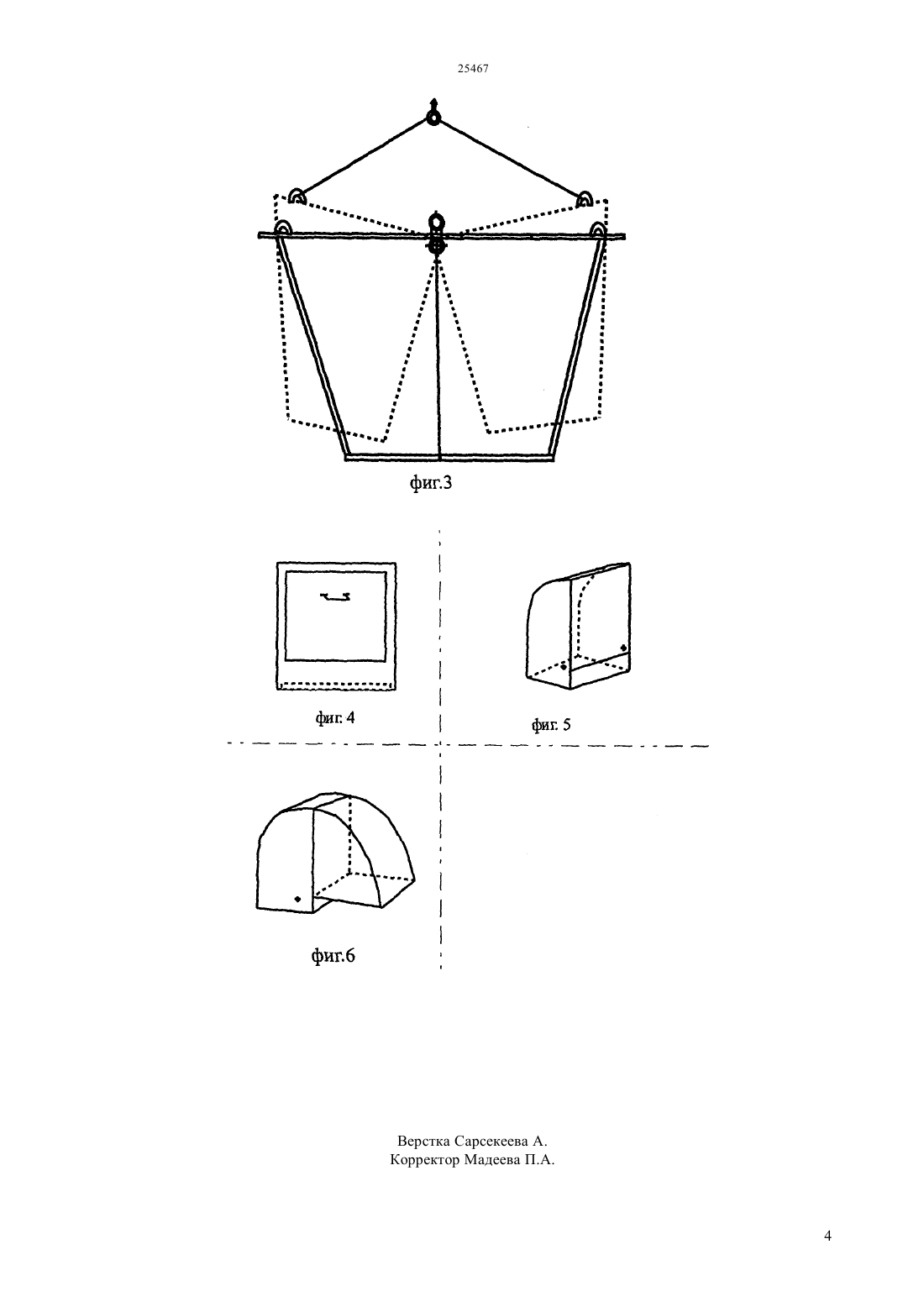

(51) 65 88/00 (2010.01) 65 88/22 (2010.01) 65 88/26 (2010.01) 65 88/76 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Это достигается тем, что подземный контейнер по сбору и вывозу ТБО,включающее мусоросборочный контейнер состоящий из двух боковин, которые в головной части соединены между собой с помощью шарнирного соединения,согласно изобретению, снабжено двумя серьгами на оси шарнира и проушинами на верхней части обеих боковин контейнера, при этом для подъема и опускании контейнера стропы грузоподъемного механизма сцепляются на две серьги установленные на оси шарнира боковин контейнера, а для опорожнения контейнера стропы грузоподъемного механизма сцепляются за проушины расположенные на верхней части обеих боковин. Шахта и шлюз мусороприемника соединены между собой шарнирно. При перемещении крышки мусороприемника на себя, шлюз открывается, и на емкость шлюза кладется мусор, а при перемещении крышки от себя шлюз закрывается и, мусор загружается в контейнер.(76) Мусабаев Ибрайхан Мусабаевич Ногаев Шайхыслам Ногаевич(56) Европейский патент ЕР 0143197 А 1, кл. 65 88/58, 66 3/00,1985(54) ПОДЗЕМНЫЙ КОНТЕЙНЕР ПО СБОРУ И ВЫВОЗУ ТВЕРДЫХ БЫТОВЫХ ОТХОДОВ(57) Изобретение относится к коммунальному хозяйству, в частности к оборудованию для сбора и вывоза твердых бытовых отходов (далее - ТБО). Техническим результатом является возможности применение для процесса подъема и опускании контейнера две серьги установленные на оси шарнира боковин контейнера, а для опорожнения контейнера использование проушин расположенные на верхней части обеих боковин корпуса контейнера. Для удобства загрузки подземный контейнер снабжен мусороприемником состоящий из шахты и шлюза. Изобретение относится к коммунальному хозяйству, в частности к оборудованию для сбора и вывоза ТБО. Известен контейнер системы Грумбах (ФРГ) имеющее, устройства приостановки и открытия шарнирного контейнера, который вмонтирован на кливерсе подъемного крана и, у которого есть,гидравлически действующие два крюка, которые могут быть приведены в действие с помощью устройства приостановки - в проушинах двух полураковин шарнирного контейнера. Проушины расположены на верхней части полураковин шарнирного контейнера вдоль оси центра шарнира. Опорожнение контейнера происходит путем раскрытия двух полураковин емкости, т.е. при горизонтальном перемещении двух крюков к друг другу (Европейский патент ЕР 0143197 А 1, кл. В 65 88/58, В 66 С 3/00, 1985). Недостатком известного контейнера является необходимость применения специального грузоподъемного крана гидравлически действующими с двумя крюками при опорожнении контейнера. Известны также подземный контейнер для сбора мусора системы(Европа) состоящая из трех основных элементов стального фундамента контейнера, в котором помещает контейнер для сбора отходов и надземной системы - шахты заброса отходов. Корпус контейнера состоит из двух оболочек (боковин) которые в головной части соединены между собой с помощью шарнирного соединения. Опорожнение контейнера происходит путем раскрытия половинок емкости. Раскрытия половинок емкости осуществляется за счет раздвижного механизма, расположенного на верхней части контейнера(Каталоги сайт ). Недостатком конструкции является то, что для забора и опорожнения контейнера необходим специальный манипулятор с раздвижной лапой. Задачей изобретения является разработка приспособлении подземному контейнеру обеспечивающего, использование широкого круга эффективной крано-грузовой системы, а также удобного в эксплуатации мусороприемника загрузочным шлюзом. Это достигается тем, что подземный контейнер по сбору и вывозу ТБО,включающее мусоросборочный контейнер состоящий из двух боковин, которые в головной части соединены между собой с помощью шарнирного соединения,согласно изобретению, снабжено двумя серьгами на оси шарнира и проушинами на верхней части обеих боковин контейнера, при этом для подъема и опускании контейнера стропы грузоподъемного механизма сцепляются на две серьги установленные на оси шарнира боковин контейнера, а для опорожнения контейнера стропы грузоподъемного механизма сцепляются за проушины расположенные на верхней части обеих боковин. Шахта и шлюз мусороприемника соединены между собой шарнирно. При перемещении крышки мусороприемника на себя, шлюз открывается, и на емкость шлюза кладется мусор, а при перемещении крышки от себя шлюз закрывается и, мусор загружается в контейнер. Выполнение подземного контейнера двумя серьгами на оси шарнирного соединения для процесса подъема и опускании контейнера и,проушин для опорожнения контейнера обеспечивает в эксплуатации подземного контейнера использование, широкого круга эффективной краногрузовой системы. Выполнение мусороприемника со шлюзом делает конструкцию легкой и удобной при загрузке мусора в контейнер. Изобретение поясняется чертежами, где на фиг.1- изображено оборудование для подземного сбора вид спереди на фиг.2 - вид сверху на фиг.3 процесс выгрузки контейнера на фиг.4 загрузочный шлюз вид спереди на фиг.5 - узел загрузочного шлюза вид сбоку на фиг.6 мусороприемный шлюз в сборе. Подземный контейнер состоит из трех основных частей внешней рубашки 1, мусоросборочного контейнера 2 и мусороприемника со шлюзом 3. Внешняя рубашка представляет собой прямоугольную железобетонную(или металлическую) емкость, которая устанавливается в подземном котловане. Внешняя рубашка 1 снабжена подножками 4 для установки съемного контейнера, и передвижной защитной сеткой 5, которая посредством тросов 6 через ролики 7 соединена противовесами 8. При подъеме контейнера вверх (или при удалении контейнера из внешней рубашки) за счет силы тяжести противовесов защитная сетка поднимается к верхней кромке внешней рубашки, тем самым предотвращает проваливание обслуживающего персонала (или рядом находящихся людей) в емкость. При установке пустого контейнера на место вынутого контейнера, за счет собственной массы контейнера защитная сетка опускается вниз на нижнее исходное положение (поверх подножки). Мусоросборочный контейнер 2 состоит из двух боковин, который представляет собой две половинки емкости изготовленный из стального листа, который в головной части соединены между собой с помощью шарнирного соединения, на оси шарнира установлены две серьги 10. Обе боковины контейнера на верхней части имеют проушины 11,которые обеспечивают раскрытия половинок емкости. Мусороприемник 3 состоит из корпуса шахтного типа, шлюза в виде конусной емкости и раздвижного рукава 9. Шахта и шлюз мусороприемника выполнены из отрезков стального листа, соединены между собой шарнирно. Мусороприемник 3 с помощью раздвижного рукава 9 устанавливается на верхний проем (окно загрузки) контейнера. Раздвижной рукав 9 с одной стороны шарнирно прикреплен к боковой стойке, а другой 2 стороны мусороприемнику 3 с возможностью осевого перемещения. Работа подземного контейнера для сбора и вывоза ТБО происходит следующим образом. Загрузка контейнера осуществляется через мусороприемник со шлюзом 3. После наполнение контейнера 2 мусороприемник 3 с помощью раздвижного рукава 9 отодвигается к боковой стороне. Стропы грузоподъемного механизма сцепляются к серьгам 10 контейнера, а затем осуществляется процесс подъема контейнера 2 из внешней рубашки 1 и загрузка на транспортное средство. После транспортировки контейнера на конечное место доставки (полигон) стропы грузоподъемного механизма сцепляются к серьгам 10 и, контейнер выгружается из кузова автотранспорта на землю. Далее стропы грузоподъемного механизма сцепляются за проушины 11 и, при подъеме за проушины 11 происходит раскрытие боковин, т.е. опорожнение контейнера. ФОРМУЛА ИЗОБРЕТЕНИЯ Подземный контейнер для сбора мусора и вывоза твердых бытовых отходов,включающее мусоросборочный контейнер состоящий из двух шарнирно соединенных боковин и мусороприемника со шлюзом, отличающийся тем,что контейнер снабжен двумя серьгами на оси шарнира и проушинами на верхней части обеих боковин контейнера, при этом для подъема и опускании контейнера стропы грузоподъемного механизма сцепляются на две серьги установленные на оси шарнира боковин контейнера, а для опорожнения контейнера стропы грузоподъемного механизма сцепляются за проушины расположенные на верхней части обеих боковин, а мусороприемник со шлюзом обеспечивает легкость и удобство при загрузке контейнера отходами.
