Устройство для отопления “Данус – жылы”

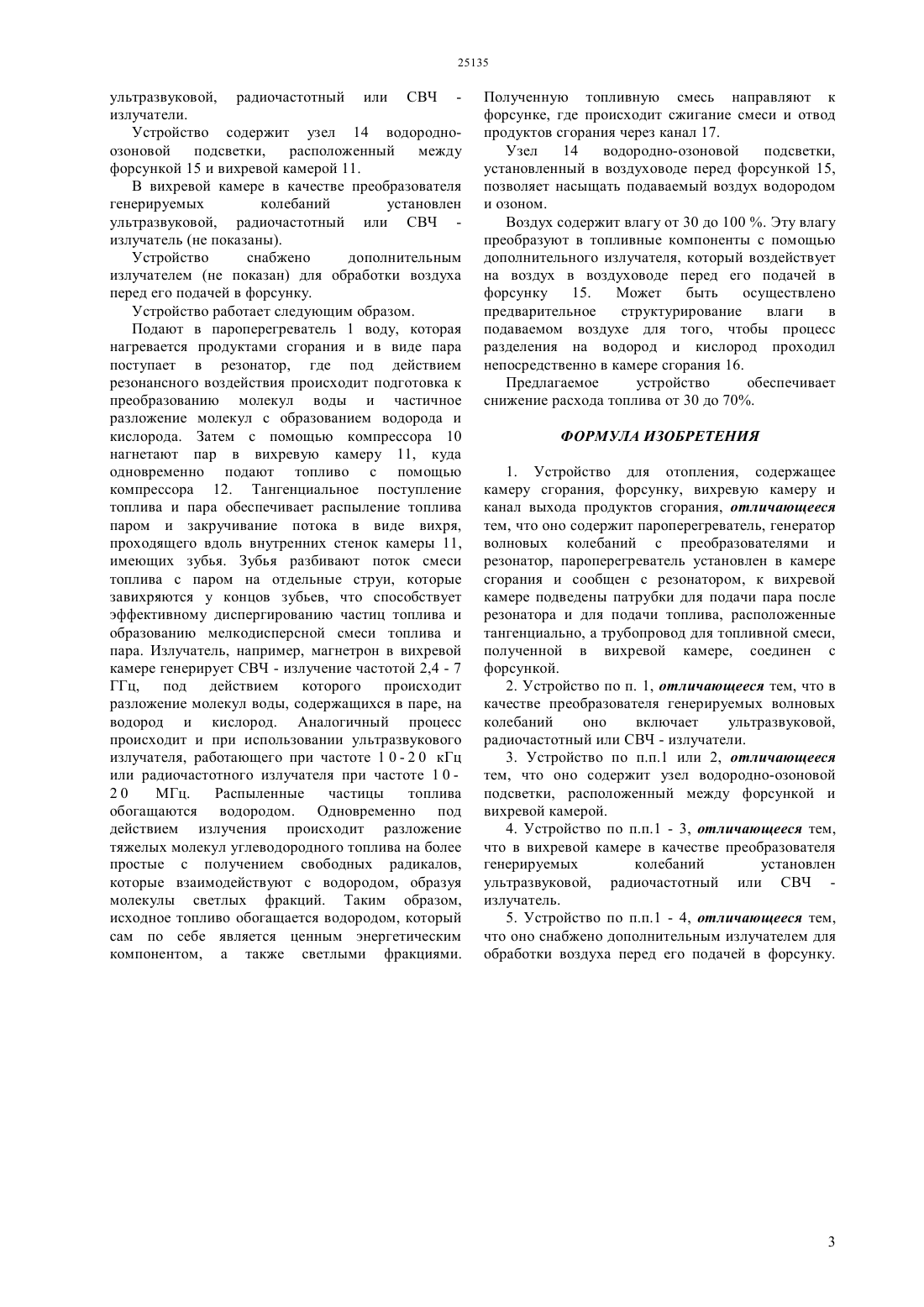

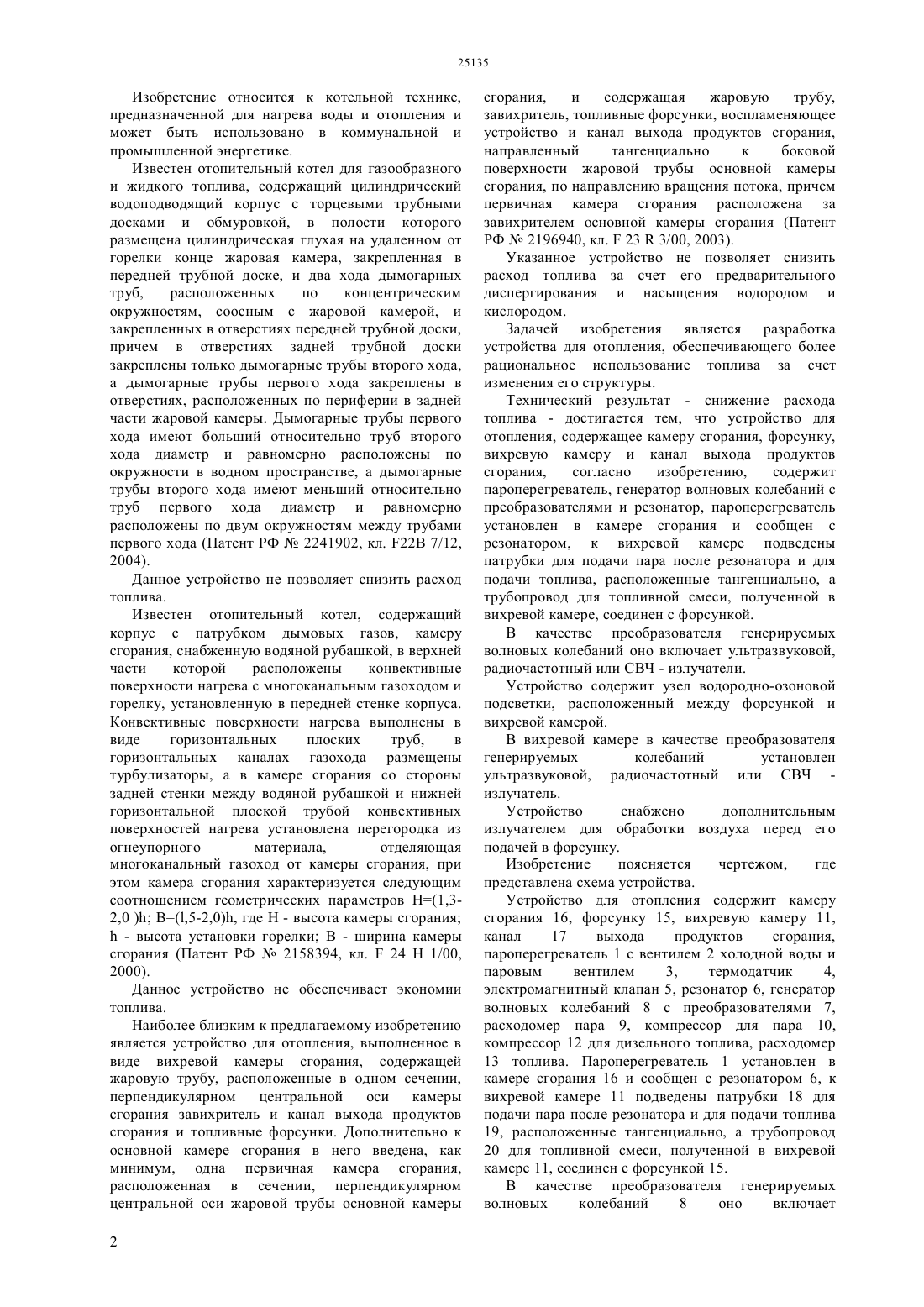

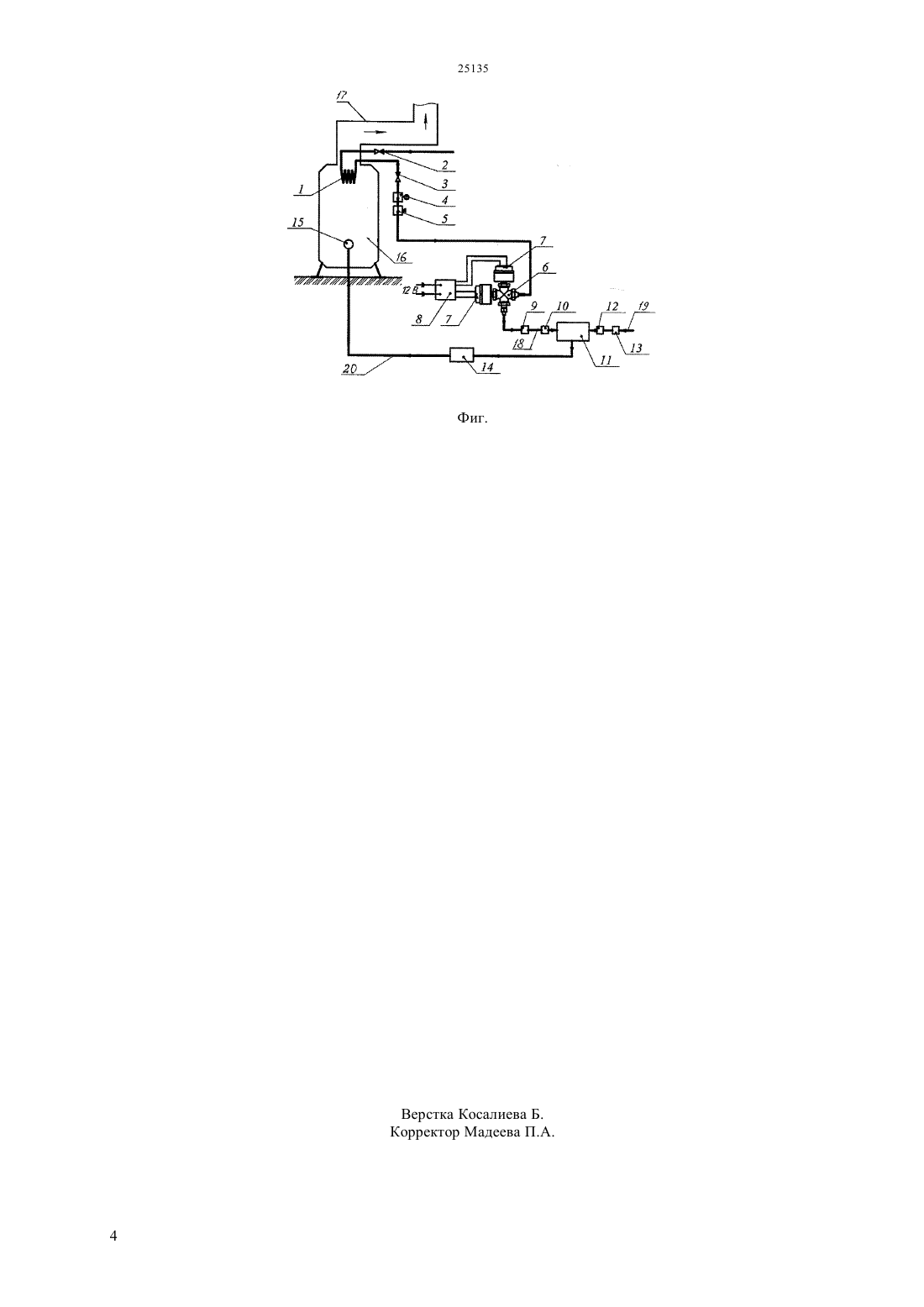

(51) 22 7/12 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ установлен в камере сгорания и сообщен с резонатором, к вихревой камере подведены патрубки для подачи пара после резонатора и для подачи топлива, расположенные тангенциально, а трубопровод для топливной смеси, полученной в вихревой камере, соединен с форсункой. В качестве преобразователя генерируемых волновых колебаний оно включает ультразвуковой,радиочастотный или СВЧ - излучатели. Устройство содержит узел водородно-озоновой подсветки, расположенный между форсункой и вихревой камерой. В вихревой камере в качестве преобразователя генерируемых колебаний установлен ультразвуковой, радиочастотный или СВЧ излучатель. Устройство снабжено дополнительным излучателем для обработки воздуха перед его подачей в форсунку.(76) Нусупбекова Дина Акаевна Нурмамбетов Куаныш Эмилевич Нурмамбетова Дамиля Эмилевна(54) УСТРОЙСТВО ДЛЯ ОТОПЛЕНИЯ ДАНУС - ЖЫЛЫ(57) Изобретение относится к котельной технике,предназначенной для нагрева воды и отопления и может быть использовано в коммунальной и промышленной энергетике. Технический результат - снижение расхода топлива - достигается тем, что устройство для отопления, содержащее камеру сгорания, форсунку,вихревую камеру и канал выхода продуктов сгорания,согласно изобретению,содержит пароперегреватель, генератор волновых колебаний с преобразователями и резонатор, пароперегреватель Изобретение относится к котельной технике,предназначенной для нагрева воды и отопления и может быть использовано в коммунальной и промышленной энергетике. Известен отопительный котел для газообразного и жидкого топлива, содержащий цилиндрический водоподводящий корпус с торцевыми трубными досками и обмуровкой, в полости которого размещена цилиндрическая глухая на удаленном от горелки конце жаровая камера, закрепленная в передней трубной доске, и два хода дымогарных труб,расположенных по концентрическим окружностям, соосным с жаровой камерой, и закрепленных в отверстиях передней трубной доски,причем в отверстиях задней трубной доски закреплены только дымогарные трубы второго хода,а дымогарные трубы первого хода закреплены в отверстиях, расположенных по периферии в задней части жаровой камеры. Дымогарные трубы первого хода имеют больший относительно труб второго хода диаметр и равномерно расположены по окружности в водном пространстве, а дымогарные трубы второго хода имеют меньший относительно труб первого хода диаметр и равномерно расположены по двум окружностям между трубами первого хода (Патент РФ 2241902, кл. 22 В 7/12,2004). Данное устройство не позволяет снизить расход топлива. Известен отопительный котел, содержащий корпус с патрубком дымовых газов, камеру сгорания, снабженную водяной рубашкой, в верхней части которой расположены конвективные поверхности нагрева с многоканальным газоходом и горелку, установленную в передней стенке корпуса. Конвективные поверхности нагрева выполнены в виде горизонтальных плоских труб,в горизонтальных каналах газохода размещены турбулизаторы, а в камере сгорания со стороны задней стенки между водяной рубашкой и нижней горизонтальной плоской трубой конвективных поверхностей нагрева установлена перегородка из огнеупорного материала,отделяющая многоканальный газоход от камеры сгорания, при этом камера сгорания характеризуется следующим соотношением геометрических параметров Н(1,32,0 ) (,5-2,0), где Н - высота камеры сгорания- высота установки горелки В - ширина камеры сгорания (Патент РФ 2158394, кл.24 Н 1/00,2000). Данное устройство не обеспечивает экономии топлива. Наиболее близким к предлагаемому изобретению является устройство для отопления, выполненное в виде вихревой камеры сгорания, содержащей жаровую трубу, расположенные в одном сечении,перпендикулярном центральной оси камеры сгорания завихритель и канал выхода продуктов сгорания и топливные форсунки. Дополнительно к основной камере сгорания в него введена, как минимум, одна первичная камера сгорания,расположенная в сечении, перпендикулярном центральной оси жаровой трубы основной камеры 2 сгорания,и содержащая жаровую трубу,завихритель, топливные форсунки, воспламеняющее устройство и канал выхода продуктов сгорания,направленный тангенциально к боковой поверхности жаровой трубы основной камеры сгорания, по направлению вращения потока, причем первичная камера сгорания расположена за завихрителем основной камеры сгорания (Патент РФ 2196940, кл.233/00, 2003). Указанное устройство не позволяет снизить расход топлива за счет его предварительного диспергирования и насыщения водородом и кислородом. Задачей изобретения является разработка устройства для отопления, обеспечивающего более рациональное использование топлива за счет изменения его структуры. Технический результат - снижение расхода топлива - достигается тем, что устройство для отопления, содержащее камеру сгорания, форсунку,вихревую камеру и канал выхода продуктов сгорания,согласно изобретению,содержит пароперегреватель, генератор волновых колебаний с преобразователями и резонатор, пароперегреватель установлен в камере сгорания и сообщен с резонатором, к вихревой камере подведены патрубки для подачи пара после резонатора и для подачи топлива, расположенные тангенциально, а трубопровод для топливной смеси, полученной в вихревой камере, соединен с форсункой. В качестве преобразователя генерируемых волновых колебаний оно включает ультразвуковой,радиочастотныйили СВЧ - излучатели. Устройство содержит узел водородно-озоновой подсветки, расположенный между форсункой и вихревой камерой. В вихревой камере в качестве преобразователя генерируемых колебаний установлен ультразвуковой, радиочастотный или СВЧ излучатель. Устройство снабжено дополнительным излучателем для обработки воздуха перед его подачей в форсунку. Изобретение поясняется чертежом,где представлена схема устройства. Устройство для отопления содержит камеру сгорания 16, форсунку 15, вихревую камеру 11,канал 17 выхода продуктов сгорания,пароперегреватель 1 с вентилем 2 холодной воды и паровым вентилем 3,термодатчик 4,электромагнитный клапан 5, резонатор 6, генератор волновых колебаний 8 с преобразователями 7,расходомер пара 9, компрессор для пара 10,компрессор 12 для дизельного топлива, расходомер 13 топлива. Пароперегреватель 1 установлен в камере сгорания 16 и сообщен с резонатором 6, к вихревой камере 11 подведены патрубки 18 для подачи пара после резонатора и для подачи топлива 19, расположенные тангенциально, а трубопровод 20 для топливной смеси, полученной в вихревой камере 11, соединен с форсункой 15. В качестве преобразователя генерируемых волновых колебаний 8 оно включает ультразвуковой, радиочастотный или СВЧ излучатели. Устройство содержит узел 14 водородноозоновой подсветки,расположенный между форсункой 15 и вихревой камерой 11. В вихревой камере в качестве преобразователя генерируемых колебаний установлен ультразвуковой, радиочастотный или СВЧ излучатель (не показаны). Устройство снабжено дополнительным излучателем (не показан) для обработки воздуха перед его подачей в форсунку. Устройство работает следующим образом. Подают в пароперегреватель 1 воду, которая нагревается продуктами сгорания и в виде пара поступает в резонатор, где под действием резонансного воздействия происходит подготовка к преобразованию молекул воды и частичное разложение молекул с образованием водорода и кислорода. Затем с помощью компрессора 10 нагнетают пар в вихревую камеру 11, куда одновременно подают топливо с помощью компрессора 12. Тангенциальное поступление топлива и пара обеспечивает распыление топлива паром и закручивание потока в виде вихря,проходящего вдоль внутренних стенок камеры 11,имеющих зубья. Зубья разбивают поток смеси топлива с паром на отдельные струи, которые завихряются у концов зубьев, что способствует эффективному диспергированию частиц топлива и образованию мелкодисперсной смеси топлива и пара. Излучатель, например, магнетрон в вихревой камере генерирует СВЧ - излучение частотой 2,4 - 7 ГГц, под действием которого происходит разложение молекул воды, содержащихся в паре, на водород и кислород. Аналогичный процесс происходит и при использовании ультразвукового излучателя, работающего при частоте 1 0 - 2 0 кГц или радиочастотного излучателя при частоте 1 0 20 МГц. Распыленные частицы топлива обогащаются водородом. Одновременно под действием излучения происходит разложение тяжелых молекул углеводородного топлива на более простые с получением свободных радикалов,которые взаимодействуют с водородом, образуя молекулы светлых фракций. Таким образом,исходное топливо обогащается водородом, который сам по себе является ценным энергетическим компонентом, а также светлыми фракциями. Полученную топливную смесь направляют к форсунке, где происходит сжигание смеси и отвод продуктов сгорания через канал 17. Узел 14 водородно-озоновой подсветки,установленный в воздуховоде перед форсункой 15,позволяет насыщать подаваемый воздух водородом и озоном. Воздух содержит влагу от 30 до 100 . Эту влагу преобразуют в топливные компоненты с помощью дополнительного излучателя, который воздействует на воздух в воздуховоде перед его подачей в форсунку 15. Может быть осуществлено предварительное структурирование влаги в подаваемом воздухе для того, чтобы процесс разделения на водород и кислород проходил непосредственно в камере сгорания 16. Предлагаемое устройство обеспечивает снижение расхода топлива от 30 до 70. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для отопления, содержащее камеру сгорания, форсунку, вихревую камеру и канал выхода продуктов сгорания, отличающееся тем, что оно содержит пароперегреватель, генератор волновых колебаний с преобразователями и резонатор, пароперегреватель установлен в камере сгорания и сообщен с резонатором, к вихревой камере подведены патрубки для подачи пара после резонатора и для подачи топлива, расположенные тангенциально, а трубопровод для топливной смеси,полученной в вихревой камере, соединен с форсункой. 2. Устройство по п. 1, отличающееся тем, что в качестве преобразователя генерируемых волновых колебаний оно включает ультразвуковой,радиочастотный или СВЧ - излучатели. 3. Устройство по п.п.1 или 2, отличающееся тем, что оно содержит узел водородно-озоновой подсветки, расположенный между форсункой и вихревой камерой. 4. Устройство по п.п.1 - 3, отличающееся тем,что в вихревой камере в качестве преобразователя генерируемых колебаний установлен ультразвуковой, радиочастотный или СВЧ излучатель. 5. Устройство по п.п.1 - 4, отличающееся тем,что оно снабжено дополнительным излучателем для обработки воздуха перед его подачей в форсунку.
