Установка для очистки сточных вод

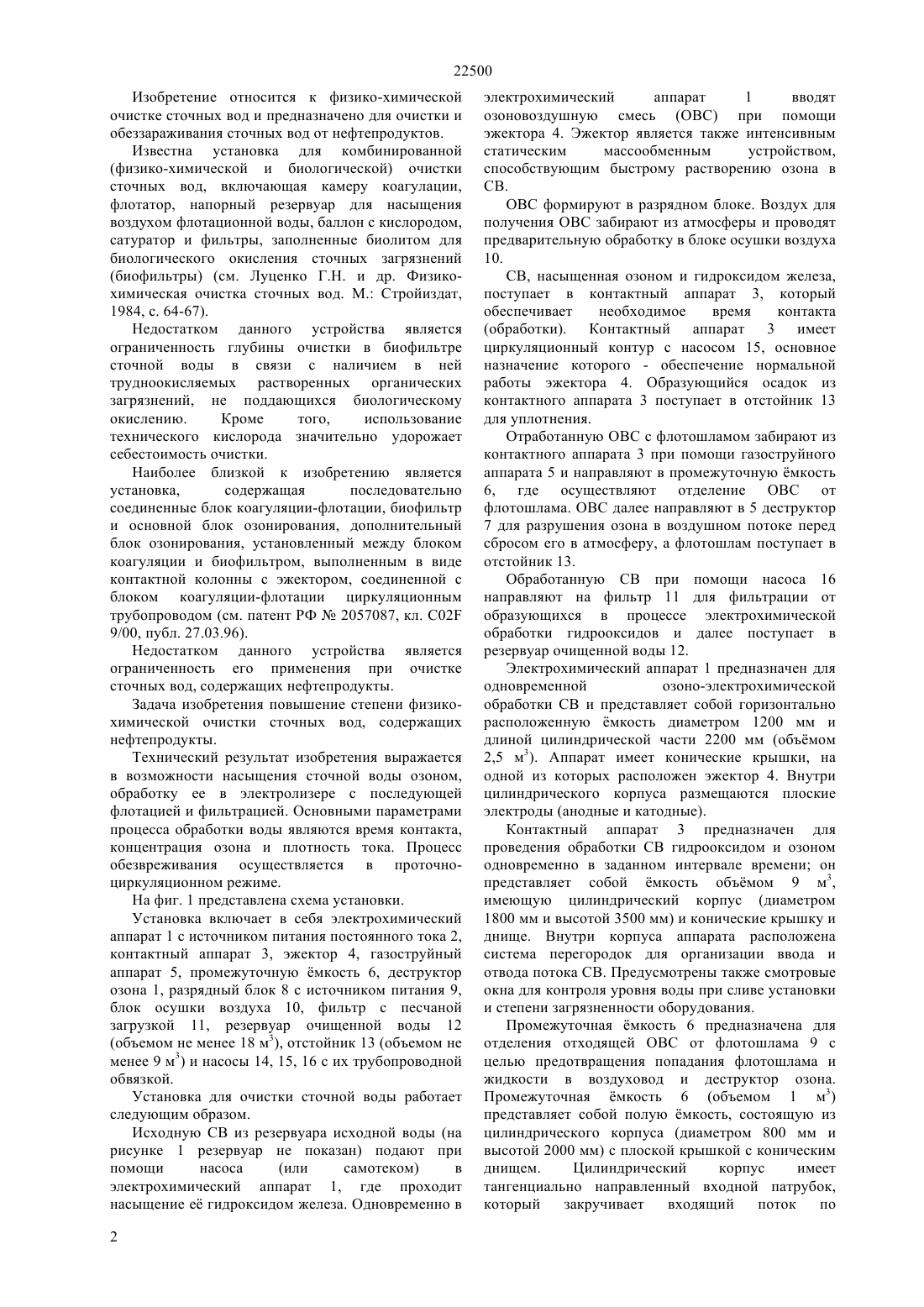

(51) 02 9/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения повышение степени физикохимической очистки сточных вод, содержащих нефтепродукты. Технический результат изобретения выражается в возможности насыщения сточной воды озоном,обработку ее в электролизере с последующей флотацией и фильтрацией. Основными параметрами процесса обработки воды являются время контакта,концентрация озона и плотность тока. Процесс обезвреживания осуществляется в проточноциркуляционном режиме.(72) Бахтаев Шабден Абуович Шарипова Сара Аубакировна Абдрешова Самал Бексултановна(54) УСТАНОВКА ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД(57) Изобретение относится к физико-химической очистке сточных вод и предназначено для очистки и обеззараживания сточных вод от нефтепродуктов. 22500 Изобретение относится к физико-химической очистке сточных вод и предназначено для очистки и обеззараживания сточных вод от нефтепродуктов. Известна установка для комбинированной(физико-химической и биологической) очистки сточных вод, включающая камеру коагулации,флотатор, напорный резервуар для насыщения воздухом флотационной воды, баллон с кислородом,сатуратор и фильтры, заполненные биолитом для биологического окисления сточных загрязнений(биофильтры) (см. Луценко Г.Н. и др. Физикохимическая очистка сточных вод. М. Стройиздат,1984, с. 64-67). Недостатком данного устройства является ограниченность глубины очистки в биофильтре сточной воды в связи с наличием в ней трудноокисляемых растворенных органических загрязнений, не поддающихся биологическому окислению. Кроме того,использование технического кислорода значительно удорожает себестоимость очистки. Наиболее близкой к изобретению является установка,содержащая последовательно соединенные блок коагуляции-флотации, биофильтр и основной блок озонирования, дополнительный блок озонирования, установленный между блоком коагуляции и биофильтром, выполненным в виде контактной колонны с эжектором, соединенной с блоком коагуляции-флотации циркуляционным трубопроводом (см. патент РФ 2057087, кл. С 02 9/00, публ. 27.03.96). Недостатком данного устройства является ограниченность его применения при очистке сточных вод, содержащих нефтепродукты. Задача изобретения повышение степени физикохимической очистки сточных вод, содержащих нефтепродукты. Технический результат изобретения выражается в возможности насыщения сточной воды озоном,обработку ее в электролизере с последующей флотацией и фильтрацией. Основными параметрами процесса обработки воды являются время контакта,концентрация озона и плотность тока. Процесс обезвреживания осуществляется в проточноциркуляционном режиме. На фиг. 1 представлена схема установки. Установка включает в себя электрохимический аппарат 1 с источником питания постоянного тока 2,контактный аппарат 3, эжектор 4, газоструйный аппарат 5, промежуточную мкость 6, деструктор озона 1, разрядный блок 8 с источником питания 9,блок осушки воздуха 10, фильтр с песчаной загрузкой 11, резервуар очищенной воды 12(объемом не менее 18 м 3), отстойник 13 (объемом не менее 9 м 3) и насосы 14, 15, 16 с их трубопроводной обвязкой. Установка для очистки сточной воды работает следующим образом. Исходную СВ из резервуара исходной воды (на рисунке 1 резервуар не показан) подают при помощи насоса(или самотеком) в электрохимический аппарат 1, где проходит насыщение е гидроксидом железа. Одновременно в 2 электрохимический аппарат 1 вводят озоновоздушную смесь (ОВС) при помощи эжектора 4. Эжектор является также интенсивным статическим массообменным устройством,способствующим быстрому растворению озона в СВ. ОВС формируют в разрядном блоке. Воздух для получения ОВС забирают из атмосферы и проводят предварительную обработку в блоке осушки воздуха 10. СВ, насыщенная озоном и гидроксидом железа,поступает в контактный аппарат 3, который обеспечивает необходимое время контакта(обработки). Контактный аппарат 3 имеет циркуляционный контур с насосом 15, основное назначение которого - обеспечение нормальной работы эжектора 4. Образующийся осадок из контактного аппарата 3 поступает в отстойник 13 для уплотнения. Отработанную ОВС с флотошламом забирают из контактного аппарата 3 при помощи газоструйного аппарата 5 и направляют в промежуточную мкость 6, где осуществляют отделение ОВС от флотошлама. ОВС далее направляют в 5 деструктор 7 для разрушения озона в воздушном потоке перед сбросом его в атмосферу, а флотошлам поступает в отстойник 13. Обработанную СВ при помощи насоса 16 направляют на фильтр 11 для фильтрации от образующихся в процессе электрохимической обработки гидрооксидов и далее поступает в резервуар очищенной воды 12. Электрохимический аппарат 1 предназначен для одновременной озоно-электрохимической обработки СВ и представляет собой горизонтально расположенную мкость диаметром 1200 мм и длиной цилиндрической части 2200 мм (объмом 2,5 м 3). Аппарат имеет конические крышки, на одной из которых расположен эжектор 4. Внутри цилиндрического корпуса размещаются плоские электроды (анодные и катодные). Контактный аппарат 3 предназначен для проведения обработки СВ гидрооксидом и озоном одновременно в заданном интервале времени он представляет собой мкость объмом 9 м 3,имеющую цилиндрический корпус (диаметром 1800 мм и высотой 3500 мм) и конические крышку и днище. Внутри корпуса аппарата расположена система перегородок для организации ввода и отвода потока СВ. Предусмотрены также смотровые окна для контроля уровня воды при сливе установки и степени загрязненности оборудования. Промежуточная мкость 6 предназначена для отделения отходящей ОВС от флотошлама 9 с целью предотвращения попадания флотошлама и жидкости в воздуховод и деструктор озона. Промежуточная мкость 6 (объемом 1 м 3) представляет собой полую мкость, состоящую из цилиндрического корпуса (диаметром 800 мм и высотой 2000 мм) с плоской крышкой с коническим днищем. Цилиндрический корпус имеет тангенциально направленный входной патрубок,который закручивает входящий поток по 22500 внутренней стенке корпуса и тем самым отделяет аппарата и устройство для размещения загрузки его от жидкости и флотошлама.(кварц). Деструктор 7 (ДОК-80) предназначен для Генератор озона 8 с источником питания 9 разрушения озона в воздушном потоке перед предназначен для получения озона заданной сбросом его в атмосферу. Деструктор представляет производительности. Генератор озона может собой мкость (объмом 0,25 м 3), состоящую из состоять из одного или нескольких разрядных цилиндрического корпуса (диаметром 500 мм и блоков,которые представляют собой высотой 1200 мм) с коническими крышкой и цилиндрический кожух (диаметром 340 мм и днищем. К днищу аппарата приварен стакан для высотой 800 мм) с цилиндрической крышкой и размещения нагревательного элемента, В нижней коническим днищем. Внутри кожуха размещаются части корпуса имеется опорная сетка, на которой трубные рештки с трубами, внутри которых размещен слой гранулированного катализатора. имеется система высоковольтных и низковольтных Фильтр с песчаной загрузкой 11 предназначен электродов. для тонкой очистки обработанной СВ от остатков Аппарат электрохимической обработки воды,гидроксида железа. Фильтр с песчаной загрузкой генератор озона, источники питания к ним представляет собой мкость (объемом 8,0 м 3), конструктивно оформляются в виде нескольких имеющую цилиндрический корпус (диаметром идентичных модулей. Пуск и работа установки 1,800 мм и высотой 3000 мм) и конические крышку производится из единого пульта управления,и днище. Внутри мкости размещена система который монтируется отдельным блоком и равномерного распределения потока СВ по сечению функционально связан со всеми узлами установки. Установка имеет следующие технические характеристики 1 Производительность установки, м 3/ч 30.0 2 Режим работынепрерывный 3 Потребляемая мощность от электросети, кВт 135 4 Степень очистки от нефтепродуктов, не менее 95 5 Рабочее давление, МПа 0.10.15 6 Температура обрабатываемой СВ, С 0.530.0 7 Рабочее напряжение, кВдо 6-8 8 Частота разрядного тока, кГц 2.0 9 Напряжение сети, В 380/220 10 Размеры помещения для размещения оборудования(ориентировочно), м 245 Установка позволит производить очистку СВ на 95-99 и снизить концентрацию взвесей на 70 . Предлагаемая технология позволяет обеспечить постоянство качества обезвреживания при значительных колебаниях исходной концентрации нефтепродуктов в воде. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для очистки сточных вод, содержащая последовательно соединнные блок флотации и основной блок озонирования, выполненный в виде контактной колонны с эжектором, соединнной с блоком флотации циркуляционным трубопроводом,отличающийся тем, что перед блоком флотации расположен электрохимический аппарат, предназначенный для одновременной озоноэлетрохимической обработки сточных вод и представляет собой горизонтально расположенную мкость диаметром 1200 мм и длиной цилиндрической части 2200 мм объмом 2,5 м 3 имеющий конические крышки, на одной из которых расположен эжектор, внутри цилиндрического корпуса размещены плоские электроды, с источником питания постоянного тока, а после основного блока озонирования установлен газоструйный аппарат, промежуточная мкость,деструктор озона, разрядный блок с источником питания, блок осушки воздуха, фильтр с песчаной загрузкой, резервуар очищенной воды, объмом не менее 18 м 3, отстойник, объмом не менее 9 м 3 и насосы с их трубопроводной обвязкой.
