Устройство для нарезки водопоглащающих щелей с одновременным внесением в них соломы

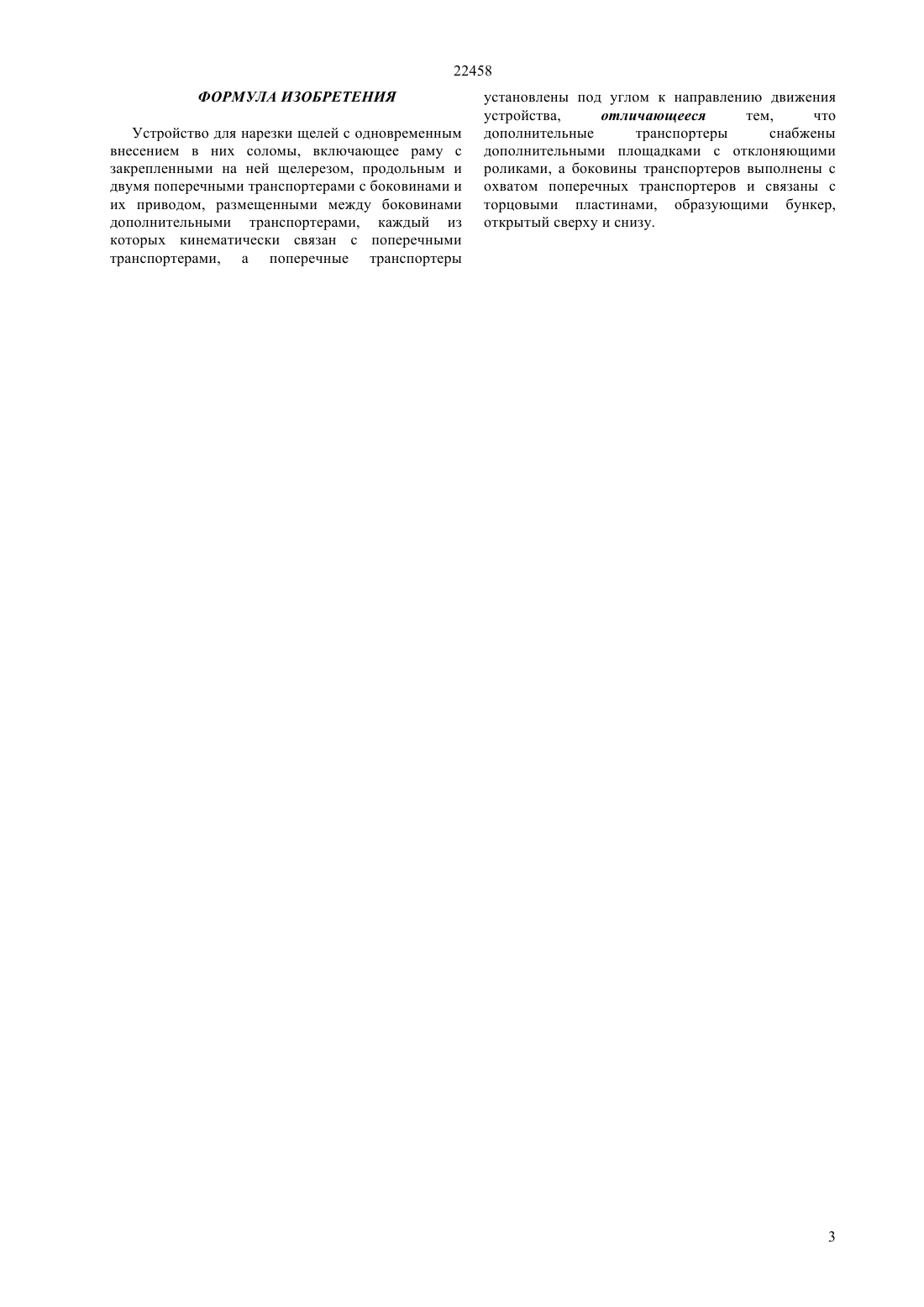

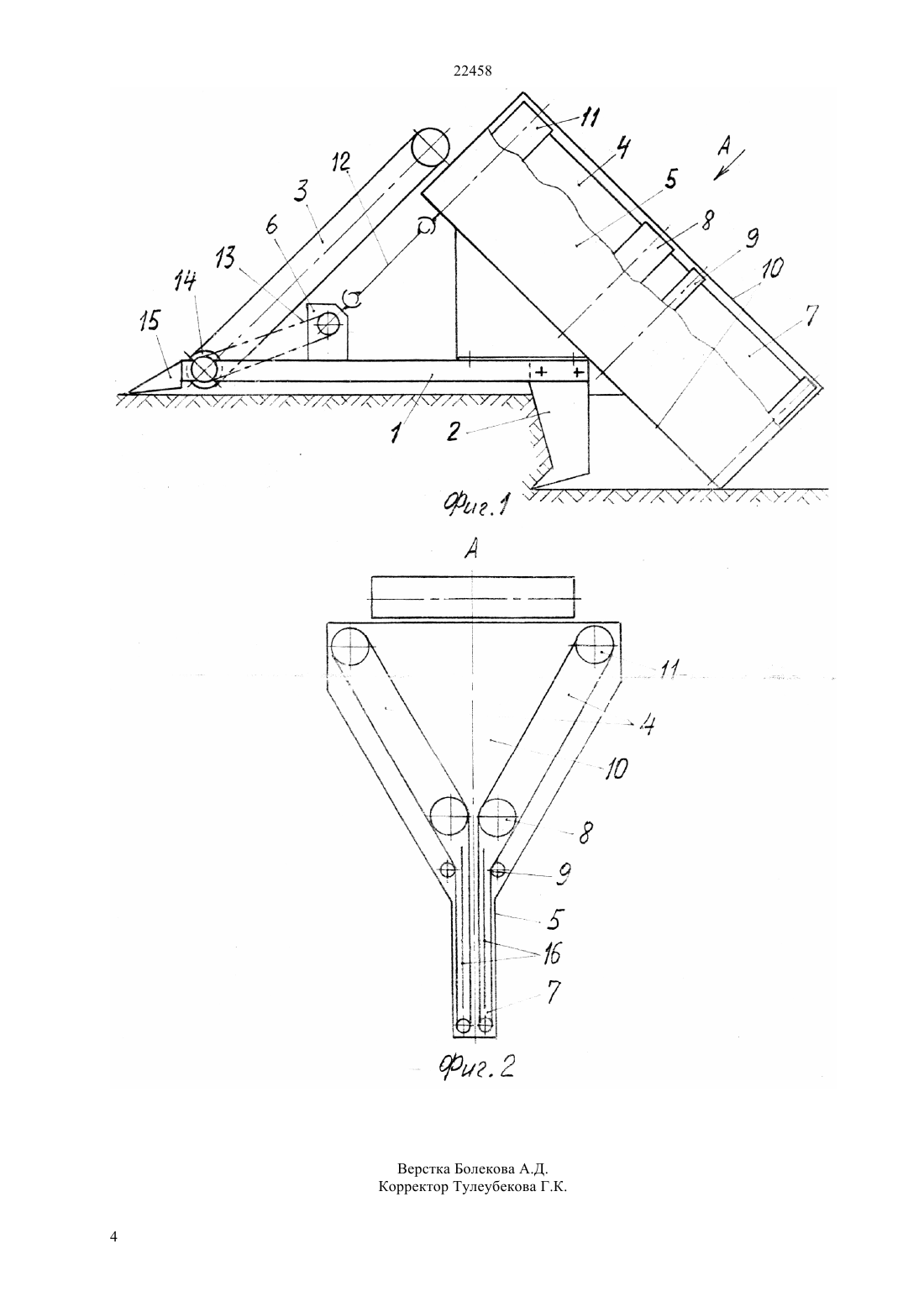

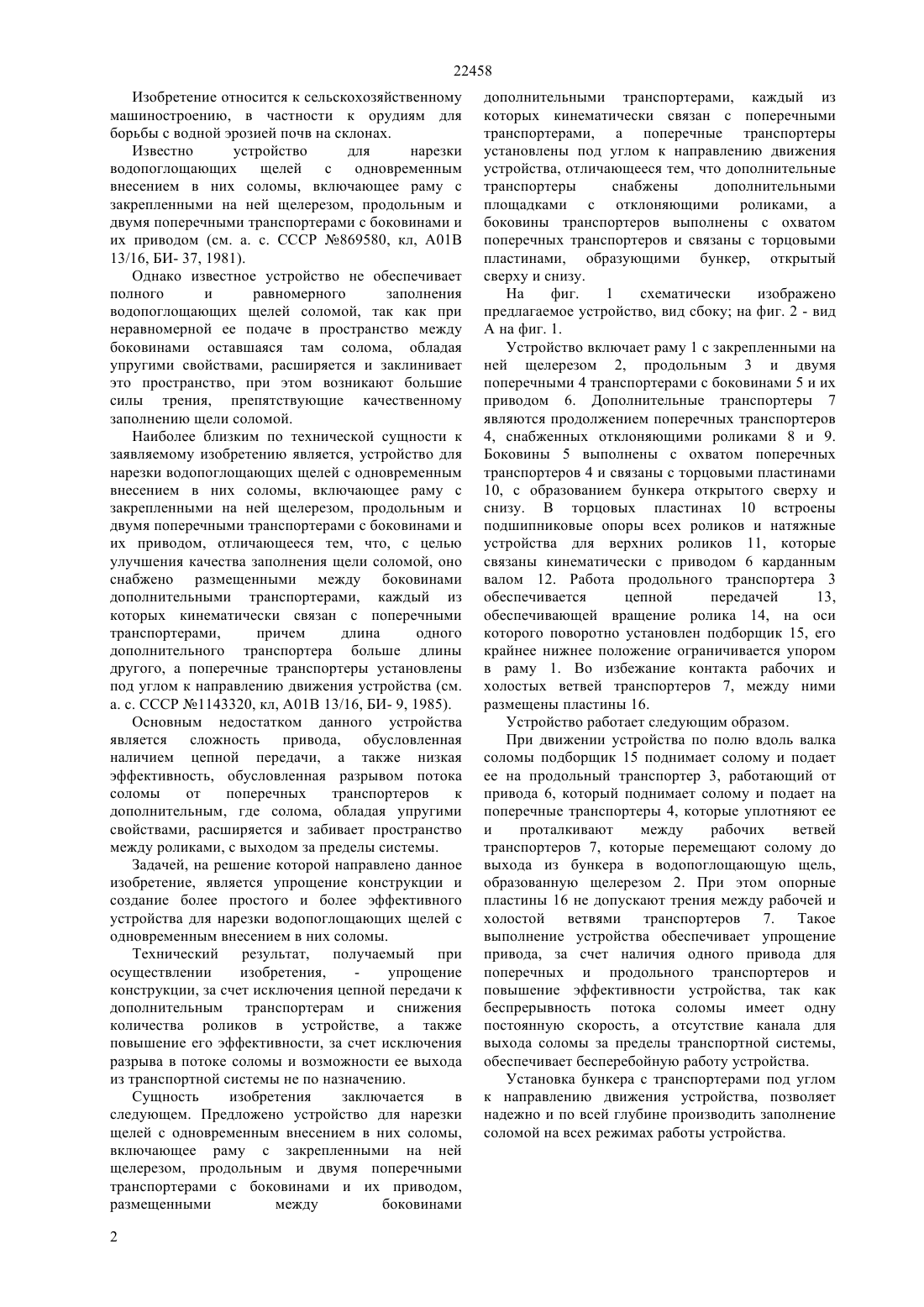

(51) 01 13/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конструкции, за счет исключения цепной передачи к дополнительным транспортерам и снижения количества роликов в устройстве, а также повышение его эффективности, за счет исключения разрыва в потоке соломы и возможности ее выхода из транспортной системы не по назначению. Сущность изобретения заключается в следующем. Предложено устройство для нарезки щелей с одновременным внесением в них соломы,включающее раму с закрепленными на ней щелерезом, продольным и двумя поперечными транспортерами с боковинами и их приводом,размещенными между боковинами дополнительными транспортерами, каждый из которых кинематически связан с поперечными транспортерами, а поперечные транспортеры установлены под углом к направлению движения устройства, отличающееся тем, что дополнительные транспортеры снабжены дополнительными площадками с отклоняющими роликами, а боковины транспортеров выполнены с охватом поперечных транспортеров и связаны с торцовыми пластинами, образующими бункер, открытый сверху и снизу.(72) Асангалиев Елибек Атрауович Асангалиева Мадина Елибековна Дейнеко Павел Федорович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ НАРЕЗКИ ВОДОПОГЛАЩАЮЩИХ ЩЕЛЕЙ С ОДНОВРЕМЕННЫМ ВНЕСЕНИЕМ В НИХ СОЛОМЫ(57) Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для борьбы с водной эрозией почв на склонах. Задачей,на решение которой направлено данное изобретение, является упрощение конструкции и создание более простого и более эффективного устройства для нарезки водопоглощающих щелей с одновременным внесением в них соломы. Технический результат,получаемый при осуществлении изобретения,упрощение 22458 Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для борьбы с водной эрозией почв на склонах. Известно устройство для нарезки водопоглощающих щелей с одновременным внесением в них соломы, включающее раму с закрепленными на ней щелерезом, продольным и двумя поперечными транспортерами с боковинами и их приводом (см. а. с. СССР 869580, кл, А 01 В 13/16, БИ- 37, 1981). Однако известное устройство не обеспечивает полного и равномерного заполнения водопоглощающих щелей соломой, так как при неравномерной ее подаче в пространство между боковинами оставшаяся там солома, обладая упругими свойствами, расширяется и заклинивает это пространство, при этом возникают большие силы трения, препятствующие качественному заполнению щели соломой. Наиболее близким по технической сущности к заявляемому изобретению является, устройство для нарезки водопоглощающих щелей с одновременным внесением в них соломы, включающее раму с закрепленными на ней щелерезом, продольным и двумя поперечными транспортерами с боковинами и их приводом, отличающееся тем, что, с целью улучшения качества заполнения щели соломой, оно снабжено размещенными между боковинами дополнительными транспортерами, каждый из которых кинематически связан с поперечными транспортерами,причем длина одного дополнительного транспортера больше длины другого, а поперечные транспортеры установлены под углом к направлению движения устройства (см. а. с. СССР 1143320, кл, А 01 В 13/16, БИ- 9, 1985). Основным недостатком данного устройства является сложность привода, обусловленная наличием цепной передачи, а также низкая эффективность, обусловленная разрывом потока соломы от поперечных транспортеров к дополнительным, где солома, обладая упругими свойствами, расширяется и забивает пространство между роликами, с выходом за пределы системы. Задачей, на решение которой направлено данное изобретение, является упрощение конструкции и создание более простого и более эффективного устройства для нарезки водопоглощающих щелей с одновременным внесением в них соломы. Технический результат, получаемый при осуществлении изобретения,упрощение конструкции, за счет исключения цепной передачи к дополнительным транспортерам и снижения количества роликов в устройстве, а также повышение его эффективности, за счет исключения разрыва в потоке соломы и возможности ее выхода из транспортной системы не по назначению. Сущность изобретения заключается в следующем. Предложено устройство для нарезки щелей с одновременным внесением в них соломы,включающее раму с закрепленными на ней щелерезом, продольным и двумя поперечными транспортерами с боковинами и их приводом,размещенными между боковинами 2 дополнительными транспортерами, каждый из которых кинематически связан с поперечными транспортерами, а поперечные транспортеры установлены под углом к направлению движения устройства, отличающееся тем, что дополнительные транспортеры снабжены дополнительными площадками с отклоняющими роликами, а боковины транспортеров выполнены с охватом поперечных транспортеров и связаны с торцовыми пластинами, образующими бункер, открытый сверху и снизу. На фиг. 1 схематически изображено предлагаемое устройство, вид сбоку на фиг. 2 - вид А на фиг. 1. Устройство включает раму 1 с закрепленными на ней щелерезом 2, продольным 3 и двумя поперечными 4 транспортерами с боковинами 5 и их приводом 6. Дополнительные транспортеры 7 являются продолжением поперечных транспортеров 4, снабженных отклоняющими роликами 8 и 9. Боковины 5 выполнены с охватом поперечных транспортеров 4 и связаны с торцовыми пластинами 10, с образованием бункера открытого сверху и снизу. В торцовых пластинах 10 встроены подшипниковые опоры всех роликов и натяжные устройства для верхних роликов 11, которые связаны кинематически с приводом 6 карданным валом 12. Работа продольного транспортера 3 обеспечивается цепной передачей 13,обеспечивающей вращение ролика 14, на оси которого поворотно установлен подборщик 15, его крайнее нижнее положение ограничивается упором в раму 1. Во избежание контакта рабочих и холостых ветвей транспортеров 7, между ними размещены пластины 16. Устройство работает следующим образом. При движении устройства по полю вдоль валка соломы подборщик 15 поднимает солому и подает ее на продольный транспортер 3, работающий от привода 6, который поднимает солому и подает на поперечные транспортеры 4, которые уплотняют ее и проталкивают между рабочих ветвей транспортеров 7, которые перемещают солому до выхода из бункера в водопоглощающую щель,образованную щелерезом 2. При этом опорные пластины 16 не допускают трения между рабочей и холостой ветвями транспортеров 7. Такое выполнение устройства обеспечивает упрощение привода, за счет наличия одного привода для поперечных и продольного транспортеров и повышение эффективности устройства, так как беспрерывность потока соломы имеет одну постоянную скорость, а отсутствие канала для выхода соломы за пределы транспортной системы,обеспечивает бесперебойную работу устройства. Установка бункера с транспортерами под углом к направлению движения устройства, позволяет надежно и по всей глубине производить заполнение соломой на всех режимах работы устройства. 22458 ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для нарезки щелей с одновременным внесением в них соломы, включающее раму с закрепленными на ней щелерезом, продольным и двумя поперечными транспортерами с боковинами и их приводом, размещенными между боковинами дополнительными транспортерами, каждый из которых кинематически связан с поперечными транспортерами, а поперечные транспортеры установлены под углом к направлению движения устройства,отличающееся тем,что дополнительные транспортеры снабжены дополнительными площадками с отклоняющими роликами, а боковины транспортеров выполнены с охватом поперечных транспортеров и связаны с торцовыми пластинами, образующими бункер,открытый сверху и снизу.
