Инструмент для протяжки

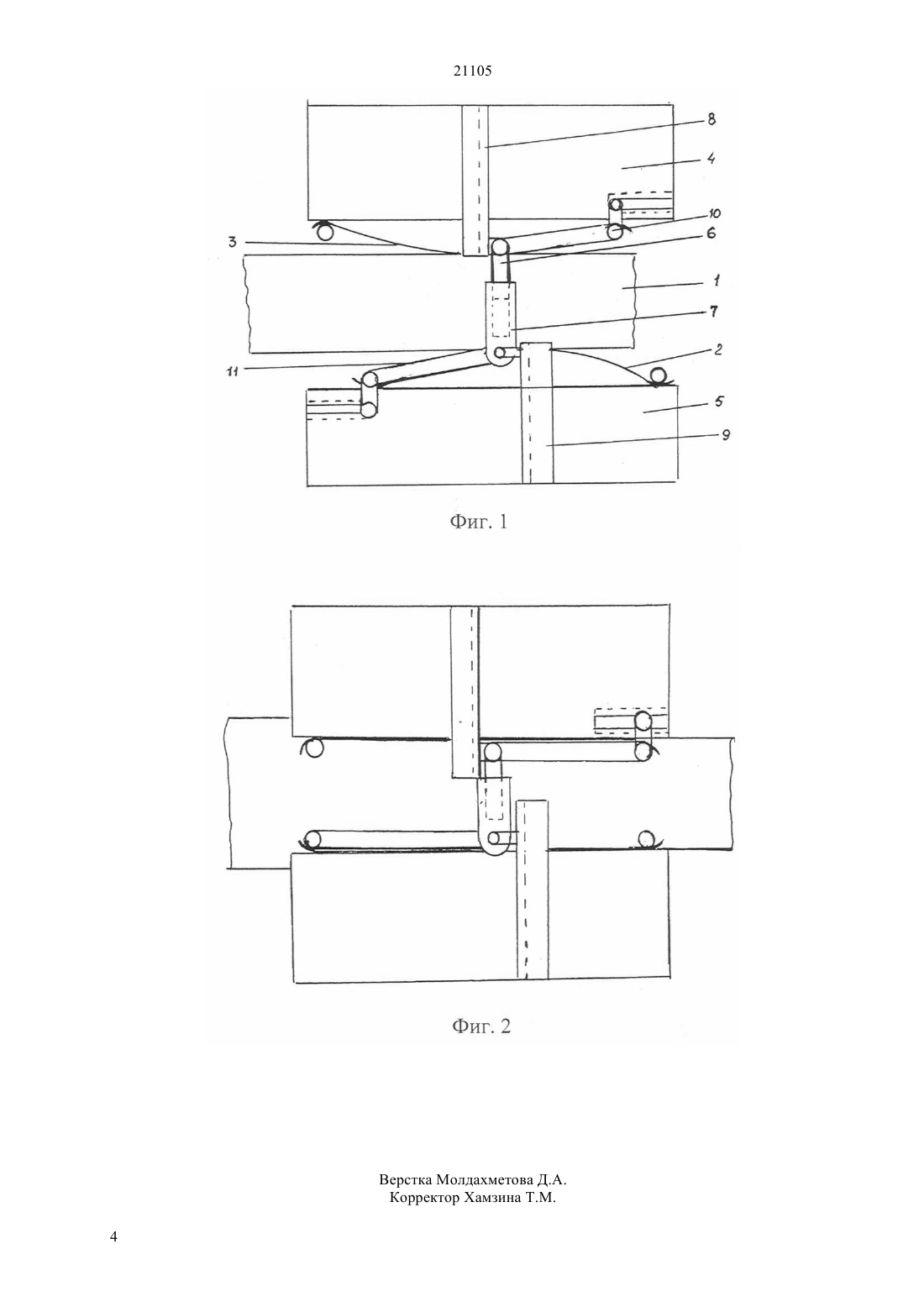

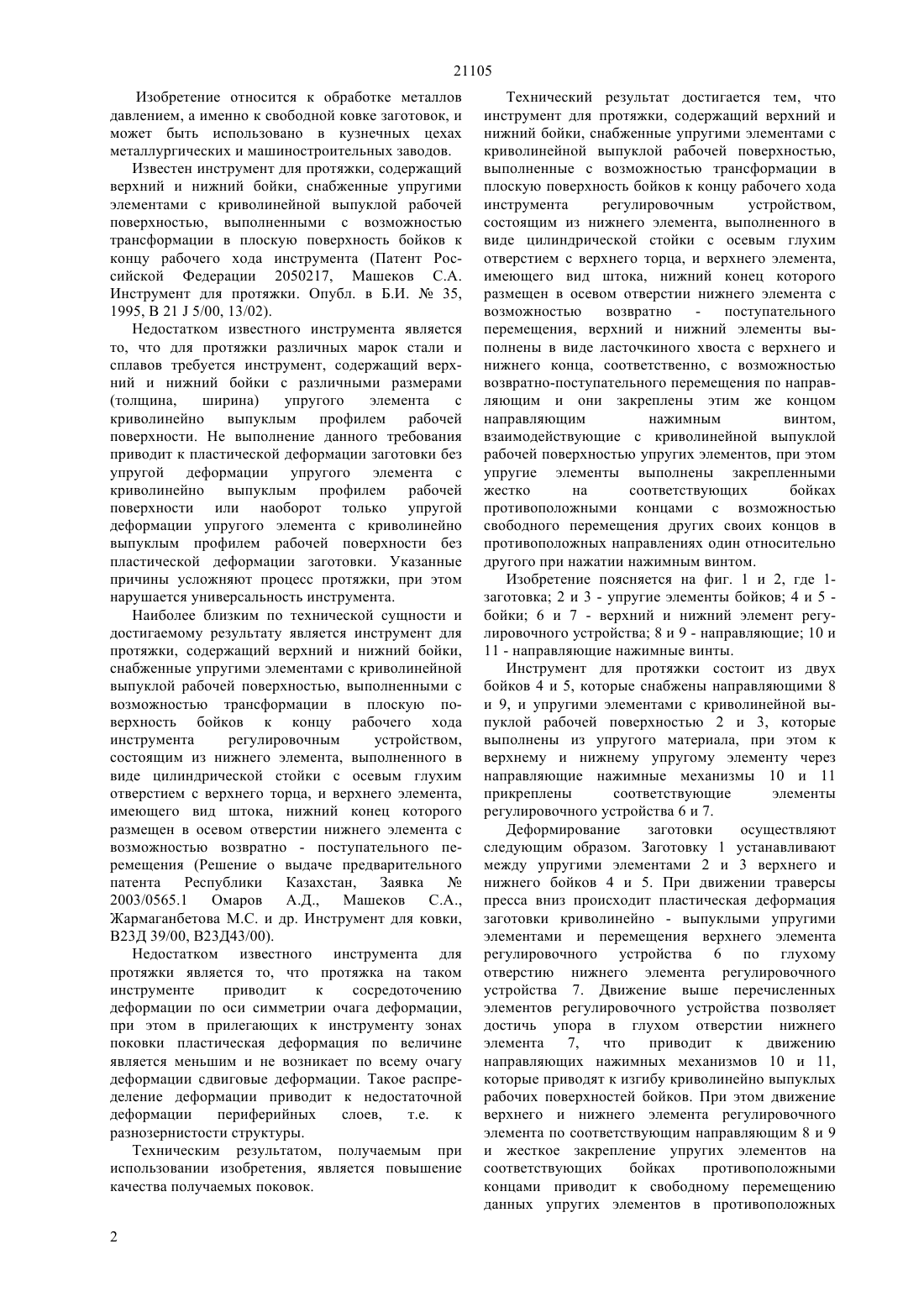

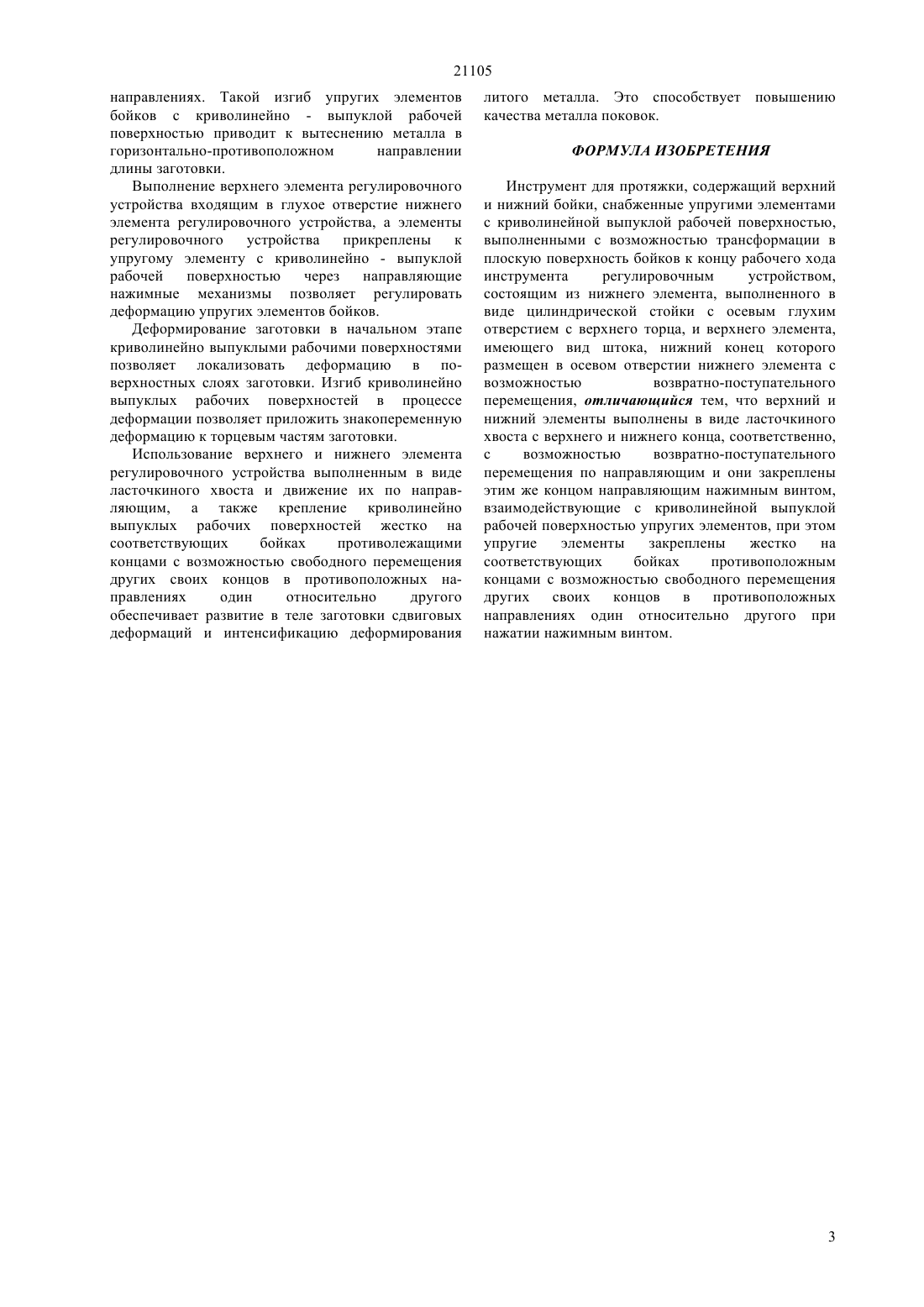

(51) 21 5/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ регулировочным устройством, состоящим из нижнего элемента,выполненного в виде цилиндрической стойки с осевым глухим отверстием с верхнего торца, и верхнего элемента,имеющего вид штока. Нижний конец штока размещен в осевом отверстии нижнего элемента с возможностью возвратно поступательного перемещения. Необходимо отметить, верхний и нижний элементы выполнены в виде ласточкиного хвоста с верхнего и нижнего конца, соответственно,с возможностью возвратно-поступательного перемещения по направляющим. Они закреплены этим же концом направляющим нажимным винтом,взаимодействующие с криволинейной выпуклой рабочей поверхностью упругих элементов. При этом упругие элементы выполнены закрепленными жестко на соответствующих бойках противоположными концами с возможностью свободного перемещения других своих концов в противоположных направлениях один относительно другого при нажатии нажимным винтом.(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(57) Изобретение относится к обработке металлов давлением, а именно к свободной ковке заготовок, и может быть использовано в кузнечных цехах металлургических и машиностроительных заводов. Инструмент для ковки, содержит верхний и нижний бойки. Данные бойки снабжены упругими элементами с криволинейно - выпуклой рабочей поверхностью. Упругие элементы выполнены с возможностью трансформации в плоскую поверхность бойков к концу рабочего хода инструмента,при этом они снабжены 21105 Изобретение относится к обработке металлов давлением, а именно к свободной ковке заготовок, и может быть использовано в кузнечных цехах металлургических и машиностроительных заводов. Известен инструмент для протяжки, содержащий верхний и нижний бойки, снабженные упругими элементами с криволинейной выпуклой рабочей поверхностью, выполненными с возможностью трансформации в плоскую поверхность бойков к концу рабочего хода инструмента (Патент Российской Федерации 2050217, Машеков С.А. Инструмент для протяжки. Опубл. в Б.И.35,1995, В 215/00, 13/02). Недостатком известного инструмента является то, что для протяжки различных марок стали и сплавов требуется инструмент, содержащий верхний и нижний бойки с различными размерами(толщина,ширина) упругого элемента с криволинейно выпуклым профилем рабочей поверхности. Не выполнение данного требования приводит к пластической деформации заготовки без упругой деформации упругого элемента с криволинейно выпуклым профилем рабочей поверхности или наоборот только упругой деформации упругого элемента с криволинейно выпуклым профилем рабочей поверхности без пластической деформации заготовки. Указанные причины усложняют процесс протяжки, при этом нарушается универсальность инструмента. Наиболее близким по технической сущности и достигаемому результату является инструмент для протяжки, содержащий верхний и нижний бойки,снабженные упругими элементами с криволинейной выпуклой рабочей поверхностью, выполненными с возможностью трансформации в плоскую поверхность бойков к концу рабочего хода инструмента регулировочным устройством,состоящим из нижнего элемента, выполненного в виде цилиндрической стойки с осевым глухим отверстием с верхнего торца, и верхнего элемента,имеющего вид штока, нижний конец которого размещен в осевом отверстии нижнего элемента с возможностью возвратно - поступательного перемещения (Решение о выдаче предварительного патента Республики Казахстан,Заявка 2003/0565.1 Омаров А.Д.,Машеков С.А.,Жармаганбетова М.С. и др. Инструмент для ковки,В 23 Д 39/00, В 23 Д 43/00). Недостатком известного инструмента для протяжки является то, что протяжка на таком инструменте приводит к сосредоточению деформации по оси симметрии очага деформации,при этом в прилегающих к инструменту зонах поковки пластическая деформация по величине является меньшим и не возникает по всему очагу деформации сдвиговые деформации. Такое распределение деформации приводит к недостаточной деформации периферийных слоев,т.е. к разнозернистости структуры. Техническим результатом, получаемым при использовании изобретения, является повышение качества получаемых поковок. 2 Технический результат достигается тем, что инструмент для протяжки, содержащий верхний и нижний бойки, снабженные упругими элементами с криволинейной выпуклой рабочей поверхностью,выполненные с возможностью трансформации в плоскую поверхность бойков к концу рабочего хода инструмента регулировочным устройством,состоящим из нижнего элемента, выполненного в виде цилиндрической стойки с осевым глухим отверстием с верхнего торца, и верхнего элемента,имеющего вид штока, нижний конец которого размещен в осевом отверстии нижнего элемента с возможностью возвратно поступательного перемещения, верхний и нижний элементы выполнены в виде ласточкиного хвоста с верхнего и нижнего конца, соответственно, с возможностью возвратно-поступательного перемещения по направляющим и они закреплены этим же концом направляющим нажимным винтом,взаимодействующие с криволинейной выпуклой рабочей поверхностью упругих элементов, при этом упругие элементы выполнены закрепленными жестко на соответствующих бойках противоположными концами с возможностью свободного перемещения других своих концов в противоположных направлениях один относительно другого при нажатии нажимным винтом. Изобретение поясняется на фиг. 1 и 2, где 1 заготовка 2 и 3 - упругие элементы бойков 4 и 5 бойки 6 и 7 - верхний и нижний элемент регулировочного устройства 8 и 9 - направляющие 10 и 11 - направляющие нажимные винты. Инструмент для протяжки состоит из двух бойков 4 и 5, которые снабжены направляющими 8 и 9, и упругими элементами с криволинейной выпуклой рабочей поверхностью 2 и 3, которые выполнены из упругого материала, при этом к верхнему и нижнему упругому элементу через направляющие нажимные механизмы 10 и 11 прикреплены соответствующие элементы регулировочного устройства 6 и 7. Деформирование заготовки осуществляют следующим образом. Заготовку 1 устанавливают между упругими элементами 2 и 3 верхнего и нижнего бойков 4 и 5. При движении траверсы пресса вниз происходит пластическая деформация заготовки криволинейно - выпуклыми упругими элементами и перемещения верхнего элемента регулировочного устройства 6 по глухому отверстию нижнего элемента регулировочного устройства 7. Движение выше перечисленных элементов регулировочного устройства позволяет достичь упора в глухом отверстии нижнего элемента 7,что приводит к движению направляющих нажимных механизмов 10 и 11,которые приводят к изгибу криволинейно выпуклых рабочих поверхностей бойков. При этом движение верхнего и нижнего элемента регулировочного элемента по соответствующим направляющим 8 и 9 и жесткое закрепление упругих элементов на соответствующих бойках противоположными концами приводит к свободному перемещению данных упругих элементов в противоположных 21105 направлениях. Такой изгиб упругих элементов бойков с криволинейно - выпуклой рабочей поверхностью приводит к вытеснению металла в горизонтально-противоположном направлении длины заготовки. Выполнение верхнего элемента регулировочного устройства входящим в глухое отверстие нижнего элемента регулировочного устройства, а элементы регулировочного устройства прикреплены к упругому элементу с криволинейно - выпуклой рабочей поверхностью через направляющие нажимные механизмы позволяет регулировать деформацию упругих элементов бойков. Деформирование заготовки в начальном этапе криволинейно выпуклыми рабочими поверхностями позволяет локализовать деформацию в поверхностных слоях заготовки. Изгиб криволинейно выпуклых рабочих поверхностей в процессе деформации позволяет приложить знакопеременную деформацию к торцевым частям заготовки. Использование верхнего и нижнего элемента регулировочного устройства выполненным в виде ласточкиного хвоста и движение их по направляющим, а также крепление криволинейно выпуклых рабочих поверхностей жестко на соответствующих бойках противолежащими концами с возможностью свободного перемещения других своих концов в противоположных направлениях один относительно другого обеспечивает развитие в теле заготовки сдвиговых деформаций и интенсификацию деформирования литого металла. Это способствует повышению качества металла поковок. ФОРМУЛА ИЗОБРЕТЕНИЯ Инструмент для протяжки, содержащий верхний и нижний бойки, снабженные упругими элементами с криволинейной выпуклой рабочей поверхностью,выполненными с возможностью трансформации в плоскую поверхность бойков к концу рабочего хода инструмента регулировочным устройством,состоящим из нижнего элемента, выполненного в виде цилиндрической стойки с осевым глухим отверстием с верхнего торца, и верхнего элемента,имеющего вид штока, нижний конец которого размещен в осевом отверстии нижнего элемента с возможностью возвратно-поступательного перемещения, отличающийся тем, что верхний и нижний элементы выполнены в виде ласточкиного хвоста с верхнего и нижнего конца, соответственно,с возможностью возвратно-поступательного перемещения по направляющим и они закреплены этим же концом направляющим нажимным винтом,взаимодействующие с криволинейной выпуклой рабочей поверхностью упругих элементов, при этом упругие элементы закреплены жестко на соответствующих бойках противоположным концами с возможностью свободного перемещения других своих концов в противоположных направлениях один относительно другого при нажатии нажимным винтом.
