Устройство для защищенной передачи речевой информации

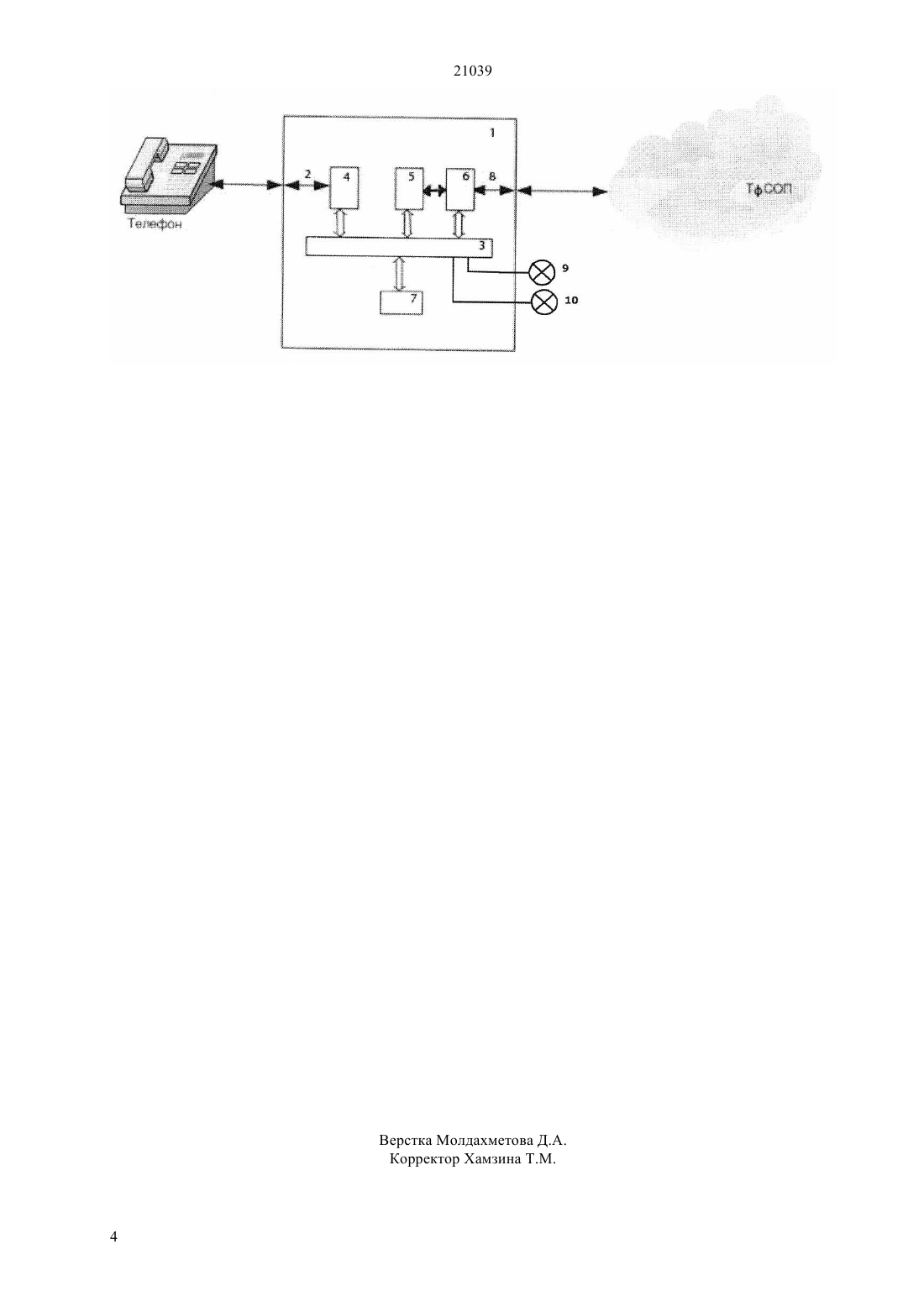

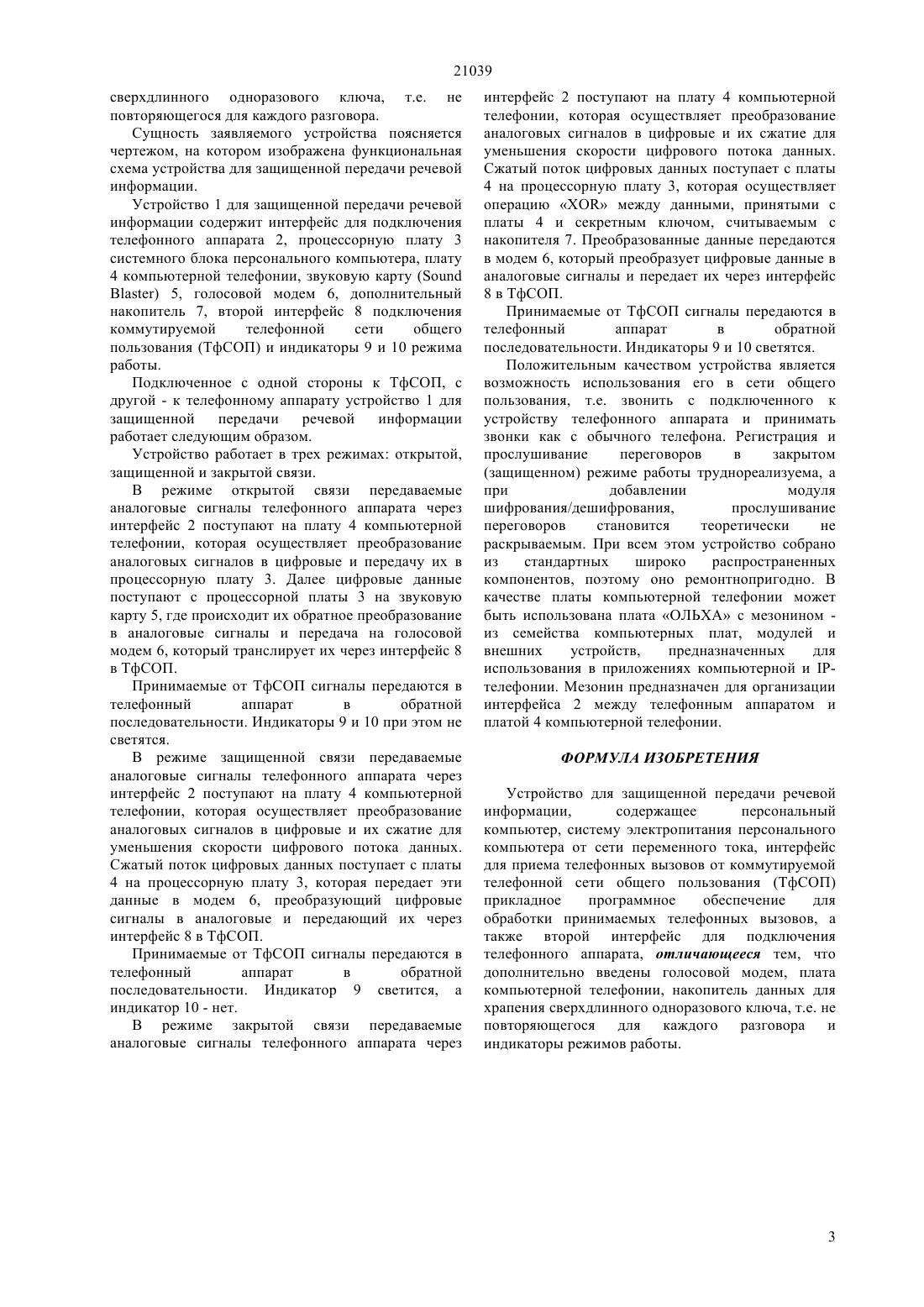

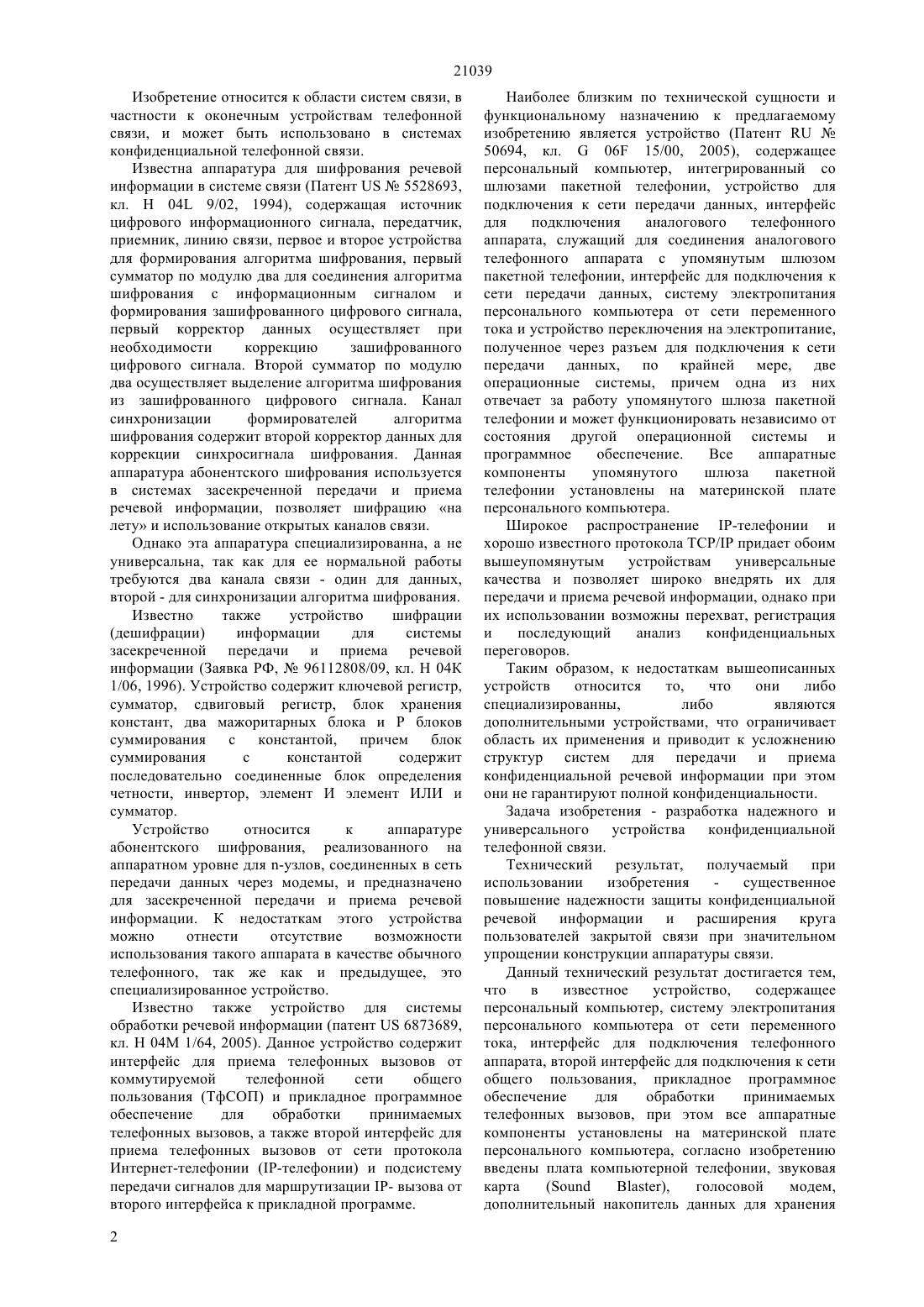

(51) 06 15/00 (2006.01) 04 1/00 (2006.01) 04 1/68 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ повышении надежности защиты конфиденциальной речевой информации, при значительном упрощении конструкции аппаратуры связи. Кроме того, при ведении обычных разговоров данное устройство прозрачно для использования телефонного аппарата. Устройство для защищенной передачи речевой информации, содержит персональный компьютер,интерфейс для приема телефонных вызовов от коммутируемой телефонной сети общего пользования (ТфСОП) прикладное программное обеспечение для обработки принимаемых телефонных вызовов, второй интерфейс для подключения телефонного аппарата, голосовой модем,плату компьютерной телефонии,дополнительный накопитель данных для хранения сверхдлинного одноразового ключа, т.е. не повторяющегося для каждого разговора и индикаторы режимов работы.(72) Васильев Иван Вениаминович Заичкина Галина Ивановна Никушенков Александр Иванович Проценко Владимир Александрович Ханин Петр Владимирович(73) Товарищество с ограниченной ответственностью Специальное конструкторскотехнологическое бюро Гранит(56) Патент на полезную модель РФ 50694, кл. 06 15/00, 2006(54) УСТРОЙСТВО ДЛЯ ЗАЩИЩЕННОЙ ПЕРЕДАЧИ РЕЧЕВОЙ ИНФОРМАЦИИ(57) Изобретение относится к области систем связи,в частности к оконечным устройствам телефонной связи, и может быть использовано в системах конфиденциальной телефонной связи. Технический результат, получаемый при использовании изобретения,заключается в расширении круга пользователей закрытой связи, 21039 Изобретение относится к области систем связи, в частности к оконечным устройствам телефонной связи, и может быть использовано в системах конфиденциальной телефонной связи. Известна аппаратура для шифрования речевой информации в системе связи (Патент 5528693,кл. Н 04 9/02, 1994), содержащая источник цифрового информационного сигнала, передатчик,приемник, линию связи, первое и второе устройства для формирования алгоритма шифрования, первый сумматор по модулю два для соединения алгоритма шифрования с информационным сигналом и формирования зашифрованного цифрового сигнала,первый корректор данных осуществляет при необходимости коррекцию зашифрованного цифрового сигнала. Второй сумматор по модулю два осуществляет выделение алгоритма шифрования из зашифрованного цифрового сигнала. Канал синхронизации формирователей алгоритма шифрования содержит второй корректор данных для коррекции синхросигнала шифрования. Данная аппаратура абонентского шифрования используется в системах засекреченной передачи и приема речевой информации, позволяет шифрацию на лету и использование открытых каналов связи. Однако эта аппаратура специализированна, а не универсальна, так как для ее нормальной работы требуются два канала связи - один для данных,второй - для синхронизации алгоритма шифрования. Известно также устройство шифрации(дешифрации) информации для системы засекреченной передачи и приема речевой информации (Заявка РФ,96112808/09, кл. Н 04 К 1/06, 1996). Устройство содержит ключевой регистр,сумматор, сдвиговый регистр, блок хранения констант, два мажоритарных блока и Р блоков суммирования с константой, причем блок суммирования с константой содержит последовательно соединенные блок определения четности, инвертор, элемент И элемент ИЛИ и сумматор. Устройство относится к аппаратуре абонентского шифрования, реализованного на аппаратном уровне для -узлов, соединенных в сеть передачи данных через модемы, и предназначено для засекреченной передачи и приема речевой информации. К недостаткам этого устройства можно отнести отсутствие возможности использования такого аппарата в качестве обычного телефонного, так же как и предыдущее, это специализированное устройство. Известно также устройство для системы обработки речевой информации (патент 6873689,кл. Н 04 М 1/64, 2005). Данное устройство содержит интерфейс для приема телефонных вызовов от коммутируемой телефонной сети общего пользования (ТфСОП) и прикладное программное обеспечение для обработки принимаемых телефонных вызовов, а также второй интерфейс для приема телефонных вызовов от сети протокола Интернет-телефонии (-телефонии) и подсистему передачи сигналов для маршрутизации - вызова от второго интерфейса к прикладной программе. 2 Наиболее близким по технической сущности и функциональному назначению к предлагаемому изобретению является устройство (Патент 50694, кл.06 15/00, 2005), содержащее персональный компьютер, интегрированный со шлюзами пакетной телефонии, устройство для подключения к сети передачи данных, интерфейс для подключения аналогового телефонного аппарата, служащий для соединения аналогового телефонного аппарата с упомянутым шлюзом пакетной телефонии, интерфейс для подключения к сети передачи данных, систему электропитания персонального компьютера от сети переменного тока и устройство переключения на электропитание,полученное через разъем для подключения к сети передачи данных, по крайней мере, две операционные системы, причем одна из них отвечает за работу упомянутого шлюза пакетной телефонии и может функционировать независимо от состояния другой операционной системы и программное обеспечение. Все аппаратные компоненты упомянутого шлюза пакетной телефонии установлены на материнской плате персонального компьютера. Широкое распространение -телефонии и хорошо известного протокола / придает обоим вышеупомянутым устройствам универсальные качества и позволяет широко внедрять их для передачи и приема речевой информации, однако при их использовании возможны перехват, регистрация и последующий анализ конфиденциальных переговоров. Таким образом, к недостаткам вышеописанных устройств относится то,что они либо специализированны,либо являются дополнительными устройствами, что ограничивает область их применения и приводит к усложнению структур систем для передачи и приема конфиденциальной речевой информации при этом они не гарантируют полной конфиденциальности. Задача изобретения - разработка надежного и универсального устройства конфиденциальной телефонной связи. Технический результат, получаемый при использовании изобретения существенное повышение надежности защиты конфиденциальной речевой информации и расширения круга пользователей закрытой связи при значительном упрощении конструкции аппаратуры связи. Данный технический результат достигается тем,что в известное устройство,содержащее персональный компьютер, систему электропитания персонального компьютера от сети переменного тока, интерфейс для подключения телефонного аппарата, второй интерфейс для подключения к сети общего пользования, прикладное программное обеспечение для обработки принимаемых телефонных вызовов, при этом все аппаратные компоненты установлены на материнской плате персонального компьютера, согласно изобретению введены плата компьютерной телефонии, звуковая карта),голосовой модем,дополнительный накопитель данных для хранения 21039 сверхдлинного одноразового ключа, т.е. не повторяющегося для каждого разговора. Сущность заявляемого устройства поясняется чертежом, на котором изображена функциональная схема устройства для защищенной передачи речевой информации. Устройство 1 для защищенной передачи речевой информации содержит интерфейс для подключения телефонного аппарата 2, процессорную плату 3 системного блока персонального компьютера, плату 4 компьютерной телефонии, звуковую карту () 5, голосовой модем 6, дополнительный накопитель 7, второй интерфейс 8 подключения коммутируемой телефонной сети общего пользования (ТфСОП) и индикаторы 9 и 10 режима работы. Подключенное с одной стороны к ТфСОП, с другой - к телефонному аппарату устройство 1 для защищенной передачи речевой информации работает следующим образом. Устройство работает в трех режимах открытой,защищенной и закрытой связи. В режиме открытой связи передаваемые аналоговые сигналы телефонного аппарата через интерфейс 2 поступают на плату 4 компьютерной телефонии, которая осуществляет преобразование аналоговых сигналов в цифровые и передачу их в процессорную плату 3. Далее цифровые данные поступают с процессорной платы 3 на звуковую карту 5, где происходит их обратное преобразование в аналоговые сигналы и передача на голосовой модем 6, который транслирует их через интерфейс 8 в ТфСОП. Принимаемые от ТфСОП сигналы передаются в телефонный аппарат в обратной последовательности. Индикаторы 9 и 10 при этом не светятся. В режиме защищенной связи передаваемые аналоговые сигналы телефонного аппарата через интерфейс 2 поступают на плату 4 компьютерной телефонии, которая осуществляет преобразование аналоговых сигналов в цифровые и их сжатие для уменьшения скорости цифрового потока данных. Сжатый поток цифровых данных поступает с платы 4 на процессорную плату 3, которая передает эти данные в модем 6, преобразующий цифровые сигналы в аналоговые и передающий их через интерфейс 8 в ТфСОП. Принимаемые от ТфСОП сигналы передаются в телефонный аппарат в обратной последовательности. Индикатор 9 светится, а индикатор 10 - нет. В режиме закрытой связи передаваемые аналоговые сигналы телефонного аппарата через интерфейс 2 поступают на плату 4 компьютерной телефонии, которая осуществляет преобразование аналоговых сигналов в цифровые и их сжатие для уменьшения скорости цифрового потока данных. Сжатый поток цифровых данных поступает с платы 4 на процессорную плату 3, которая осуществляет операциюмежду данными, принятыми с платы 4 и секретным ключом, считываемым с накопителя 7. Преобразованные данные передаются в модем 6, который преобразует цифровые данные в аналоговые сигналы и передает их через интерфейс 8 в ТфСОП. Принимаемые от ТфСОП сигналы передаются в телефонный аппарат в обратной последовательности. Индикаторы 9 и 10 светятся. Положительным качеством устройства является возможность использования его в сети общего пользования, т.е. звонить с подключенного к устройству телефонного аппарата и принимать звонки как с обычного телефона. Регистрация и прослушивание переговоров в закрытом(защищенном) режиме работы труднореализуема, а при добавлении модуля шифрования/дешифрования,прослушивание переговоров становится теоретически не раскрываемым. При всем этом устройство собрано из стандартных широко распространенных компонентов, поэтому оно ремонтнопригодно. В качестве платы компьютерной телефонии может быть использована плата ОЛЬХА с мезонином из семейства компьютерных плат, модулей и внешних устройств,предназначенных для использования в приложениях компьютерной и телефонии. Мезонин предназначен для организации интерфейса 2 между телефонным аппаратом и платой 4 компьютерной телефонии. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для защищенной передачи речевой информации,содержащее персональный компьютер, систему электропитания персонального компьютера от сети переменного тока, интерфейс для приема телефонных вызовов от коммутируемой телефонной сети общего пользования (ТфСОП) прикладное программное обеспечение для обработки принимаемых телефонных вызовов, а также второй интерфейс для подключения телефонного аппарата, отличающееся тем, что дополнительно введены голосовой модем, плата компьютерной телефонии, накопитель данных для храпения сверхдлинного одноразового ключа, т.е. не повторяющегося для каждого разговора и индикаторы режимов работы.
