Холодильная камера

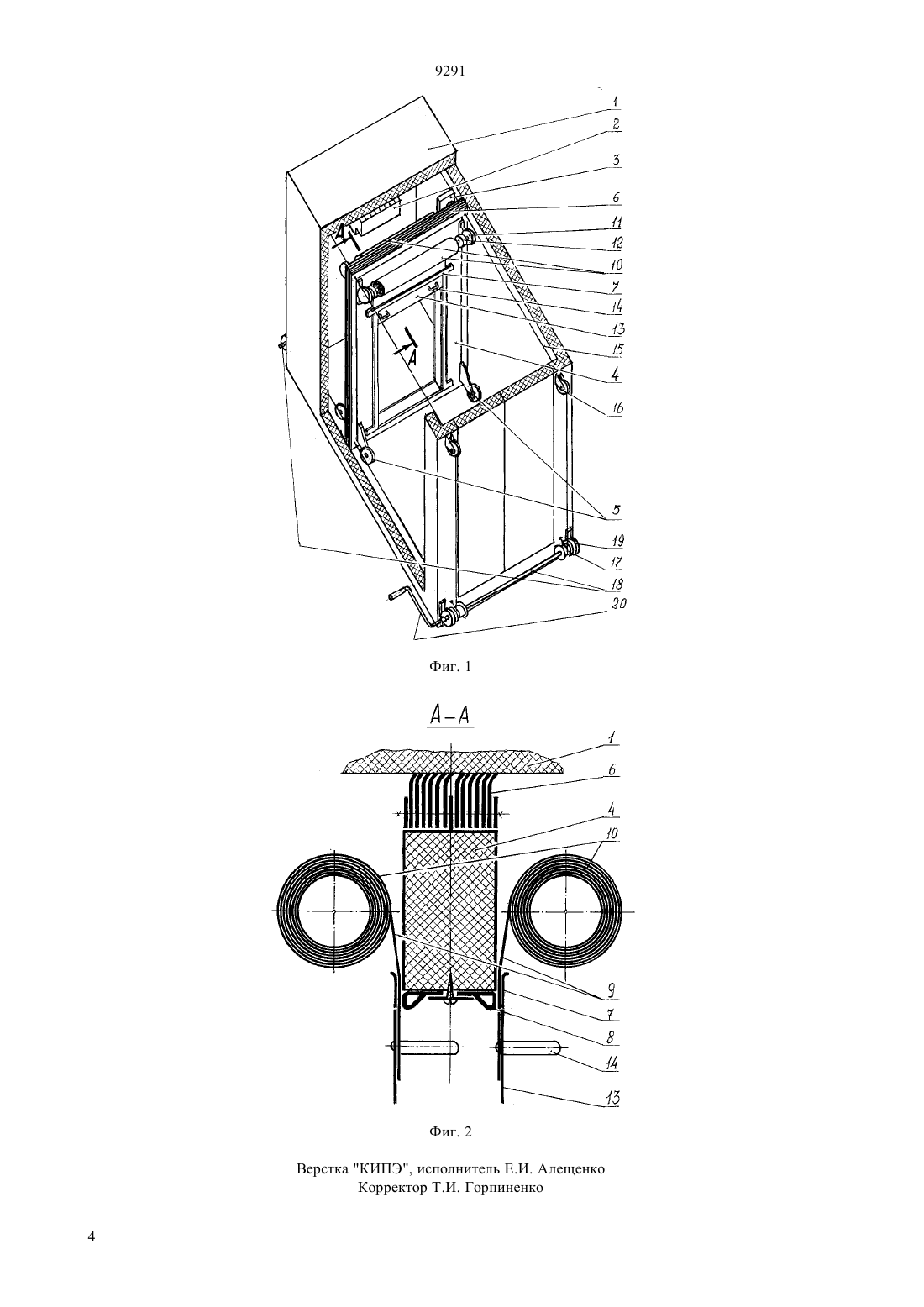

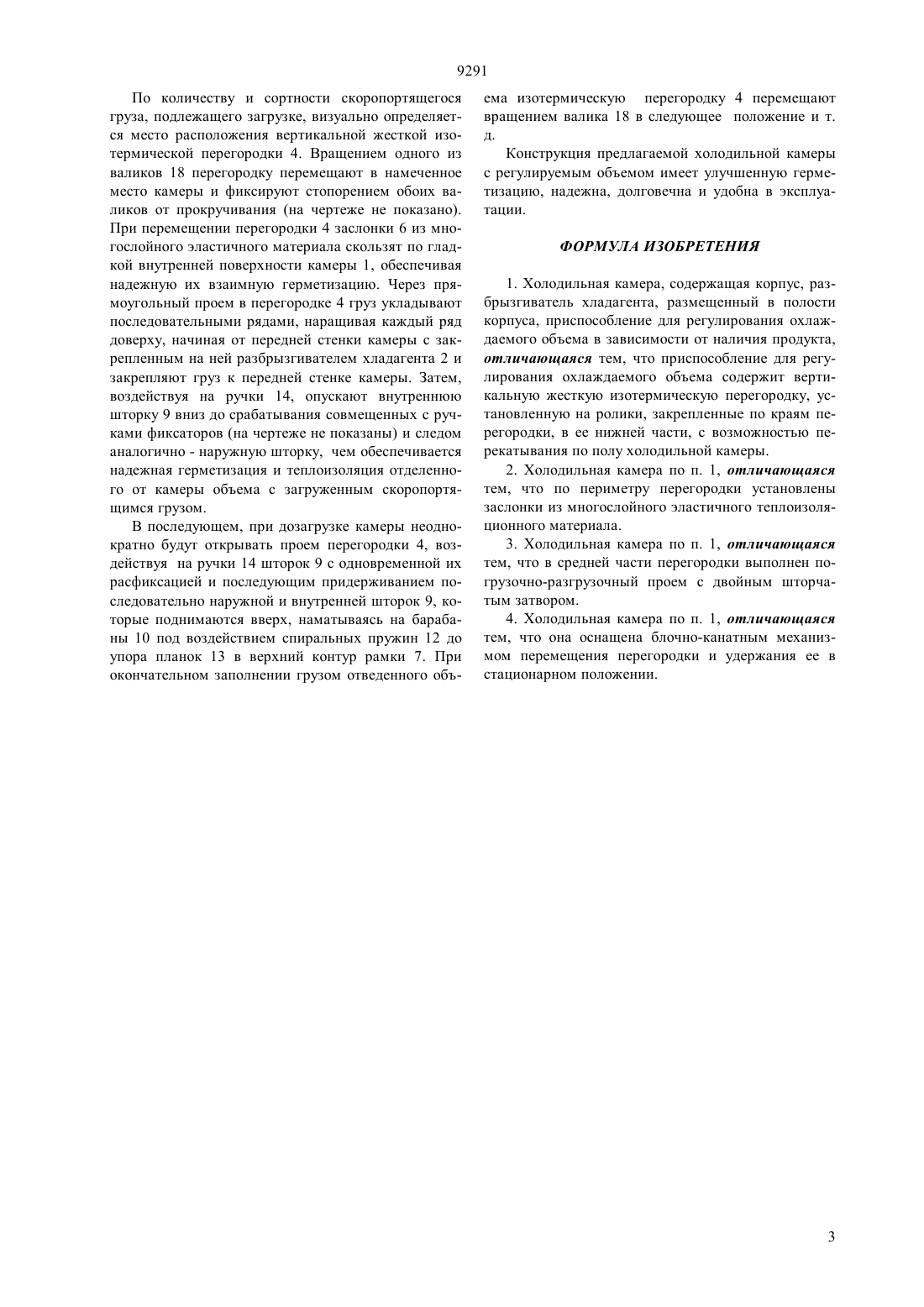

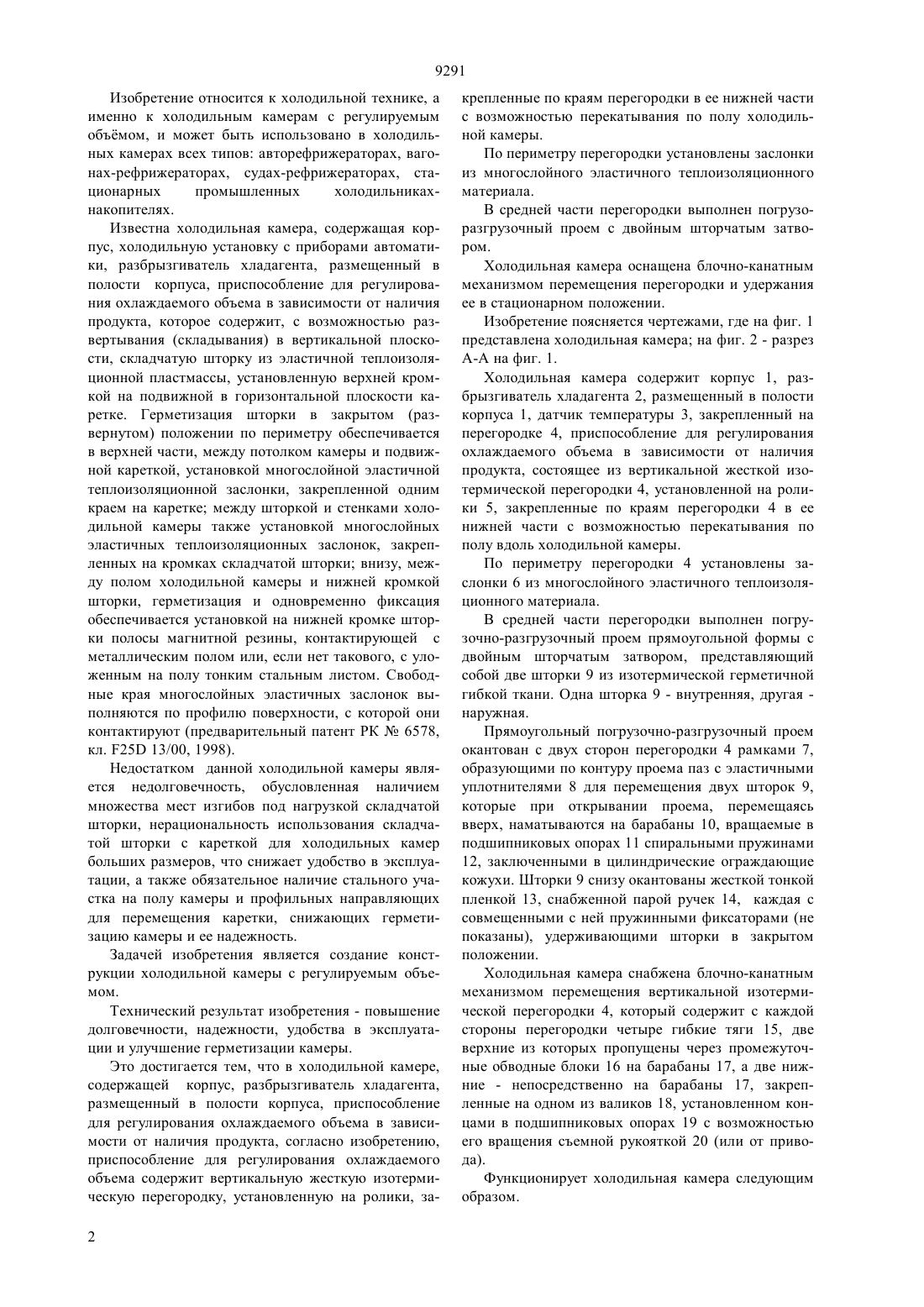

(51)7 25 3/10 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Тоханов Мусатилла Тоханович Омбаев Абдирахман Молданазарович Нагорный Владимир Трофимович(56) Предварительный патент РК 6578, кл. 25 13/00, 1998(57) Изобретение относится к холодильной технике,а именно к холодильным камерам с регулируемым объемом, и может быть использовано в холодильных камерах всех типов авторефрижераторах, вагонах-рефрижераторах, судах-рефрижераторах, стационарных промышленных холодильниках-накопителях. Повышение долговечности, надежности, удобства в эксплуатации и улучшение герметизации каме ры достигается тем, что в холодильной камере, содержащей корпус, разбрызгиватель хладагента, размещенный в полости корпуса, приспособление для регулирования охлаждаемого объема в зависимости от наличия продукта, согласно изобретению, приспособление для регулирования охлаждаемого объема содержит вертикальную жесткую изотермическую перегородку, установленную на ролики, закрепленные по краям перегородки в ее нижней части с возможностью перекатывания по полу холодильной камеры. По периметру перегородки установлены заслонки из многослойного эластичного теплоизоляционного материала, а в средней части перегородки выполнен погрузочно-разгрузочный проем с двойным шторчатым затвором. Холодильная камера оснащена блочно-канатным механизмом перемещения перегородки и удержания ее в стационарном положении. 9291 Изобретение относится к холодильной технике, а именно к холодильным камерам с регулируемым объмом, и может быть использовано в холодильных камерах всех типов авторефрижераторах, вагонах-рефрижераторах, судах-рефрижераторах, стационарных промышленных холодильникахнакопителях. Известна холодильная камера, содержащая корпус, холодильную установку с приборами автоматики, разбрызгиватель хладагента, размещенный в полости корпуса, приспособление для регулирования охлаждаемого объема в зависимости от наличия продукта, которое содержит, с возможностью развертывания (складывания) в вертикальной плоскости, складчатую шторку из эластичной теплоизоляционной пластмассы, установленную верхней кромкой на подвижной в горизонтальной плоскости каретке. Герметизация шторки в закрытом (развернутом) положении по периметру обеспечивается в верхней части, между потолком камеры и подвижной кареткой, установкой многослойной эластичной теплоизоляционной заслонки, закрепленной одним краем на каретке между шторкой и стенками холодильной камеры также установкой многослойных эластичных теплоизоляционных заслонок, закрепленных на кромках складчатой шторки внизу, между полом холодильной камеры и нижней кромкой шторки, герметизация и одновременно фиксация обеспечивается установкой на нижней кромке шторки полосы магнитной резины, контактирующей с металлическим полом или, если нет такового, с уложенным на полу тонким стальным листом. Свободные края многослойных эластичных заслонок выполняются по профилю поверхности, с которой они контактируют (предварительный патент РК 6578,кл. 25 13/00, 1998). Недостатком данной холодильной камеры является недолговечность, обусловленная наличием множества мест изгибов под нагрузкой складчатой шторки, нерациональность использования складчатой шторки с кареткой для холодильных камер больших размеров, что снижает удобство в эксплуатации, а также обязательное наличие стального участка на полу камеры и профильных направляющих для перемещения каретки, снижающих герметизацию камеры и ее надежность. Задачей изобретения является создание конструкции холодильной камеры с регулируемым объемом. Технический результат изобретения - повышение долговечности, надежности, удобства в эксплуатации и улучшение герметизации камеры. Это достигается тем, что в холодильной камере,содержащей корпус, разбрызгиватель хладагента,размещенный в полости корпуса, приспособление для регулирования охлаждаемого объема в зависимости от наличия продукта, согласно изобретению,приспособление для регулирования охлаждаемого объема содержит вертикальную жесткую изотермическую перегородку, установленную на ролики, за 2 крепленные по краям перегородки в ее нижней части с возможностью перекатывания по полу холодильной камеры. По периметру перегородки установлены заслонки из многослойного эластичного теплоизоляционного материала. В средней части перегородки выполнен погрузоразгрузочный проем с двойным шторчатым затвором. Холодильная камера оснащена блочно-канатным механизмом перемещения перегородки и удержания ее в стационарном положении. Изобретение поясняется чертежами, где на фиг. 1 представлена холодильная камера на фиг. 2 - разрез А-А на фиг. 1. Холодильная камера содержит корпус 1, разбрызгиватель хладагента2, размещенный в полости корпуса 1, датчик температуры 3, закрепленный на перегородке 4, приспособление для регулирования охлаждаемого объема в зависимости от наличия продукта, состоящее из вертикальной жесткой изотермической перегородки 4, установленной на ролики 5, закрепленные по краям перегородки 4 в ее нижней части с возможностью перекатывания по полу вдоль холодильной камеры. По периметру перегородки 4 установлены заслонки 6 из многослойного эластичного теплоизоляционного материала. В средней части перегородки выполнен погрузочно-разгрузочный проем прямоугольной формы с двойным шторчатым затвором, представляющий собой две шторки 9 из изотермической герметичной гибкой ткани. Одна шторка 9 - внутренняя, другая наружная. Прямоугольный погрузочно-разгрузочный проем окантован с двух сторон перегородки 4 рамками 7,образующими по контуру проема паз с эластичными уплотнителями 8 для перемещения двух шторок 9,которые при открывании проема, перемещаясь вверх, наматываются на барабаны 10, вращаемые в подшипниковых опорах 11 спиральными пружинами 12, заключенными в цилиндрические ограждающие кожухи. Шторки 9 снизу окантованы жесткой тонкой пленкой 13, снабженной парой ручек 14, каждая с совмещенными с ней пружинными фиксаторами (не показаны), удерживающими шторки в закрытом положении. Холодильная камера снабжена блочно-канатным механизмом перемещения вертикальной изотермической перегородки 4, который содержит с каждой стороны перегородки четыре гибкие тяги 15, две верхние из которых пропущены через промежуточные обводные блоки 16 на барабаны 17, а две нижние - непосредственно на барабаны 17, закрепленные на одном из валиков 18, установленном концами в подшипниковых опорах 19 с возможностью его вращения съемной рукояткой 20 (или от привода). Функционирует холодильная камера следующим образом. 9291 По количеству и сортности скоропортящегося груза, подлежащего загрузке, визуально определяется место расположения вертикальной жесткой изотермической перегородки 4. Вращением одного из валиков 18 перегородку перемещают в намеченное место камеры и фиксируют стопорением обоих валиков от прокручивания (на чертеже не показано). При перемещении перегородки 4 заслонки 6 из многослойного эластичного материала скользят по гладкой внутренней поверхности камеры 1, обеспечивая надежную их взаимную герметизацию. Через прямоугольный проем в перегородке 4 груз укладывают последовательными рядами, наращивая каждый ряд доверху, начиная от передней стенки камеры с закрепленным на ней разбрызгивателем хладагента 2 и закрепляют груз к передней стенке камеры. Затем,воздействуя на ручки 14, опускают внутреннюю шторку 9 вниз до срабатывания совмещенных с ручками фиксаторов (на чертеже не показаны) и следом аналогично - наружную шторку, чем обеспечивается надежная герметизация и теплоизоляция отделенного от камеры объема с загруженным скоропортящимся грузом. В последующем, при дозагрузке камеры неоднократно будут открывать проем перегородки 4, воздействуя на ручки 14 шторок 9 с одновременной их расфиксацией и последующим придерживанием последовательно наружной и внутренней шторок 9, которые поднимаются вверх, наматываясь на барабаны 10 под воздействием спиральных пружин 12 до упора планок 13 в верхний контур рамки 7. При окончательном заполнении грузом отведенного объ ема изотермическую перегородку 4 перемещают вращением валика 18 в следующее положение и т. д. Конструкция предлагаемой холодильной камеры с регулируемым объемом имеет улучшенную герметизацию, надежна, долговечна и удобна в эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Холодильная камера, содержащая корпус, разбрызгиватель хладагента, размещенный в полости корпуса, приспособление для регулирования охлаждаемого объема в зависимости от наличия продукта,отличающаяся тем, что приспособление для регулирования охлаждаемого объема содержит вертикальную жесткую изотермическую перегородку, установленную на ролики, закрепленные по краям перегородки, в ее нижней части, с возможностью перекатывания по полу холодильной камеры. 2. Холодильная камера по п. 1, отличающаяся тем, что по периметру перегородки установлены заслонки из многослойного эластичного теплоизоляционного материала. 3. Холодильная камера по п. 1, отличающаяся тем, что в средней части перегородки выполнен погрузочно-разгрузочный проем с двойным шторчатым затвором. 4. Холодильная камера по п. 1, отличающаяся тем, что она оснащена блочно-канатным механизмом перемещения перегородки и удержания ее в стационарном положении.
