Электродиализатор

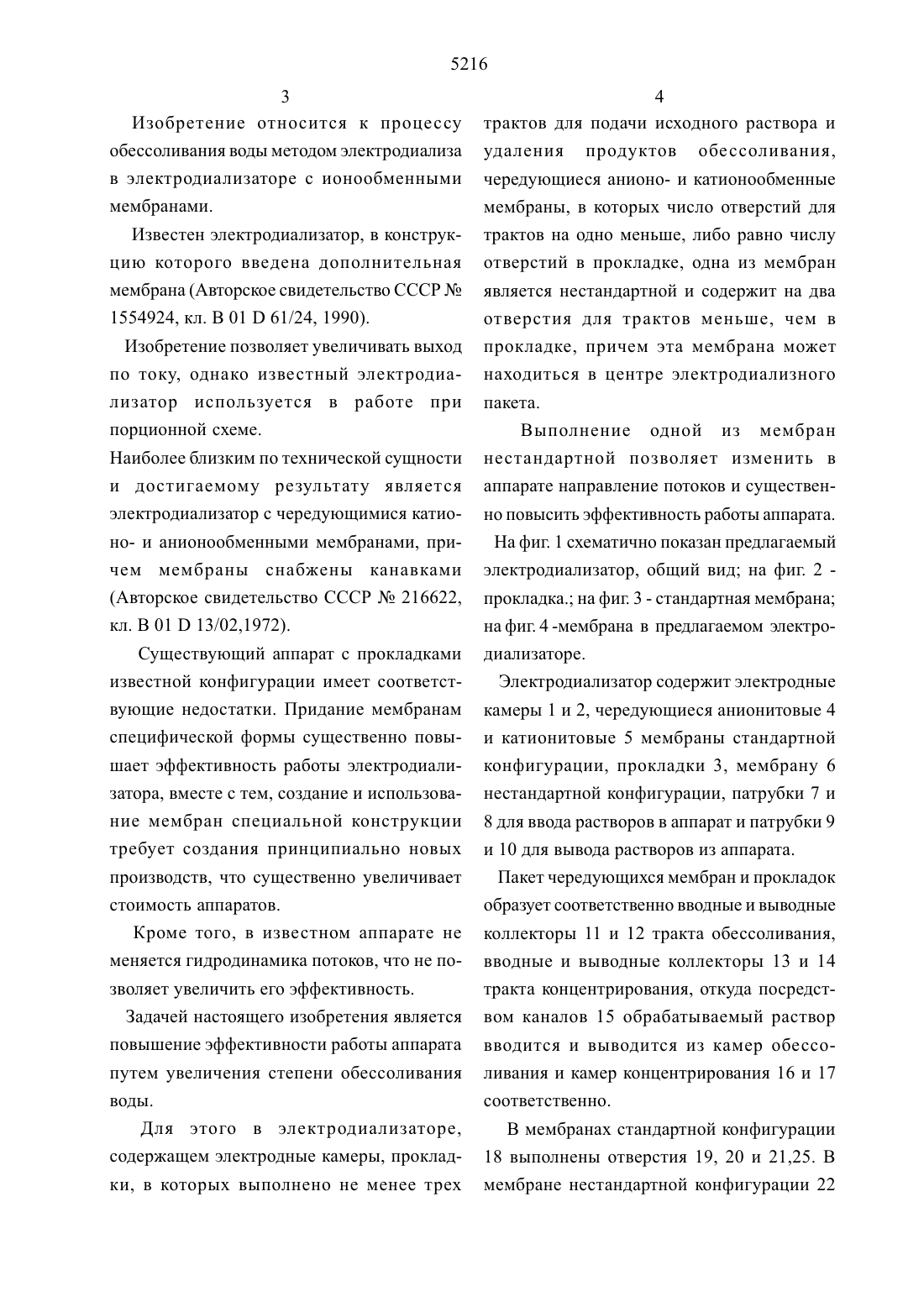

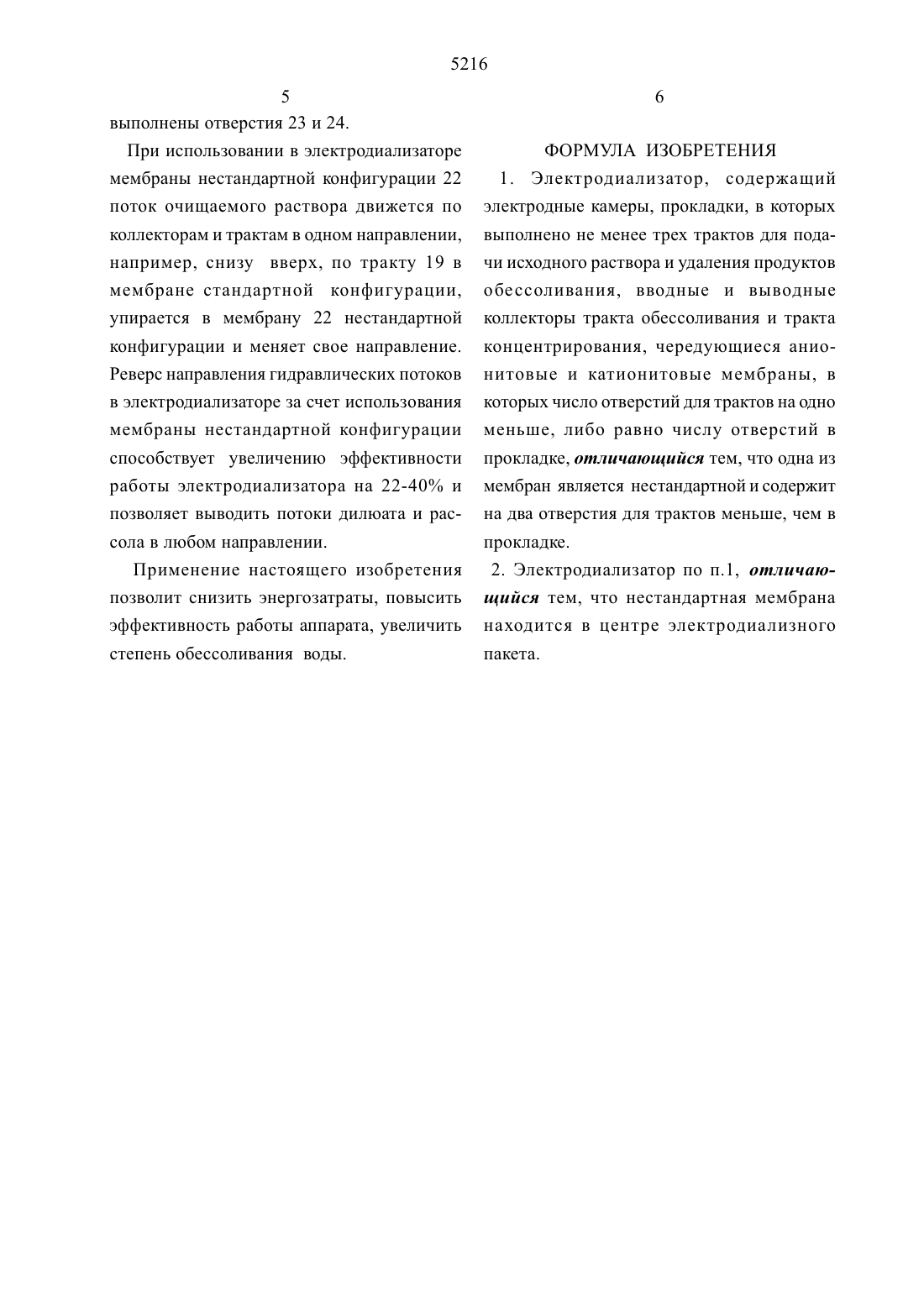

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Товарищество с ограниченной ответственностью фирма Эйкос (К 2)(56) Авторское свидетельство СССР 379216622, кл. В 01 В 13/02, 1972,(57) Изобретение относится к процессу обессоливания воды методом электродиализа в электродиализаторе с ионообменнымиТехническим результатом от использования изобретения является увеличение степени обессоливания воды.Он достигается тем, что электродиализатор,содержащий электродные камеры,прокладки, в которых выполнено не менее трех трактов для подачи исходного раствора и удаления продуктов обессоливания,чередующиеся анионитовые и катионитовые мембраны, в которых число отверстий для трактов на одно меньше, либо равно числу отверстий в прокладке, дополнительно содержит мембрану, которая является нестандартной и содержит на два отверстия для трактов меньше, чем в прокладке, причем эта мембрана может находиться в ЦентреИзобретение относится к процессу обессоливания воды методом электродиализа в электродиализаторе с ионообменными мембранами.Известен электродиализатор, в конструкцию которого введена дополнительная мембрана (Авторское свидетельство СССР Не 1554924, кл. В 01 13 61/24, 1990).Изобретение позволяет увеличивать выход по току, однако известный электродиализатор используется в работе при порционной схеме.Наиболее близким по технической сущности и достигаемому результату является электродиализатор с чередующимися катионо- и анионообменными мембранами, приснабжены(Авторское свидетельство СССР Не 216622,кл. В 01 В 13/02,1972).Существующий аппарат с прокладками известной конфигурации имеет соответствующие недостатки. Придание мембранам специфической формы существенно повь 1 щает эффективность работы электродиализатора, вместе с тем, создание и использование мембран специальной конструкции требует создания принципиально новых производств, что существенно увеличивает стоимость аппаратов.Кроме того, в известном аппарате не меняется гидродинамика потоков, что не позволяет увеличить его эффективность.Задачей настоящего изобретения является повышение эффективности работы аппарата путем увеличения степени обессоливания воды.Для этого в электродиализаторе,содержащем электродные камеры, проклад КИ, В КОТОрЫХ ВЫПОЛНСНО не МСНСС трех4 трактов ДЛЯ ПОДЗЧИ ИСХОДНОГО рЗСТВОрЗ Иудаления продуктов обессоливания,чередующиеся анионо- И катионообменные мембраны, в которых число отверстий для трактов на одно меньще, либо равно числу отверстий в прокладке, одна из мембран является нестандартной и содержит на два отверстия для трактов меньще, чем в прокладке, причем эта мембрана может находиться в центре электродиализного пакета. Выполнение одной из мембран нестандартной позволяет изменить в аппарате направление потоков И существенно повысить эффективность работы аппарата.На фиг 1 схематично показан предлагаемый электродиализатор, общий вид на фиг 2 прокладка. на фиг 3 - стандартная мембрана на фиг 4 -мембрана в предлагаемом электродиализаторе.Электродиализатор содержит электродные камеры 1 и 2, чередующиеся анИонитовь 1 е 4 И катионитовые 5 мембраны стандартной конфигурации, прокладки 3, мембрану 6 нестандартной конфигурации, патрубки 7 И 8 для ввода растворов в аппарат и патрубки 9 И 10 для вывода растворов из аппарата.Пакет чередующихся мембран И прокладок образует соответственно вводные И выводные коллекторы 11 и 12 тракта обессоливания,вводные и выводные коллекторы 13 и 14 тракта концентрирования, откуда посредством каналов 15 обрабатываемый раствор вводится И выводится из камер обессоливания и камер концентрирования 16 И 17 соответственно.В мембранах стандартной конфигурации 18 выполнены отверстия 19, 20 и 21,25. Вмембране нестандартной конфигурации 22При использовании в электродиализаторе Мембраны нестандартной Конфигурации 22 поток очищаемого раствора движется по коллекторам и трактам в одном направлении,например, снизу вверх, по тракту 19 в мембране стандартной конфигурации,упирается в Мембрану 22 нестандартной конфигурации и меняет свое направление. Реверс направления гидравлических потоков в электродиализаторе за счет использования мембраны нестандартной Конфигурации способствует увеличению эффективности работы электродиализатора на 22-40 и позволяет выводить потоки дилюата и рассола в любом направлении.Применение настоящего изобретения позволит снизить энергозатраты, повысить эффективность работы аппарата, увеличитьФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электродиализатор, содержащий электродные камеры, прокладки, в которых выполнено не менее трех трактов для подачи исходного раствора и удаления продуктов обессоливания, вводные и выводные коллекторы тракта обессоливания и тракта концентрирования, чередующиеся анионитовые И катионитовые мембраны, в которых число отверстий для трактов на одно меньше, либо равно числу отверстий в прокладке, отличающийся тем, что одна из мембран является нестандартной и содержит на два отверстия для трактов меньше, чем в прокладке. 2. Электродиализатор по п.1, отличающийся тем, что нестандартная мембрана находится в центре электродиализногоВерстка Казпатент, Исполнитель Н.П. Дьяченко Корректор Л.С. Нафтолович Ответственный за выпуск 3.3, Фаизова
