Сейсмостойкая, стеновая, круглопустотная панель

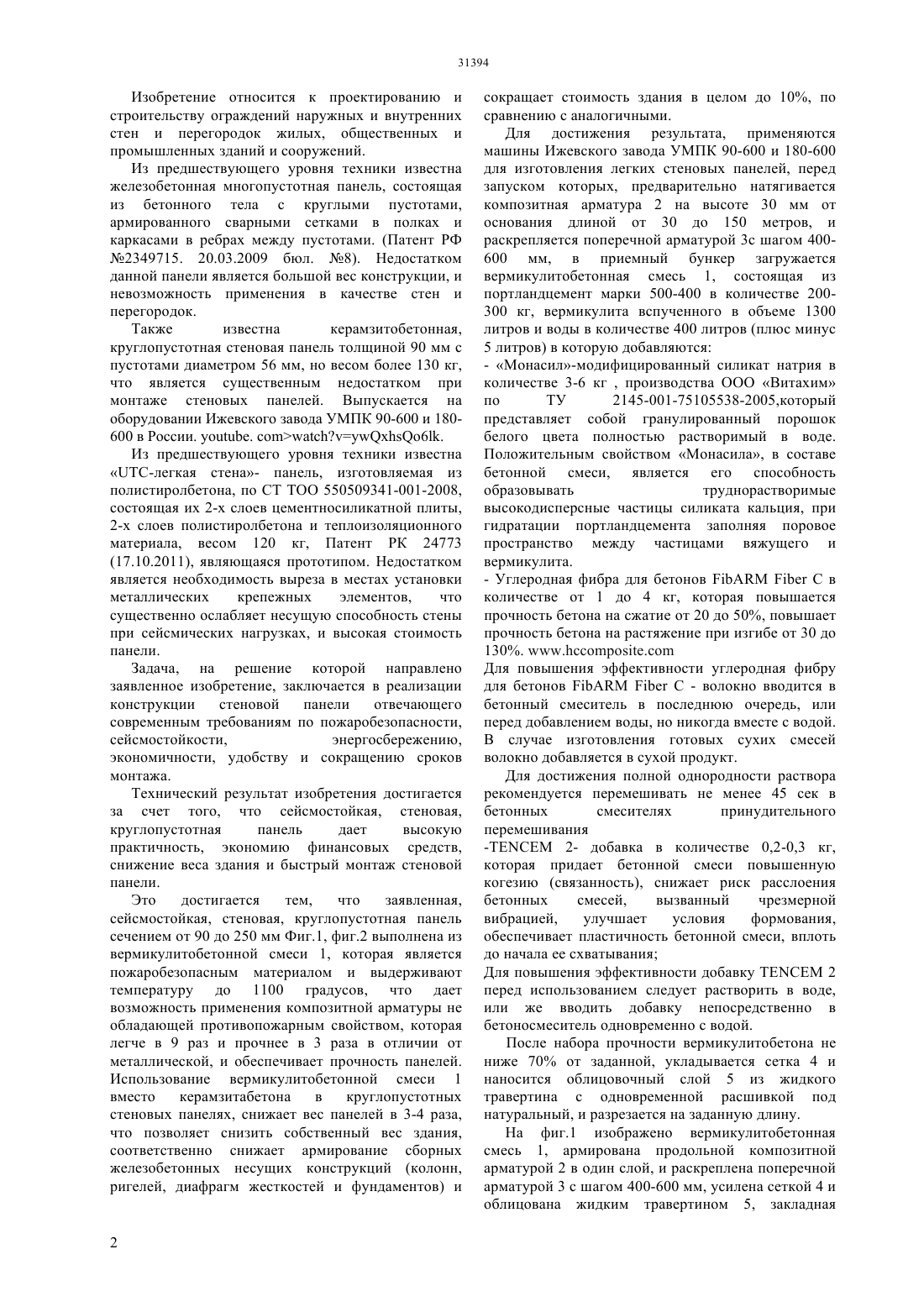

(51) 04 2/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ раскрепленная поперечной арматурой по которым проходит машина УМПК 90-600, формируя панели из вермикулитобетонной смеси. Технический результат заключается в применении вермикулитобетонной смеси, которая дополнительно содержит Монасил,пластификатор для бетона-2,и углеродную фибру для бетонаС в количестве от 1-4 кг, которая повышается прочность бетона на сжатие от 20 до 50, повышает прочность бетона на растяжение при изгибе от 30 до 130. Для повышения эффективности углеродная фибру для бетоновС - волокно вводится в бетонный смеситель в последнюю очередь, или перед добавлением воды, но никогда вместе с водой. В случае изготовления готовых сухих смесей волокно добавляется в сухой продукт. Для достижения полной однородности раствора рекомендуется перемешивать не менее 45 сек в бетонных смесителях принудительного перемешивания сразу после формирования панели на поверхность укладывается сетка и облицовывается жидким травертином с расшивкой под натуральный. После достижения 70 прочности разрезается на части определенной длины, и перевозится к месту монтажа, где наклеивается закладная деталь из уголка 30301.5, клеем 230 и выдерживается не менее суток. Одновременно на плиты перекрытия устанавливаются закладные детали, по которым производится монтаж стеновых панелей. По истечении суток выполняется монтаж стеновых панелей наружных,внутренних и внутриквартирных.(57) Изобретение Сейсмостойкая, стеновая,круглопустотная панель относится,к проектированию и строительству ограждений наружных и внутренних стен и перегородок жилых,общественных и промышленных зданий и сооружений. Сущность изобретения в том, что стеновая круглопустотная панель выполняется на машинах Ижевского завода УМПК-90-600, и 180-600 заполнителем которого, вместо керамзита, является вермикулитобетонная смесь с добавками,являющийся пожаробезопасным материалом и выдерживающий температуру до 1100 градусов, что дает возможность применения композитной арматуры путем натяжения между упорами, 31394 Изобретение относится к проектированию и строительству ограждений наружных и внутренних стен и перегородок жилых, общественных и промышленных зданий и сооружений. Из предшествующего уровня техники известна железобетонная многопустотная панель, состоящая из бетонного тела с круглыми пустотами,армированного сварными сетками в полках и каркасами в ребрах между пустотами. (Патент РФ 2349715. 20.03.2009 бюл. 8). Недостатком данной панели является большой вес конструкции, и невозможность применения в качестве стен и перегородок. Также известна керамзитобетонная,круглопустотная стеновая панель толщиной 90 мм с пустотами диаметром 56 мм, но весом более 130 кг,что является существенным недостатком при монтаже стеновых панелей. Выпускается на оборудовании Ижевского завода УМПК 90-600 и 180600 в России. . 6. Из предшествующего уровня техники известна-легкая стена- панель, изготовляемая из полистиролбетона, по СТ ТОО 550509341-001-2008,состоящая их 2-х слоев цементносиликатной плиты,2-х слоев полистиролбетона и теплоизоляционного материала, весом 120 кг, Патент РК 24773(17.10.2011), являющаяся прототипом. Недостатком является необходимость выреза в местах установки металлических крепежных элементов,что существенно ослабляет несущую способность стены при сейсмических нагрузках, и высокая стоимость панели. Задача, на решение которой направлено заявленное изобретение, заключается в реализации конструкции стеновой панели отвечающего современным требованиям по пожаробезопасности,сейсмостойкости,энергосбережению,экономичности, удобству и сокращению сроков монтажа. Технический результат изобретения достигается за счет того, что сейсмостойкая, стеновая,круглопустотная панель дает высокую практичность, экономию финансовых средств,снижение веса здания и быстрый монтаж стеновой панели. Это достигается тем,что заявленная,сейсмостойкая, стеновая, круглопустотная панель сечением от 90 до 250 мм Фиг.1, фиг.2 выполнена из вермикулитобетонной смеси 1, которая является пожаробезопасным материалом и выдерживают температуру до 1100 градусов, что дает возможность применения композитной арматуры не обладающей противопожарным свойством, которая легче в 9 раз и прочнее в 3 раза в отличии от металлической, и обеспечивает прочность панелей. Использование вермикулитобетонной смеси 1 вместо керамзитабетона в круглопустотных стеновых панелях, снижает вес панелей в 3-4 раза,что позволяет снизить собственный вес здания,соответственно снижает армирование сборных железобетонных несущих конструкций (колонн,ригелей, диафрагм жесткостей и фундаментов) и сокращает стоимость здания в целом до 10, по сравнению с аналогичными. Для достижения результата, применяются машины Ижевского завода УМПК 90-600 и 180-600 для изготовления легких стеновых панелей, перед запуском которых, предварительно натягивается композитная арматура 2 на высоте 30 мм от основания длиной от 30 до 150 метров, и раскрепляется поперечной арматурой 3 с шагом 400600 мм, в приемный бункер загружается вермикулитобетонная смесь 1, состоящая из портландцемент марки 500-400 в количестве 200300 кг, вермикулита вспученного в объеме 1300 литров и воды в количестве 400 литров (плюс минус 5 литров) в которую добавляются- Монасил-модифицированный силикат натрия в количестве 3-6 кг , производства ООО Витахим по ТУ 2145-001-75105538-2005,который представляет собой гранулированный порошок белого цвета полностью растворимый в воде. Положительным свойством Монасила, в составе бетонной смеси, является его способность образовывать труднорастворимые высокодисперсные частицы силиката кальция, при гидратации портландцемента заполняя поровое пространство между частицами вяжущего и вермикулита.- Углеродная фибра для бетоновС в количестве от 1 до 4 кг, которая повышается прочность бетона на сжатие от 20 до 50, повышает прочность бетона на растяжение при изгибе от 30 до 130. Для повышения эффективности углеродная фибру для бетоновС - волокно вводится в бетонный смеситель в последнюю очередь, или перед добавлением воды, но никогда вместе с водой. В случае изготовления готовых сухих смесей волокно добавляется в сухой продукт. Для достижения полной однородности раствора рекомендуется перемешивать не менее 45 сек в бетонных смесителях принудительного перемешивания- 2- добавка в количестве 0,2-0,3 кг,которая придает бетонной смеси повышенную когезию (связанность), снижает риск расслоения бетонных смесей,вызванный чрезмерной вибрацией,улучшает условия формования,обеспечивает пластичность бетонной смеси, вплоть до начала ее схватывания Для повышения эффективности добавку 2 перед использованием следует растворить в воде,или же вводить добавку непосредственно в бетоносмеситель одновременно с водой. После набора прочности вермикулитобетона не ниже 70 от заданной, укладывается сетка 4 и наносится облицовочный слой 5 из жидкого травертина с одновременной расшивкой под натуральный, и разрезается на заданную длину. На фиг.1 изображено вермикулитобетонная смесь 1, армирована продольной композитной арматурой 2 в один слой, и раскреплена поперечной арматурой 3 с шагом 400-600 мм, усилена сеткой 4 и облицована жидким травертином 5, закладная деталь в виде гнутого уголка 6, клей 230 7, в последствии скрываемая галтелями,которая позволяет крепить стеновую панель к потолку, в отличии от -легкая стена, для крепления которой необходимо делать вырезы фрезой в панели. На фигурах 3,4 изображены эскизы расположения отверстий в зависимости от толщины стеновых панелей. Сведениями, подтверждающие возможность осуществления изобретения, являются наличие машиныУМПК 90-600 и 180-600 для изготовления стеновых панелей..6,общедоступность приобретения компонентов состава для разработки и производства облегченной стеновой панели с пустотами, или без отвечающего требованиям пожаробезопасности, сейсмостойкости,энергосбережения, экономичности, удобства и сокращению сроков монтажа. ФОРМУЛА ИЗОБРЕТЕНИЯ Сейсмостойкая, стеновая, круглопустотная панель,состоящая из бетона с круглыми пустотами,армированного композитной арматурой,отличающаяся тем, что панель выполнена из вермикулитобе тонной смеси с добавками монасил, 2 и углеродной фибройС, и имеющая вертикальные круглые пустоты, в верхней ее части предусмотрена закладная деталь в виде гнутого уголка, установленная с помощыю клея 230, а наружная часть панели облицована жидким травертином и усилена сеткой.
