Навесные гидравлические ножницы для резки твердых бытовых отходов

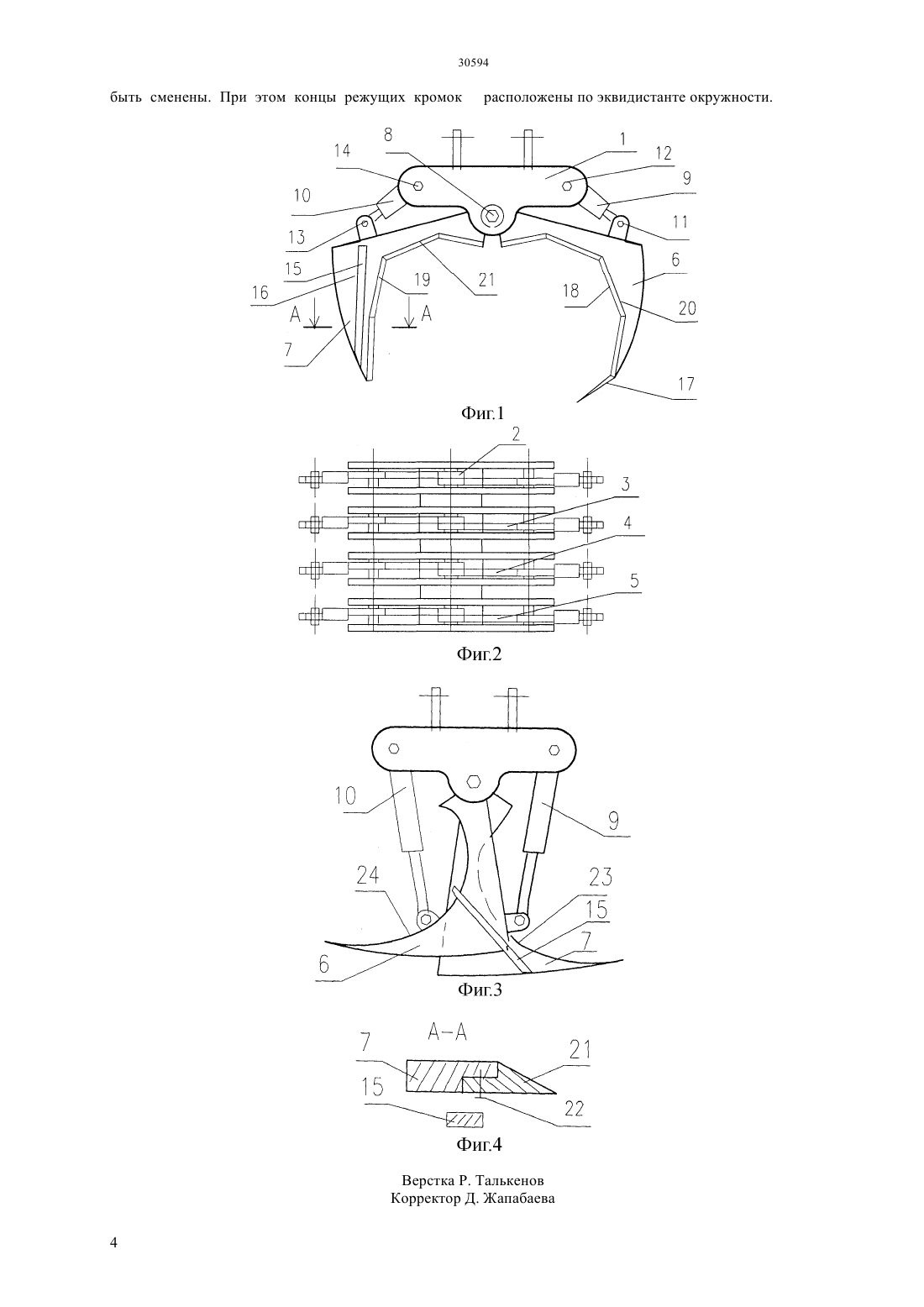

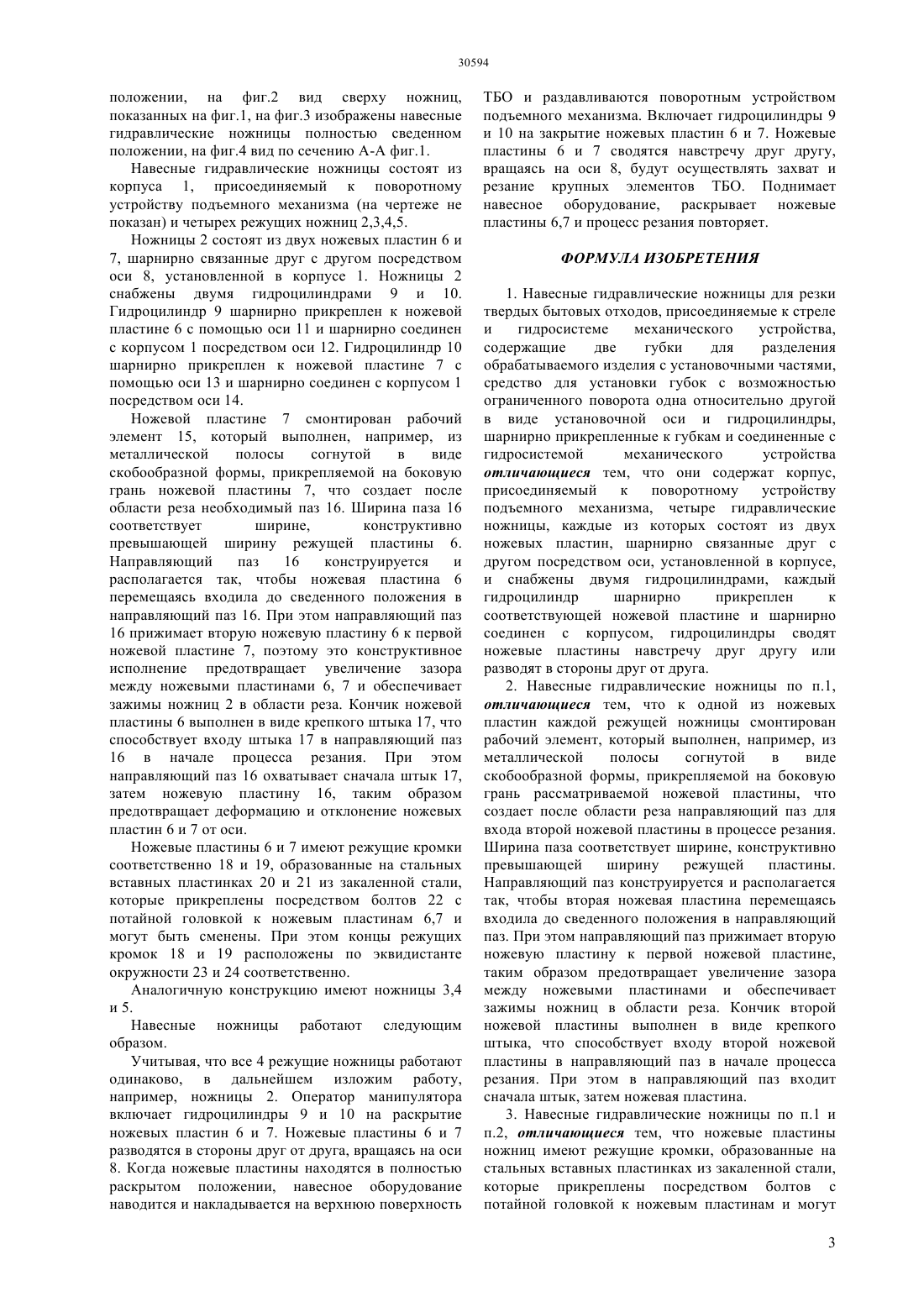

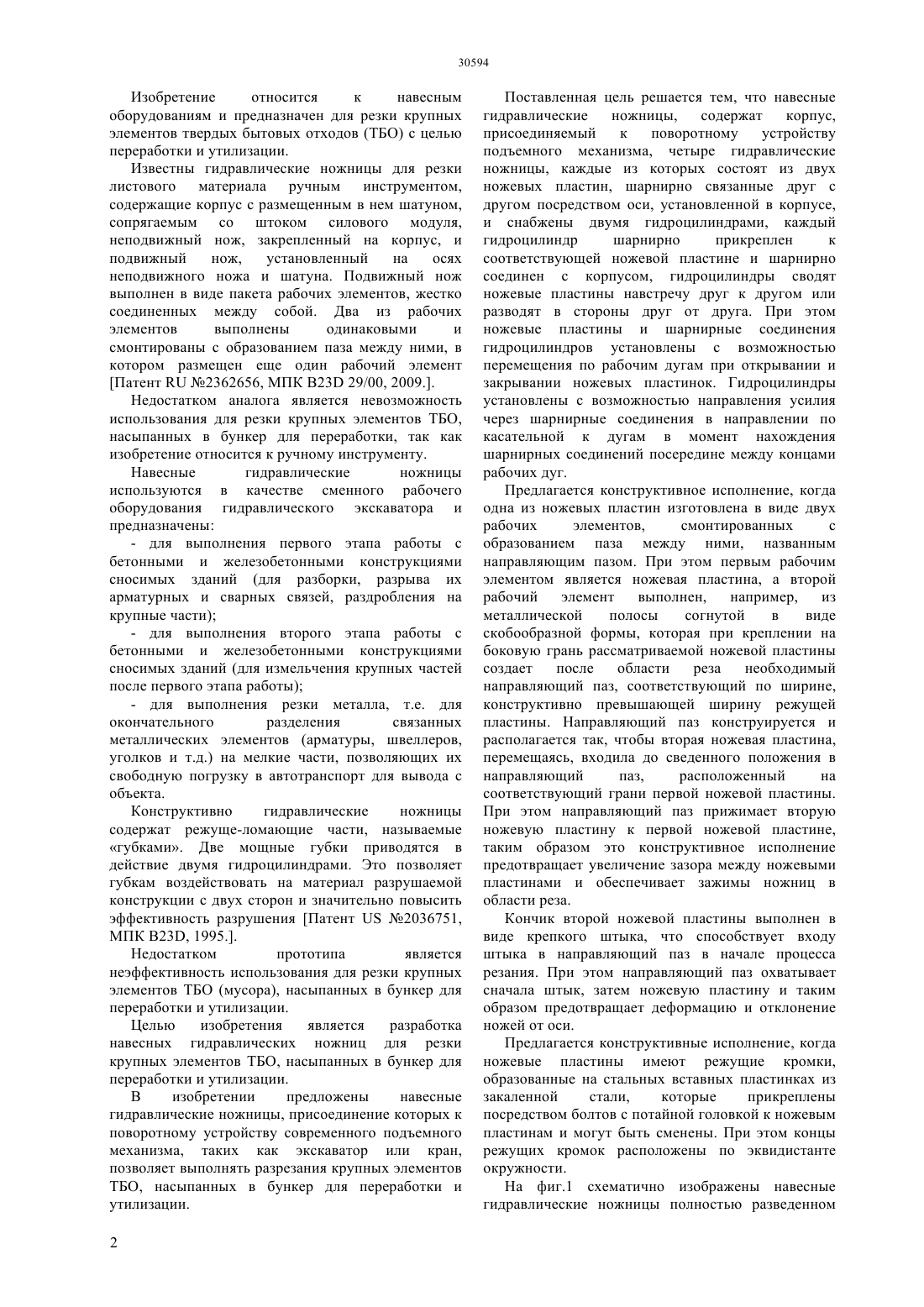

(51) 23 29/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Одна из ножевых пластин изготовлена в виде двух рабочих элементов, смонтированных с образованием паза между ними, названным направляющим пазом. При этом первым рабочим элементом является ножевая пластина, а второй рабочий элемент выполнен, например, из металлической полосы согнутой в виде скобообразной формы, которая при креплении на боковую грань рассматриваемой ножевой пластины создает после области реза необходимый направляющий паз, соответствующий по ширине,конструктивно превышающей ширину режущей пластины. В процессе резания направляющий паз прижимает вторую ножевую пластину к первой ножевой пластине,таким образом это конструктивное исполнение предотвращает увеличение зазора между ножевыми пластинами и обеспечивает зажимы ножниц в области реза. Кончик второй ножевой пластины выполнен в виде крепкого штыка, что способствует входу штыка в направляющий паз в начале процесса резания. При этом направляющий паз охватывает сначала штык, затем ножевую пластину и таким образом предотвращает деформацию и отклонение ножей от оси. Ножевые пластины имеют режущие кромки,образованные на стальных вставных пластинках из закаленной стали,которые прикреплены посредством болтов с потайной головкой к ножевым пластинам и могут быть сменены. При этом концы режущих кромок расположены по эквидистанте окружности. Навесные гидравлические ножницы,присоединяемые к поворотному устройству современного подъемного механизма, таких как экскаватор или кран, позволяют выполнять разрезания крупных элементов ТБО, насыпанных в бункер для переработки и утилизации.(72) Ермеков Толеухан Ермекович Уразбаев Жматай Зейноллалы Нрмаханов Баймахан Байдабеков Ауез Кенесбеклы Бекжгтов Есентай Тышбеклы Ермеков Ерлан Тлеуханлы Нрмахан Максат Баймаханлы Берикбаев Мади Кошкинбаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Евразийский национальный университет им. Л.Н. Гумилева Министерства образования и науки Республики Казахстан(54) НАВЕСНЫЕ ГИДРАВЛИЧЕСКИЕ НОЖНИЦЫ ДЛЯ РЕЗКИ ТВЕРДЫХ БЫТОВЫХ ОТХОДОВ(57) Изобретение относится к навесным оборудованиям и предназначен для резки крупных элементов твердых бытовых отходов (ТБО) с целью переработки и утилизации. Навесные гидравлические ножницы, содержат корпус, присоединяемый к поворотному устройству подъемного механизма, четыре гидравлические ножницы, каждые из которых состоят из двух ножевых пластин, шарнирно связанные друг с другом посредством оси, установленной в корпусе,и снабжены двумя гидроцилиндрами, каждый гидроцилиндр шарнирно прикреплен к соответствующей ножевой пластине и шарнирно соединен с корпусом, гидроцилиндры сводят ножевые пластины навстречу друг к другом или разводят в стороны друг от друга. Изобретение относится к навесным оборудованиям и предназначен для резки крупных элементов твердых бытовых отходов (ТБО) с целью переработки и утилизации. Известны гидравлические ножницы для резки листового материала ручным инструментом,содержащие корпус с размещенным в нем шатуном,сопрягаемым со штоком силового модуля,неподвижный нож, закрепленный на корпус, и подвижный нож,установленный на осях неподвижного ножа и шатуна. Подвижный нож выполнен в виде пакета рабочих элементов, жестко соединенных между собой. Два из рабочих элементов выполнены одинаковыми и смонтированы с образованием паза между ними, в котором размещен еще один рабочий элемент Патент 2362656, МПК В 23 29/00, 2009 Недостатком аналога является невозможность использования для резки крупных элементов ТБО,насыпанных в бункер для переработки, так как изобретение относится к ручному инструменту. Навесные гидравлические ножницы используются в качестве сменного рабочего оборудования гидравлического экскаватора и предназначены- для выполнения первого этапа работы с бетонными и железобетонными конструкциями сносимых зданий (для разборки, разрыва их арматурных и сварных связей, раздробления на крупные части)- для выполнения второго этапа работы с бетонными и железобетонными конструкциями сносимых зданий (для измельчения крупных частей после первого этапа работы)- для выполнения резки металла, т.е. для окончательного разделения связанных металлических элементов (арматуры, швеллеров,уголков и т.д.) на мелкие части, позволяющих их свободную погрузку в автотранспорт для вывода с объекта. Конструктивно гидравлические ножницы содержат режуще-ломающие части, называемые губками. Две мощные губки приводятся в действие двумя гидроцилиндрами. Это позволяет губкам воздействовать на материал разрушаемой конструкции с двух сторон и значительно повысить эффективность разрушения Патент 2036751,МПК В 23, 1995 Недостатком прототипа является неэффективность использования для резки крупных элементов ТБО (мусора), насыпанных в бункер для переработки и утилизации. Целью изобретения является разработка навесных гидравлических ножниц для резки крупных элементов ТБО, насыпанных в бункер для переработки и утилизации. В изобретении предложены навесные гидравлические ножницы, присоединение которых к поворотному устройству современного подъемного механизма, таких как экскаватор или кран,позволяет выполнять разрезания крупных элементов ТБО, насыпанных в бункер для переработки и утилизации. 2 Поставленная цель решается тем, что навесные гидравлические ножницы,содержат корпус,присоединяемый к поворотному устройству подъемного механизма, четыре гидравлические ножницы, каждые из которых состоят из двух ножевых пластин, шарнирно связанные друг с другом посредством оси, установленной в корпусе,и снабжены двумя гидроцилиндрами, каждый гидроцилиндр шарнирно прикреплен к соответствующей ножевой пластине и шарнирно соединен с корпусом, гидроцилиндры сводят ножевые пластины навстречу друг к другом или разводят в стороны друг от друга. При этом ножевые пластины и шарнирные соединения гидроцилиндров установлены с возможностью перемещения по рабочим дугам при открывании и закрывании ножевых пластинок. Гидроцилиндры установлены с возможностью направления усилия через шарнирные соединения в направлении по касательной к дугам в момент нахождения шарнирных соединений посередине между концами рабочих дуг. Предлагается конструктивное исполнение, когда одна из ножевых пластин изготовлена в виде двух рабочих элементов,смонтированных с образованием паза между ними, названным направляющим пазом. При этом первым рабочим элементом является ножевая пластина, а второй рабочий элемент выполнен,например,из металлической полосы согнутой в виде скобообразной формы, которая при креплении на боковую грань рассматриваемой ножевой пластины создает после области реза необходимый направляющий паз, соответствующий по ширине,конструктивно превышающей ширину режущей пластины. Направляющий паз конструируется и располагается так, чтобы вторая ножевая пластина,перемещаясь, входила до сведенного положения в направляющий паз,расположенный на соответствующий грани первой ножевой пластины. При этом направляющий паз прижимает вторую ножевую пластину к первой ножевой пластине,таким образом это конструктивное исполнение предотвращает увеличение зазора между ножевыми пластинами и обеспечивает зажимы ножниц в области реза. Кончик второй ножевой пластины выполнен в виде крепкого штыка, что способствует входу штыка в направляющий паз в начале процесса резания. При этом направляющий паз охватывает сначала штык, затем ножевую пластину и таким образом предотвращает деформацию и отклонение ножей от оси. Предлагается конструктивные исполнение, когда ножевые пластины имеют режущие кромки,образованные на стальных вставных пластинках из закаленной стали,которые прикреплены посредством болтов с потайной головкой к ножевым пластинам и могут быть сменены. При этом концы режущих кромок расположены по эквидистанте окружности. На фиг.1 схематично изображены навесные гидравлические ножницы полностью разведенном положении, на фиг.2 вид сверху ножниц,показанных на фиг.1, на фиг.3 изображены навесные гидравлические ножницы полностью сведенном положении, на фиг.4 вид по сечению А-А фиг.1. Навесные гидравлические ножницы состоят из корпуса 1, присоединяемый к поворотному устройству подъемного механизма (на чертеже не показан) и четырех режущих ножниц 2,3,4,5. Ножницы 2 состоят из двух ножевых пластин 6 и 7, шарнирно связанные друг с другом посредством оси 8, установленной в корпусе 1. Ножницы 2 снабжены двумя гидроцилиндрами 9 и 10. Гидроцилиндр 9 шарнирно прикреплен к ножевой пластине 6 с помощью оси 11 и шарнирно соединен с корпусом 1 посредством оси 12. Гидроцилиндр 10 шарнирно прикреплен к ножевой пластине 7 с помощью оси 13 и шарнирно соединен с корпусом 1 посредством оси 14. Ножевой пластине 7 смонтирован рабочий элемент 15, который выполнен, например, из металлической полосы согнутой в виде скобообразной формы, прикрепляемой на боковую грань ножевой пластины 7, что создает после области реза необходимый паз 16. Ширина паза 16 соответствует ширине,конструктивно превышающей ширину режущей пластины 6. Направляющий паз 16 конструируется и располагается так, чтобы ножевая пластина 6 перемещаясь входила до сведенного положения в направляющий паз 16. При этом направляющий паз 16 прижимает вторую ножевую пластину 6 к первой ножевой пластине 7, поэтому это конструктивное исполнение предотвращает увеличение зазора между ножевыми пластинами 6, 7 и обеспечивает зажимы ножниц 2 в области реза. Кончик ножевой пластины 6 выполнен в виде крепкого штыка 17, что способствует входу штыка 17 в направляющий паз 16 в начале процесса резания. При этом направляющий паз 16 охватывает сначала штык 17,затем ножевую пластину 16, таким образом предотвращает деформацию и отклонение ножевых пластин 6 и 7 от оси. Ножевые пластины 6 и 7 имеют режущие кромки соответственно 18 и 19, образованные на стальных вставных пластинках 20 и 21 из закаленной стали,которые прикреплены посредством болтов 22 с потайной головкой к ножевым пластинам 6,7 и могут быть сменены. При этом концы режущих кромок 18 и 19 расположены по эквидистанте окружности 23 и 24 соответственно. Аналогичную конструкцию имеют ножницы 3,4 и 5. Навесные ножницы работают следующим образом. Учитывая, что все 4 режущие ножницы работают одинаково, в дальнейшем изложим работу,например, ножницы 2. Оператор манипулятора включает гидроцилиндры 9 и 10 на раскрытие ножевых пластин 6 и 7. Ножевые пластины 6 и 7 разводятся в стороны друг от друга, вращаясь на оси 8. Когда ножевые пластины находятся в полностью раскрытом положении, навесное оборудование наводится и накладывается на верхнюю поверхность ТБО и раздавливаются поворотным устройством подъемного механизма. Включает гидроцилиндры 9 и 10 на закрытие ножевых пластин 6 и 7. Ножевые пластины 6 и 7 сводятся навстречу друг другу,вращаясь на оси 8, будут осуществлять захват и резание крупных элементов ТБО. Поднимает навесное оборудование, раскрывает ножевые пластины 6,7 и процесс резания повторяет. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Навесные гидравлические ножницы для резки твердых бытовых отходов, присоединяемые к стреле и гидросистеме механического устройства,содержащие две губки для разделения обрабатываемого изделия с установочными частями,средство для установки губок с возможностью ограниченного поворота одна относительно другой в виде установочной оси и гидроцилиндры,шарнирно прикрепленные к губкам и соединенные с гидросистемой механического устройства отличающиеся тем, что они содержат корпус,присоединяемый к поворотному устройству подъемного механизма, четыре гидравлические ножницы, каждые из которых состоят из двух ножевых пластин, шарнирно связанные друг с другом посредством оси, установленной в корпусе,и снабжены двумя гидроцилиндрами, каждый гидроцилиндр шарнирно прикреплен к соответствующей ножевой пластине и шарнирно соединен с корпусом, гидроцилиндры сводят ножевые пластины навстречу друг другу или разводят в стороны друг от друга. 2. Навесные гидравлические ножницы по п.1,отличающиеся тем, что к одной из ножевых пластин каждой режущей ножницы смонтирован рабочий элемент, который выполнен, например, из металлической полосы согнутой в виде скобообразной формы, прикрепляемой на боковую грань рассматриваемой ножевой пластины, что создает после области реза направляющий паз для входа второй ножевой пластины в процессе резания. Ширина паза соответствует ширине, конструктивно превышающей ширину режущей пластины. Направляющий паз конструируется и располагается так, чтобы вторая ножевая пластина перемещаясь входила до сведенного положения в направляющий паз. При этом направляющий паз прижимает вторую ножевую пластину к первой ножевой пластине,таким образом предотвращает увеличение зазора между ножевыми пластинами и обеспечивает зажимы ножниц в области реза. Кончик второй ножевой пластины выполнен в виде крепкого штыка, что способствует входу второй ножевой пластины в направляющий паз в начале процесса резания. При этом в направляющий паз входит сначала штык, затем ножевая пластина. 3. Навесные гидравлические ножницы по п.1 и п.2, отличающиеся тем, что ножевые пластины ножниц имеют режущие кромки, образованные на стальных вставных пластинках из закаленной стали,которые прикреплены посредством болтов с потайной головкой к ножевым пластинам и могут 3 быть сменены. При этом концы режущих кромок расположены по эквидистанте окружности.
