Установка для приготовления и хранения жидких противогололедных реагентов

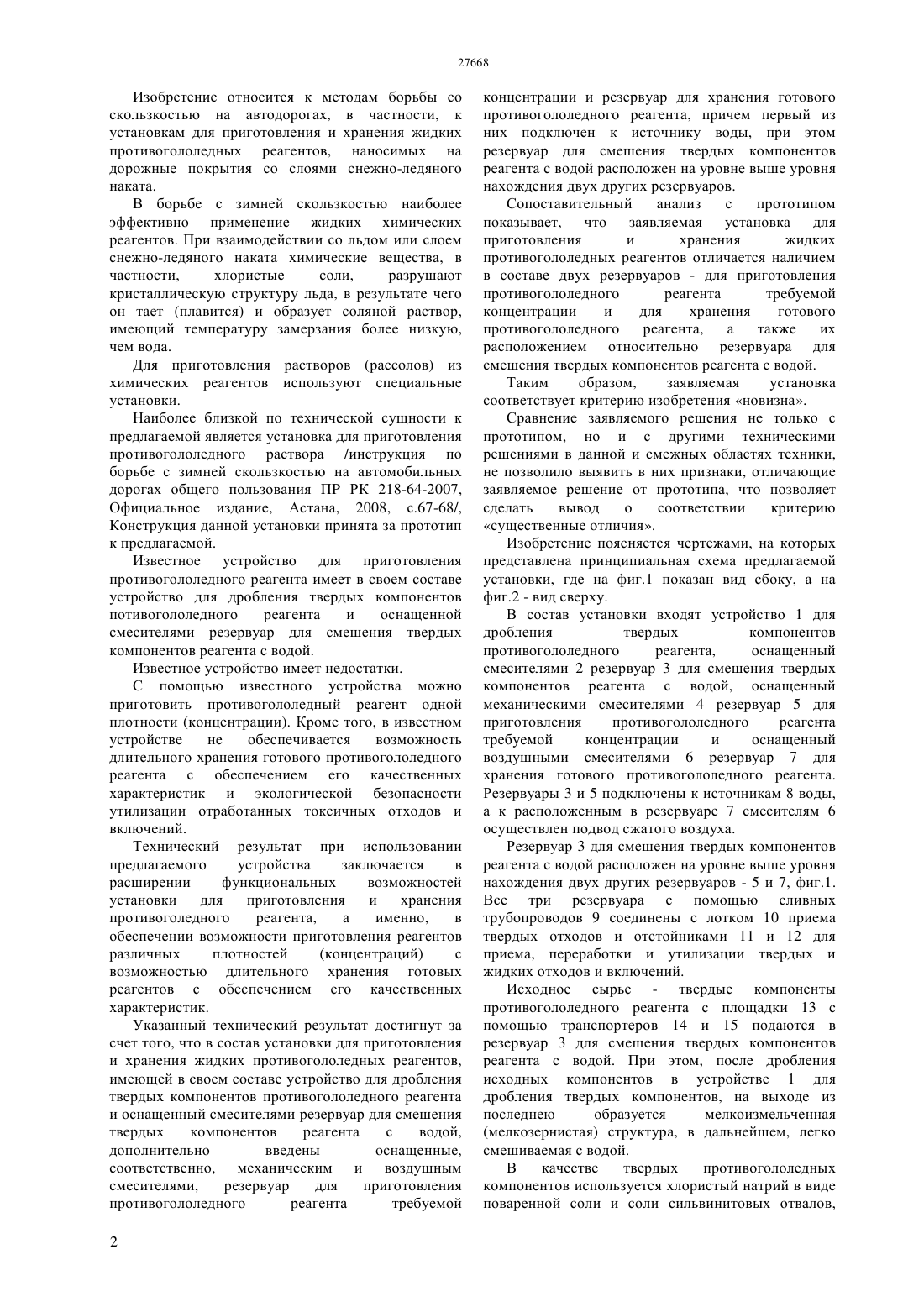

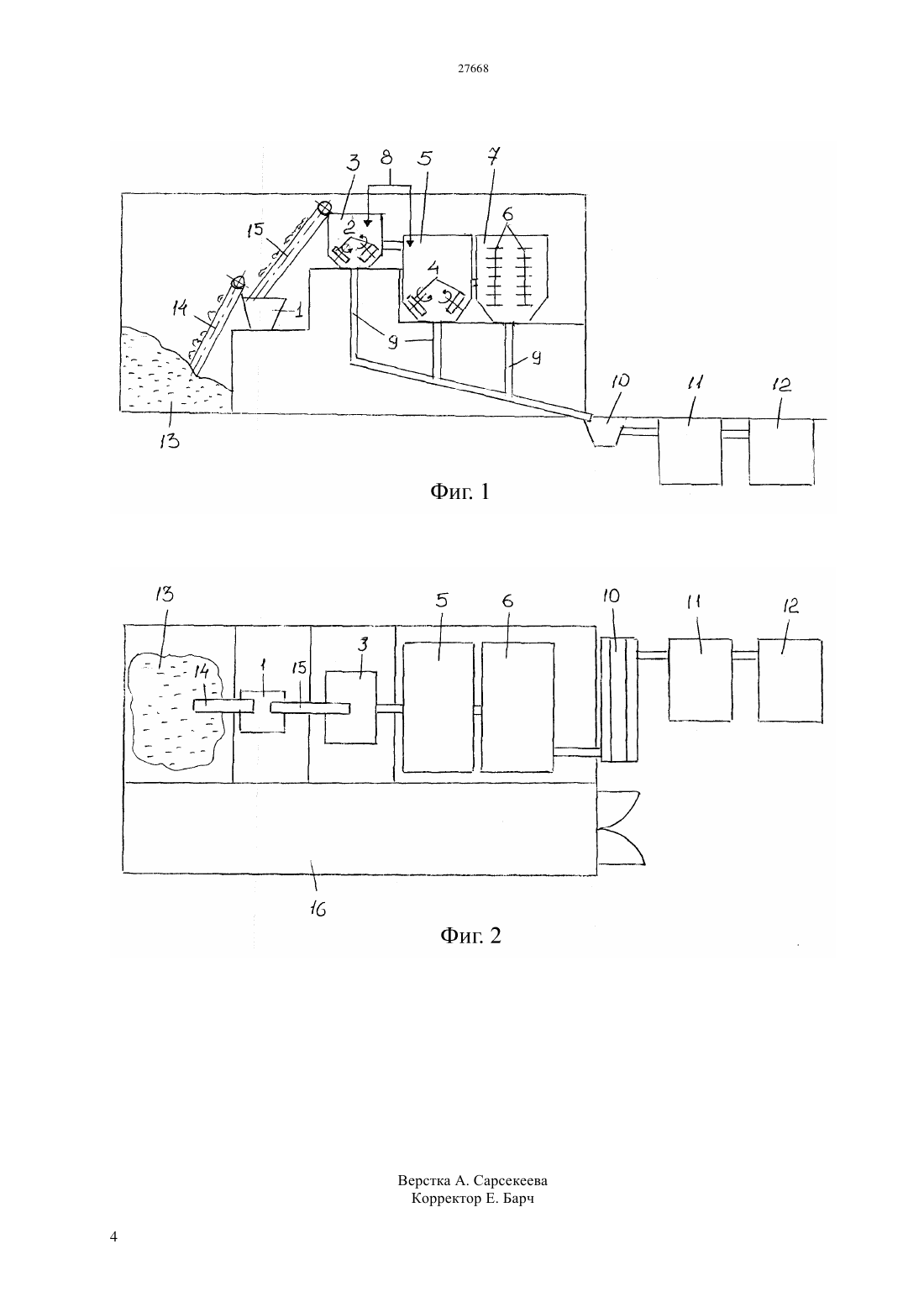

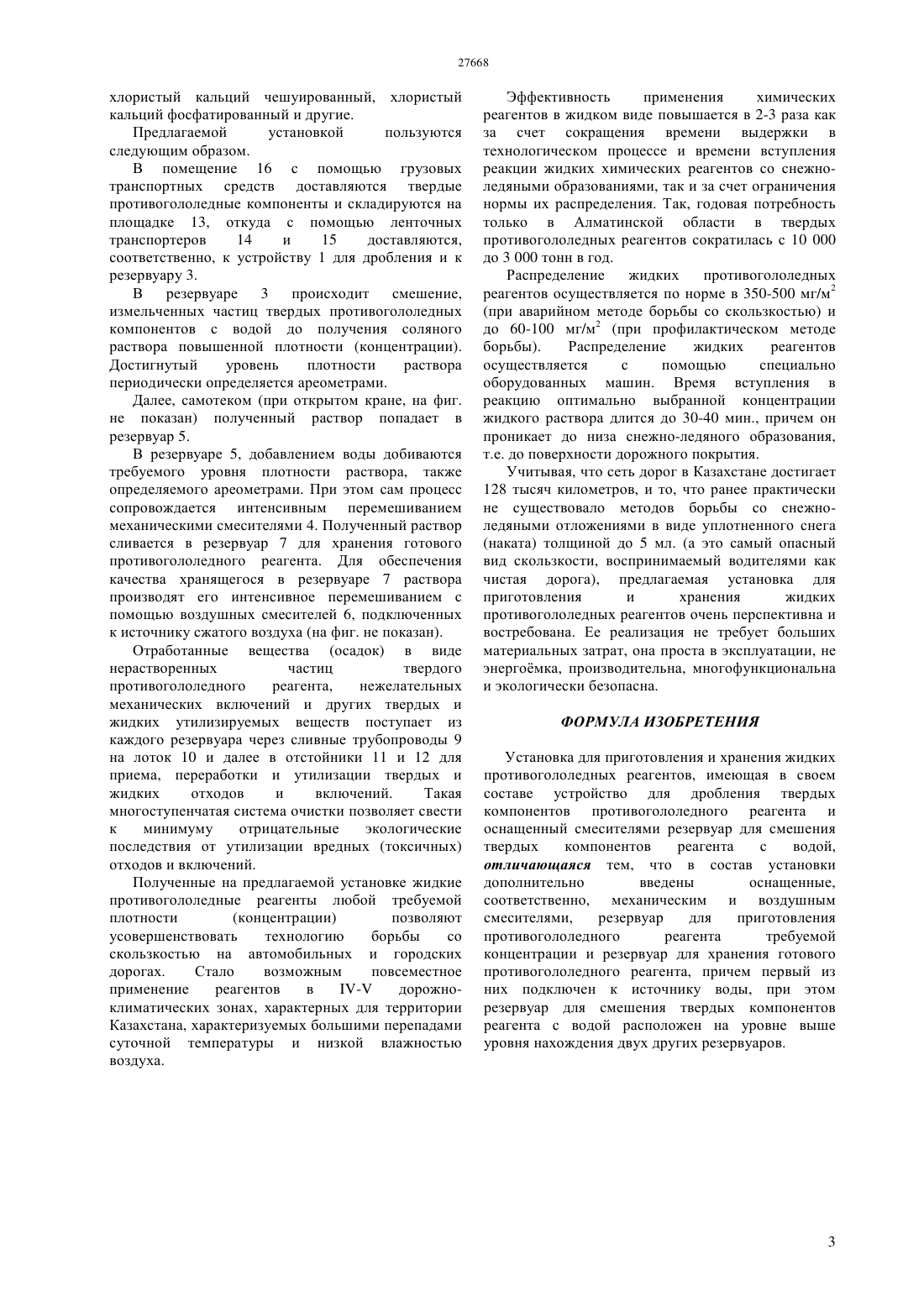

(51) 01 5/00 (2006.01) 01 10/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ дорожные покрытия со слоями снежно-ледяного наката. Технический результат при использовании предлагаемого устройства заключается в расширении функциональных возможностей установки для приготовления и хранения противоголедного реагента,а именно,в обеспечении возможности приготовления реагентов различных плотностей(концентраций) с возможностью длительного хранения готовых реагентов с обеспечением его качественных характеристик. В состав установки дополнительно введены оснащенные, соответственно, механическим и воздушным смесителями,резервуар для приготовления противогололедного реагента требуемой концентрации и резервуар для хранения готового противогололедного реагента, причем первый из них подключен к источнику воды, при этом резервуар для смешения твердых компонентов реагента с водой расположен на уровне выше уровня нахождения двух других резервуаров.(72) Киялбаев Абды Кабашев Рахимжан Абылкасымович Байгутанов Куват Махметович Кабашев Аскат Рахимжанович Киялбай Сания Нурахметовна(73) Учреждение Казахская автомобильнодорожная академия им. Л.Б. Гончарова(56) ЕР 722769 А 1, 24.07.19962776281 А 1, 24.09.1999 Инструкция по борьбе с зимней скользкостью на автомобильных дорогах общего пользования ПР РК 218-64-2007. Астана, 2008 , .67, 68(54) УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ И ХРАНЕНИЯ ЖИДКИХ ПРОТИВОГОЛОЛЕДНЫХ РЕАГЕНТОВ(57) Изобретение относится к методам борьбы со скользкостью на автодорогах, в частности, к установкам для приготовления и хранения жидких противогололедных реагентов, наносимых на Изобретение относится к методам борьбы со скользкостью на автодорогах, в частности, к установкам для приготовления и хранения жидких противогололедных реагентов, наносимых на дорожные покрытия со слоями снежно-ледяного наката. В борьбе с зимней скользкостью наиболее эффективно применение жидких химических реагентов. При взаимодействии со льдом или слоем снежно-ледяного наката химические вещества, в частности,хлористые соли,разрушают кристаллическую структуру льда, в результате чего он тает (плавится) и образует соляной раствор,имеющий температуру замерзания более низкую,чем вода. Для приготовления растворов (рассолов) из химических реагентов используют специальные установки. Наиболее близкой по технической сущности к предлагаемой является установка для приготовления противогололедного раствора /инструкция по борьбе с зимней скользкостью на автомобильных дорогах общего пользования П РК 218-64-2007,Официальное издание, Астана, 2008, с.67-68/,Конструкция данной установки принята за прототип к предлагаемой. Известное устройство для приготовления противогололедного реагента имеет в своем составе устройство для дробления твердых компонентов потивогололедного реагента и оснащенной смесителями резервуар для смешения твердых компонентов реагента с водой. Известное устройство имеет недостатки. С помощью известного устройства можно приготовить противогололедный реагент одной плотности (концентрации). Кроме того, в известном устройстве не обеспечивается возможность длительного хранения готового противогололедного реагента с обеспечением его качественных характеристик и экологической безопасности утилизации отработанных токсичных отходов и включений. Технический результат при использовании предлагаемого устройства заключается в расширении функциональных возможностей установки для приготовления и хранения противоголедного реагента,а именно,в обеспечении возможности приготовления реагентов различных плотностей(концентраций) с возможностью длительного хранения готовых реагентов с обеспечением его качественных характеристик. Указанный технический результат достигнут за счет того, что в состав установки для приготовления и хранения жидких противогололедных реагентов,имеющей в своем составе устройство для дробления твердых компонентов противогололедного реагента и оснащенный смесителями резервуар для смешения твердых компонентов реагента с водой,дополнительно введены оснащенные,соответственно, механическим и воздушным смесителями,резервуар для приготовления противогололедного реагента требуемой 2 концентрации и резервуар для хранения готового противогололедного реагента, причем первый из них подключен к источнику воды, при этом резервуар для смешения твердых компонентов реагента с водой расположен на уровне выше уровня нахождения двух других резервуаров. Сопоставительный анализ с прототипом показывает, что заявляемая установка для приготовления и хранения жидких противогололедных реагентов отличается наличием в составе двух резервуаров - для приготовления противогололедного реагента требуемой концентрации и для хранения готового противогололедного реагента,а также их расположением относительно резервуара для смешения твердых компонентов реагента с водой. Таким образом,заявляемая установка соответствует критерию изобретения новизна. Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной и смежных областях техники,не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию существенные отличия. Изобретение поясняется чертежами, на которых представлена принципиальная схема предлагаемой установки, где на фиг.1 показан вид сбоку, а на фиг.2 - вид сверху. В состав установки входят устройство 1 для дробления твердых компонентов противогололедного реагента,оснащенный смесителями 2 резервуар 3 для смешения твердых компонентов реагента с водой, оснащенный механическими смесителями 4 резервуар 5 для приготовления противогололедного реагента требуемой концентрации и оснащенный воздушными смесителями 6 резервуар 7 для хранения готового противогололедного реагента. Резервуары 3 и 5 подключены к источникам 8 воды,а к расположенным в резервуаре 7 смесителям 6 осуществлен подвод сжатого воздуха. Резервуар 3 для смешения твердых компонентов реагента с водой расположен на уровне выше уровня нахождения двух других резервуаров - 5 и 7, фиг.1. Все три резервуара с помощью сливных трубопроводов 9 соединены с лотком 10 приема твердых отходов и отстойниками 11 и 12 для приема, переработки и утилизации твердых и жидких отходов и включений. Исходное сырье - твердые компоненты противогололедного реагента с площадки 13 с помощью транспортеров 14 и 15 подаются в резервуар 3 для смешения твердых компонентов реагента с водой. При этом, после дробления исходных компонентов в устройстве 1 для дробления твердых компонентов, на выходе из последнею образуется мелкоизмельченная(мелкозернистая) структура, в дальнейшем, легко смешиваемая с водой. В качестве твердых противогололедных компонентов используется хлористый натрий в виде поваренной соли и соли сильвинитовых отвалов, 27668 хлористый кальций чешуированный, хлористый кальций фосфатированный и другие. Предлагаемой установкой пользуются следующим образом. В помещение 16 с помощью грузовых транспортных средств доставляются твердые противогололедные компоненты и складируются на площадке 13, откуда с помощью ленточных транспортеров 14 и 15 доставляются,соответственно, к устройству 1 для дробления и к резервуару 3. В резервуаре 3 происходит смешение,измельченных частиц твердых противогололедных компонентов с водой до получения соляного раствора повышенной плотности (концентрации). Достигнутый уровень плотности раствора периодически определяется ареометрами. Далее, самотеком (при открытом кране, на фиг. не показан) полученный раствор попадает в резервуар 5. В резервуаре 5, добавлением воды добиваются требуемого уровня плотности раствора, также определяемого ареометрами. При этом сам процесс сопровождается интенсивным перемешиванием механическими смесителями 4. Полученный раствор сливается в резервуар 7 для хранения готового противогололедного реагента. Для обеспечения качества хранящегося в резервуаре 7 раствора производят его интенсивное перемешиванием с помощью воздушных смесителей 6, подключенных к источнику сжатого воздуха (на фиг. не показан). Отработанные вещества (осадок) в виде нерастворенных частиц твердого противогололедного реагента,нежелательных механических включений и других твердых и жидких утилизируемых веществ поступает из каждого резервуара через сливные трубопроводы 9 на лоток 10 и далее в отстойники 11 и 12 для приема, переработки и утилизации твердых и жидких отходов и включений. Такая многоступенчатая система очистки позволяет свести к минимуму отрицательные экологические последствия от утилизации вредных (токсичных) отходов и включений. Полученные на предлагаемой установке жидкие противогололедные реагенты любой требуемой плотности(концентрации) позволяют усовершенствовать технологию борьбы со скользкостью на автомобильных и городских дорогах. Стало возможным повсеместное применение реагентов в дорожноклиматических зонах, характерных для территории Казахстана, характеризуемых большими перепадами суточной температуры и низкой влажностью воздуха. Эффективность применения химических реагентов в жидком виде повышается в 2-3 раза как за счет сокращения времени выдержки в технологическом процессе и времени вступления реакции жидких химических реагентов со снежноледяными образованиями, так и за счет ограничения нормы их распределения. Так, годовая потребность только в Алматинской области в твердых противогололедных реагентов сократилась с 10 000 до 3 000 тонн в год. Распределение жидких противогололедных реагентов осуществляется по норме в 350-500 мг/м 2(при аварийном методе борьбы со скользкостью) и до 60-100 мг/м 2 (при профилактическом методе борьбы). Распределение жидких реагентов осуществляется с помощью специально оборудованных машин. Время вступления в реакцию оптимально выбранной концентрации жидкого раствора длится до 30-40 мин., причем он проникает до низа снежно-ледяного образования,т.е. до поверхности дорожного покрытия. Учитывая, что сеть дорог в Казахстане достигает 128 тысяч километров, и то, что ранее практически не существовало методов борьбы со снежноледяными отложениями в виде уплотненного снега(наката) толщиной до 5 мл. (а это самый опасный вид скользкости, воспринимаемый водителями как чистая дорога), предлагаемая установка для приготовления и хранения жидких противогололедных реагентов очень перспективна и востребована. Ее реализация не требует больших материальных затрат, она проста в эксплуатации, не энергомка, производительна, многофункциональна и экологически безопасна. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для приготовления и хранения жидких противогололедных реагентов, имеющая в своем составе устройство для дробления твердых компонентов противогололедного реагента и оснащенный смесителями резервуар для смешения твердых компонентов реагента с водой,отличающаяся тем, что в состав установки дополнительно введены оснащенные,соответственно, механическим и воздушным смесителями,резервуар для приготовления противогололедного реагента требуемой концентрации и резервуар для хранения готового противогололедного реагента, причем первый из них подключен к источнику воды, при этом резервуар для смешения твердых компонентов реагента с водой расположен на уровне выше уровня нахождения двух других резервуаров.
