Двухкомпонентный озонатор окситех-2

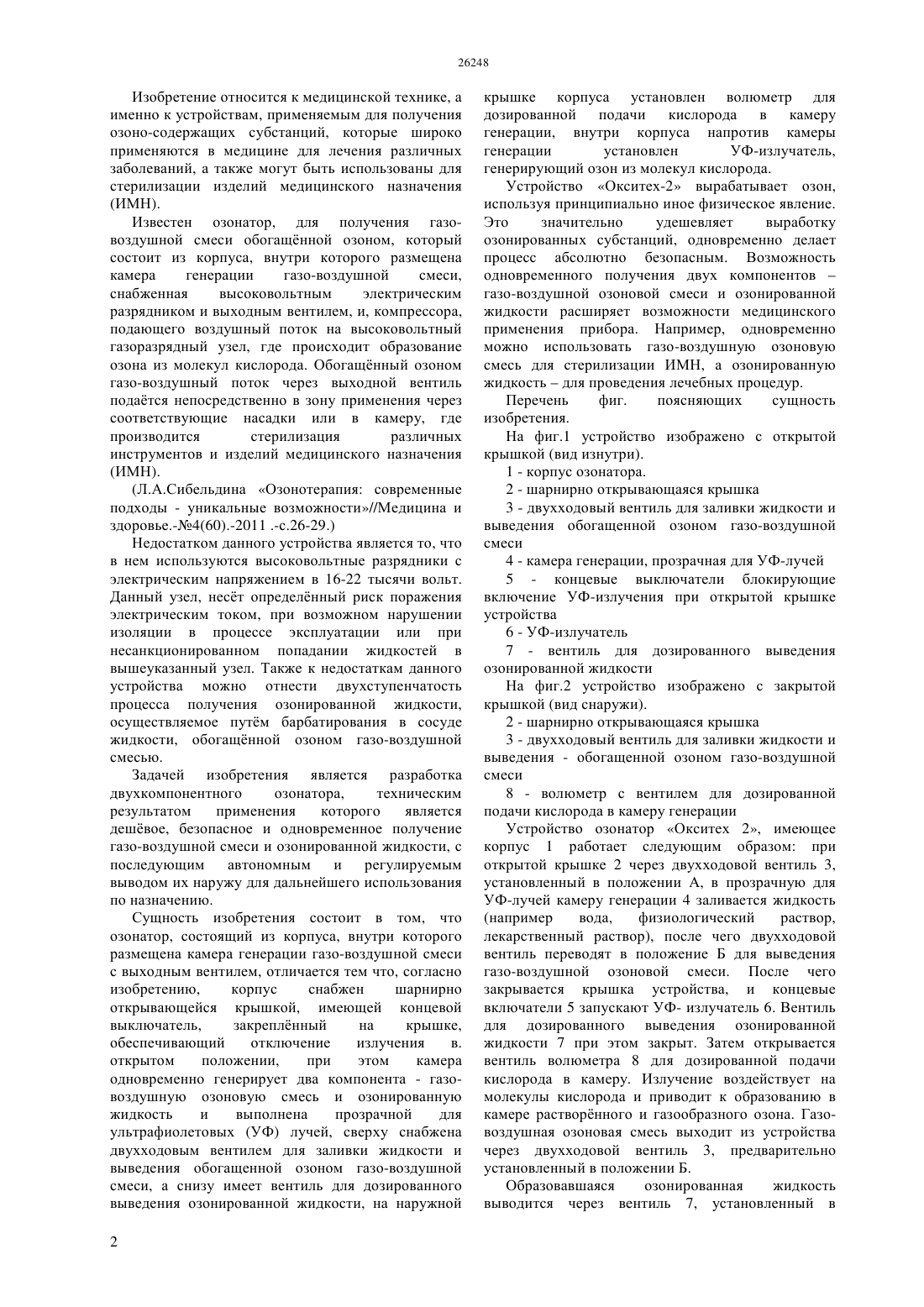

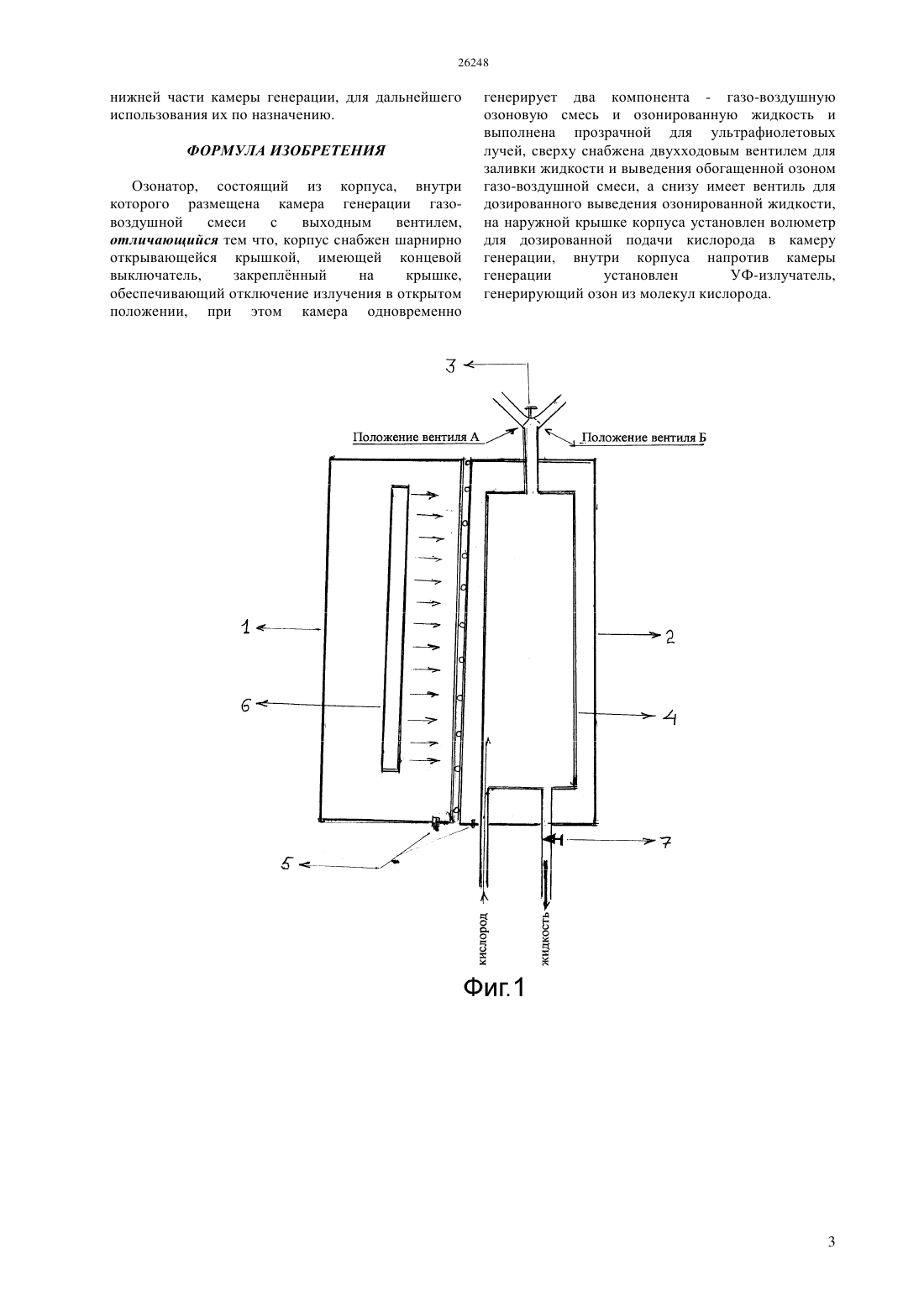

(51) 01 13/10 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ камера генерации газо-воздушной смеси с выходным вентилем, шарнирно открывающейся крышки,имеющей концевой выключатель,закреплнный на крышке,обеспечивающий отключение излучения в открытом положении, при этом камера одновременно генерирует два компонента - газо-воздушную озоновую смесь и озонированную жидкость и выполнена прозрачной для ультрафиолетовых лучей, сверху снабжена двухходовым вентилем для заливки жидкости и выведения обогащенной озоном газо-воздушной смеси, а снизу имеет вентиль для дозированного выведения озонированной жидкости, на наружной крышке корпуса установлен волюметр для дозированной подачи кислорода в камеру генерации, внутри корпуса напротив камеры генерации установлен УФ-излучатель,генерирующий озон из молекул кислорода. Предлагаемое устройство позволяет дешево,безопасно и одновременно получать газовоздушную смесь и озонированную жидкость, с последующим автономным и регулируемым выводом их наружу для дальнейшего использования по назначению.(72) Бугубаев Болат Смагулович Дудник Вячеслав Юрьевич Казыбаев Нуртас Какимжанович Кисикова Сауле Дюсебековна Тулеуов Жолымбет Масхутович Бейсен Назарбек Есеркепулы(73) Республиканское государственное предприятие Центральная клиническая больница Управления Делами Президента Республики Казахстан на праве хозяйственного ведения(56) Сибельдина Л.А. Озонатерапия современные подходы -уникальные возможности// Медицина и здоровье. -4(60). -2011. -с. 26-29(57) Изобретение относится к медицинской технике, а именно к устройствам, применяемым для получения озоно-содержащих субстанций, которые широко применяются в медицине для лечения различных заболеваний, а также могут быть использованы для стерилизации изделий медицинского назначения (ИМН). Озонатор двухкомпонентный Окситех-2 состоит из корпуса, внутри которого размещена Изобретение относится к медицинской технике, а именно к устройствам, применяемым для получения озоно-содержащих субстанций, которые широко применяются в медицине для лечения различных заболеваний, а также могут быть использованы для стерилизации изделий медицинского назначения(ИМН). Известен озонатор, для получения газовоздушной смеси обогащнной озоном, который состоит из корпуса, внутри которого размещена камера генерации газо-воздушной смеси,снабженная высоковольтным электрическим разрядником и выходным вентилем, и, компрессора,подающего воздушный поток на высоковольтный газоразрядный узел, где происходит образование озона из молекул кислорода. Обогащнный озоном газо-воздушный поток через выходной вентиль податся непосредственно в зону применения через соответствующие насадки или в камеру, где производится стерилизация различных инструментов и изделий медицинского назначения(Л.А.Сибельдина Озонотерапия современные подходы - уникальные возможности//Медицина и здоровье.-4(60).-2011 .-с.26-29.) Недостатком данного устройства является то, что в нем используются высоковольтные разрядники с электрическим напряжением в 16-22 тысячи вольт. Данный узел, нест определнный риск поражения электрическим током, при возможном нарушении изоляции в процессе эксплуатации или при несанкционированном попадании жидкостей в вышеуказанный узел. Также к недостаткам данного устройства можно отнести двухступенчатость процесса получения озонированной жидкости,осуществляемое путм барбатирования в сосуде жидкости, обогащнной озоном газо-воздушной смесью. Задачей изобретения является разработка двухкомпонентного озонатора,техническим результатом применения которого является дешвое, безопасное и одновременное получение газо-воздушной смеси и озонированной жидкости, с последующим автономным и регулируемым выводом их наружу для дальнейшего использования по назначению. Сущность изобретения состоит в том, что озонатор, состоящий из корпуса, внутри которого размещена камера генерации газо-воздушной смеси с выходным вентилем, отличается тем что, согласно изобретению,корпус снабжен шарнирно открывающейся крышкой, имеющей концевой выключатель,закреплнный на крышке,обеспечивающий отключение излучения в. открытом положении,при этом камера одновременно генерирует два компонента - газовоздушную озоновую смесь и озонированную жидкость и выполнена прозрачной для ультрафиолетовых (УФ) лучей, сверху снабжена двухходовым вентилем для заливки жидкости и выведения обогащенной озоном газо-воздушной смеси, а снизу имеет вентиль для дозированного выведения озонированной жидкости, на наружной 2 крышке корпуса установлен волюметр для дозированной подачи кислорода в камеру генерации, внутри корпуса напротив камеры генерации установлен УФ-излучатель,генерирующий озон из молекул кислорода. Устройство Окситех-2 вырабатывает озон,используя принципиально иное физическое явление. Это значительно удешевляет выработку озонированных субстанций, одновременно делает процесс абсолютно безопасным. Возможность одновременного получения двух компонентовгазо-воздушной озоновой смеси и озонированной жидкости расширяет возможности медицинского применения прибора. Например, одновременно можно использовать газо-воздушную озоновую смесь для стерилизации ИМН, а озонированную жидкостьдля проведения лечебных процедур. Перечень фиг. поясняющих сущность изобретения. На фиг.1 устройство изображено с открытой крышкой (вид изнутри). 1 - корпус озонатора. 2 - шарнирно открывающаяся крышка 3 - двухходовый вентиль для заливки жидкости и выведения обогащенной озоном газо-воздушной смеси 4 - камера генерации, прозрачная для УФ-лучей 5 - концевые выключатели блокирующие включение УФ-излучения при открытой крышке устройства 6 - УФ-излучатель 7 - вентиль для дозированного выведения озонированной жидкости На фиг.2 устройство изображено с закрытой крышкой (вид снаружи). 2 - шарнирно открывающаяся крышка 3 - двухходовый вентиль для заливки жидкости и выведения - обогащенной озоном газо-воздушной смеси 8 - волюметр с вентилем для дозированной подачи кислорода в камеру генерации Устройство озонатор Окситех 2, имеющее корпус 1 работает следующим образом при открытой крышке 2 через двухходовой вентиль 3,установленный в положении А, в прозрачную для УФ-лучей камеру генерации 4 заливается жидкость(например вода,физиологический раствор,лекарственный раствор), после чего двухходовой вентиль переводят в положение Б для выведения газо-воздушной озоновой смеси. После чего закрывается крышка устройства, и концевые включатели 5 запускают УФ- излучатель 6. Вентиль для дозированного выведения озонированной жидкости 7 при этом закрыт. Затем открывается вентиль волюметра 8 для дозированной подачи кислорода в камеру. Излучение воздействует на молекулы кислорода и приводит к образованию в камере растворнного и газообразного озона. Газовоздушная озоновая смесь выходит из устройства через двухходовой вентиль 3, предварительно установленный в положении Б. Образовавшаяся озонированная жидкость выводится через вентиль 7, установленный в нижней части камеры генерации, для дальнейшего использования их по назначению. ФОРМУЛА ИЗОБРЕТЕНИЯ Озонатор, состоящий из корпуса, внутри которого размещена камера генерации газовоздушной смеси с выходным вентилем,отличающийся тем что, корпус снабжен шарнирно открывающейся крышкой, имеющей концевой выключатель,закреплнный на крышке,обеспечивающий отключение излучения в открытом положении, при этом камера одновременно генерирует два компонента - газо-воздушную озоновую смесь и озонированную жидкость и выполнена прозрачной для ультрафиолетовых лучей, сверху снабжена двухходовым вентилем для заливки жидкости и выведения обогащенной озоном газо-воздушной смеси, а снизу имеет вентиль для дозированного выведения озонированной жидкости,на наружной крышке корпуса установлен волюметр для дозированной подачи кислорода в камеру генерации, внутри корпуса напротив камеры генерации установлен УФ-излучатель,генерирующий озон из молекул кислорода.
