Сошник для подпочвенно-разбросного посева

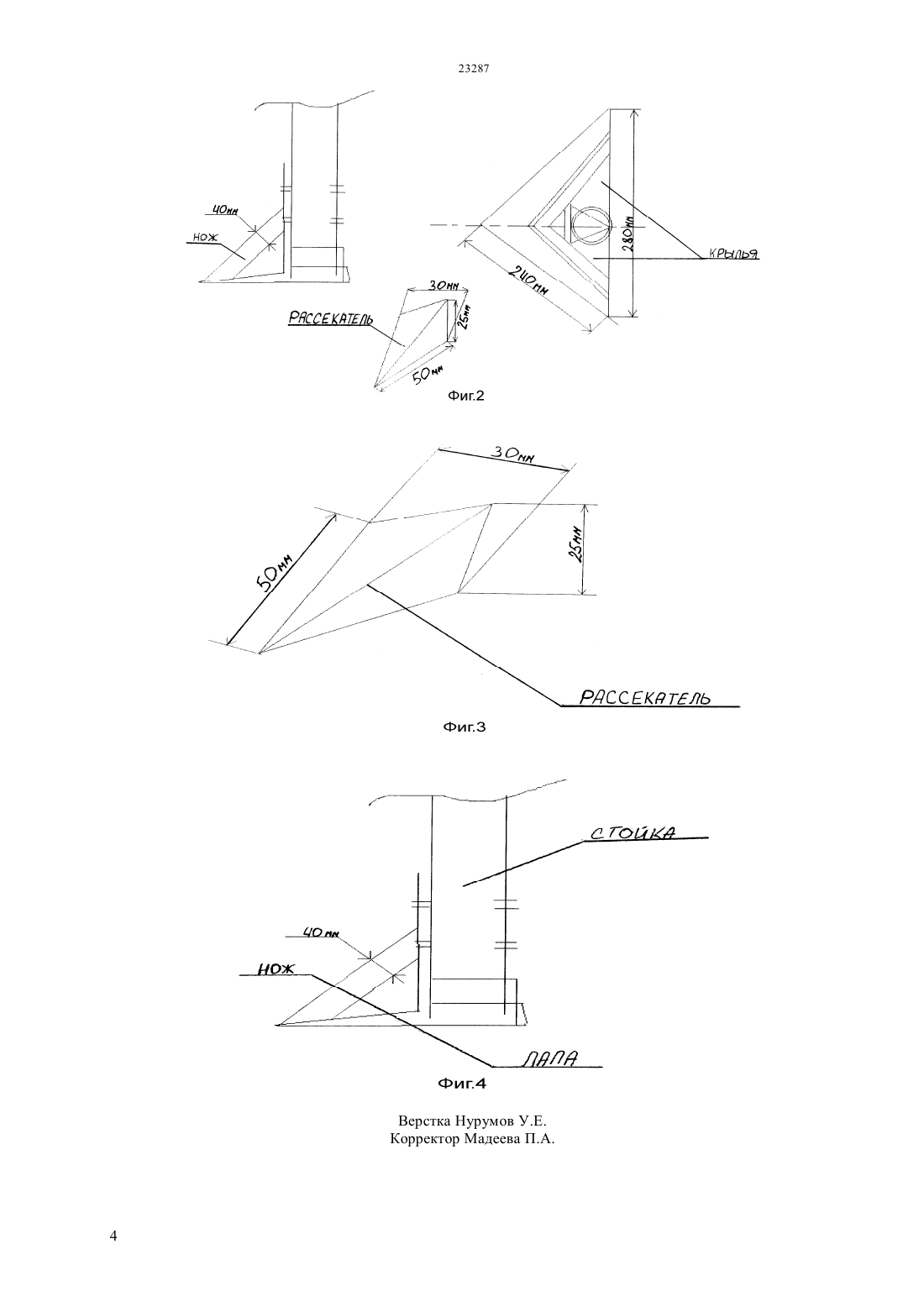

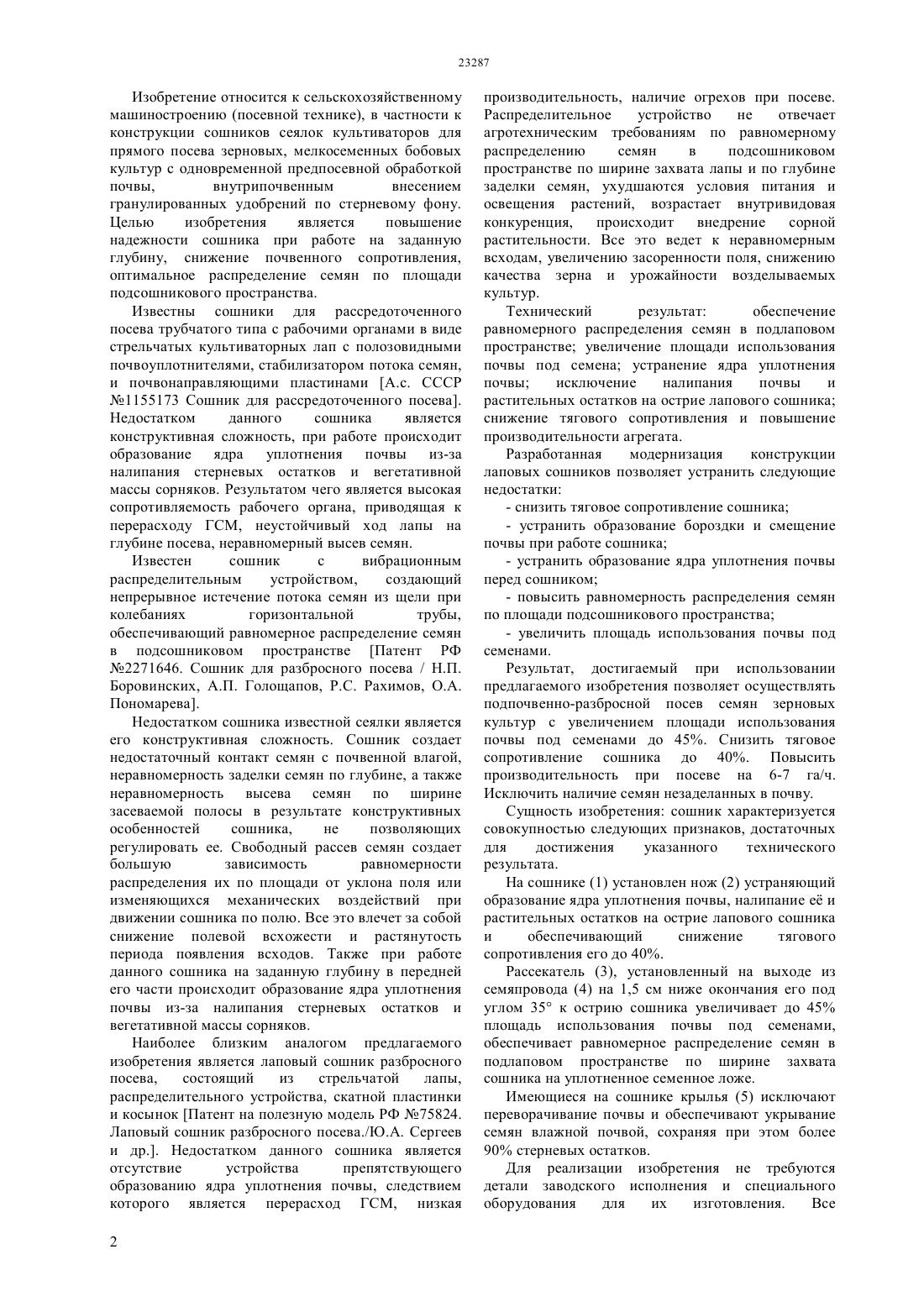

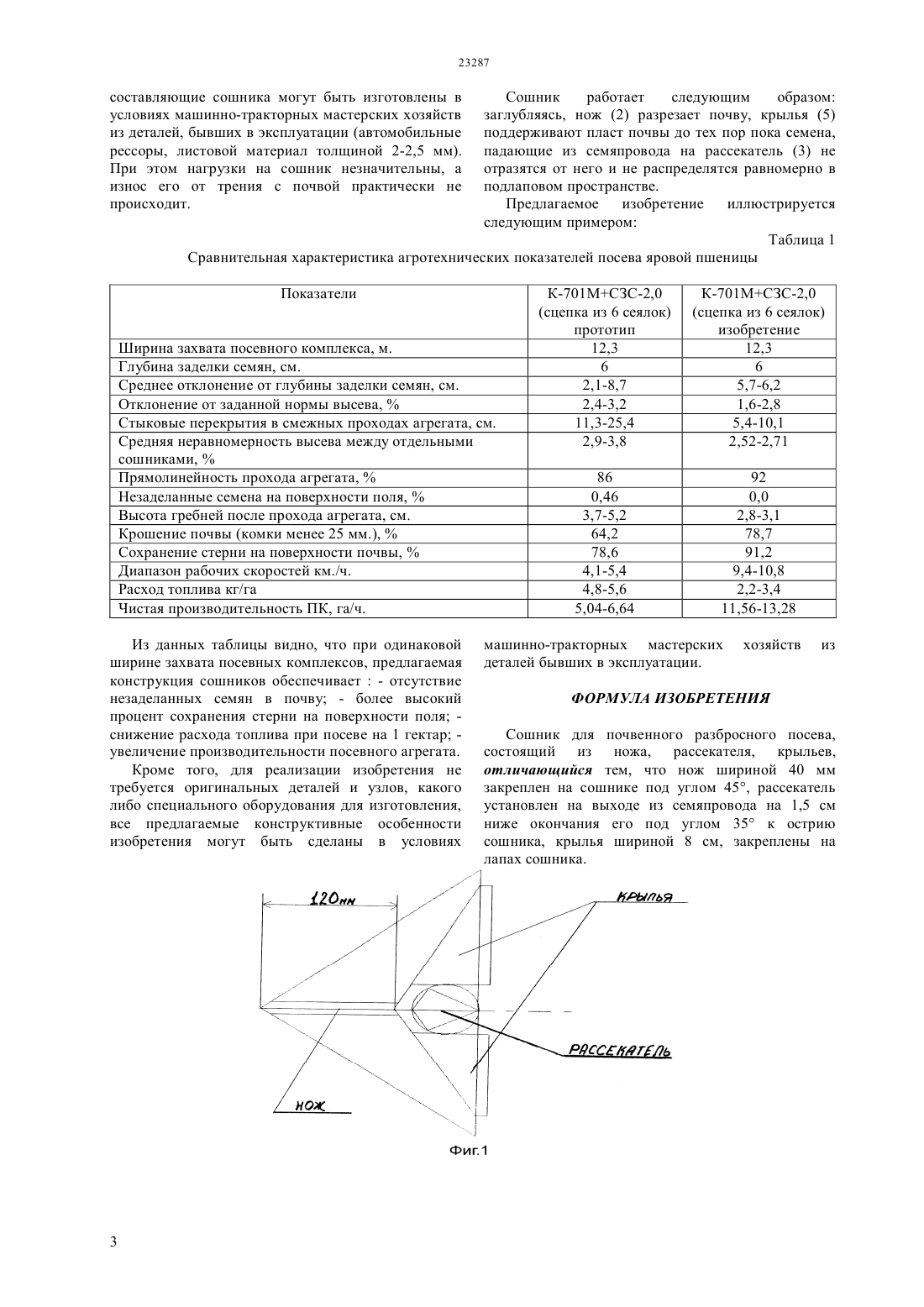

(51) 01 7/20 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН- устранение ядра уплотнения почвы перед сошником равномерное распределение семян в подлаповом пространстве на уплотненное семенное ложе по ширине захвата сошника- увеличение подлапового пространства по обеим сторонам стойки, исключение переворачивания почвы и обеспечение укрытия высеянных семян,влажной поверхностью почвы. Поставленные задачи достигаются тем, что нож изготовлен из автомобильных рессор шириной 40 мм и закреплен на сошнике под углом 45. Рассекатель, установлен на выходе из семяпровода на 1,5 см ниже окончания его под углом 35 к острию сошника. Крылья изготовлены из листового металла шириной 2-2,5 мм, закреплены на лапах сошника. Применение автомобильных рессор,обладающих высокой степенью прочности,позволяют добиться уменьшения износа ножа от трения с почвой, и тем самым достигнуть увеличения срока его эксплуатации.(76) Валитов Анатолий Григорьевич Валитов Денис Анатольевич Жолболсынова Амина Сыздыковна(54) СОШНИК ДЛЯ ПОДПОЧВЕННОРАЗБРОСНОГО ПОСЕВА(57) Изобретение относится к сельскохозяйственному машиностроению (посевной технике), в частности к конструкции сошников сеялок культиваторов для прямого посева зерновых,мелкосеменных бобовых культур с одновременной предпосевной обработкой почвы, внутрипочвенным внесением гранулированных удобрений по стерневому фону. Задачами, на решение которых направлено предлагаемое изобретение являются Изобретение относится к сельскохозяйственному машиностроению (посевной технике), в частности к конструкции сошников сеялок культиваторов для прямого посева зерновых, мелкосеменных бобовых культур с одновременной предпосевной обработкой почвы,внутрипочвенным внесением гранулированных удобрений по стерневому фону. Целью изобретения является повышение надежности сошника при работе на заданную глубину, снижение почвенного сопротивления,оптимальное распределение семян по площади подсошникового пространства. Известны сошники для рассредоточенного посева трубчатого типа с рабочими органами в виде стрельчатых культиваторных лап с полозовидными почвоуплотнителями, стабилизатором потока семян,и почвонаправляющими пластинами А.с. СССР 1155173 Сошник для рассредоточенного посева. Недостатком данного сошника является конструктивная сложность, при работе происходит образование ядра уплотнения почвы из-за налипания стерневых остатков и вегетативной массы сорняков. Результатом чего является высокая сопротивляемость рабочего органа, приводящая к перерасходу ГСМ, неустойчивый ход лапы на глубине посева, неравномерный высев семян. Известен сошник с вибрационным распределительным устройством,создающий непрерывное истечение потока семян из щели при колебаниях горизонтальной трубы,обеспечивающий равномерное распределение семян в подсошниковом пространстве Патент РФ 2271646. Сошник для разбросного посева / Н.П. Боровинских, А.П. Голощапов, Р.С. Рахимов, О.А. Пономарева. Недостатком сошника известной сеялки является его конструктивная сложность. Сошник создает недостаточный контакт семян с почвенной влагой,неравномерность заделки семян по глубине, а также неравномерность высева семян по ширине засеваемой полосы в результате конструктивных особенностей сошника,не позволяющих регулировать ее. Свободный рассев семян создает большую зависимость равномерности распределения их по площади от уклона поля или изменяющихся механических воздействий при движении сошника по полю. Все это влечет за собой снижение полевой всхожести и растянутость периода появления всходов. Также при работе данного сошника на заданную глубину в передней его части происходит образование ядра уплотнения почвы из-за налипания стерневых остатков и вегетативной массы сорняков. Наиболее близким аналогом предлагаемого изобретения является лаповый сошник разбросного посева,состоящий из стрельчатой лапы,распределительного устройства, скатной пластинки и косынок Патент на полезную модель РФ 75824. Лаповый сошник разбросного посева./Ю.А. Сергеев и др Недостатком данного сошника является отсутствие устройства препятствующего образованию ядра уплотнения почвы, следствием которого является перерасход ГСМ, низкая 2 производительность, наличие огрехов при посеве. Распределительное устройство не отвечает агротехническим требованиям по равномерному распределению семян в подсошниковом пространстве по ширине захвата лапы и по глубине заделки семян, ухудшаются условия питания и освещения растений, возрастает внутривидовая конкуренция, происходит внедрение сорной растительности. Все это ведет к неравномерным всходам, увеличению засоренности поля, снижению качества зерна и урожайности возделываемых культур. Технический результат обеспечение равномерного распределения семян в подлаповом пространстве увеличение площади использования почвы под семена устранение ядра уплотнения почвы исключение налипания почвы и растительных остатков на острие лапового сошника снижение тягового сопротивления и повышение производительности агрегата. Разработанная модернизация конструкции лаповых сошников позволяет устранить следующие недостатки- снизить тяговое сопротивление сошника- устранить образование бороздки и смещение почвы при работе сошника- устранить образование ядра уплотнения почвы перед сошником- повысить равномерность распределения семян по площади подсошникового пространства- увеличить площадь использования почвы под семенами. Результат, достигаемый при использовании предлагаемого изобретения позволяет осуществлять подпочвенно-разбросной посев семян зерновых культур с увеличением площади использования почвы под семенами до 45. Снизить тяговое сопротивление сошника до 40. Повысить производительность при посеве на 6-7 га/ч. Исключить наличие семян незаделанных в почву. Сущность изобретения сошник характеризуется совокупностью следующих признаков, достаточных для достижения указанного технического результата. На сошнике (1) установлен нож (2) устраняющий образование ядра уплотнения почвы, налипание е и растительных остатков на острие лапового сошника и обеспечивающий снижение тягового сопротивления его до 40. Рассекатель (3), установленный на выходе из семяпровода (4) на 1,5 см ниже окончания его под углом 35 к острию сошника увеличивает до 45 площадь использования почвы под семенами,обеспечивает равномерное распределение семян в подлаповом пространстве по ширине захвата сошника на уплотненное семенное ложе. Имеющиеся на сошнике крылья (5) исключают переворачивание почвы и обеспечивают укрывание семян влажной почвой, сохраняя при этом более 90 стерневых остатков. Для реализации изобретения не требуются детали заводского исполнения и специального оборудования для их изготовления. Все составляющие сошника могут быть изготовлены в условиях машинно-тракторных мастерских хозяйств из деталей, бывших в эксплуатации (автомобильные рессоры, листовой материал толщиной 2-2,5 мм). При этом нагрузки на сошник незначительны, а износ его от трения с почвой практически не происходит. Сошник работает следующим образом заглубляясь, нож (2) разрезает почву, крылья (5) поддерживают пласт почвы до тех пор пока семена,падающие из семяпровода на рассекатель (3) не отразятся от него и не распределятся равномерно в подлаповом пространстве. Предлагаемое изобретение иллюстрируется следующим примером Таблица 1 Сравнительная характеристика агротехнических показателей посева яровой пшеницы Показатели Ширина захвата посевного комплекса, м. Глубина заделки семян, см. Среднее отклонение от глубины заделки семян, см. Отклонение от заданной нормы высева,Стыковые перекрытия в смежных проходах агрегата, см. Средняя неравномерность высева между отдельными сошниками,Прямолинейность прохода агрегата,Незаделанные семена на поверхности поля,Высота гребней после прохода агрегата, см. Крошение почвы (комки менее 25 мм.),Сохранение стерни на поверхности почвы,Диапазон рабочих скоростей км./ч. Расход топлива кг/га Чистая производительность ПК, га/ч. Из данных таблицы видно, что при одинаковой ширине захвата посевных комплексов, предлагаемая конструкция сошников обеспечивает- отсутствие незаделанных семян в почву - более высокий процент сохранения стерни на поверхности поля снижение расхода топлива при посеве на 1 гектар увеличение производительности посевного агрегата. Кроме того, для реализации изобретения не требуется оригинальных деталей и узлов, какого либо специального оборудования для изготовления,все предлагаемые конструктивные особенности изобретения могут быть сделаны в условиях машинно-тракторных мастерских деталей бывших в эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ Сошник для почвенного разбросного посева,состоящий из ножа, рассекателя, крыльев,отличающийся тем, что нож шириной 40 мм закреплен на сошнике под углом 45, рассекатель установлен на выходе из семяпровода на 1,5 см ниже окончания его под углом 35 к острию сошника, крылья шириной 8 см, закреплены на лапах сошника.
